Se aplica a: E5

Cambiar la tapa protectora del palpador de medición

1. Tenga a mano:

   1 x Tapa protectora para el palpador de medición





   1 x Dispositivo de aspiración con filtro de clase M





2. ¡PRECAUCIÓN!Utilice guantes.

3. Retire la herramienta de la posición E1.

4. Aspire los restos de mecanizado del palpador de medición.

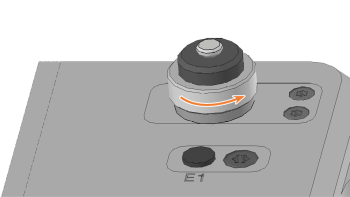

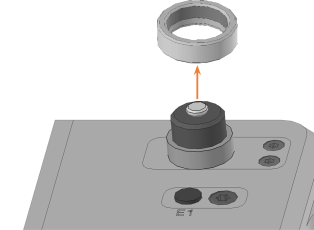

5. Suelte el anillo de fijación girándolo manualmente en sentido contrario a las agujas del reloj. Tire del anillo de fijación hacia arriba.

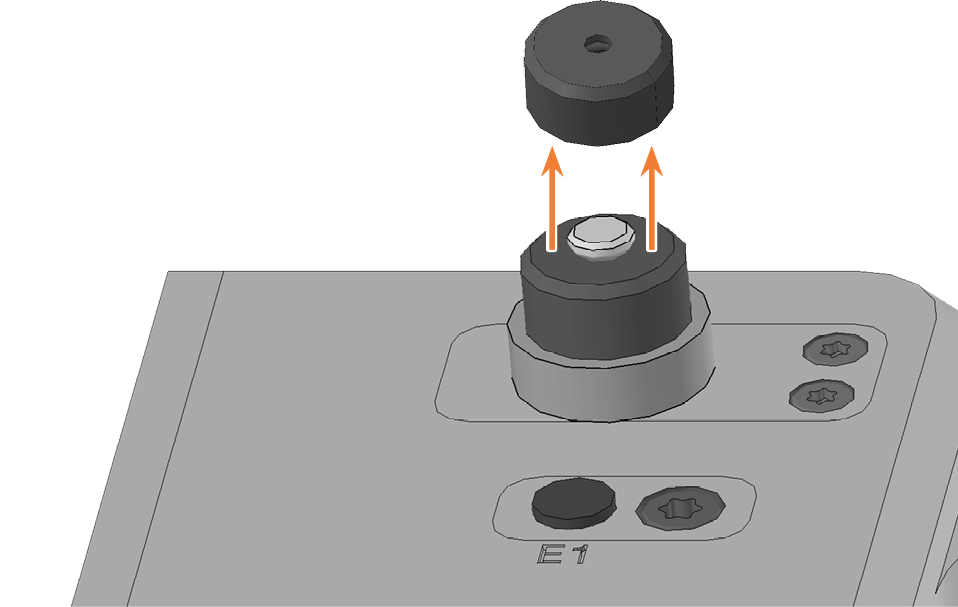

6. Retire la tapa protectora del palpador de medición hacia arriba.

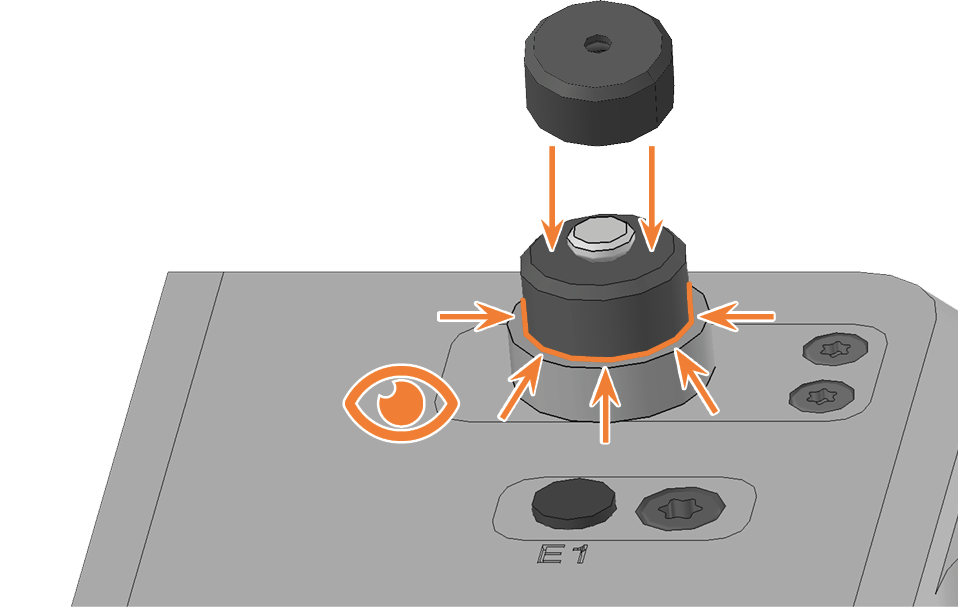

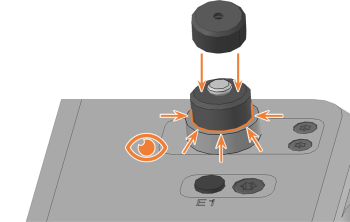

7. Coloque la tapa protectora de repuesto en el pasador del palpador de medición.

   Asegúrese de que la parte inferior de la tapa protectora esté apoyada uniformemente por todos lados.

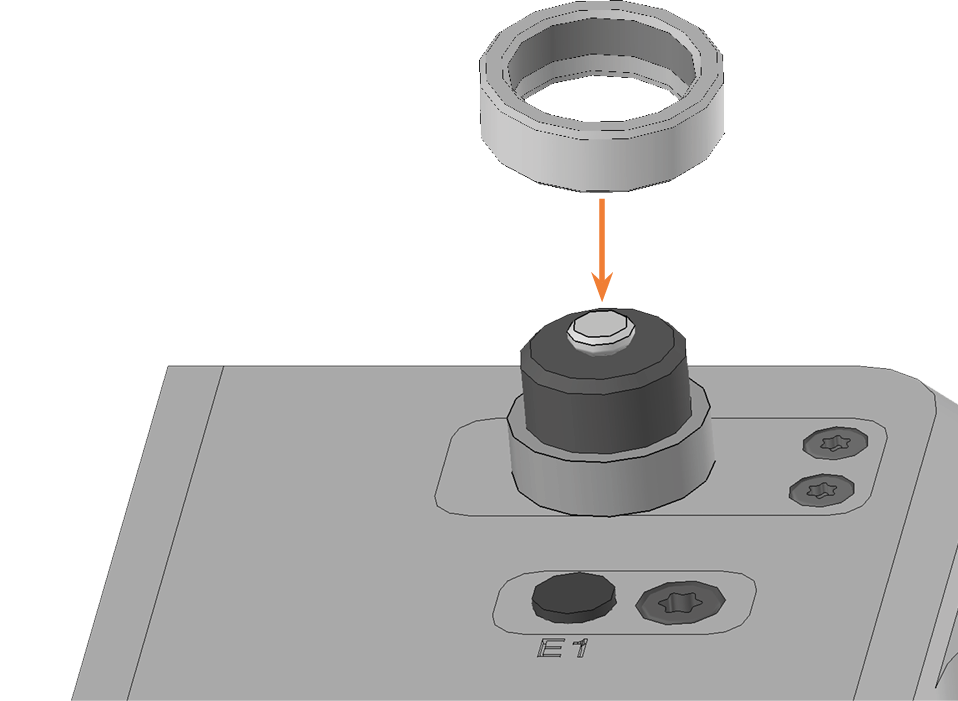

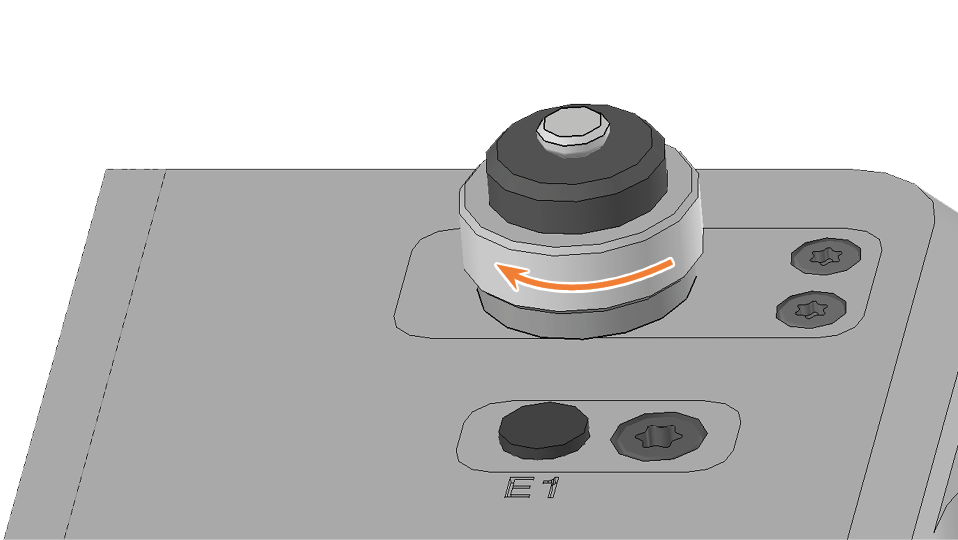

8. Enrosque el anillo de fijación girando manualmente en el sentido de las agujas del reloj.
