Se aplica a: E5

Fijar discos en la cámara de trabajo

El flujo de trabajo para la restauración es el siguiente:

1. ¡PRECAUCIÓN!Utilice guantes.

2. Abra la puerta de la cámara de trabajo.

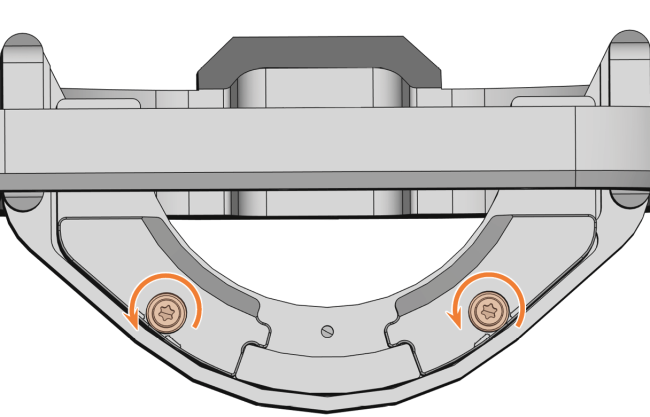

3. Suelte los 2 tornillos de fijación del portapiezas sin desenroscarlos.

4. Retire la pieza en bruto del portapiezas, si la hay.

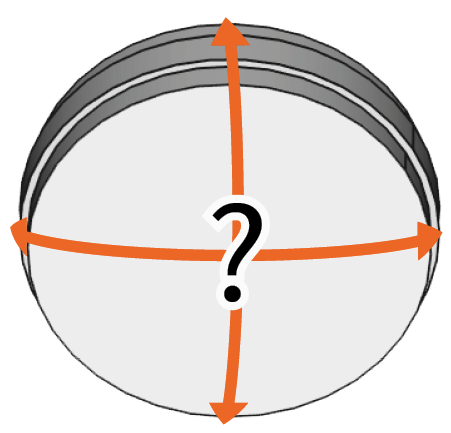

5. Utilice el disco de la siguiente manera:

1. Si el disco tiene varias capas, alinee la pieza en bruto de manera que la capa superior de color apunte hacia usted.

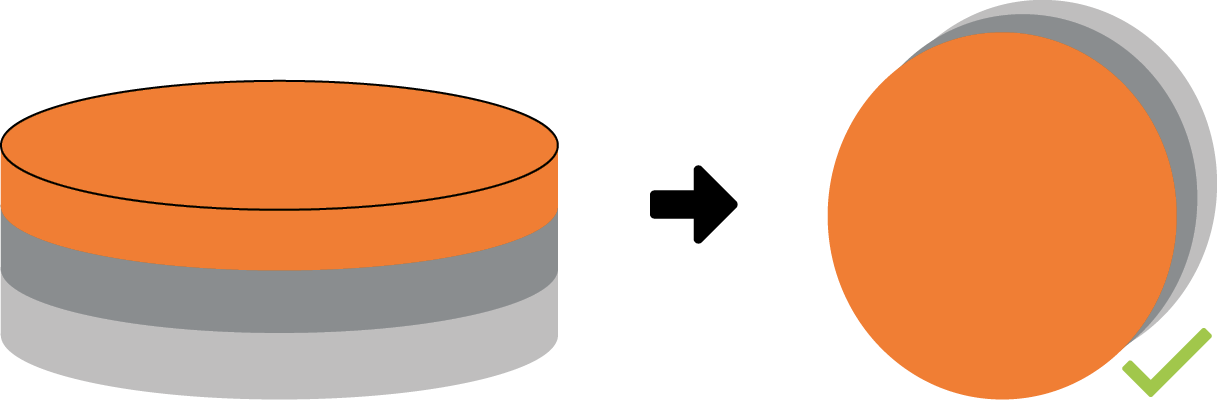

   Pieza en bruto multicapa

2. Si el disco se ha mecanizado previamente, asegúrese de lo siguiente:
   • La parte delantera original apunta hacia delante.
   • Si el disco para fijar de nuevo de forma segura se ha marcado a través de DentalCNC, asegúrese de que la marca esté en la posición que se indica más abajo.


Marca para una nueva fijación segura de color naranja

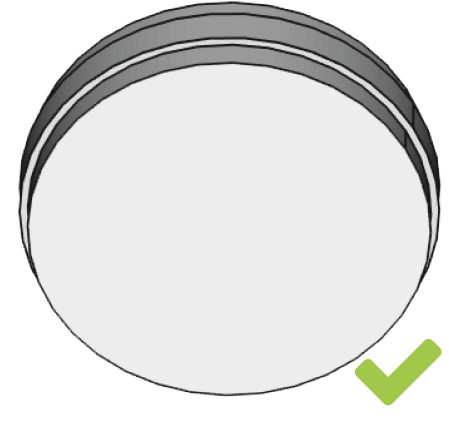

Disco sin mecanizar

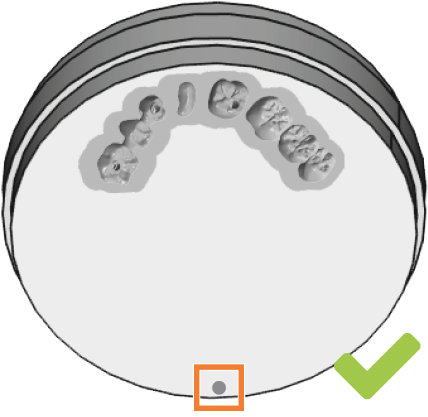

Disco mecanizado



Marca para una nueva fijación segura de color naranja

Disco multicapa

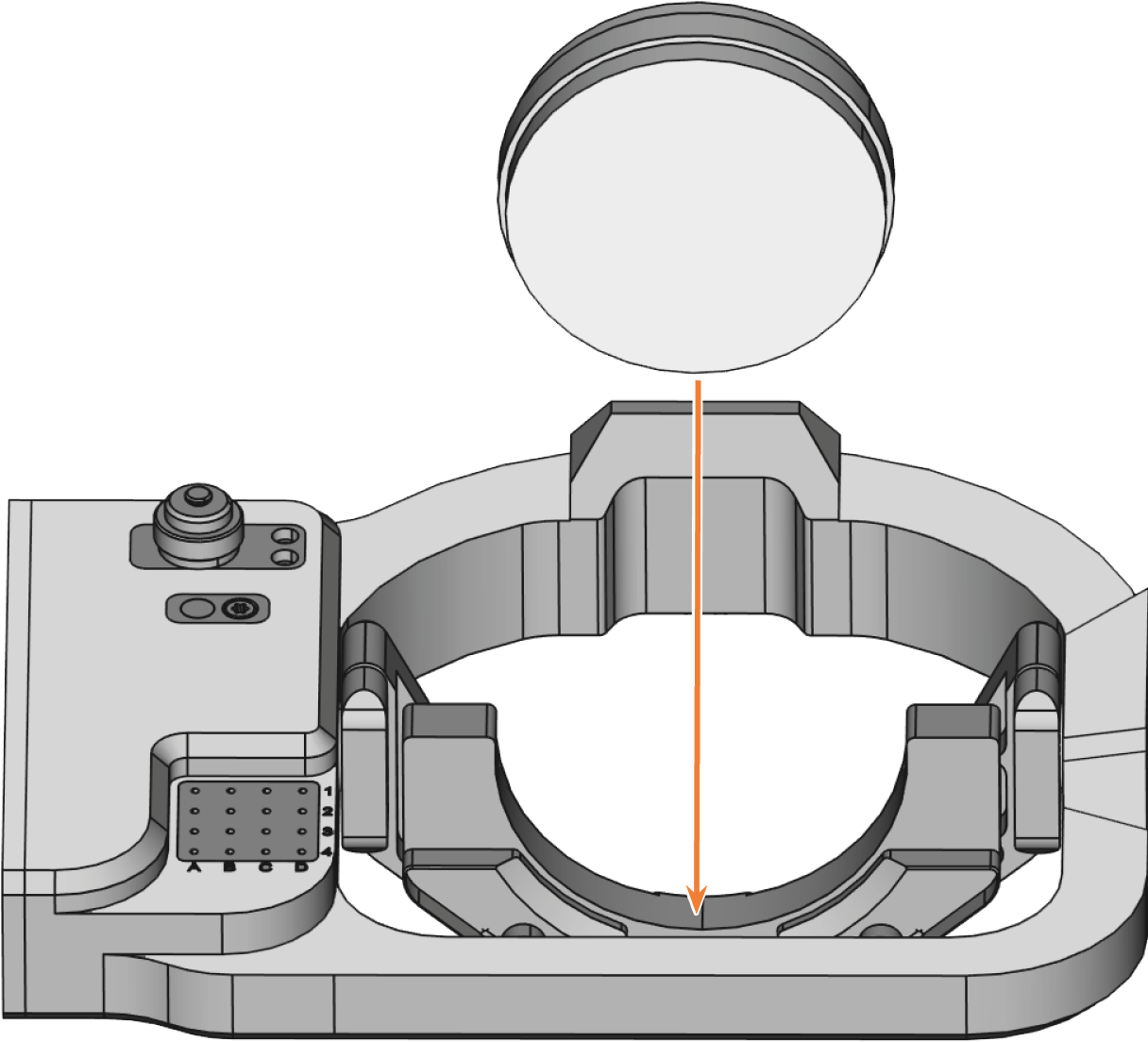

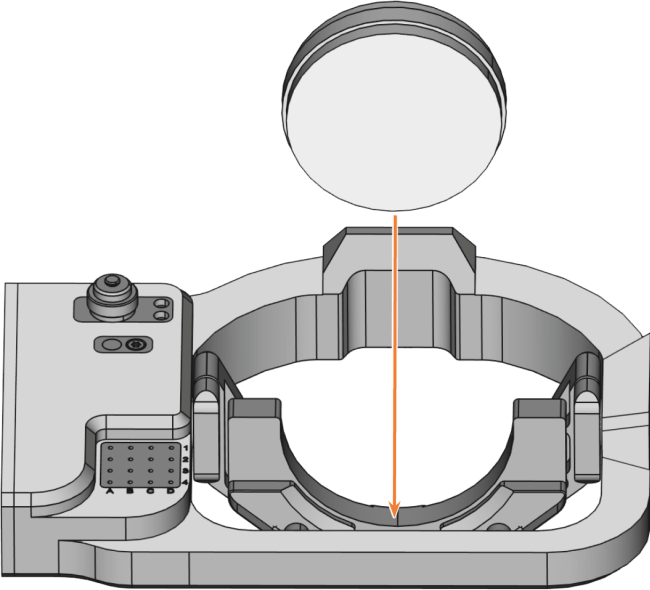

3. Introduzca el disco desde arriba en el soporte.

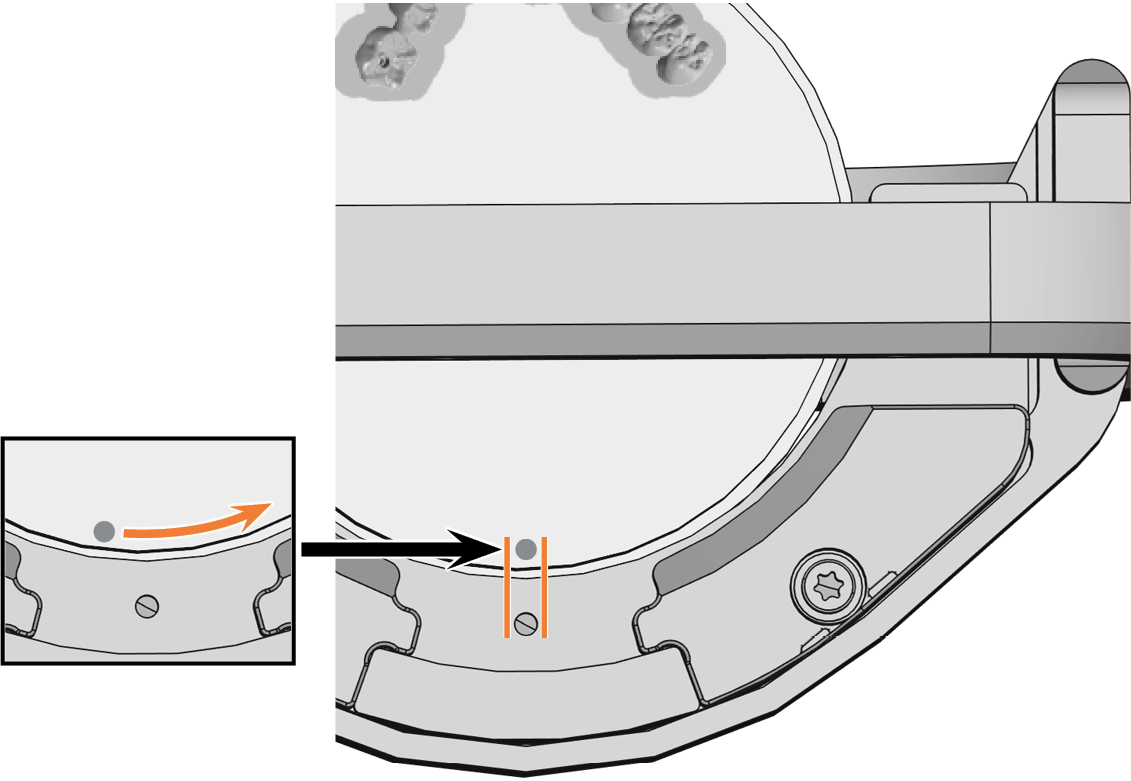

6. Gire cuidadosamente las piezas en bruto mecanizadas de manera que la marca de la pieza en bruto quede justo encima de la marca del portapiezas.





¡AVISO! Daños en el disco por residuos de mecanizado y una fijación incorrecta

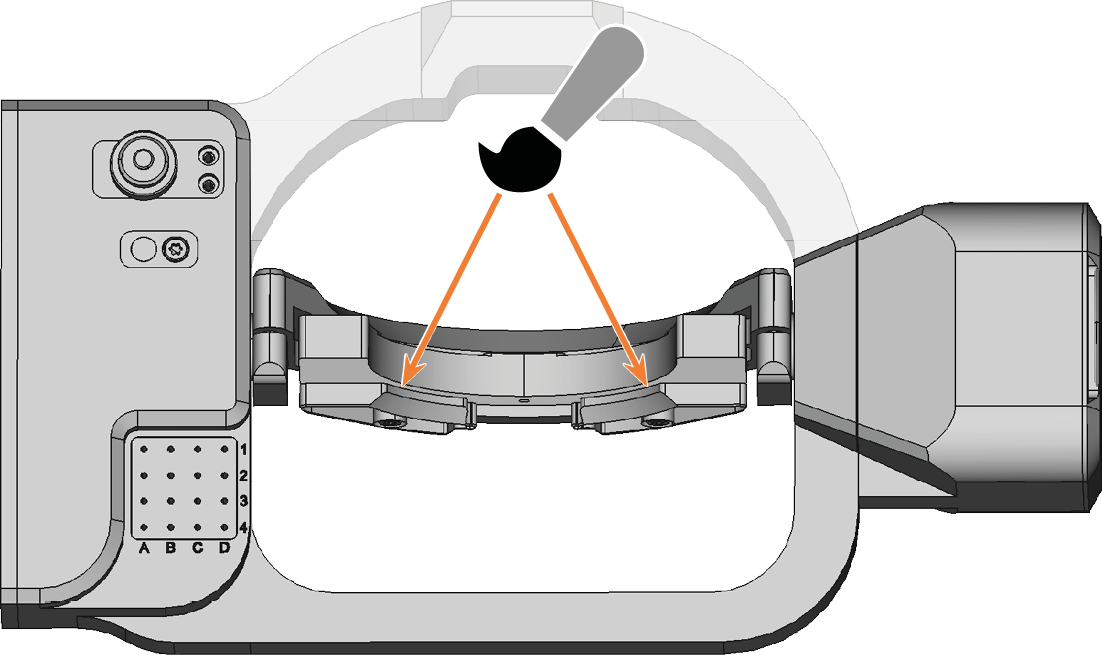

7. Retire los restos de mecanizado de la parte posterior de los elementos de sujeción con un cepillo. ¡No utilice aire comprimido!

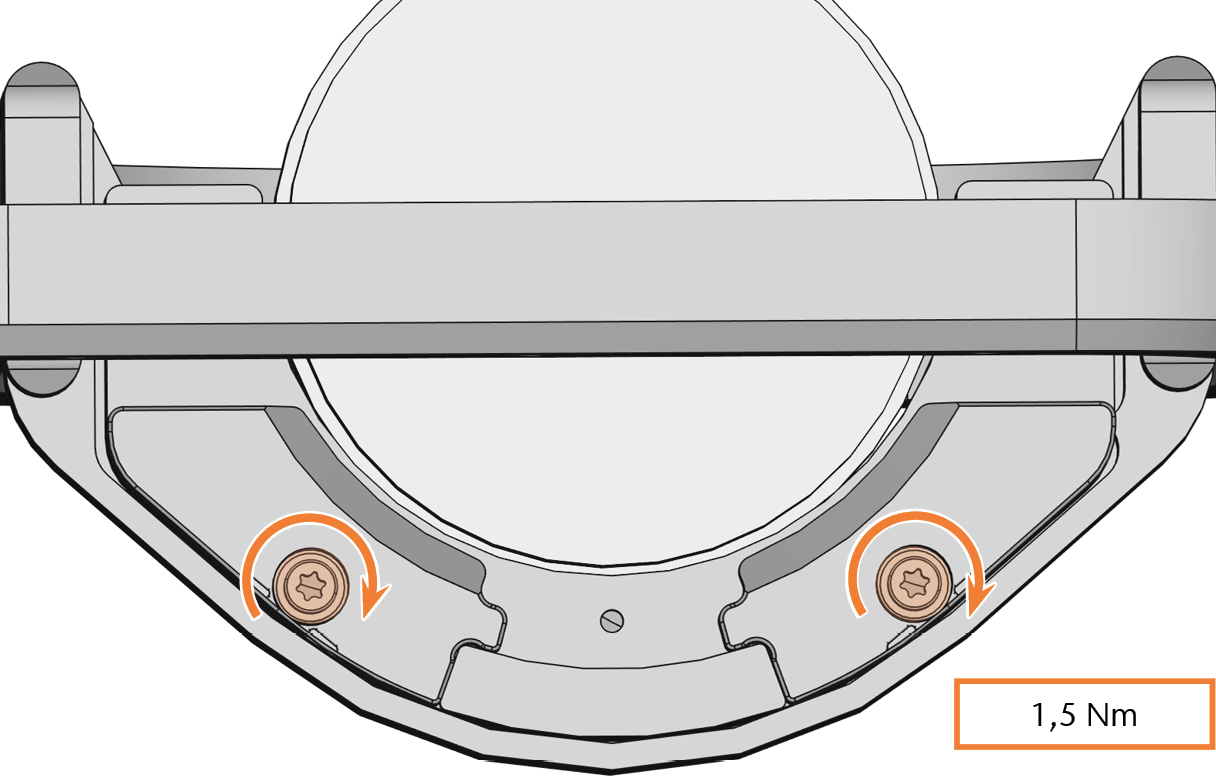

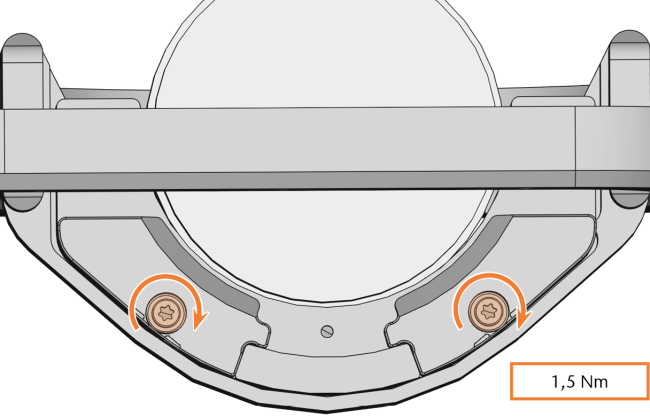

8. Apriete los tornillos de fijación (marcados en naranja) con el destornillador dinamométrico suministrado (1,5 Nm) como se indica a continuación:

   1. Gire el tornillo izquierdo sin activar el límite del par de apriete.

   2. Gire el tornillo derecho sin activar el límite del par de apriete.

   3. Enrosque el tornillo izquierdo.

   4. Enrosque el tornillo derecho.

Par de apriete
1,5 Nm Para un material menos estable, como la zirconia, puede utilizar un par de apriete inferior.









Eliminar discos

1. ¡PRECAUCIÓN!Utilice guantes.

2. Abra la puerta de la cámara de trabajo.

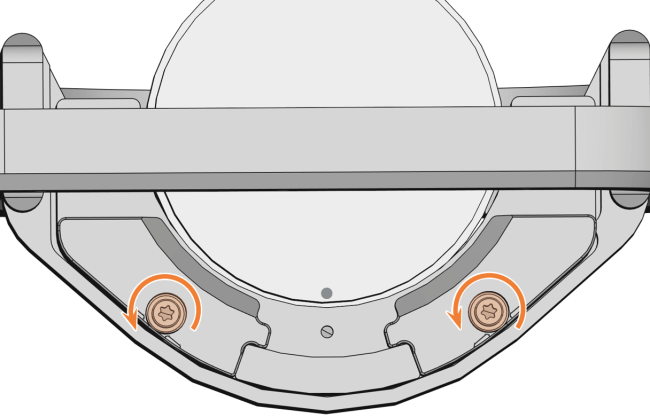

3. Afloje los 2 tornillos de fijación sin desenroscarlos.

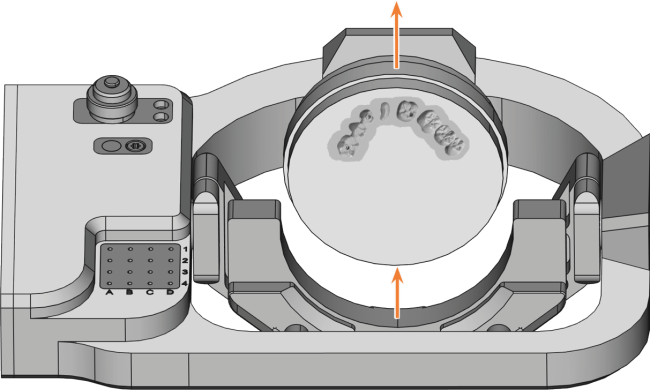

4. Retire el disco del portapiezas.
