Se aplica a: E5

Fijar los bloques y el portabloques en la cámara de trabajo

El flujo de trabajo para la restauración es el siguiente:

Fijar bloques en el portabloques

Puede fijar hasta 6 bloques en el portabloques.

1. ¡PRECAUCIÓN!Utilice guantes.

¡AVISO! Rotura de herramientas y resultados de mecanizado defectuosos en caso de asignación incorrecta de bloques

2. El tipo de bloque, el número de bloques y las posiciones de bloque deben coincidir con la tarea correspondiente en DentalCAM.

3. Desenrosque el tornillo de fijación en la posición deseada con el destornillador dinamométrico suministrado.

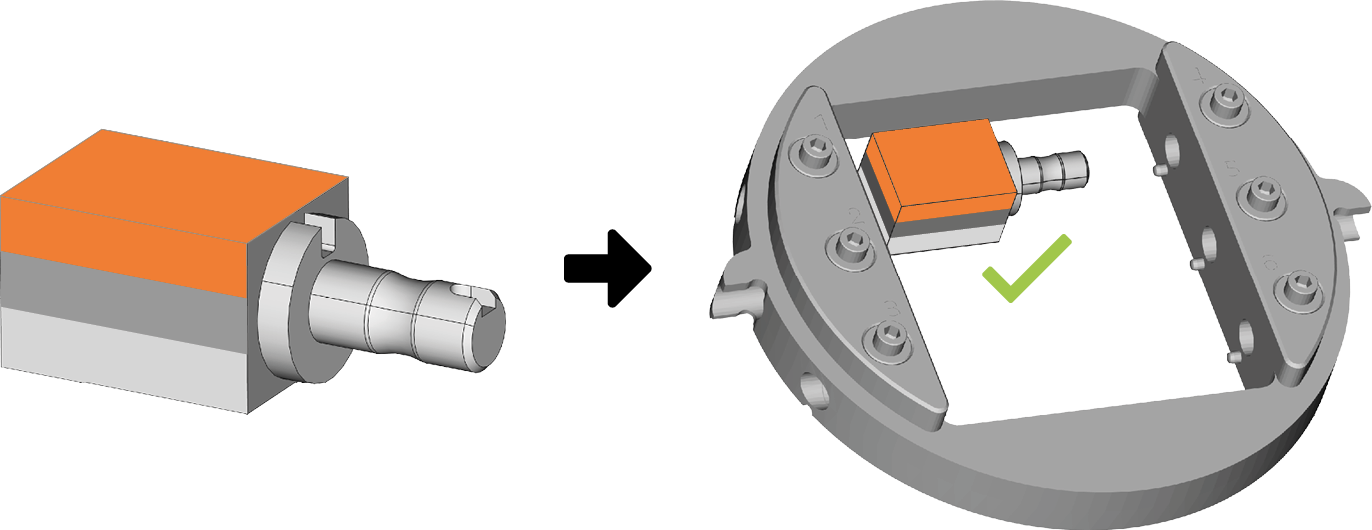

4. Si el bloque tiene varias capas, alinee la pieza en bruto de manera que la capa superior de color quede en la parte superior.

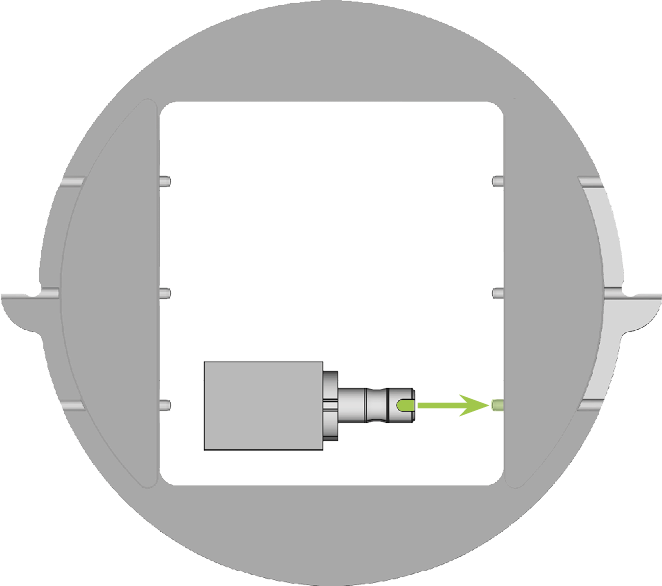

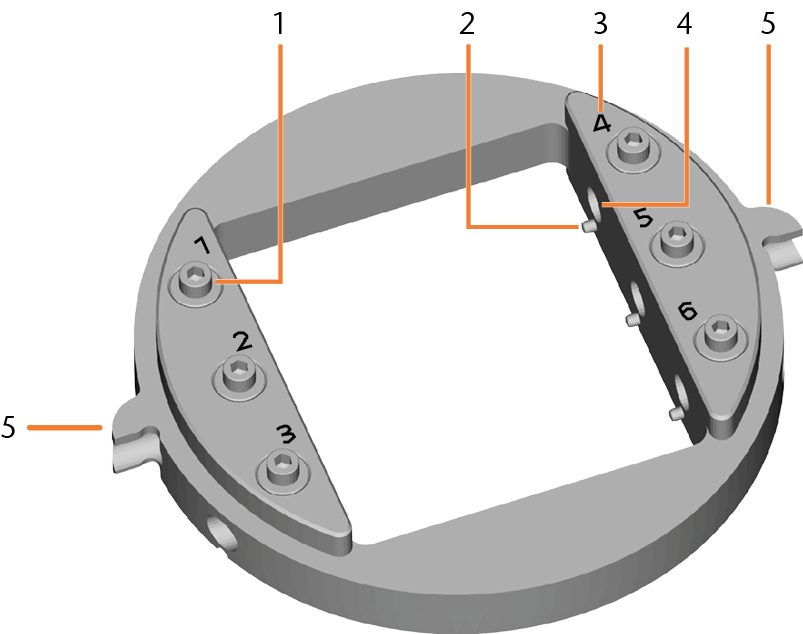

5. Sitúe el bloque de modo que la clavija de posicionamiento del portabloques (marcas a la izquierda) se sitúe en la ranura del mango del bloque (marca derecha).

6. Inserte el mango del bloque en la posición deseada del portabloques hasta que esté firmemente asentado.

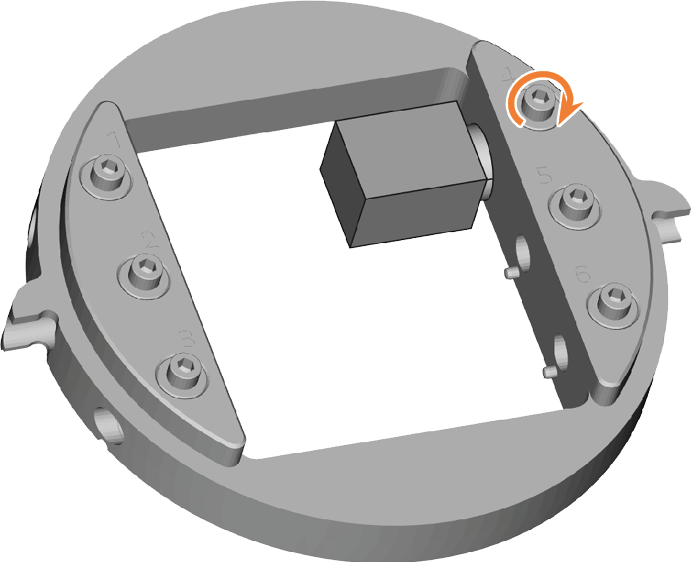

7. Utilice el destornillador dinamométrico suministrado para fijar el bloque con el tornillo de fijación correspondiente. Apriete firmemente el tornillo.













Fijar el portabloques en la cámara de trabajo

1. ¡PRECAUCIÓN!Utilice guantes.

2. Abra la puerta de la cámara de trabajo.





3. Suelte los 2 tornillos de fijación del portapiezas sin desenroscarlos.

4. Retire la pieza en bruto del portapiezas, si la hay.

5. Alinee el portabloques para que los números de posición apunten hacia usted.

   Las caras planas de las ayudas de posicionamiento apuntan hacia abajo.

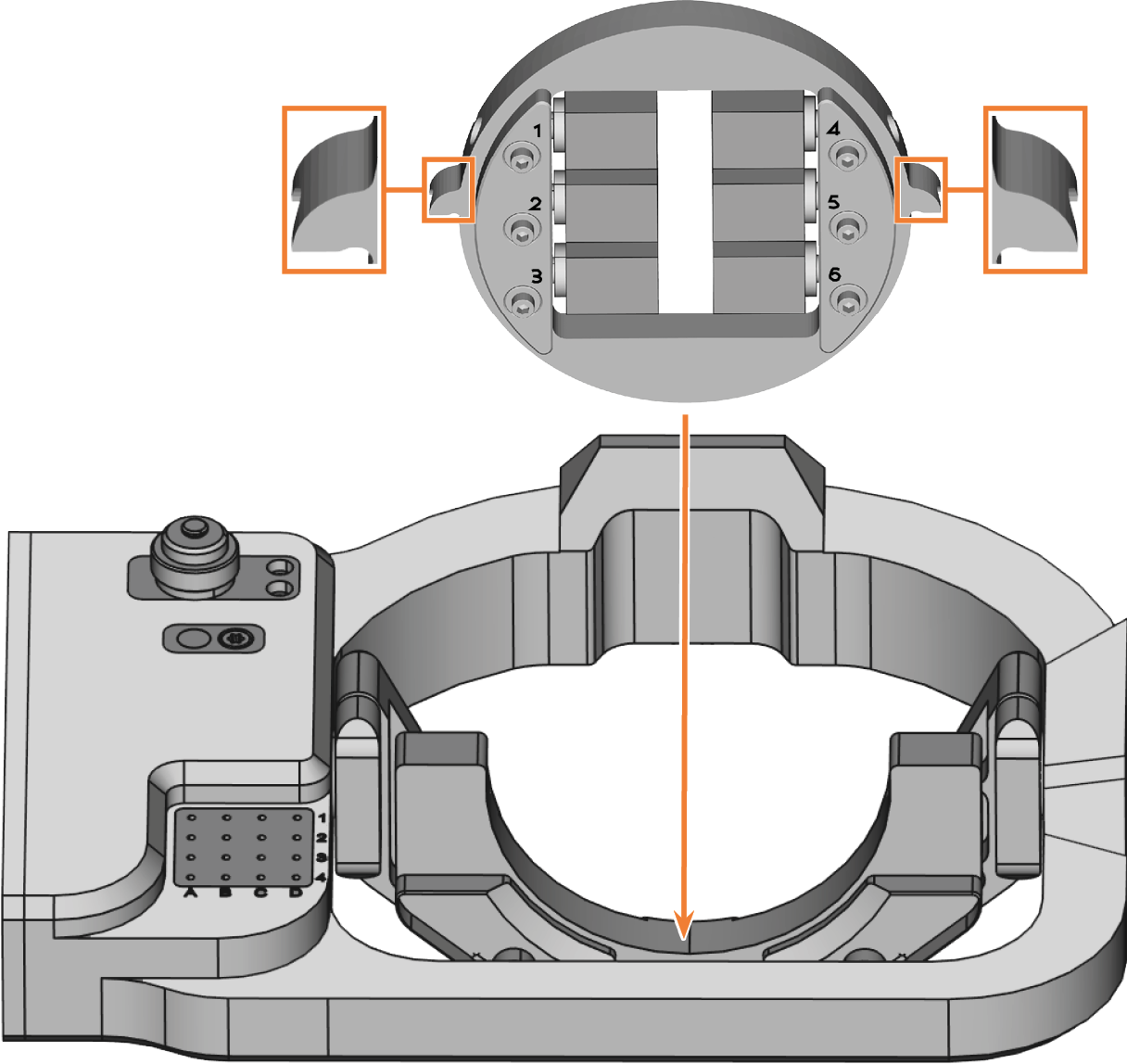

6. Introduzca el portabloques en el portapiezas desde arriba.

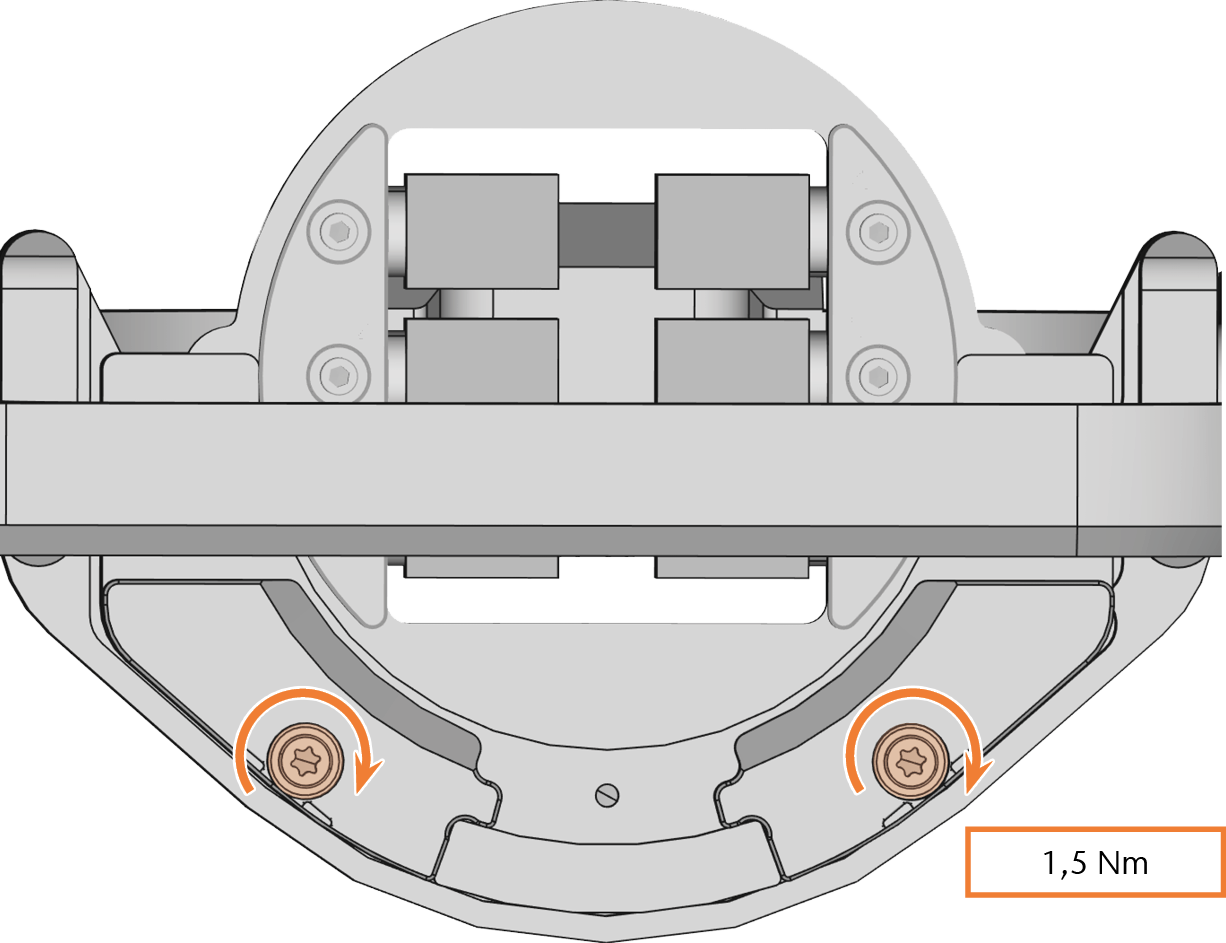

7. Arrastre los tornillos de fijación con el destornillador dinamométrico suministrado (1,5 Nm).













Retirar el portabloques de la cámara de trabajo

1. ¡PRECAUCIÓN!Utilice guantes.

2. Abra la puerta de la cámara de trabajo.





3. Suelte los 2 tornillos de fijación del portapiezas sin desenroscarlos.

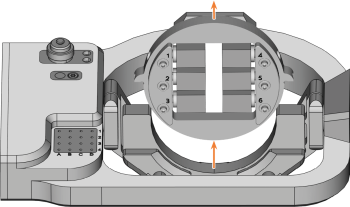

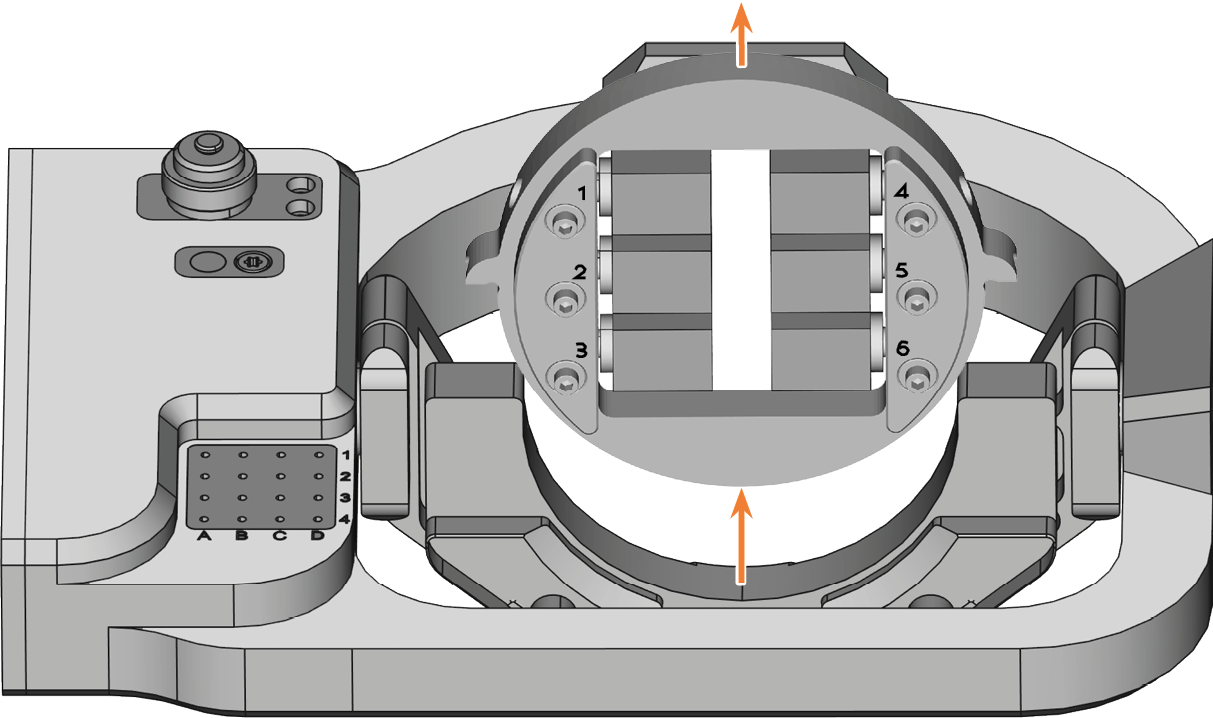

4. Retire el portabloques del portapiezas.









Retirar los bloques del portabloques

1. ¡PRECAUCIÓN!Utilice guantes.

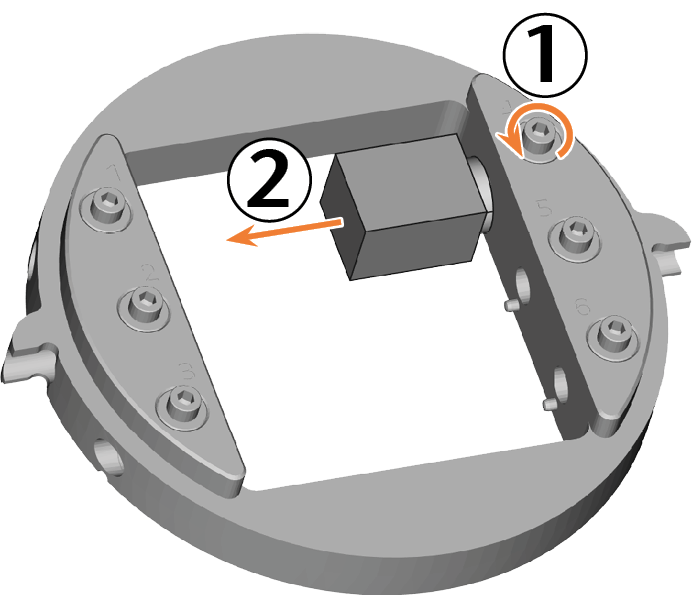

2. Utilice la llave dinamométrica proporcionada para aflojar el tornillo de fijación en la posición deseada.

3. Retire el bloque del portabloques.
