Se aplica a: E4

Datos técnicos

Dimensiones (anchura x fondo x altura)



Unidad

Valor

Superficie de base (aprox.)

mm

pulg.

260 x 260

10,2 x 10,2

Carcasa completamente cerrada (aprox.)

mm

pulg.

360 x 370 x 490

14,2 x 14,6 x 19,3

Espacio mínimo requerido para el funcionamiento (aprox.)

mm

pulg.

560 x 620 x 530

15 x 25 x 21

Sistema básico



Unidad

Valor

Peso (aprox.)

kg

lb

29

64

Ejes

– Eje giratorio A



4

+190° a -10°

Categoría de sobretensión (IEC 60664-1)



II

Sistema de aspiración externo



Unidad

Valor

Capacidad mínima de aspiración

l/min

cfm

2.500 (a 220 hPa)

88,3 (a 3,2 psi)

Dispositivo de aspiración



Diseñado para el uso comercial en el sector dental

Equipado con un filtro de la clase de filtro M

Condiciones ambientales



Unidad

Valor

Humedad relativa del aire



80 %, sin condensación

Temperatura ambiente para almacenamiento/transporte

°C

°F

‑20 – 60

-4 – 140

Temperatura ambiente para el funcionamiento

°C

°F

10 – 35

50 – 95

Tipo de ubicación



Interior

Altura máxima sobre el nivel medio del mar

m

ft

2000

6561

Aire ambiente (IEC 60664-1)



Libre de polvo, grado de contaminación 2

Radiación electromagnética (IEC 61326-1)



Zonas residenciales, empresariales y comerciales

Interferencias electromagnéticas (IEC 61326-1)



Entorno industrial

Husillo



Unidad

Valor

Modelo



SFE 300E (síncrono)

Velocidad máxima de rotación

r. p. m.

60.000

Potencia nominal con carga permanente (S1)

W

300

Potencia nominal con funcionamiento periódico ininterrumpido (S6)

W

400

Potencia máxima (Pmáx.)

W

816

Diámetro de pinza de sujeción

mm

3

Herramientas



Unidad

Valor

Número máximo de herramientas en almacén



7

Longitud de herramienta máxima

mm

35

Portapiezas estándar



Unidad

Valor

Dimensión de bloque máx. (largo/profundo/alto)

mm

45 x 20 x 20

Sistema del líquido refrigerante



Unidad

Valor

Líquido refrigerante



Agua potable

Emulsión de agua y lubricante refrigerante Tec Liquid Pro

Cantidad máxima de líquido refrigerante

l

qt

1,45

1,5

Emisión sonora

Estado operativo

Unidad

Valor

Mecanizado

dB(A)

74,55

Todos los demás estados operativos

dB(A)

<70

Condición de medición

Valor

Material mecanizado

Composite (bloque VITA CAD Temp)

Condición de la herramienta

Desgastado

Valor medido

Nivel de presión acústica (distancia: 1 m)

Medición según

ISO 3746, clase de precisión 3

Conexiones



Unidad

Valor

Conexión eléctrica

(y consumo máximo de potencia en vatios)

V CA

Hz

W

100 – 240

50/60

500

Fusible de vidrio T6,3A L250V

Conexión de red

– Velocidad



RJ-45

10BASE / 100BASE-TX / 1000BASE-T (autodetección)

Puerto USB



2 × 2.0A

1 x 2.0 B

80 %, sin condensación

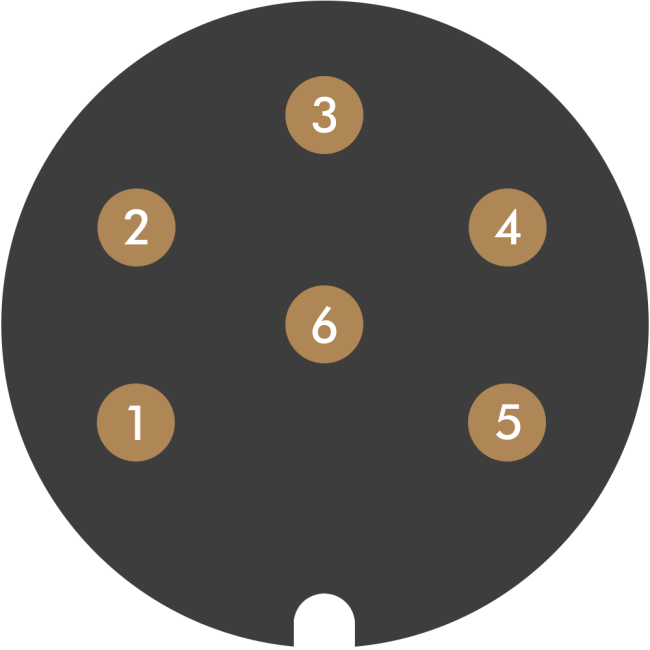

  1. + 24 V, conmutado, salida 1
  2. + 24 V, conmutado, salida 2 (no se utiliza)
  3. + 24 V, continuo
  4. Entrada de la señal trasera, salida 2 (no utilizada)
  5. Entrada de la señal trasera, salida 1 (no utilizada)
  6. Conexión a tierra (PE)
