Se aplica a: E4

Sustituir la placa de la boquilla

1. Tenga a mano:

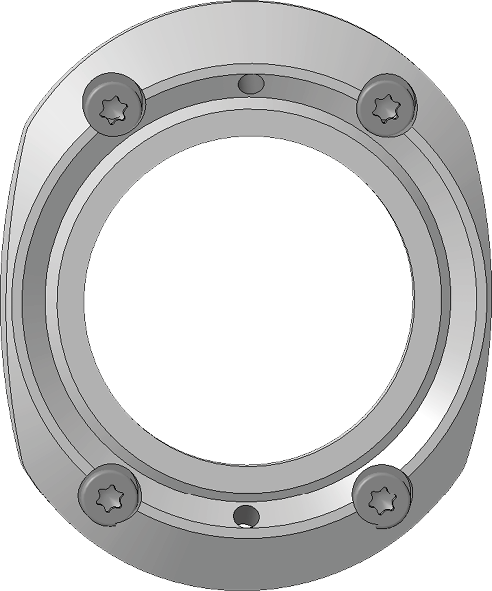

   1 x Placa de boquillas de repuesto



   1 x Destornillador de torque 1,5 Nm con punta TX10



2. Encienda la máquina.

3. Abra la puerta de la cámara de trabajo.

4. Apague la máquina mediante el interruptor principal.

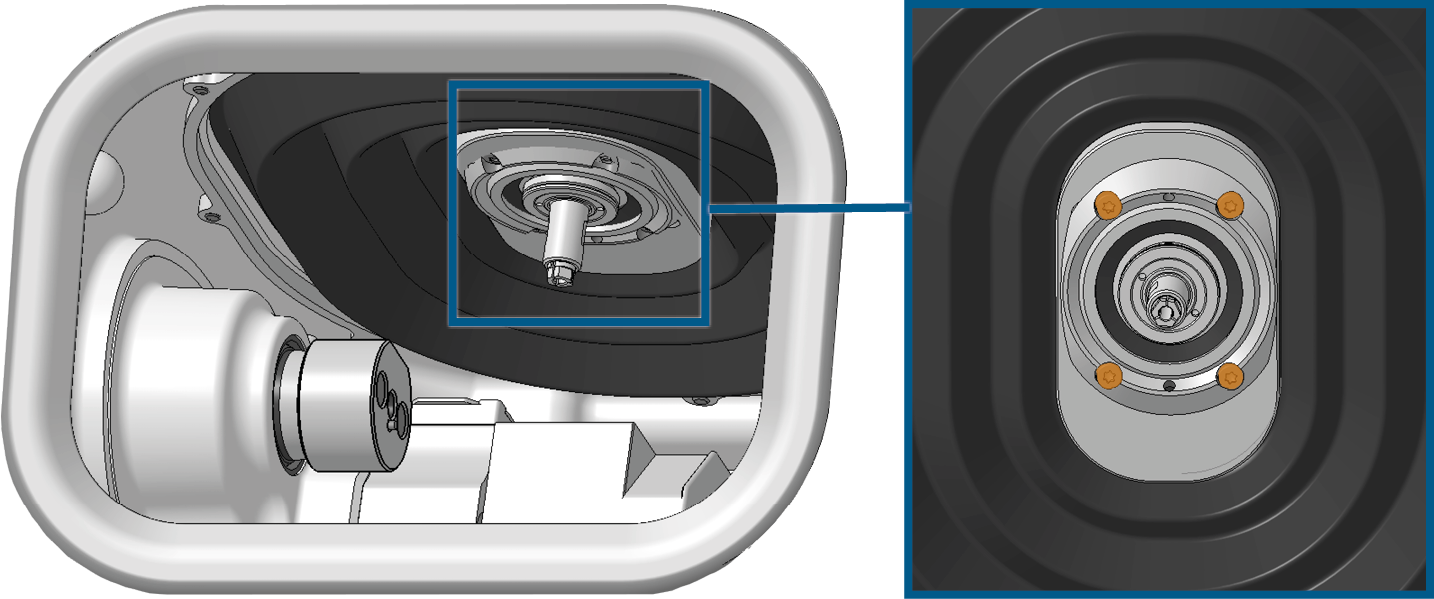

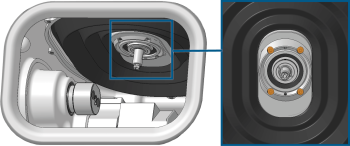

5. Afloje los tornillos (marcados en naranja) que fijan la placa de boquillas. Sujete la placa de la boquilla con una mano.





6. Retire la placa de la boquilla y los tornillos de la cámara de trabajo.

7. Prepare la placa de la boquilla de repuesto:

   1. Presione la junta del husillo (marcada en naranja) en el hueco de la placa de boquillas.

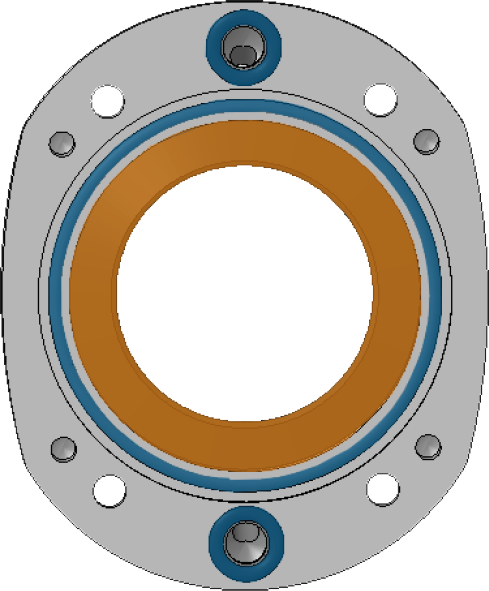

   2. Introduzca las 3 juntas (marcadas en azul) en la placa de la boquilla.

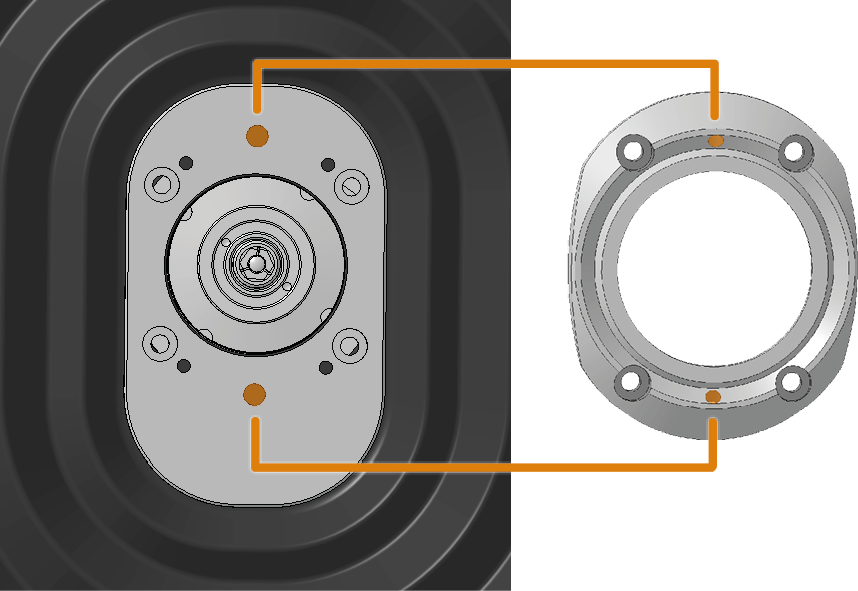

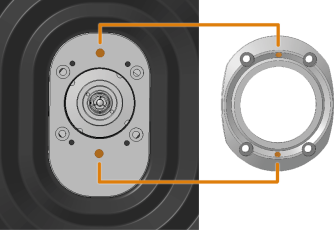

8. Coloque la placa de la boquilla de repuesto de modo que los orificios de la placa para el líquido refrigerante se alineen con los orificios de la placa de la boquilla en el fuelle. Sujete la placa de la boquilla con una mano.









9. Utilice el destornillador dinamométrico de 1,5 Nm para atornillar la placa de boquillas con 4 tornillos (marcados en naranja).
