Se aplica a: E4

Sustituir la tapa del depósito



Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

  1. Tenga a mano:

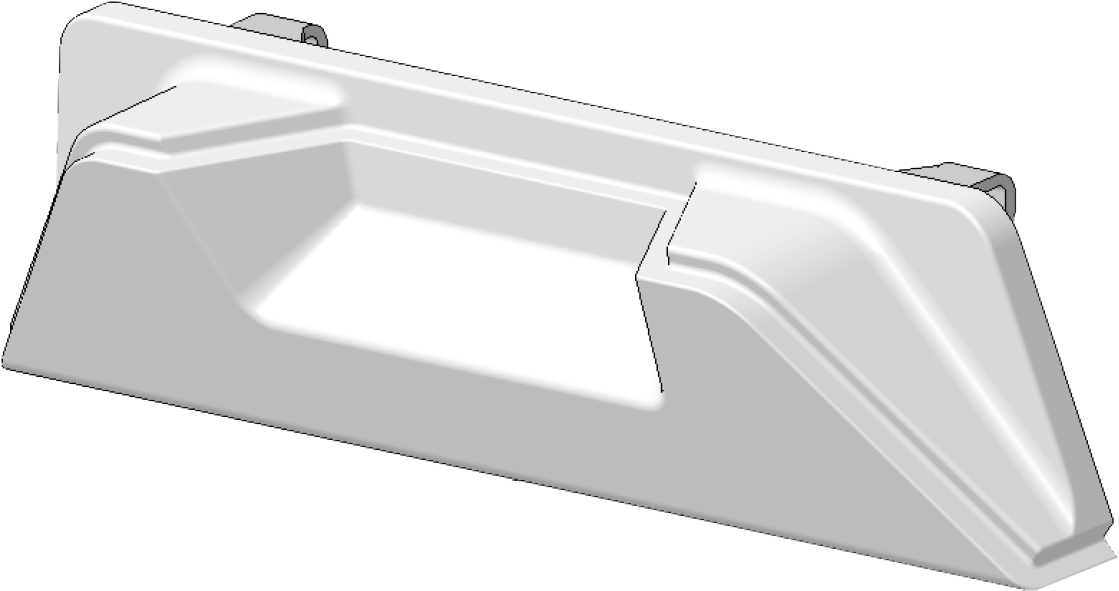

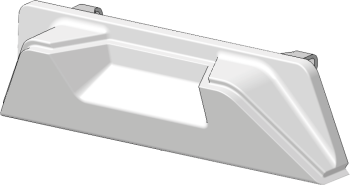

    • 1 x Tapa de repuesto del depósito



    • 1 x Llave inglesa de 10 mm



  2. Extraiga el depósito de la máquina.

    Si va a sustituir la tapa del depósito de líquido refrigerante, vacíe y limpie el depósito de líquido refrigerante.

    Cambiar el líquido refrigerante y limpiar el depósito de líquido refrigerante

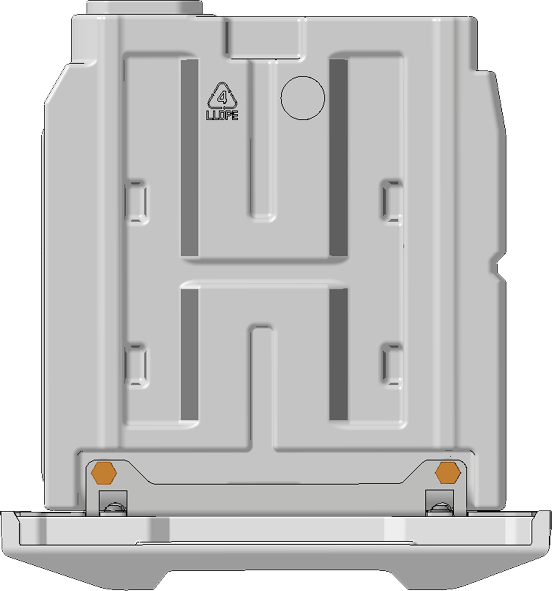

  3. Utilice la llave inglesa para desenroscar los 2 tornillos (marcados en naranja) que fijan la tapa al depósito.

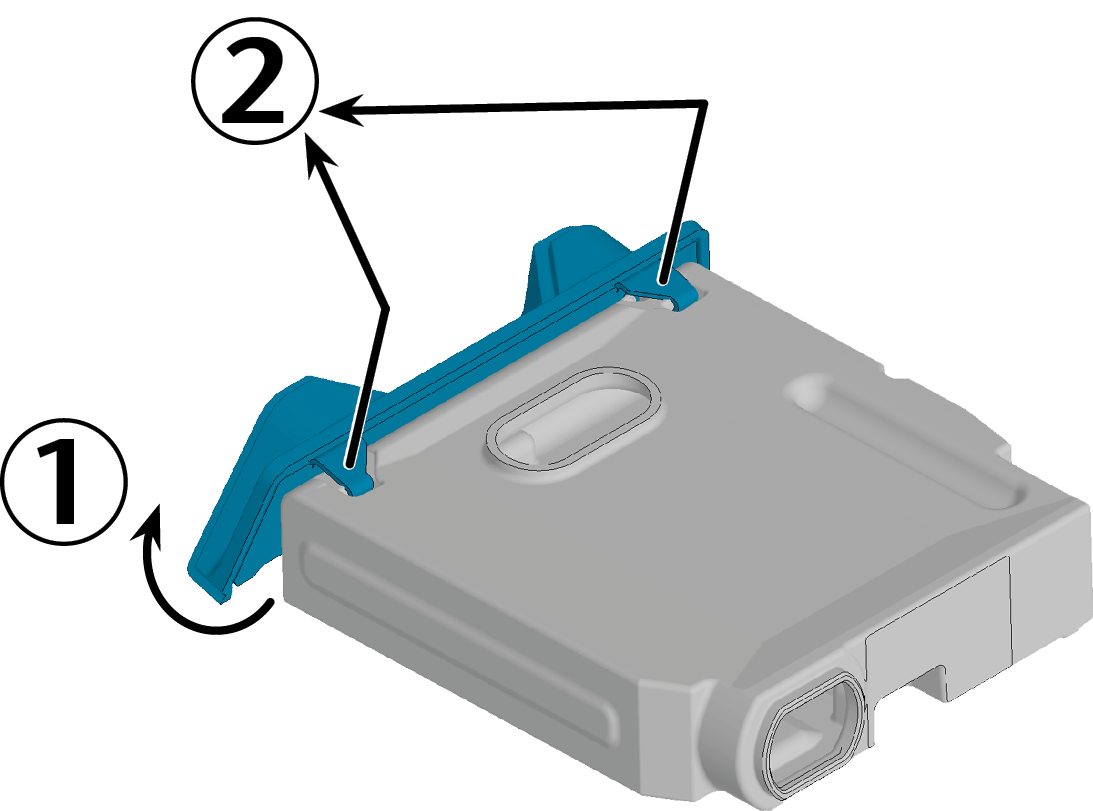

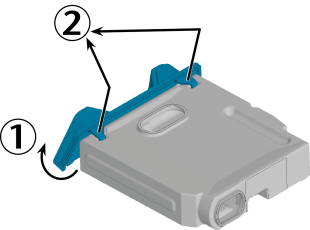

  4. Retire la tapa del depósito.

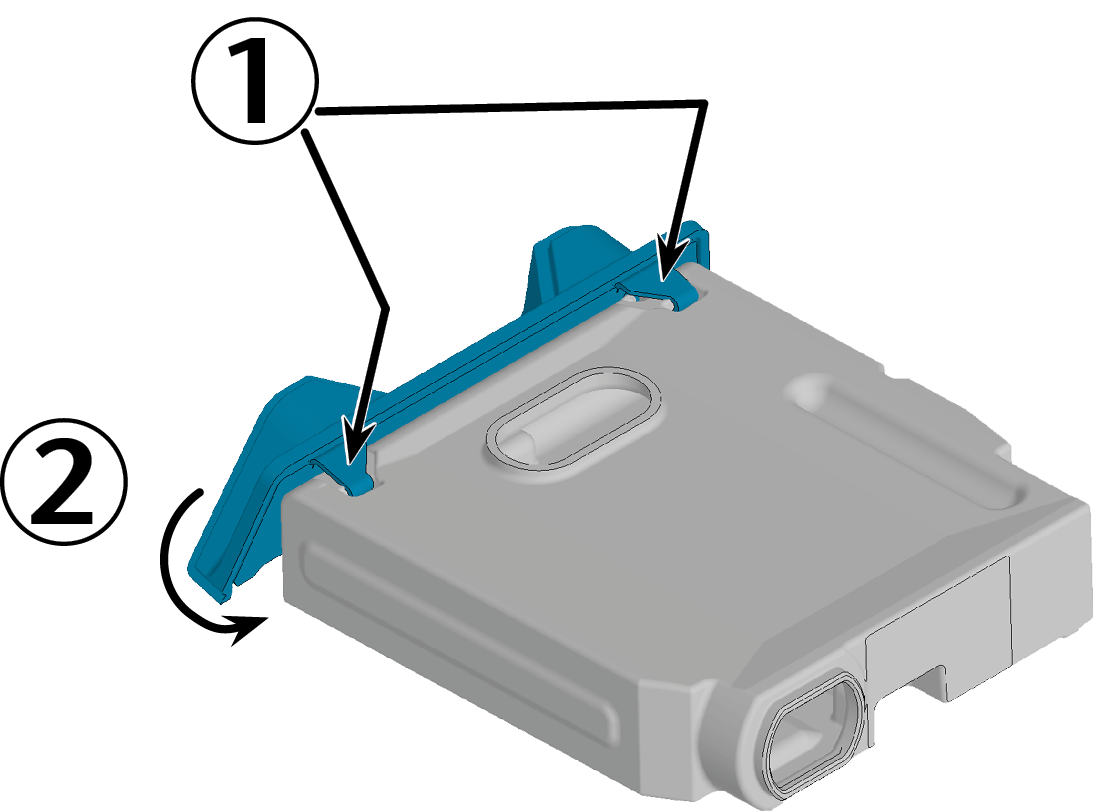

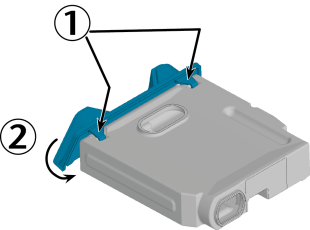

  5. Enganche las lengüetas de la tapa de repuesto del depósito en los huecos previstos (marcados en azul) en la parte superior del depósito.

  6. Utilice la llave inglesa para apretar los 2 tornillos (marcados en naranja) que fijan la tapa a la parte inferior del depósito.





  7. Si sustituye la tapa del depósito de líquido refrigerante, introduzca las dos esteras filtrantes y el tamiz de cesta en el depósito de líquido refrigerante.

  8. Llene el depósito de líquido refrigerante.

    Cambiar el líquido refrigerante y limpiar el depósito de líquido refrigerante

  9. Inserte el depósito en la máquina.
