Se aplica a: E4

Limpiar la máquina

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

ATENCIÓN

Dificultades respiratorias causadas por el polvo de proceso

Si le entra polvo de mecanizado en los pulmones, puede sufrir dificultades respiratorias.

  • Después del mecanizado en seco, limpie la máquina únicamente con un sistema de aspiración correctamente instalado y activado.
  • Utilice una mascarilla de la clase FFP2 durante toda la limpieza.
  • No limpie nunca la máquina con aire comprimido.
ATENCIÓN

Riesgo de lesiones por astillas

Al limpiar con aire comprimido, pueden salir astillas despedidas y provocarle lesiones.

  • No limpie nunca la máquina con aire comprimido.
AVISO

Daños en las guías lineales o en el husillo al limpiar con aire comprimido

Si utiliza aire comprimido para limpiar la cámara de trabajo, las virutas de material pueden alcanzar las guías lineales o los rodamientos del husillo.

  • Nunca limpie la cámara de trabajo con aire comprimido.

La limpieza de la cámara de trabajo incluye los siguientes componentes:

  • Palpador de medición
  • Portapiezas
  • Ventanilla
  • Almacenes de herramientas
  • Soporte de almacenes de herramientas
  • Placa de boquillas
  • Labio de sellado

Realizar la limpieza semanal

  1. Tenga a mano:

    • 1 x Paño de limpieza

      •

    • 1 × detergente suave (opcional)

    • 1 × Paño de microfibra

    • 1 × Grasa para pinzas de sujeción

    • 1 × Cepillo interdental

    • 1 × cepillo

  2. Cierre la puerta de la cámara de trabajo.

  3. Mueva los ejes a la posición de limpieza seleccionando el icono representado en la vista Mecanizado en DentalCNC.

  4. Abra la puerta de la cámara de trabajo.

  5. Limpie la mirilla por dentro con un paño. Utilice un limpiador suave si fuera necesario.

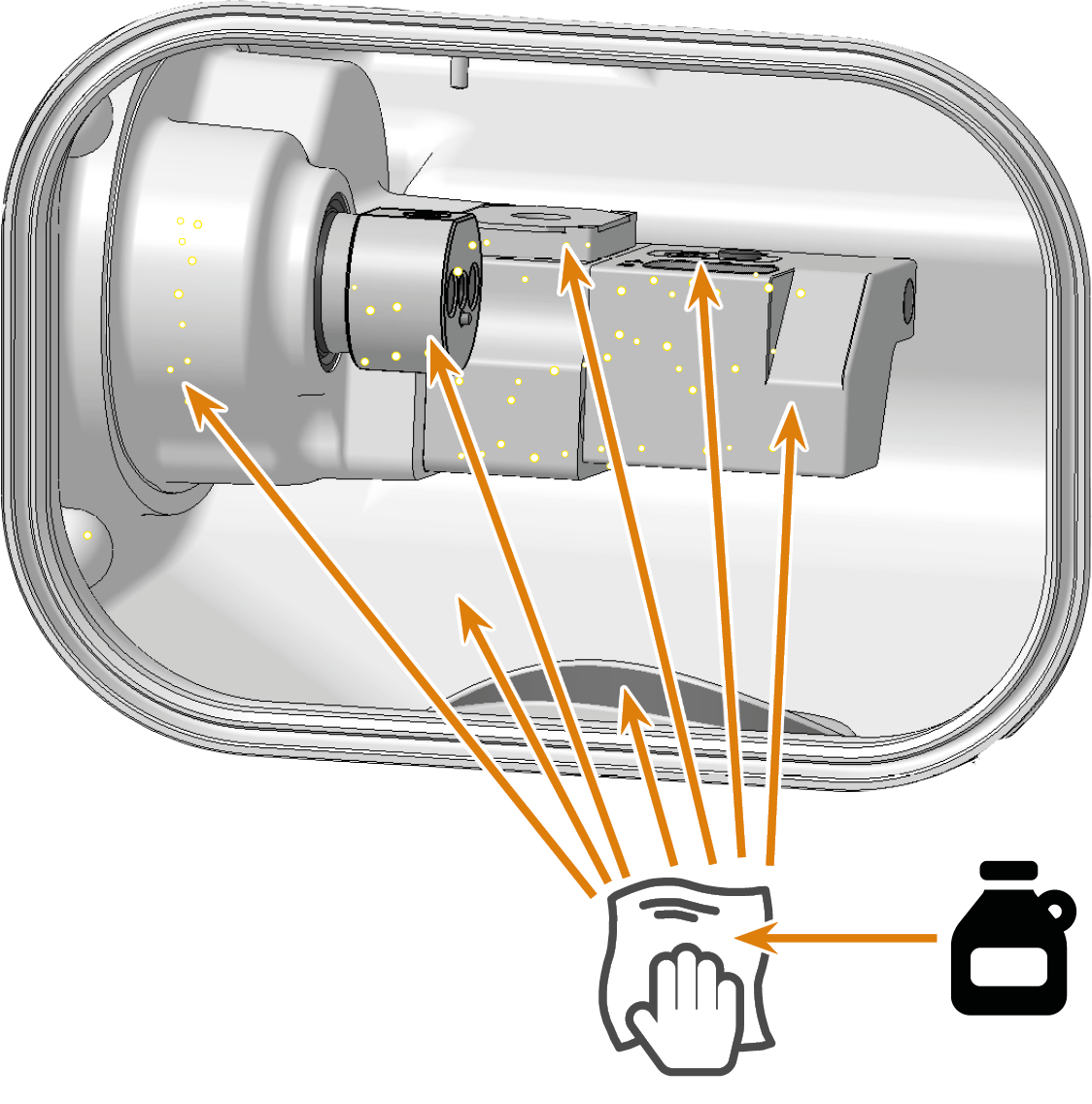

  6. Limpie a fondo todas las superficies y rendijas de la cámara de trabajo con el paño húmedo. Utilice un limpiador suave si fuera necesario.

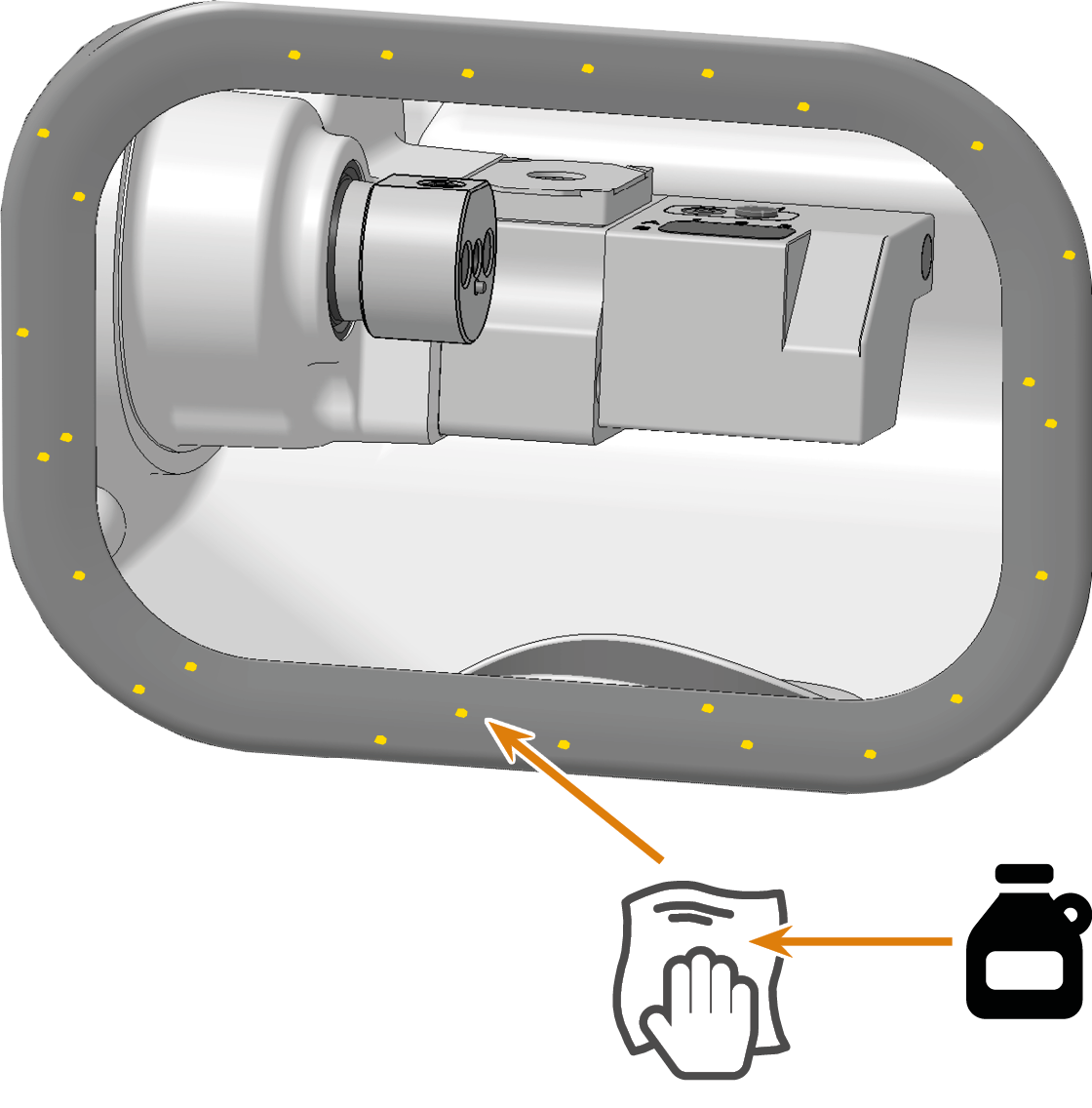

  7. Limpie a fondo la junta de la puerta de la cámara de trabajo con el paño húmedo. Utilice un limpiador suave si fuera necesario.

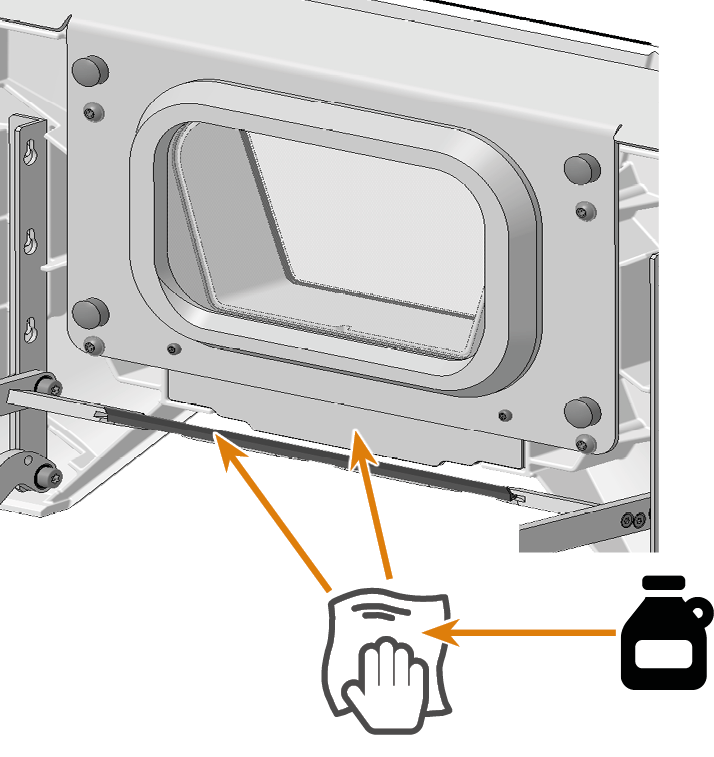

  8. Limpie a fondo el labio de sellado, la superficie de contacto y el marco de la ventanilla con el paño húmedo. Utilice un detergente suave si fuera necesario.

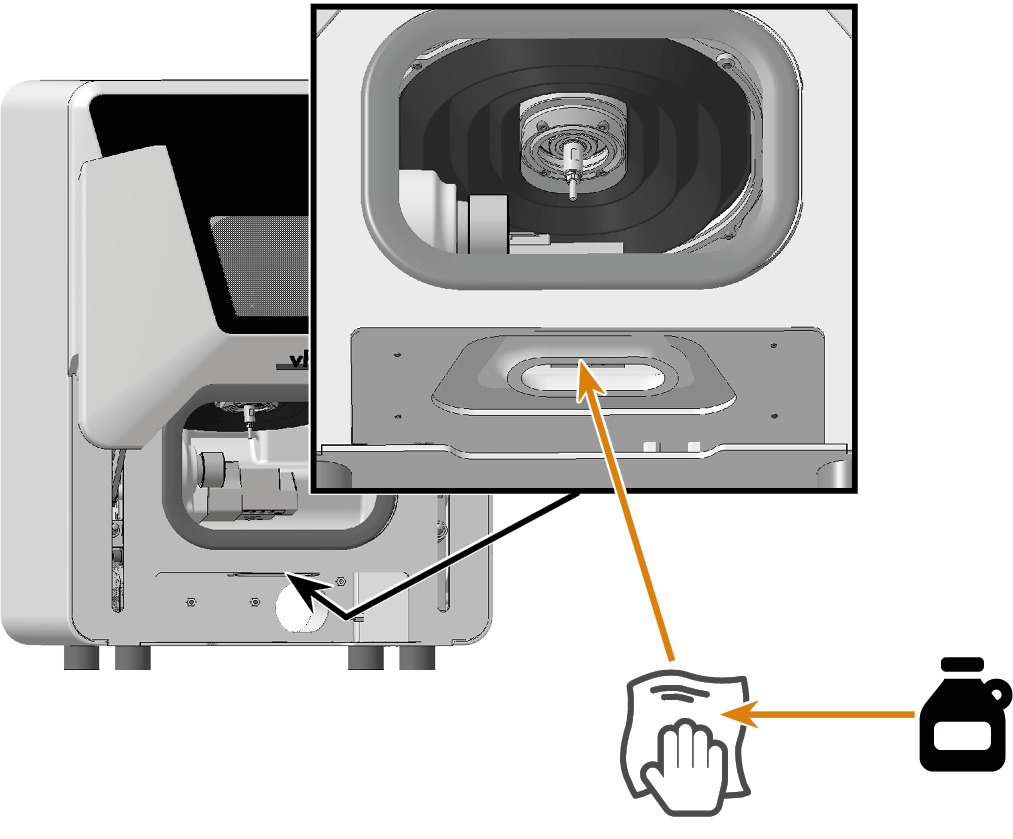

  9. Retire el inserto de drenaje y el depósito de líquido refrigerante. Limpie a fondo el borde de goteo por debajo con el paño húmedo. Utilice un detergente suave si fuera necesario.

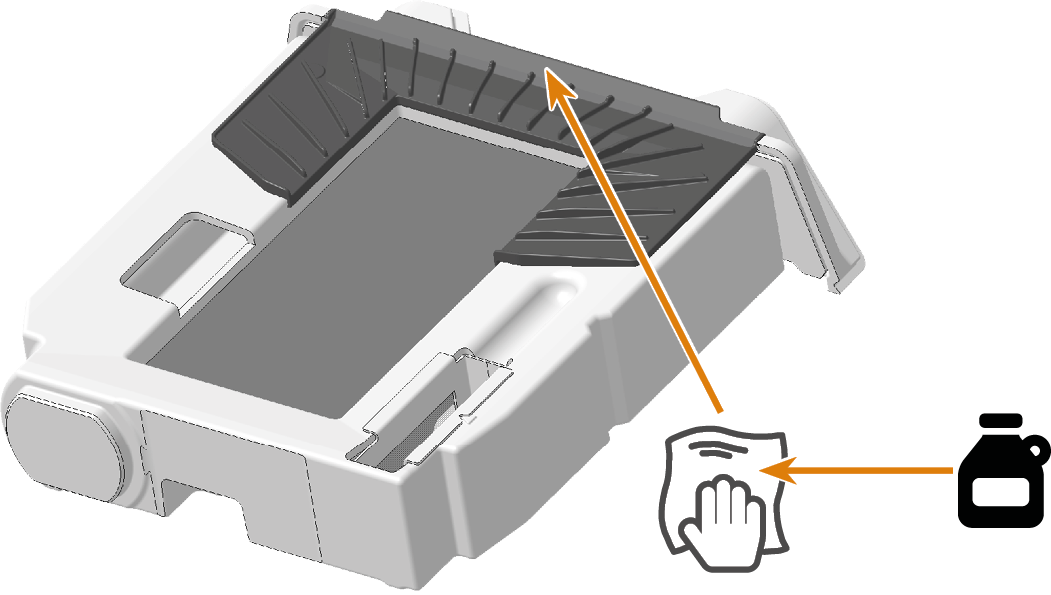

  10. Limpie a fondo el labio de sellado del depósito de líquido refrigerante con el paño húmedo. Utilice un detergente suave si fuera necesario.

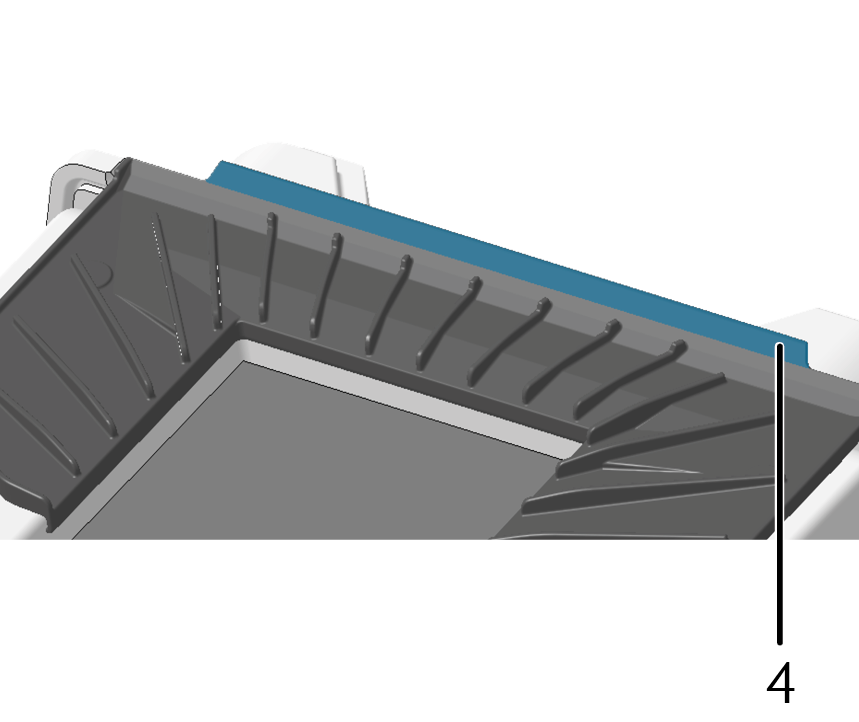

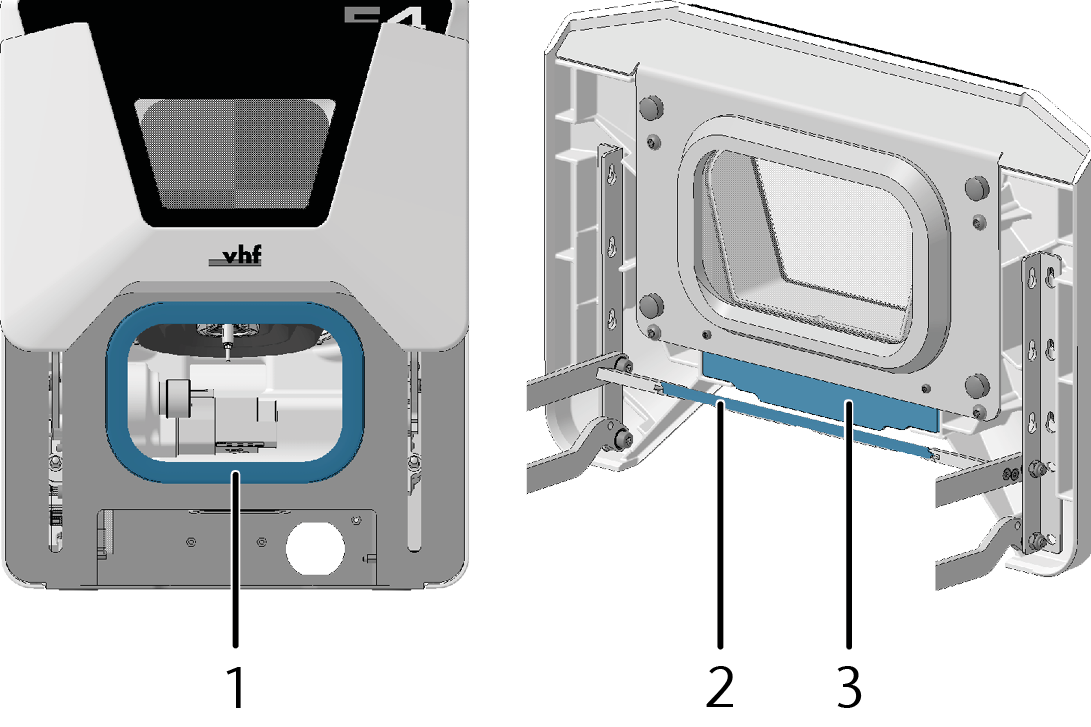

  11. Si es necesario, limpie la junta de la puerta de la cámara de trabajo, el labio de sellado del travesaño, la superficie de contacto, la superficie del marco de la ventanilla, el borde de goteo y el labio de sellado de la estera de retorno con TecPowder.

    1. ¡PRECAUCIÓN!Observe la etiqueta del envase del TecPowder y utilice equipo de protección individual.

    2. Mezcle un poco de TecPowder con agua (proporción de mezcla 1:40).

    3. Sumerja un paño en la solución TecPowder y retire la suciedad.

    1. Junta de la puerta de la cámara de trabajo
    2. Labio de sellado del travesaño
    3. Superficie de contacto
    4. Superficie del marco de la ventanilla
    5. Labio de sellado de la estera de retorno

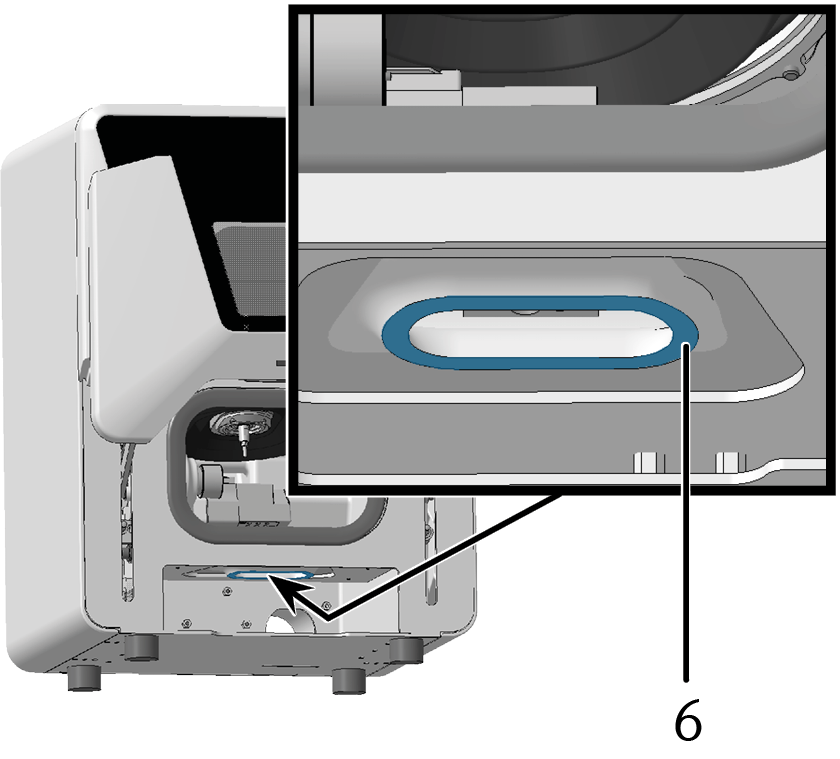

    6. Borde de goteo

  12. Limpie la placa de boquillas:

    1. Limpie la placa de boquillas con un paño húmedo.

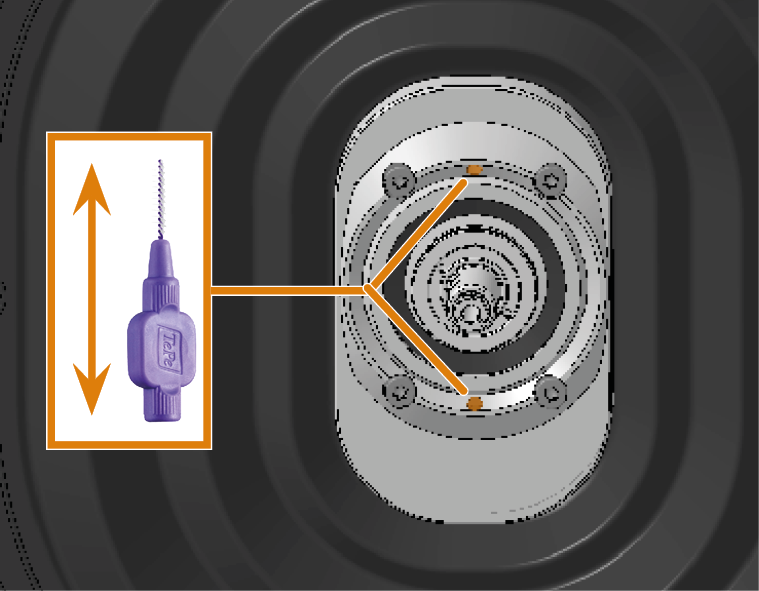

    2. Limpie los 2 orificios opuestos (marcados en naranja) de la placa de boquillas con el cepillo interdental. Para ello, mueva el cepillo arriba y abajo.

    Si es necesario, aplique agua con un poco de detergente y deje actuar durante unos minutos.

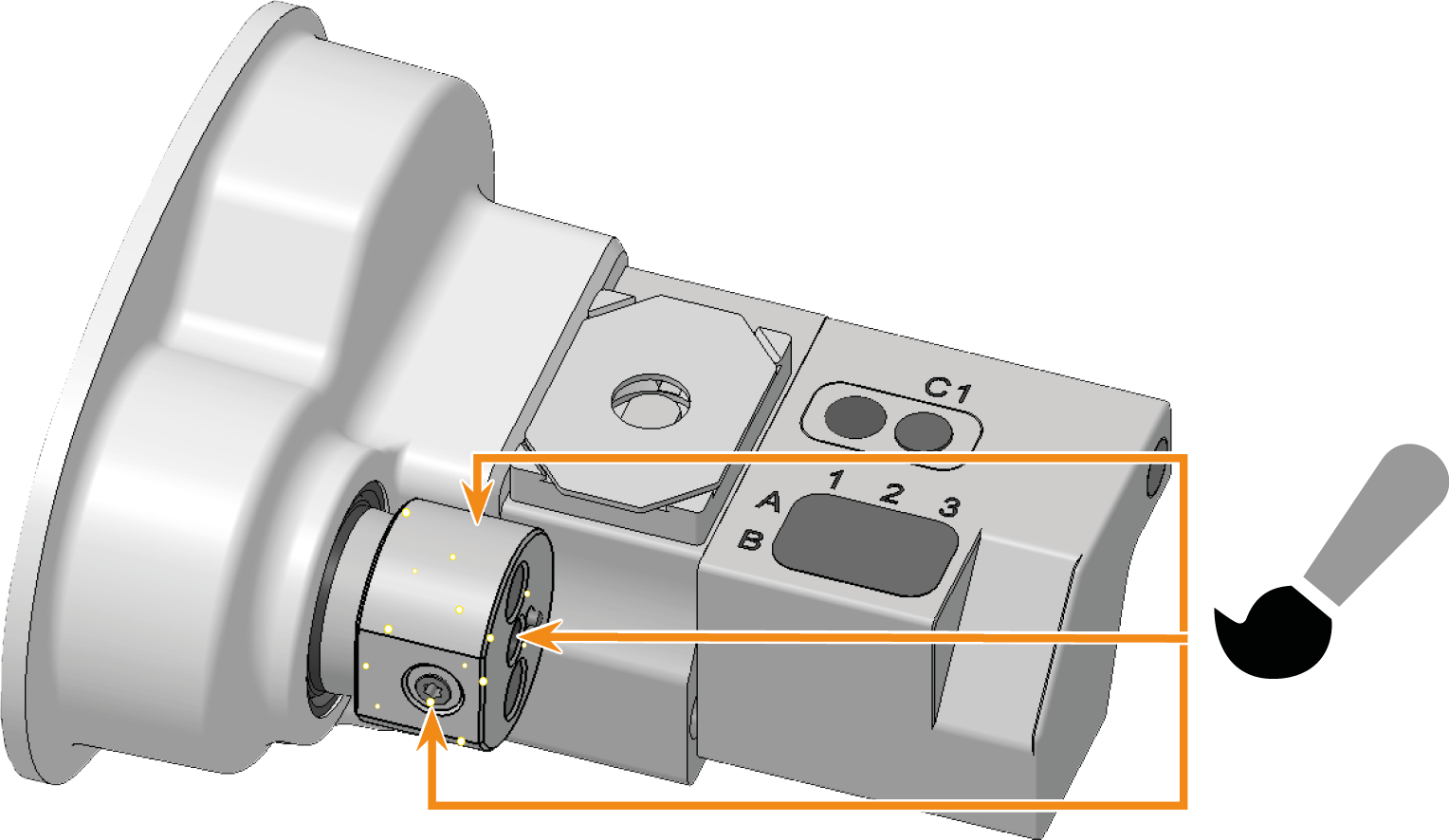

  13. Limpie el portapiezas a fondo por todos los lados con un cepillo húmedo. Limpie sobre todo el orificio del portapiezas.

  14. Limpie el palpador de medición:

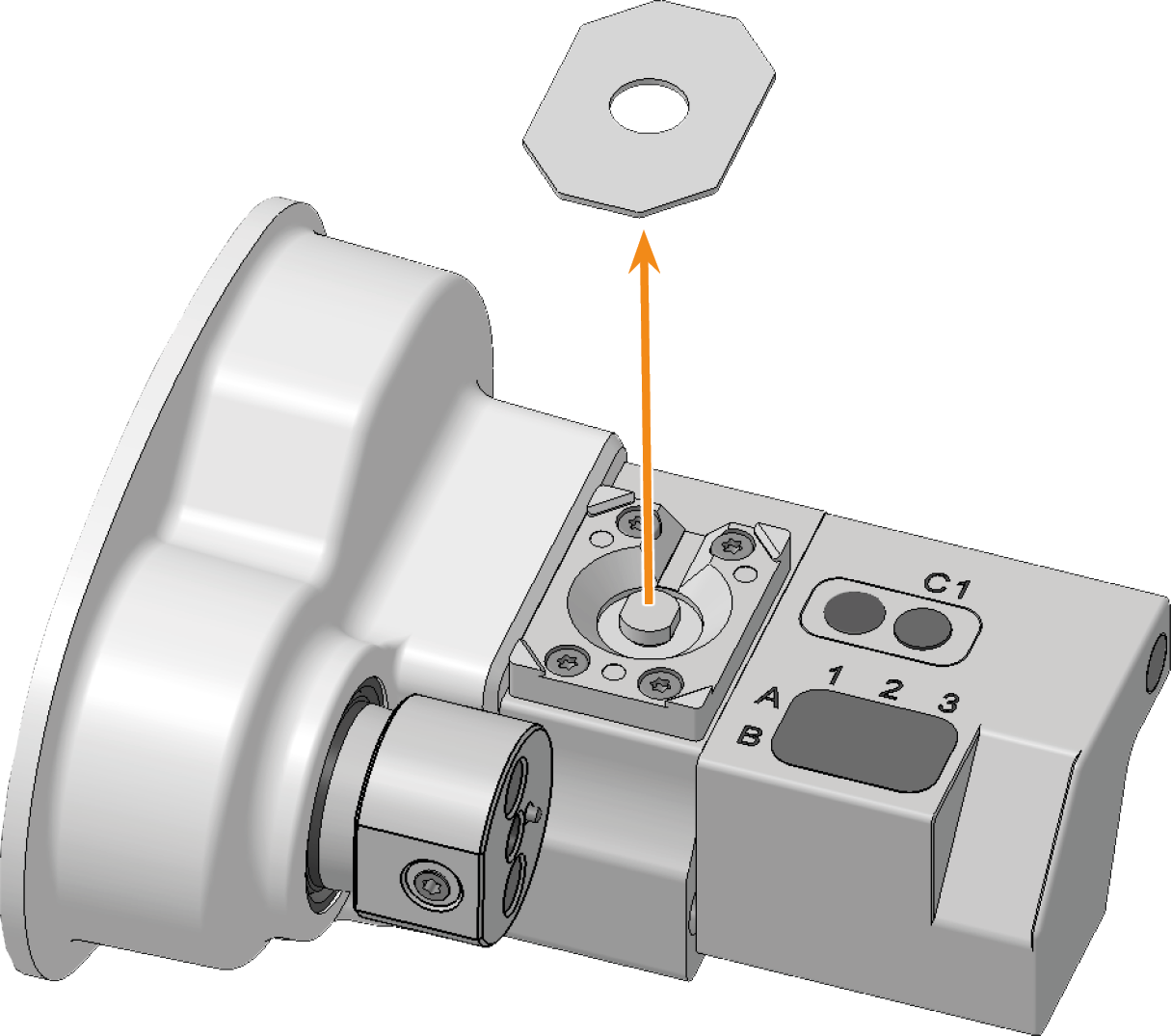

    1. Retire la cubierta del palpador de medición.

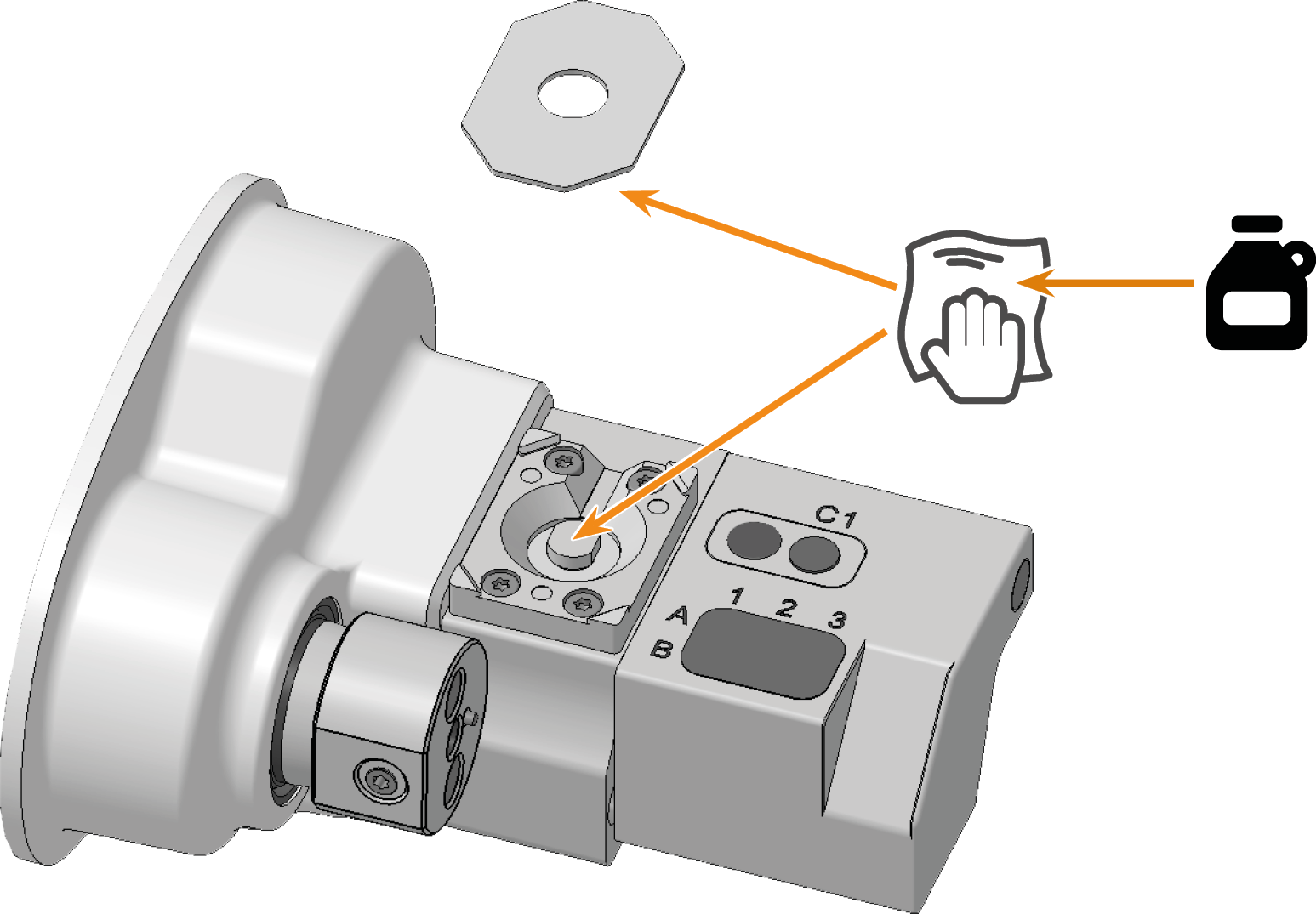

    2. Limpie a fondo el palpador de medición y la cubierta del palpador de medición con un paño húmedo. Utilice un limpiador suave si fuera necesario.

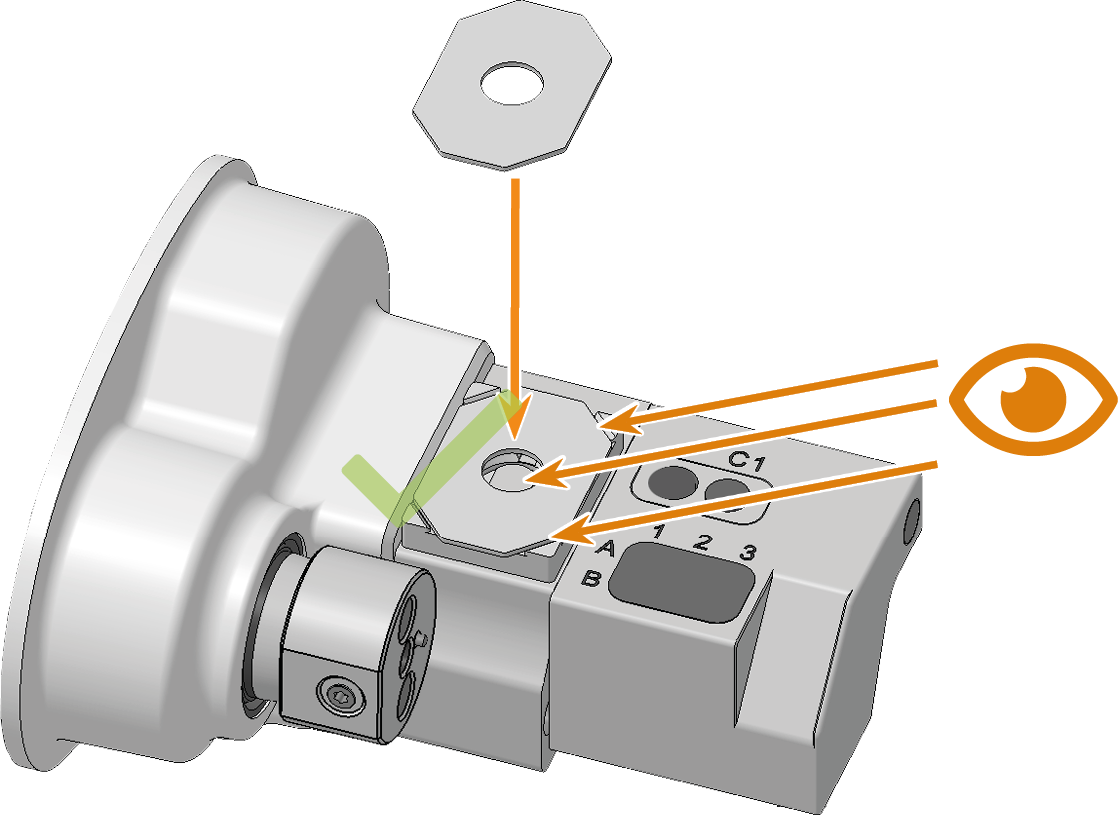

    3. Vuelva a colocar la cubierta del palpador de medición:

      • La cubierta del palpador de medición se fija con un imán.

      • La cubierta del palpador de medición debe quedar enrasada con la superficie inferior y no debe doblarse.

      • Las herramientas deben poder empujar el palpador de medición completamente hacia abajo a través del orificio de la cubierta del palpador de medición.









  15. Limpie el almacén de herramientas y el soporte de almacenes de herramientas:

    1. Retire el almacén de herramientas de la cámara de trabajo.

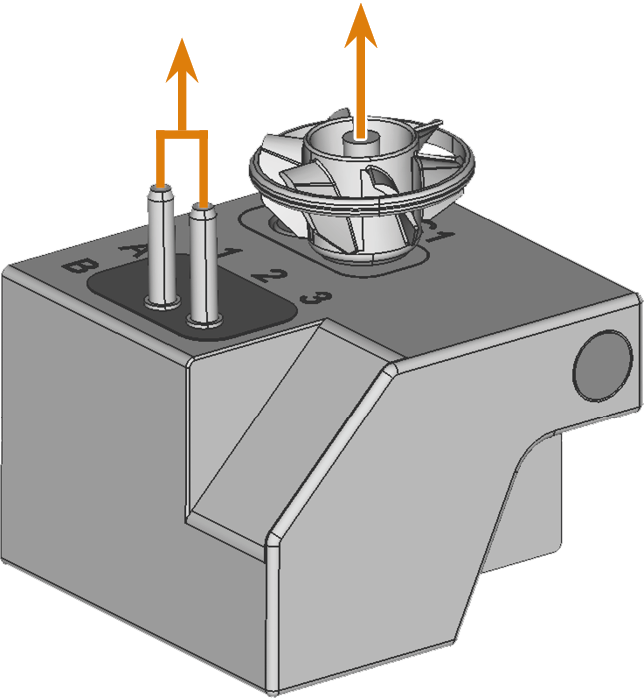

    2. Retire todas las herramientas del almacén de herramientas.

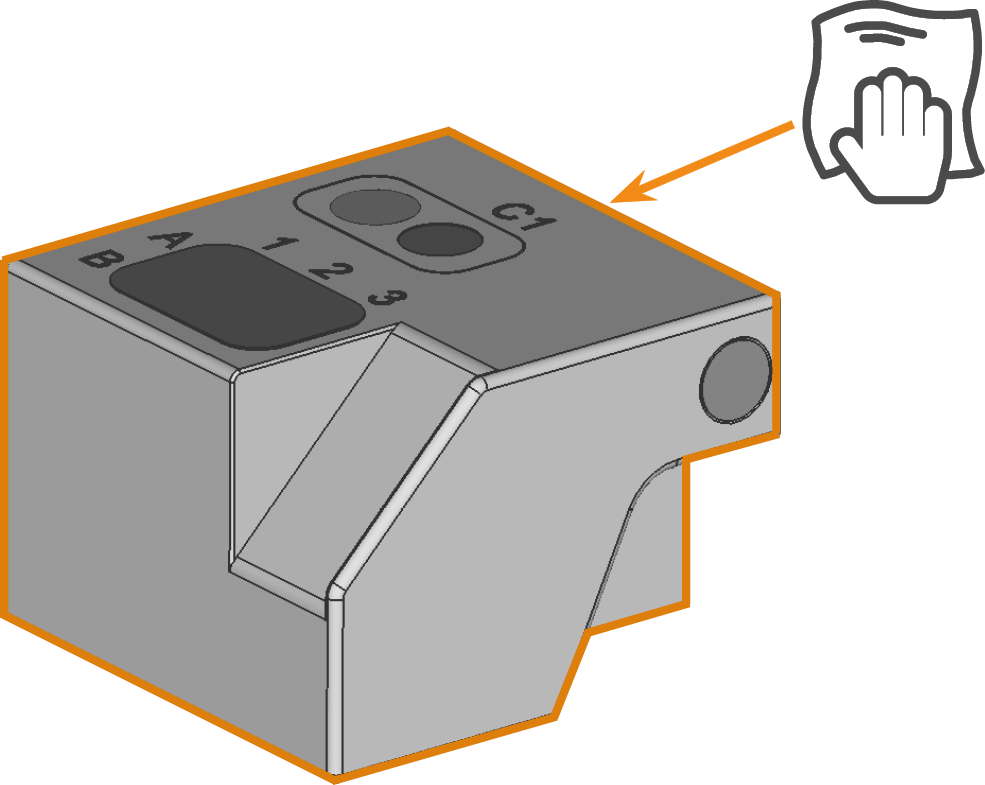

    3. Limpie a fondo el almacén de herramientas por todos los lados con el paño.

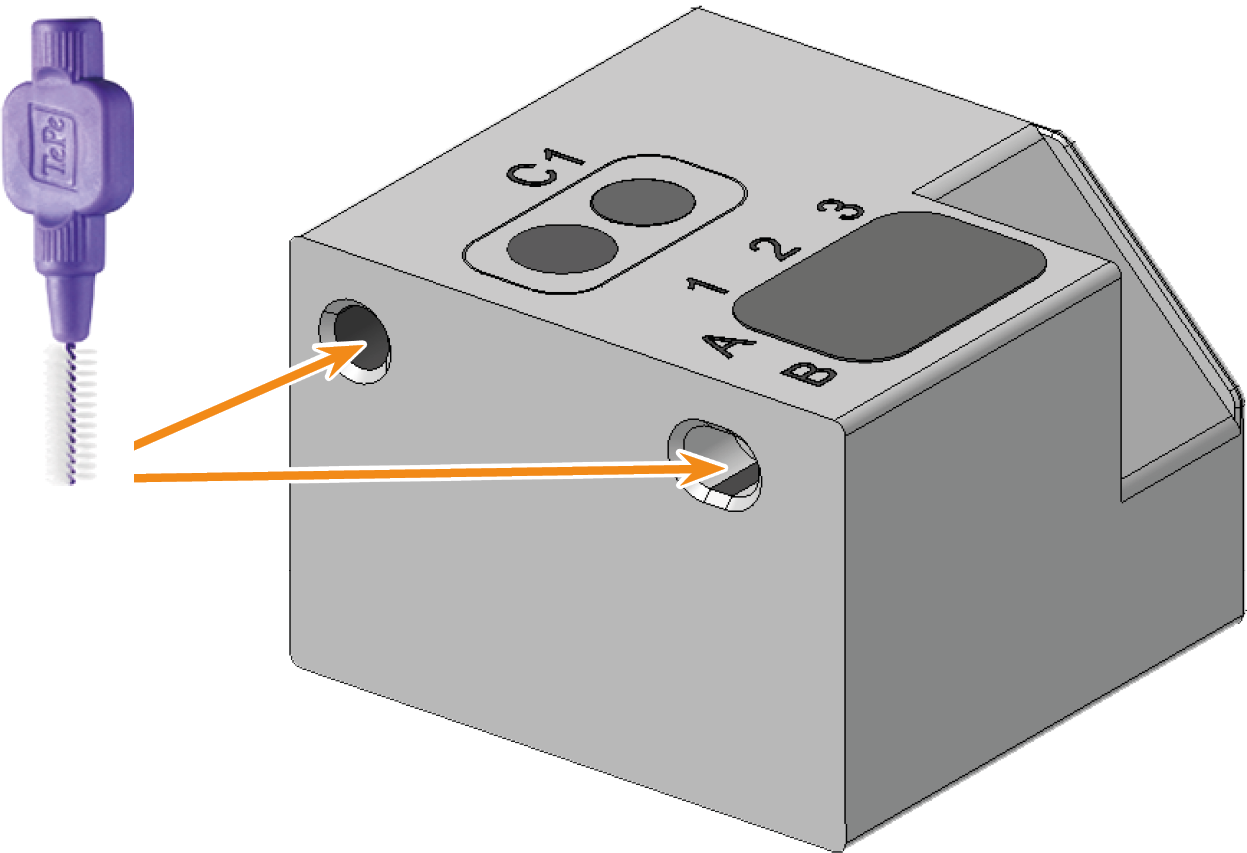

    4. Limpie los orificios del soporte de almacenes de herramientas con un cepillo interdental.

    5. Limpie a fondo el soporte de almacenes de herramientas con el paño.

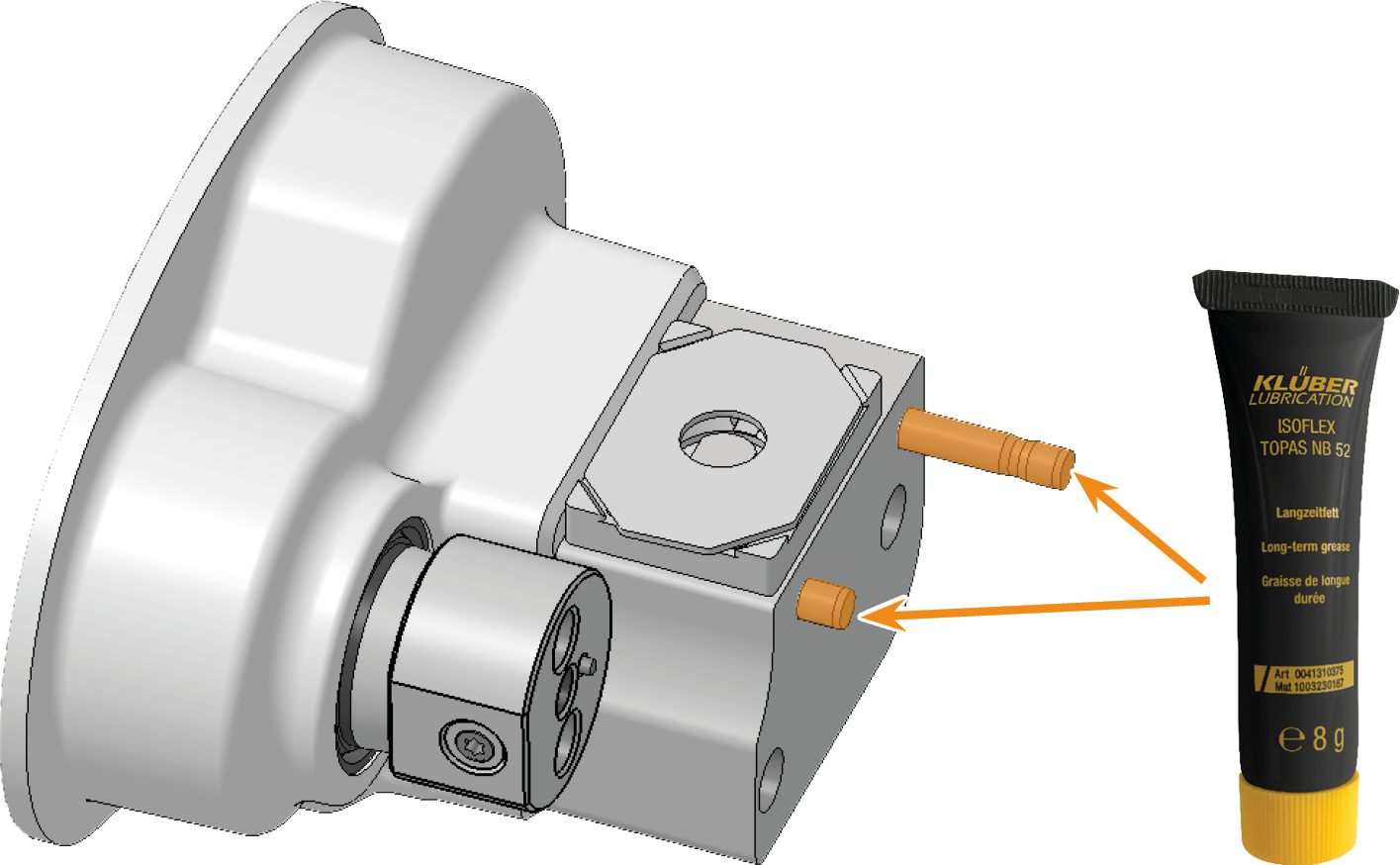

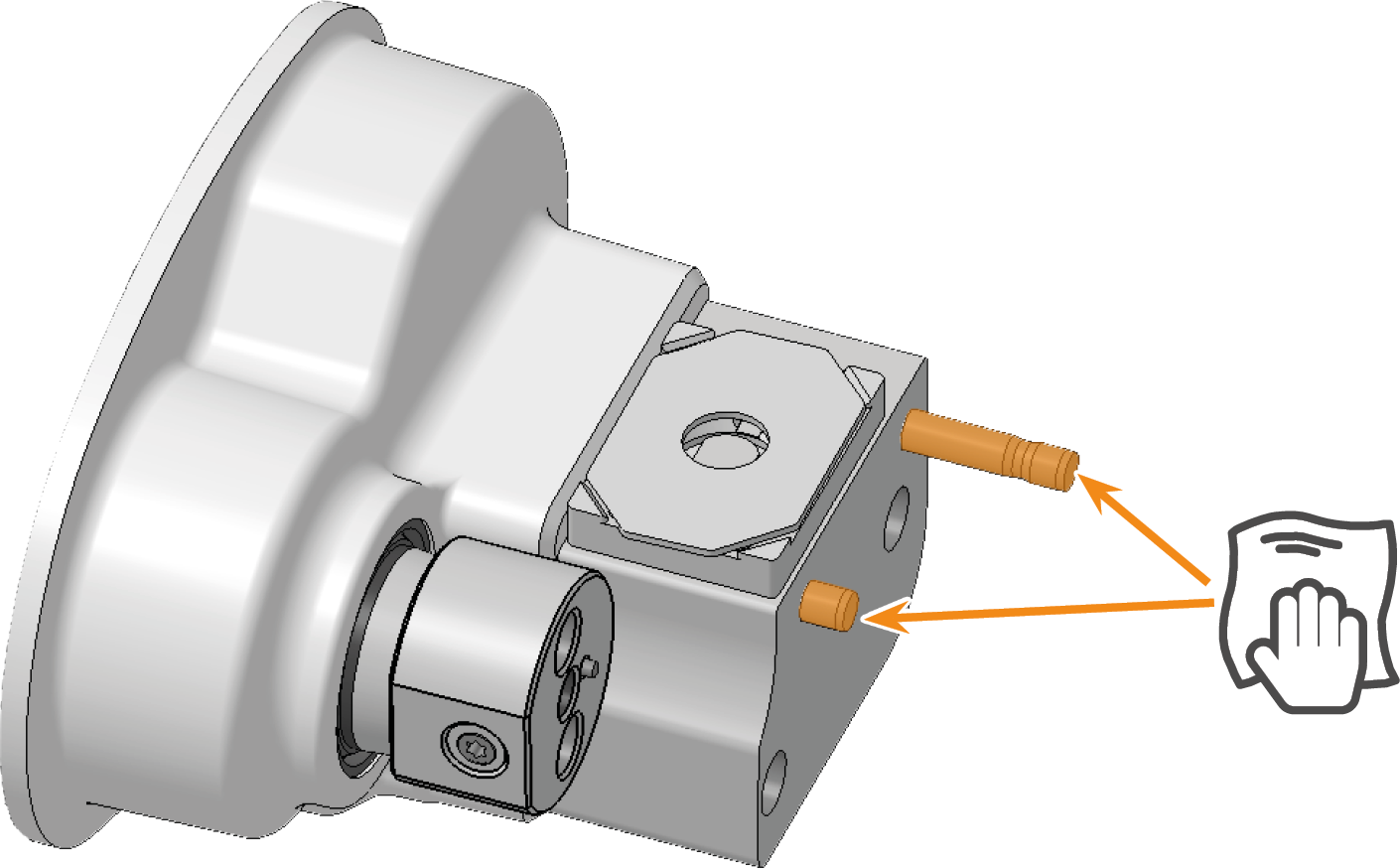

    6. Aplique un poco de grasa para pinzas de sujeción a los pernos del soporte de almacenes de herramientas.

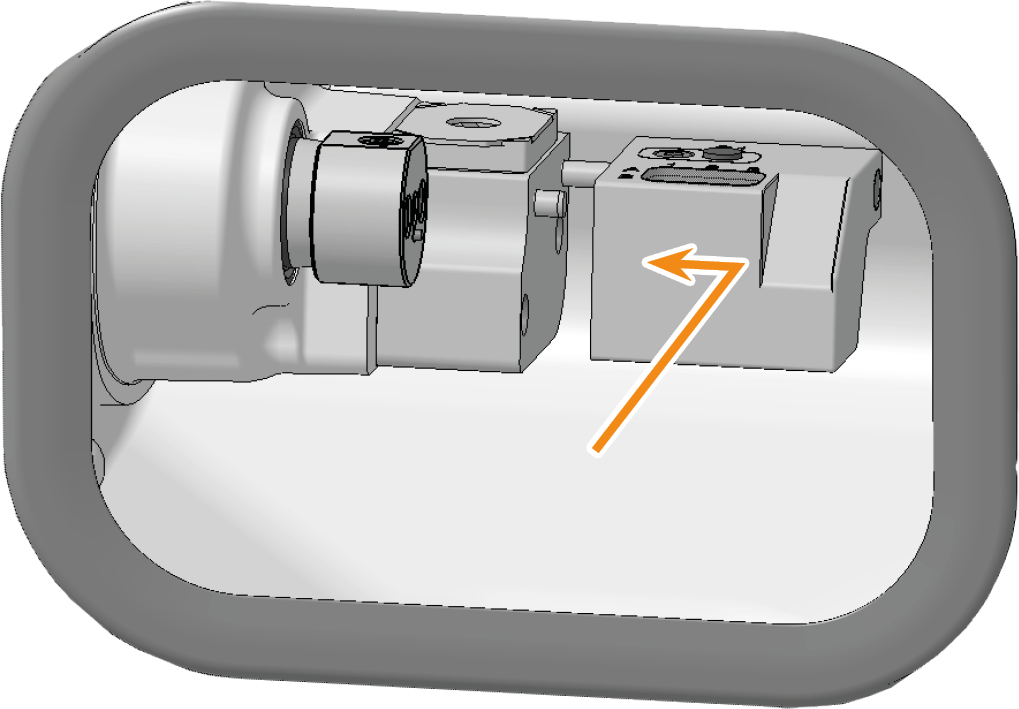

    7. Coloque el almacén de herramientas en el soporte de almacenes de herramientas.

    16.

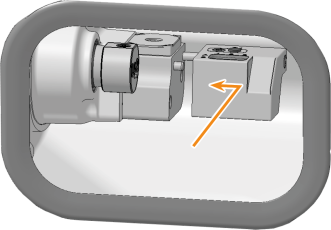

    Soporte de almacenes de herramientas marcado en naranja





  16. Cierre la puerta de la cámara de trabajo.

    17.

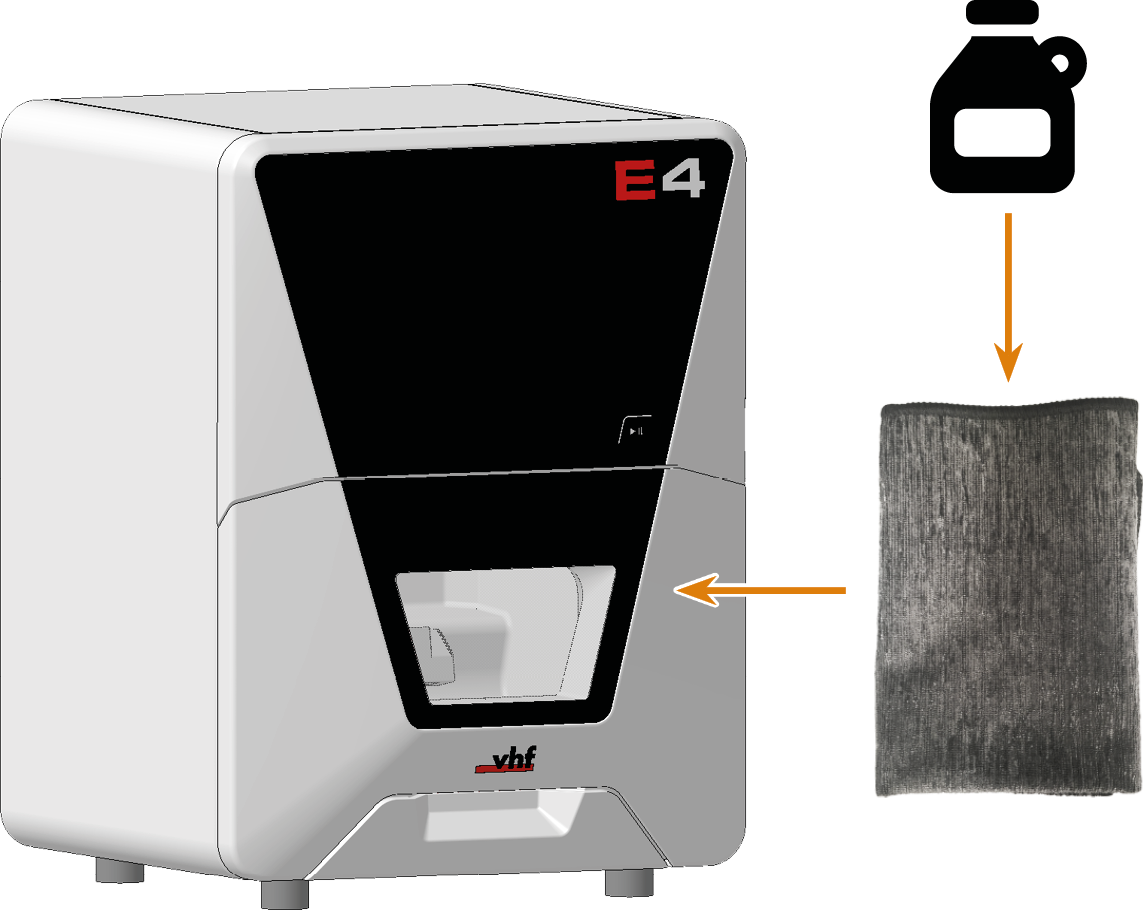

  17. Limpie la carcasa:

      ¡AVISO! Daños en la carcasa por producto y limpieza incorrectos

    1. Limpie la superficie con un paño de microfibra seco.

      Asegúrese de que no se desprendan los iconos adhesivos. Las láminas adhesivas son especialmente sensibles al frotamiento y a los productos de limpieza corrosivos.

    2. Si de esta forma no se elimina la suciedad, humedezca el paño. Utilice un limpiador de pH neutro si es necesario.

      • Evite el contacto de la superficie con sustancias alcalinas o ácidas. Especialmente los polvos metálicos muestran una reacción altamente sensible.

      • Si se utiliza un producto de limpieza especial para eliminar determinados tipos de suciedad, compruebe previamente si el producto es apto aplicándolo en una zona oculta de la pieza pintada.

  18. Abra la vista Sección de mantenimiento con el siguiente icono en la barra de iconos principal:

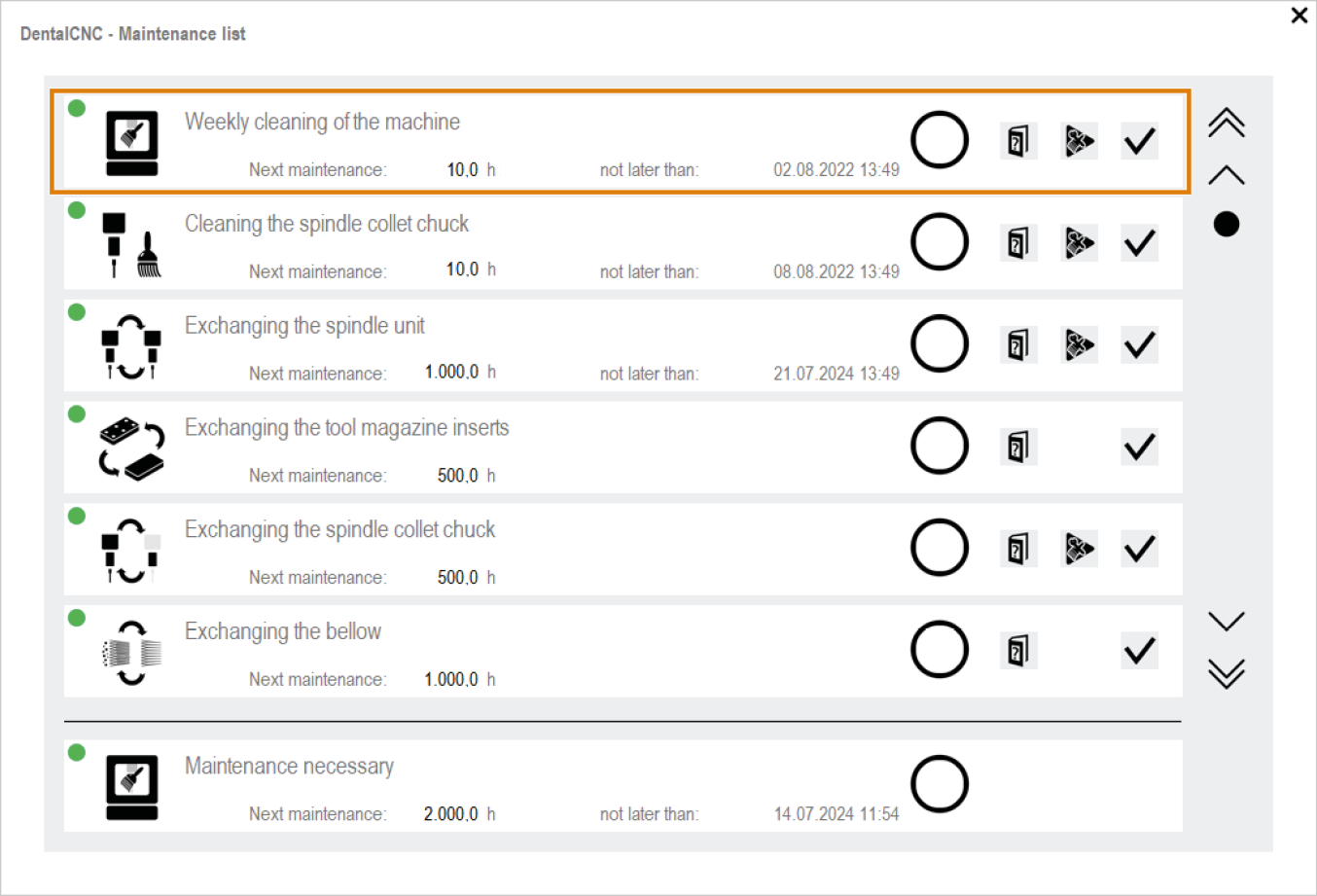

  19. Seleccione el icono de la entrada Limpieza semanal de la máquina.





  1. Tenga a mano:

    • 1 x Dispositivo de aspiración con filtro de clase M

      •

    • 1 x Cepillo

      •

    • 1 x Paño de limpieza

      •

    • 1 x Detergente suave (opcional)

    • 1 x Paño de microfibra

    • 1 x Grasa para pinzas de sujeción

    • 1 x Cepillo interdental

  2. Cierre la puerta de la cámara de trabajo.

  3. Mueva los ejes a la posición de limpieza seleccionando el icono representado en la vista Mecanizado en DentalCNC.

  4. Abra la puerta de la cámara de trabajo.

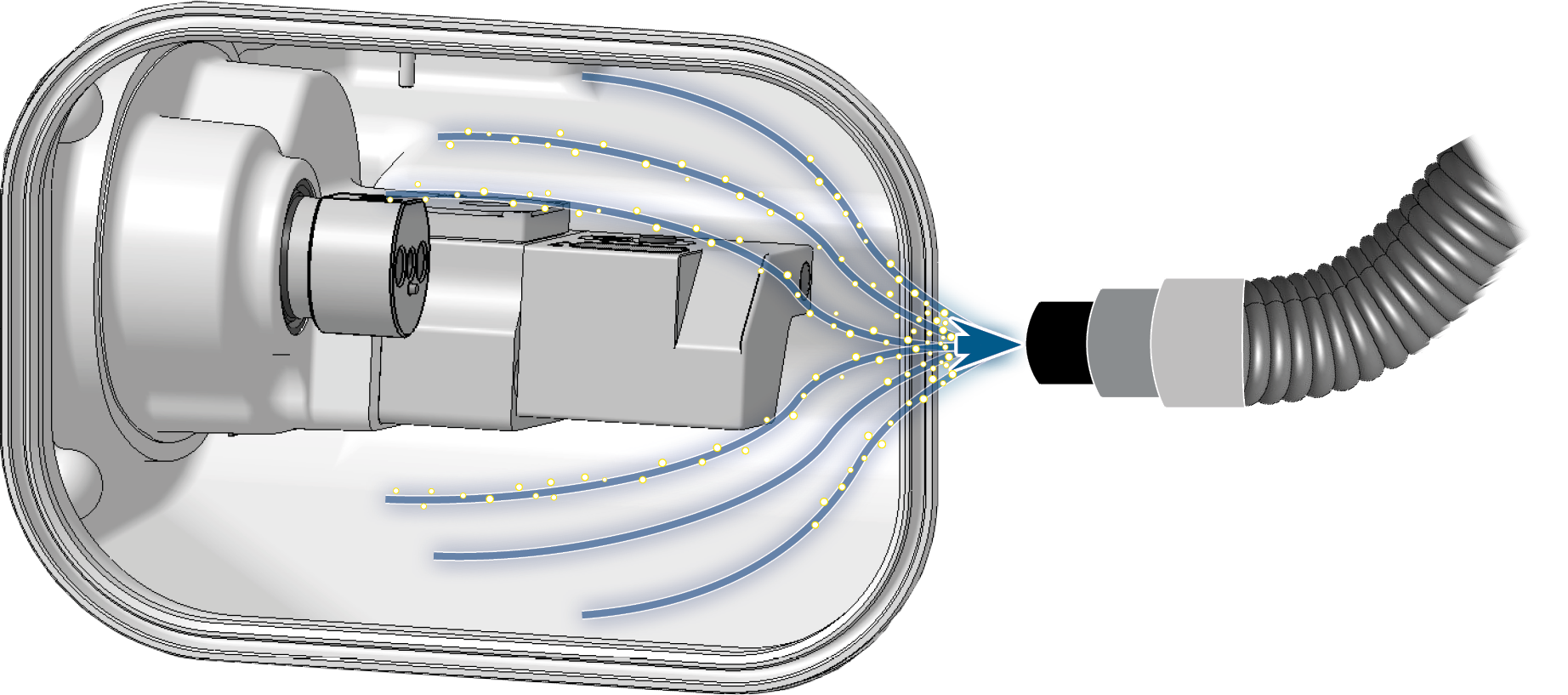

  5. Aspire la suciedad gruesa de la cámara de trabajo con la aspiradora.





  6. Limpie la mirilla por dentro con un paño. Utilice un limpiador suave si fuera necesario.

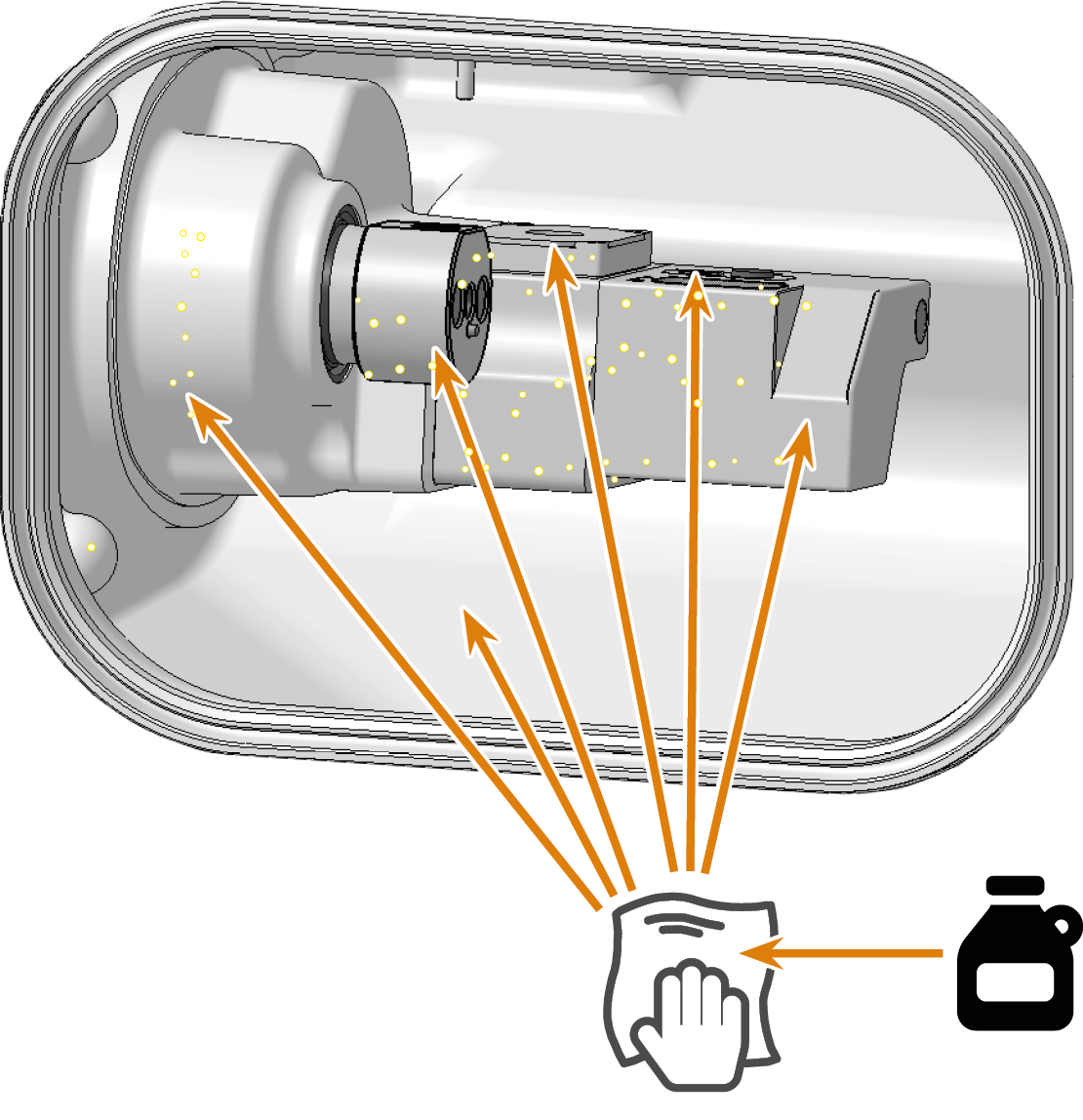

  7. Limpie todas las superficies y rendijas de la cámara de trabajo a fondo con el paño seco. Utilice un limpiador suave si fuera necesario.

  8. Limpie a fondo la junta de la puerta de la cámara de trabajo con el paño húmedo. Utilice un limpiador suave si fuera necesario.





  9. Limpie el portapiezas con el cepillo por todos lados. Limpie sobre todo el orificio del portapiezas.

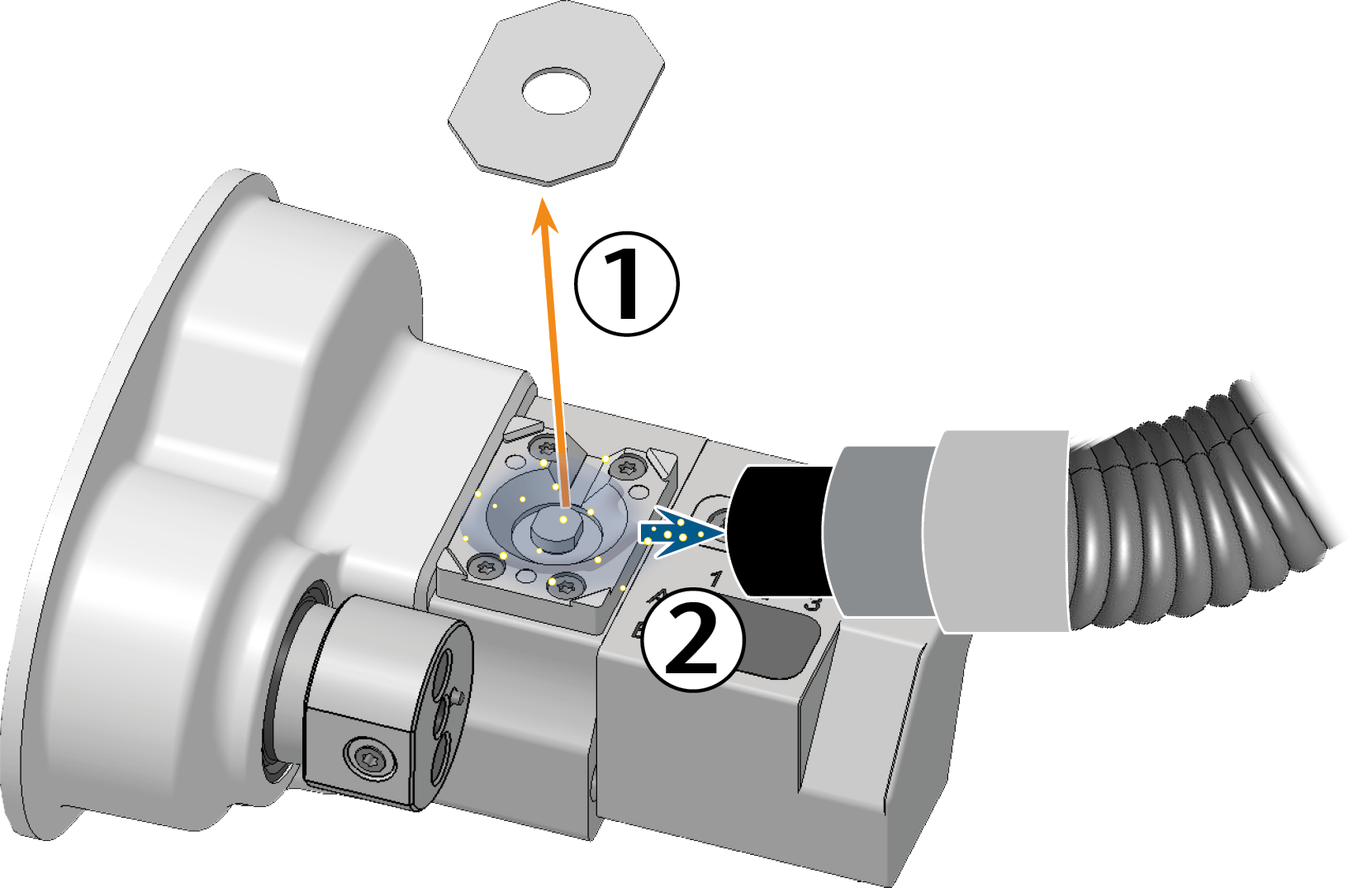

  10. Limpie el palpador de medición:

    1. Retire la cubierta del palpador de medición.

    2. Aspire los restos de mecanizado del palpador de medición.

    3. Vuelva a colocar la cubierta del palpador de medición:

      • La cubierta del palpador de medición se fija con un imán.

      • La cubierta del palpador de medición debe quedar enrasada con la superficie inferior y no debe doblarse.

      • Las herramientas deben poder empujar el palpador de medición completamente hacia abajo a través del orificio de la cubierta del palpador de medición.







  11. Limpie el almacén de herramientas y el soporte de almacenes de herramientas:

    1. Retire el almacén de herramientas de la cámara de trabajo.

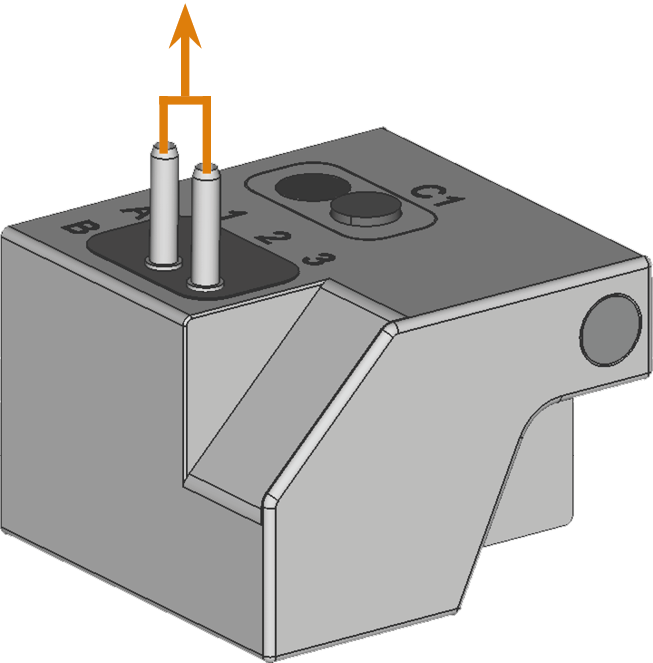

    2. Retire todas las herramientas del almacén de herramientas.

    3. Limpie a fondo el almacén de herramientas por todos los lados con el paño.

    4. Limpie los orificios del soporte de almacenes de herramientas con un cepillo interdental.

    5. Limpie a fondo el soporte de almacenes de herramientas con el paño.

    6. Aplique un poco de grasa para pinzas de sujeción a los pernos del soporte de almacenes de herramientas.

    7. Coloque el almacén de herramientas en el soporte de almacenes de herramientas.

    12.







    Soporte de almacenes de herramientas marcado en naranja





  12. Cierre la puerta de la cámara de trabajo.

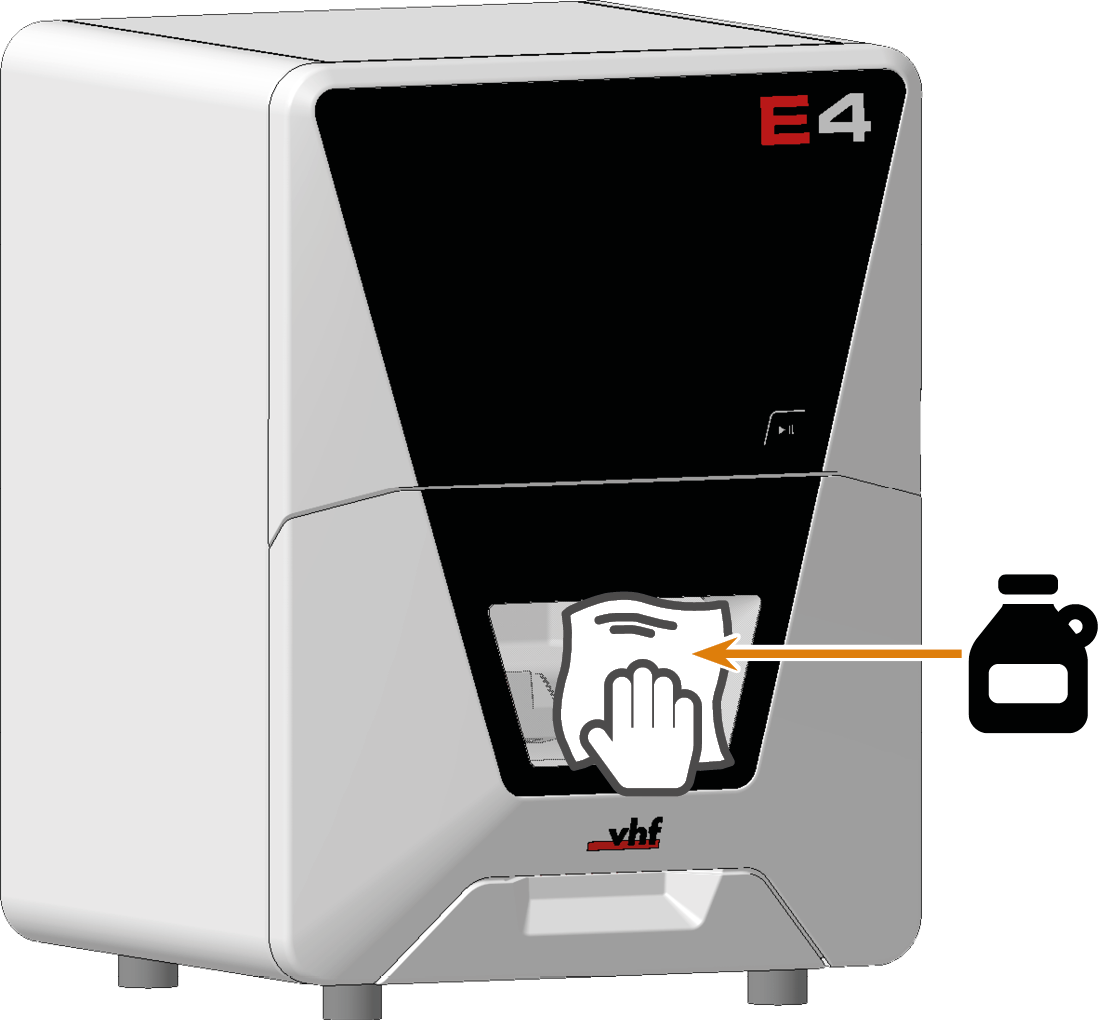

  13. Limpie la ventanilla con un paño. Utilice un limpiador suave si fuera necesario.





  14. Limpie la carcasa:

      ¡AVISO! Daños en la carcasa por producto y limpieza incorrectos

    1. Limpie la superficie con un paño de microfibra seco.

      Asegúrese de que no se desprendan los iconos adhesivos. Las láminas adhesivas son especialmente sensibles al frotamiento y a los productos de limpieza corrosivos.

    2. Si de esta forma no se elimina la suciedad, humedezca el paño. Utilice un limpiador de pH neutro si es necesario.

      • Evite el contacto de la superficie con sustancias alcalinas o ácidas. Especialmente los polvos metálicos muestran una reacción altamente sensible.

      • Si se utiliza un producto de limpieza especial para eliminar determinados tipos de suciedad, compruebe previamente si el producto es apto aplicándolo en una zona oculta de la pieza pintada.

  15. Abra la vista Sección de mantenimiento con el siguiente icono en la barra de iconos principal:

  16. Seleccione el icono de la entrada Limpieza semanal de la máquina.
