Visualización del material residual
La visualización del material residual le permite ver el grado de desviación entre el archivo STL original y los datos calculados. Utilice esta información para ver cuánto trabajo manual es necesario después del mecanizado o para optimizar el archivo STL original con el fin de reducir el trabajo manual adicional.
La visualización del material residual para un objeto solamente está disponible después de que haya finalizado el cálculo del objeto.
- Abra la Visualización del material residual con el siguiente icono de la barra de iconos principal:
La visualización del material residual
Visualización del material residual de un objeto
En el lado izquierdo de la visualización del material, se muestra una lista de objetos calculados que se almacenan en la pantalla del ordenador CAM
Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC..
- Para ver la visualización del material residual, seleccione el siguiente icono para el objeto deseado en la lista:
- La visualización del material residual se muestra en el lado derecho de la vista actual.
Visualización del material residual de un objeto (icono marcado en naranja)
Determinar las desviaciones
Cuando DentalCAM calcula los datos de objeto, pueden producirse desviaciones con respecto a los datos STL originales. Los colores de la superficie del objeto en la visualización del material residual muestran el grado de desviación. La leyenda en la esquina inferior derecha de la vista 3D muestra los diferentes colores y los valores de desviación que representan.

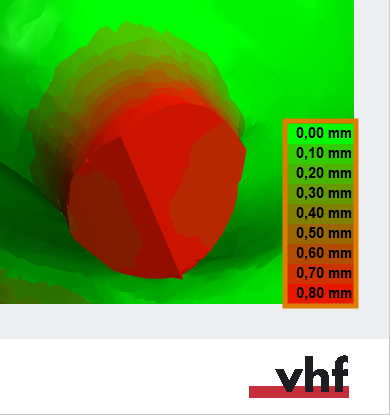

La leyenda (marcada en naranja) muestra los valores de desviación que representan los colores
