Reglas y recomendaciones para colocar conectores horizontales.
Este procedimiento pertenece al paso 6 del flujo de trabajo de anidamiento sencillo.
Flujo de trabajo de anidamiento sencillo
Este procedimiento pertenece a los pasos 14 del flujo de trabajo de anidamiento sencillo.
Flujo de trabajo de anidamiento completo
Unos conectores horizontales incorrectamente colocados son la causa más frecuente de unos malos resultados de mecanizado. Las reglas y recomendaciones de este artículo de ayuda ayudarán a evitar errores comunes.
- Abra la Vista de anidamiento para colocar conectores horizontales con el siguiente icono de la barra de iconos principal:
La vista de anidamiento para colocar conectores horizontales
Reglas generales para colocar conectores horizontales
Las siguientes reglas se aplican a los objetos anidados en discos y en bloques.
Posicionamiento de conectores horizontales en dirección X e Y
Colocar conectores horizontales uniformemente en todos los lados
Si solo coloca conectores horizontales en un lado, pueden producirse vibraciones durante el mecanizado. Esto puede causar que sufran daños la pieza en bruto o la herramienta.
Correcto (izquierda): conectores horizontales en todos los lados del objeto
Incorrecto (derecha): conectores horizontales en un solo lado del objeto
Colocar conectores horizontales con una distancia suficiente entre sí
Si no hay suficiente espacio entre los conectores horizontales, la boquilla de aire del husillo posiblemente no pueda eliminar con aire de la forma requerida los residuos de mecanizado, que pueden dañar la herramienta.
Correcto (izquierda): Distancia suficiente entre los conectores horizontales
Incorrecto (derecha): Distancia insuficiente entre los conectores horizontales
Colocar suficientes conectores horizontales
Debería colocar al menos 3 conectores horizontales para cada objeto. Los objetos con varias unidades generalmente requieren 2 conectores horizontales por unidad. De lo contrario pueden producirse vibraciones durante el mecanizado, lo que puede causar que sufran daños la pieza en bruto o la herramienta.
Correcto (izquierda): se han colocado suficientes conectores horizontales
Incorrecto (derecha): se han colocado muy pocos conectores horizontales
Posicionamiento de conectores horizontales en dirección Z
- Posicione todos los conectores horizontales en el ecuador. Si el ecuador se encuentra en la línea de preparación, posicione el conector horizontal aprox. 1 mm por encima del ecuador.
Ecuador marcado con flechas
Ecuador marcado con flechas
Usted debe posicionar todos los conectores horizontales completamente en el objeto.
El conector horizontal en la siguiente figura está posicionado demasiado alto. Solamente una parte del conector horizontal está posicionada en el objeto.
Posicionamiento incorrecto de un conector horizontal
El conector horizontal en la siguiente figura está posicionado demasiado bajo. Solamente una parte del conector horizontal está posicionada en el objeto. Adicionalmente, el conector horizontal está posicionado en la línea de preparación.
Posicionamiento incorrecto de un conector horizontal
El conector horizontal en la siguiente figura está posicionado correctamente en el ecuador.
Posicionamiento correcto de un conector horizontal
Colocar conectores horizontales en superficies con un grosor de material suficiente
Coloque siempre los conectores horizontales sobre superficies convexas con suficiente espesor de material. De lo contrario, la estabilidad de los conectores horizontales tal vez sea insuficiente y tenga que repasar los objetos manualmente.
La siguiente figura muestra una incrustación inlay donde el grosor de material en el lado izquierdo no es suficientemente alto para colocar un conector horizontal estable. El lado derecho es adecuado.

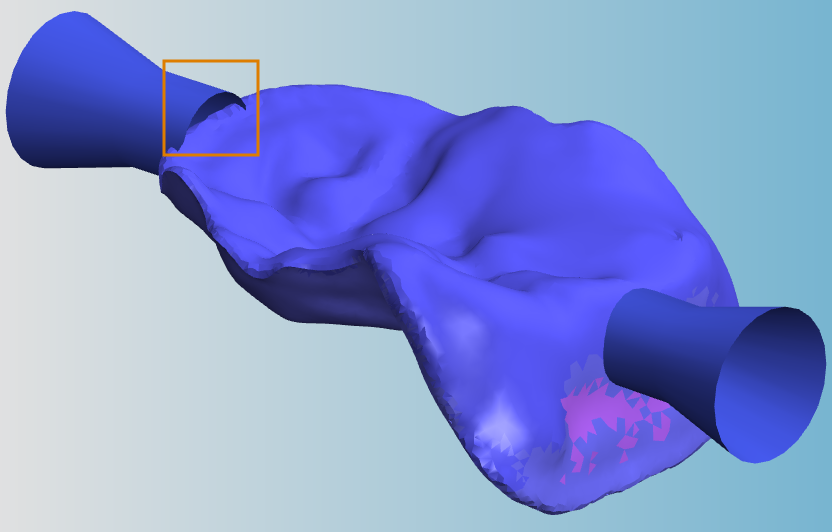

Un inlay con 2 conectores horizontales: el conector horizontal izquierdo está mal colocado
Adaptar objetos en bloques
En el caso de los bloques, la orientación estándar de los objetos puede ser inadecuada para el conector horizontal que va desde el objeto hasta el mango del bloque.

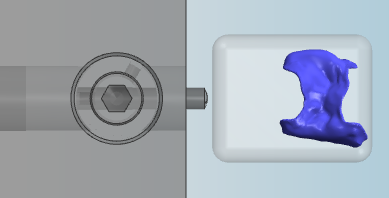

Orientación original de una incrustación inlay en un bloque (vista desde arriba)

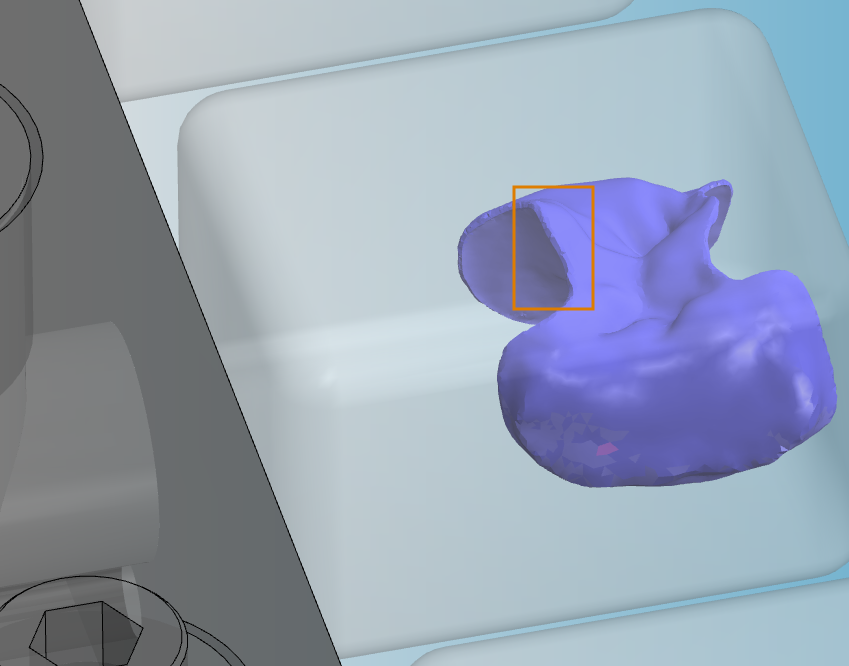

Orientación original de una incrustación inlay en un bloque (vista 3D)
En este caso tiene que girar el objeto alrededor del eje Z, de modo que pueda colocar el conector horizontal en una superficie con un grosor de material suficiente:

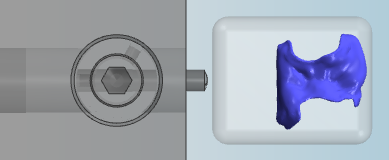

Después de rotar el inlay, puede colocar un conector horizontal en el lado adecuado (vista desde arriba)

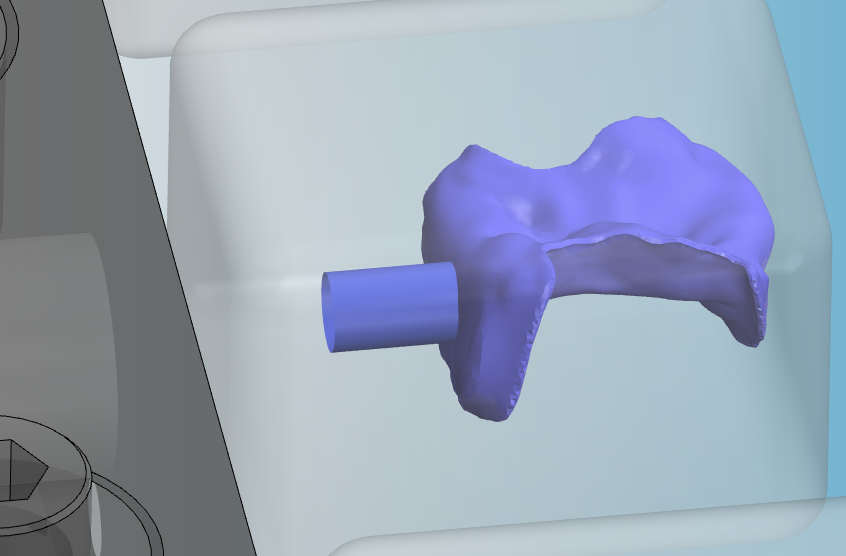

Después de rotar el inlay, puede colocar un conector horizontal en el lado adecuado (vista 3D)
Utilizar superficies convexas y evitar las superficies cóncavas
Coloque siempre los conectores horizontales sobre superficies convexas, pues estas superficies ofrecen un apoyo suficiente para los conectores horizontales. Si coloca los conectores horizontales en superficies cóncavas, la estabilidad puede ser insuficiente.

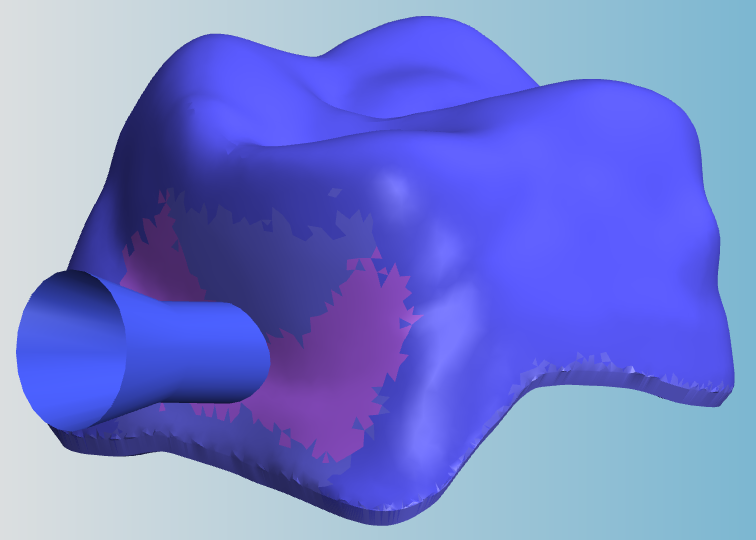

Conector horizontal sobre una superficie cóncava (incorrecto)

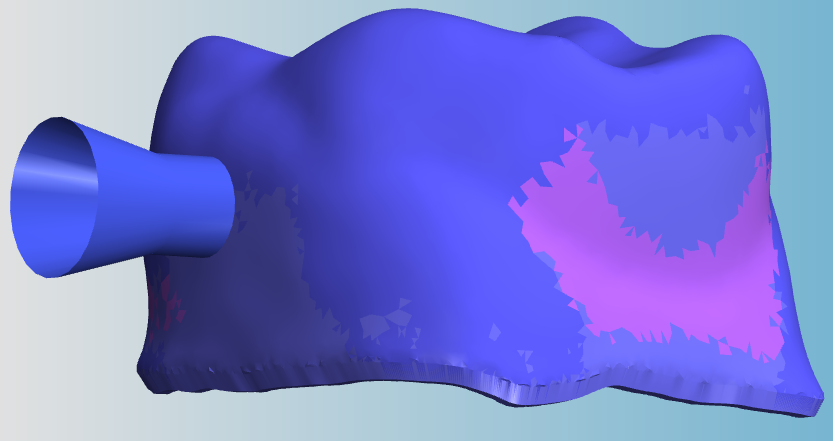

Conector horizontal sobre una superficie convexa (correcto)
¿Qué viene después?
Si ha terminado de anidar objetos en la pieza en bruto actual:
Si no sabe con certeza si ha terminado de anidar la pieza en bruto actual, consulte el flujo de trabajo de anidamiento simple y el completo:
