Gilt für: S5

Maschine anschließen

Die Installationsschritte bis zum Betrieb sind:

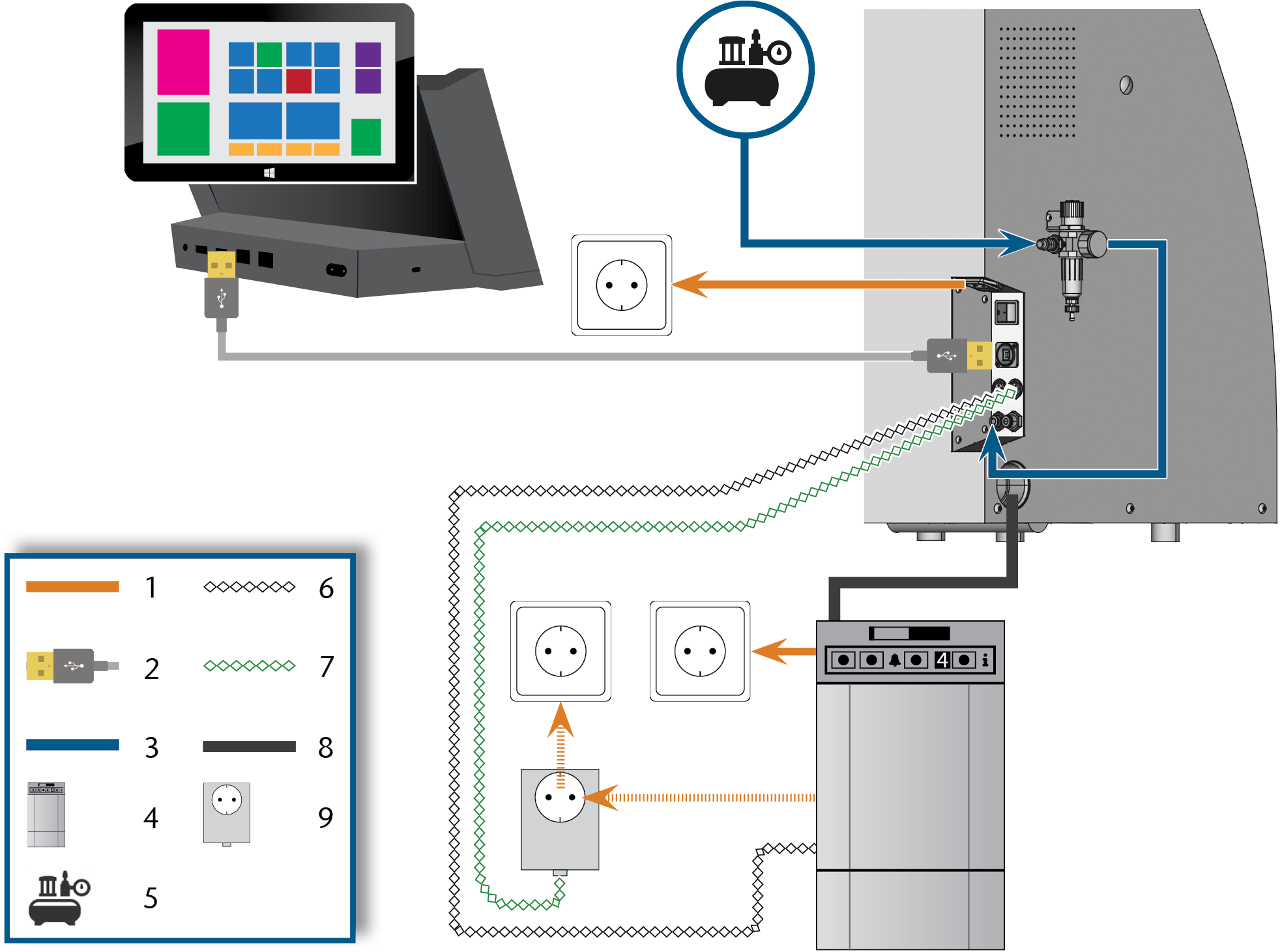

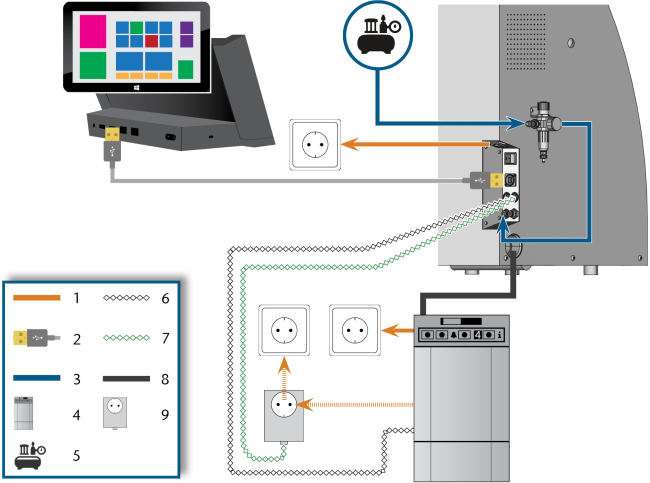

Maschineninstallation (Schema)

Stromverbindung herstellen

Für einen ordnungsgemäßen Betrieb benötigt die Maschine eine unterbrechungsfreie Stromversorgung.

1. Stecken Sie das mitgelieferte Netzkabel in den Netzanschluss am Anschlusspanel der Maschine.

2. ACHTUNG! Um Auftragsabbrüche zu vermeiden, installieren Sie bei regelmäßigen Stromausfällen oder häufigen Netzspannungsschwankungen eine Unterbrechungsfreie Stromversorgung (USV), Typ online / VFI (IEC 62040-3, Klasse 1).

3. Stecken Sie den Stecker des Kabels in eine durch einen Fehlerstromschutzschalter abgesicherte Steckdose.

Druckluft anschließen

Sie finden genaue Werte und zusätzliche Anforderungen im Kapitel zu den technischen Daten.  Technische Daten

Die Maschine benötigt die Druckluft für folgende Aufgaben:

• Zum Öffnen und Schließen der Spannzange beim Werkzeugwechsel.
• Für die Sperrluft der Spindel, die verhindert, dass Fremdkörper in die Spindel gelangen.
• Für die Sperrluft im Arbeitsraum, die Bearbeitungsrückstände von empfindlichen Maschinenteilen fernhält.
• Für den Ionisator.

Überblick Druckminderer

Die Maschine ist über einen Druckminderer an die externe Druckluftversorgung angeschlossen. Mit dem Druckminderer überwachen und regulieren Sie den Druck der eingehenden Luft.

Der Druckminderer wird mit der Maschine geliefert und muss bei der Installation der Maschine an der Seite des Maschinengehäuses montiert werden. Der Druckminderer hat folgende Anschlüsse:

• 1/8" Innengewinde, mit männlichem Druckluftanschluss zum Anschluss der externen Druckluftversorgung
• 6 mm Steckverbinder zum Anschließen der Maschine.

Auf der linken Seite der Maschine gibt es zwei Bohrungen, die Sie für die Installation des Druckminderers an der Maschine nutzen können.

• Installieren Sie den Druckminderer in einer senkrechten Position; verwenden Sie die Linsenkopfschrauben, die sich in den Bohrungen befinden.

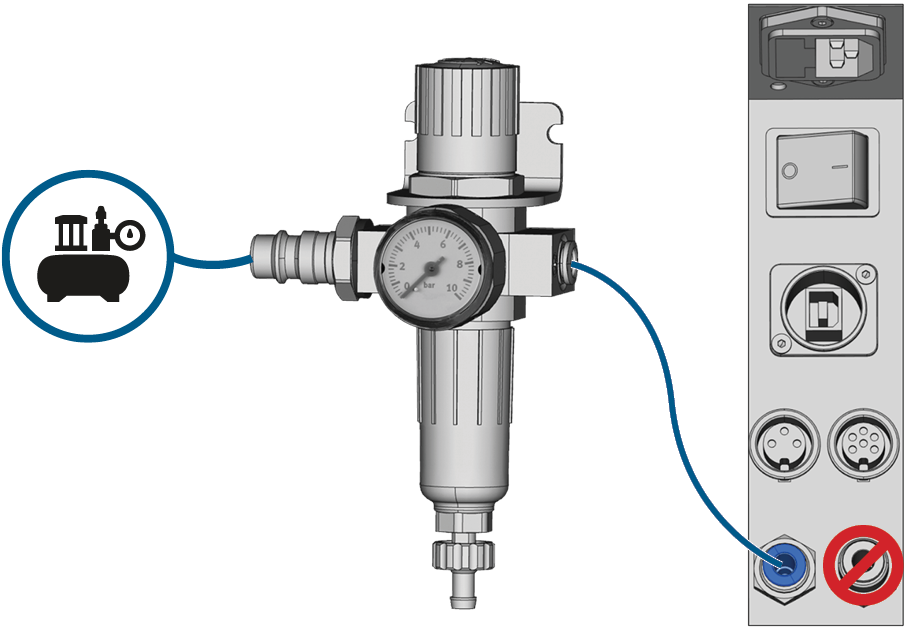

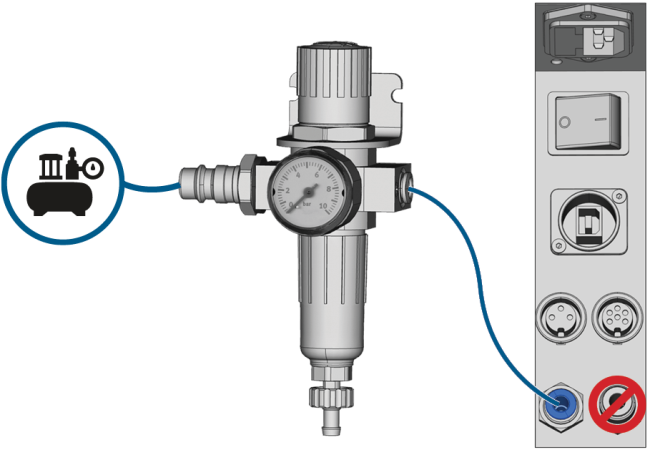

Druckluftschlauch anschließen

ACHTUNG! Der blaue Anschluss für Druckluft darf nicht mit dem Edelstahlanschluss für Kühlflüssigkeit verwechselt werden. Andernfalls funktioniert die Maschine nicht ordnungsgemäß.

1. Schließen Sie die externe Druckluftversorgung.
2. Verbinden Sie mit dem mitgelieferten Druckluftschlauch den rechten Druckluftanschluss des Druckminderers mit dem Druckluftanschluss der Maschine.
3. Verbinden Sie die externe Druckluftversorgung mit dem linken Druckluftanschluss des Druckminderers.
4. Stellen Sie sorgfältig sicher, dass alle externen Druckluftschläuche ordnungsgemäß in ihren Anschlüssen sitzen und dass die Schläuche und Anschlüsse unbeschädigt sind.
5. Wenn alle Schläuche und Anschlüsse ordnungsgemäß installiert und unbeschädigt sind, öffnen Sie die externe Druckluftversorgung.

Luftdruck per Druckminderer einstellen

Das Einstellen des Luftdrucks ist nur nötig, falls der angezeigte Druck auf dem Manometer nicht zwischen dem minimalen und dem maximalen Luftdruck liegt. Sie finden genaue Werte und zusätzliche Anforderungen im Kapitel zu den technischen Daten.

1. Ziehen Sie den Drehknopf oben auf der Wartungseinheit ein kleines Stück heraus.

2. Drehen Sie den Drehknopf in die gewünschte Richtung:
   • Drehen Sie es in Richtung „+“, um den Druck zu erhöhen
   • Drehen Sie ihn in Richtung „-“, um den Druck zu verringern
3. Drücken Sie den Drehknopf wieder herunter.
• Die Drucklufteinstellung ist arretiert und kann nicht unbeabsichtigt verändert werden.

Absauganlage installieren

Komponenten der Absauganlage:

Komponente	Quelle	Erforderlich?	Voraussetzung
Absauggerät inkl. Saugschlauch	Kundendienst, Fachhändler	Ja	–
Schalteinheit	Kundendienst*	Nein	Datenkabel wird nicht verwendet
Datenkabel für unterstützte Absauggeräte	Hersteller des Absauggeräts	Nein	Unterstütztes Absauggerät; Schalteinheit nicht verwendet
Schlauchanschluss	Kundendienst	Wenn der Saugschlauch nicht passt	–

*Die Schalteinheit ist nicht weltweit erhältlich.

Anforderungen an das Absauggerät

Sie finden genaue Werte und zusätzliche Anforderungen im Kapitel zu den technischen Daten.  Technische Daten

• Verwenden Sie ausschließlich ein Absauggerät mit den folgenden Eigenschaften:

• Ausgelegt für den gewerblichen Einsatz im Dentalbereich
• Ausgestattet mit einem Filter der Filterklasse M
• Verfügt über Schutzvorrichtungen, die Sie vor statischen Entladungen schützt (z. B. durch einen anti-statischen Saugschlauch)

Absauggerät anschließen

Sie installieren das Absauggerät folgendermaßen:

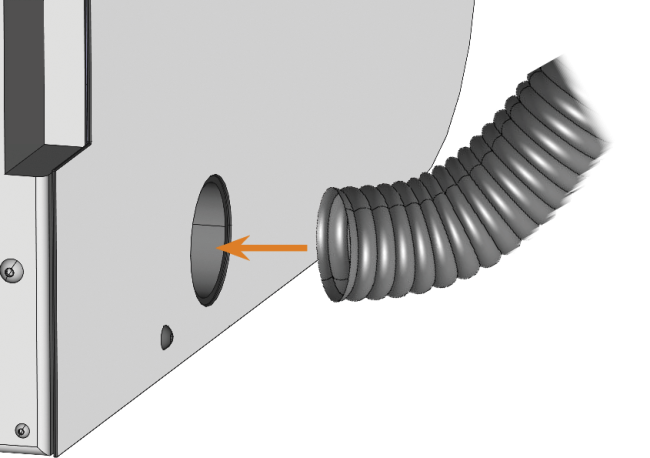

Saugschlauch mit optionalem Schlauchanschluss anschließen

Wenn Sie den Saugschlauch des Absauggeräts nicht direkt an die Maschine anschließen können, installieren Sie den Schlauchanschluss folgendermaßen:

1. Drehen Sie das Gewinde des Schlauchanschlusses entgegen dem Uhrzeigersinn, bis der Anschluss vollständig geöffnet ist.

Wenn sich das Gewinde dabei löst, setzen Sie es wieder auf den Anschluss und drehen es einmal im Uhrzeigersinn, sodass es wieder mit dem Anschluss verschraubt ist.

2. Führen Sie den Saugschlauch des Absauggeräts in den Schlauchanschluss auf der Gewindeseite ein.




3. Drehen Sie das Gewinde am Schlauchanschluss im Uhrzeigersinn bis zum Anschlag.
4. Führen Sie den Schlauchanschluss in die Öffnung für die Absauganlage an der Maschine ein. Stellen Sie sicher, dass er fest angeschlossen ist.

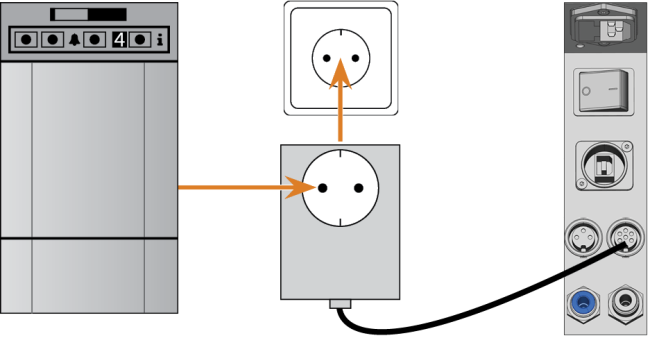

Schalteinheit anschließen

Wenn Sie möchten, dass die Maschine das Absauggerät automatisch ein- und ausschaltet, aber kein Datenkabel verfügbar ist, verwenden Sie die optionale Schalteinheit. Die Schalteinheit ist nicht weltweit erhältlich.

1. Verbinden Sie das Netzkabel des Absauggeräts mit der Schalteinheit.
2. Verbinden Sie das Steuerungskabel der Schalteinheit mit der Absaugschnittstelle am Anschlusspanel der Maschine.
3. Stecken Sie die Schalteinheit in eine Steckdose.
