Technische Daten
Abmessungen (B/T/H)
|
|
Einheit |
Wert |
|---|---|---|
|
Grundfläche (ca.) |
mm in |
599 x 266 23,6 x 10,5 |
|
Gehäuse vollständig geschlossen (ca.) |
mm in |
700 x 444 x 561 27,6 x 17,5 x 22,1 |
|
Mindestplatzbedarf für den Betrieb (ca.) |
mm in |
1050 x 770 x 600 27,6 x 26,9 x 22,1 |
Basissystem
|
|
Einheit |
Wert |
|---|---|---|
|
Gewicht (ca.) |
kg lbs |
106 234 |
|
Achsen – Drehachse A |
|
5 360° / ± 30° |
|
Überspannungskategorie (IEC 60664-1) |
|
II |
Externe Druckluftversorgung
|
|
Einheit |
Wert |
|---|---|---|
|
Min. / max. Luftdruck |
psi |
6 / 8 90 / 120 |
|
Empfohlener Luftdruck |
psi |
7 100 |
|
Druckluftverbrauch (ca.) – Nassbearbeitung
– Trockenbearbeitung
|
l/min cfm l/min cfm |
30/35 (bei 6/8 bar) 1,1/1,2 cfm (bei 90/120 psi) 60/73 (bei 6/8 bar) 2,1/2,6 (bei 90/120 psi) |
|
Luftreinheit (ISO 8573-1:2010) |
|
Feststoffpartikel: Klasse 3 Wasser: Klasse 4 Gesamtölgehalt: Klasse 3 |
Externe Absauganlage
|
|
Einheit |
Wert |
|---|---|---|
|
Mindestabsaugleistung |
l/min cfm |
3.000 (bei 220 hPa) 105,9 (bei 3,2 psi) |
|
Absauggerät |
|
Ausgelegt für den gewerblichen Einsatz im Dentalbereich Ausgestattet mit einem Filter der Filterklasse M |
Umgebungsbedingungen
|
|
Einheit |
Wert |
|---|---|---|
|
Relative Luftfeuchtigkeit |
|
80%, nicht kondensierend |
|
Umgebungstemperatur für Lagerung/Transport |
°C °F |
‑20 – 60 -4 – 140 |
|
Umgebungstemperatur für den Betrieb |
°C °F |
10 – 35 50 – 95 |
|
Standorttyp |
|
Innenräume |
|
Maximale Höhe über dem mittleren Meeresspiegel |
m ft |
2000 6561 |
|
Umgebungsluft (IEC 60664-1) |
|
Staubfrei, Verschmutzungsgrad 2 |
|
Elektromagnetische Abstrahlung (IEC 61326-1) |
|
Wohn-, Geschäfts- und Gewerbebereiche |
|
Elektromagnetische Störeinstrahlung (IEC 61326-1) |
|
Industrielle Umgebung |
Spindel
|
|
Einheit |
Wert |
|---|---|---|
|
Modell |
|
SFS 300P (synchron) |
|
Maximale Drehzahl |
U/min |
60.000 |
|
Nennleistung bei Dauerbelastung (S1) |
W |
300 |
|
Nennleistung bei ununterbrochenem periodischem Betrieb (S6) |
W |
450 |
|
Maximale Abgabeleistung (Pmax) |
W |
600 |
|
Durchmesser Spannzange |
mm |
3 |
Standardrohlingshalter
|
|
Einheit |
Wert |
|---|---|---|
|
Min. / max. Rondendurchmesser |
mm |
98,3 / 98,7 |
|
Maximale Rondenhöhe |
mm |
30 |
|
Min. / max. Höhe des Rondenrands |
mm |
10 / 10,5 |
Schallemission
|
Betriebszustand |
Einheit |
Wert |
|---|---|---|
|
Bearbeitung |
dB(A) |
77 dB(A) |
|
Alle anderen Betriebszustände |
dB(A) |
<70 dB(A) |
|
Messbedingung |
Wert |
|---|---|
|
Bearbeitetes Material |
CoCr |
|
Zustand des Werkzeugs |
verschlissen |
|
Gemessener Wert |
Schalldruckpegel (Entfernung: 1 m) |
|
Messung nach |
ISO 3746, Genauigkeitsklasse 3 |
Anschlüsse
|
|
Einheit |
Wert |
|---|---|---|
|
Druckluftanschluss, Steckverbinder (Durchmesser) |
mm |
6 |
|
Stromanschluss (und maximale Leistungsaufnahme in Watt) |
V AC Hz W |
100 – 240 50/60 850, Glassicherung T6,3A L250V |
|
USB-Anschluss |
|
2.0 A |
|
Datenport für unterstütztes Absauggerät oder Schalteinheit |
|
Ja |
|
Schlauchanschluss für externe Absauganlage (Durchmesser) |
mm |
45 |
|
Datenanschluss für Nass-Schleif-Modul |
|
Ja |
|
Schlauchanschluss für Nass-Schleif-Modul (Durchmesser) |
mm |
6 |

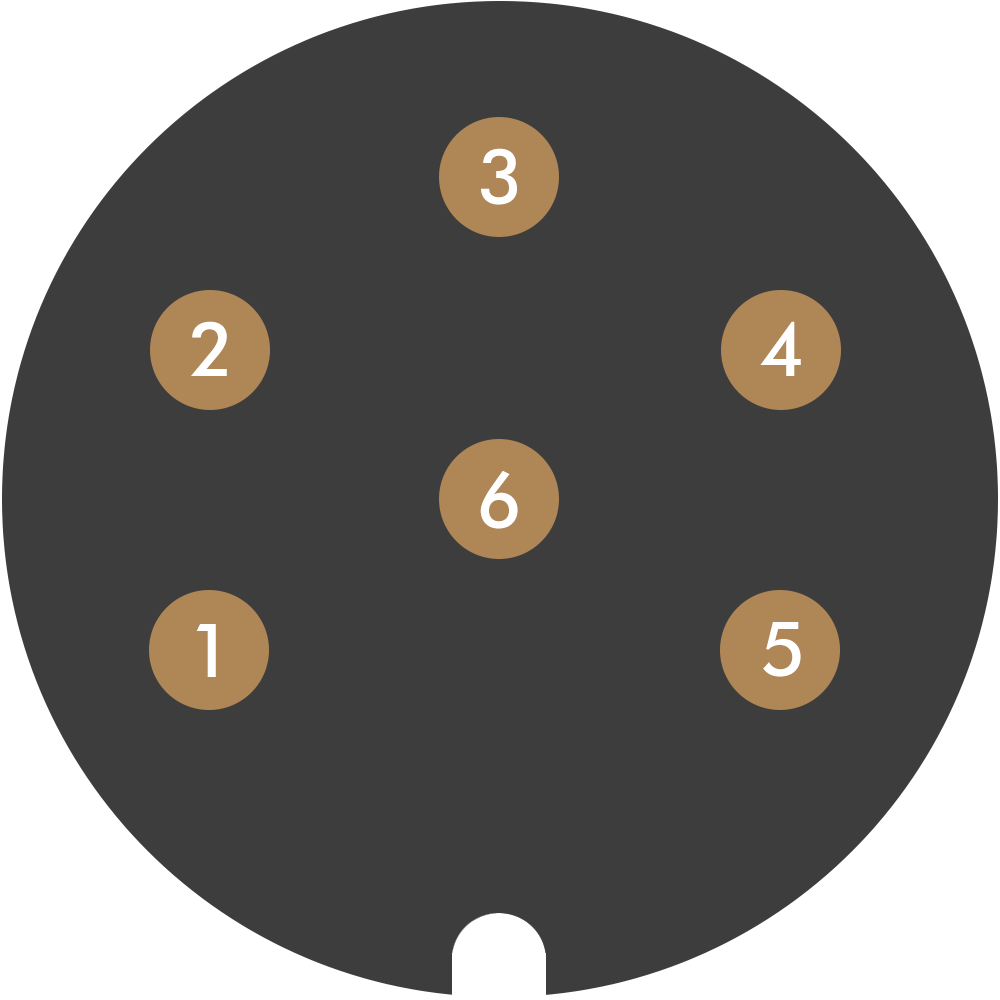

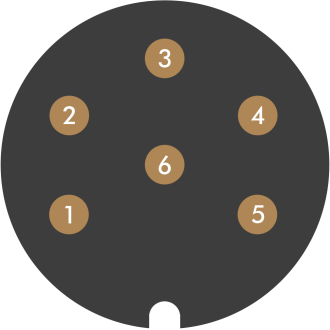

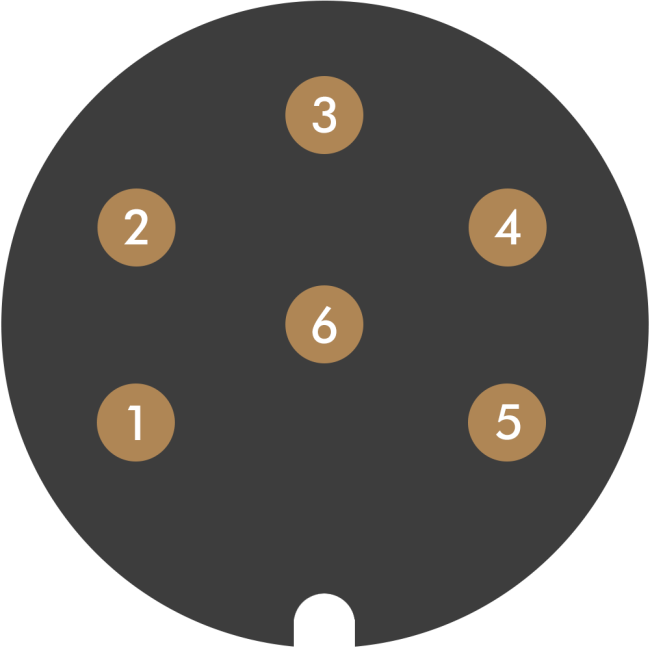

Pinbelegung des Datenports für das Absauggerät
80%, nicht kondensierend
- + 24 V, geschaltet, Ausgang 1
- + 24 V, geschaltet, Ausgang 2 (nicht verwendet)
- + 24 V, kontinuierlich
- Rücksignaleingang, Ausgang 2 (nicht verwendet)
- Rücksignaleingang, Ausgang 1 (nicht verwendet)
- Erdung (PE)
