Gilt für: R5

Kühlflüssigkeit einfüllen

Der Workflow für die Restaurationserstellung ist folgendermaßen:

→

→

→

→

→

→

ACHTUNG! Eine Nassbearbeitung ohne ausreichend Kühlflüssigkeit führt zu Werkzeugschäden und schlechten Bearbeitungsergebnissen.

Ohne ausreichend Kühlflüssigkeit im Behälter ist eine Nassbearbeitung nicht möglich.

  1. ACHTUNG! Halten Sie Kühlflüssigkeit bereit, die folgenden Anforderungen entspricht:

    • Trinkwasser – für einige Rohlingstypen müssen Sie Kühlschmierstoff hinzufügen (siehe unten)
    • kein Zusatz von Chlor
    • kein destilliertes Wasser
    • kein kohlensäurehaltiges Wasser
  2. Schließen Sie die Arbeitsraumtür.
  3. Öffnen Sie das Kombifach.

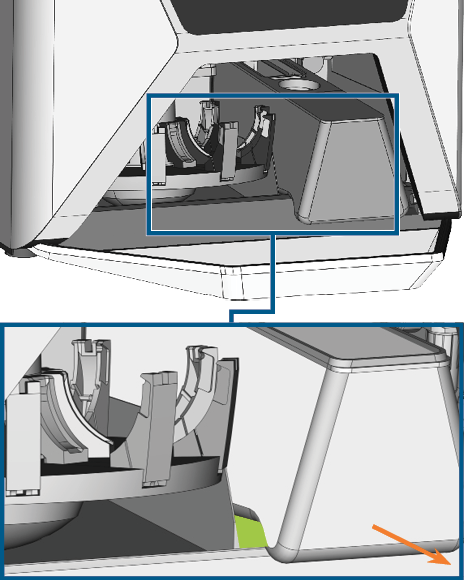

  4. Ziehen Sie den Kühlflüssigkeitsbehälter aus dem Kombifach heraus.

    5. Die Abdeckung des Kühlflüssigkeitsbehälters verhindert nicht, dass Kühlflüssigkeit beim Kippen ausläuft.



  5. Falls sich Kühlflüssigkeit im Kühlflüssigkeitsbehälter befindet, leeren und reinigen Sie den Kühlflüssigkeitsbehälter.

    Kühlflüssigkeit wechseln und den Kühlflüssigkeitsbehälter reinigen

  6. Nehmen Sie die Abdeckung inklusive Siebkorb vom Kühlflüssigkeitsbehälter ab.

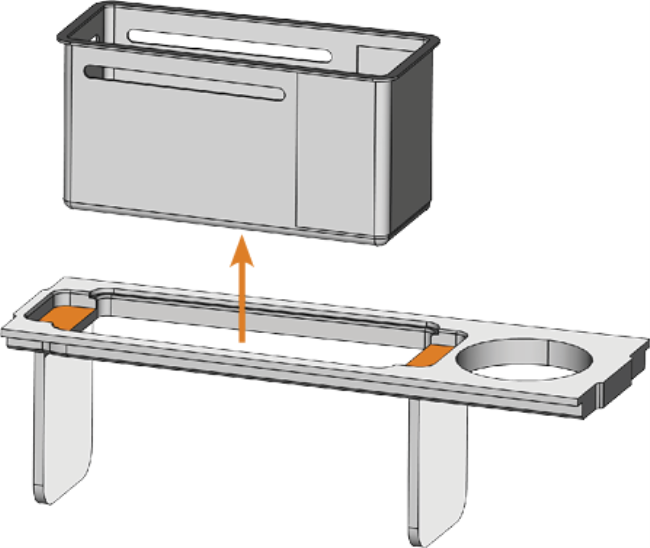

  7. Ziehen Sie den Siebkorb nach oben aus der Abdeckung.

    8.

  8. Füllen Sie Kühlflüssigkeit bis zur Markierung max. in den Kühlflüssigkeitsbehälter ein.

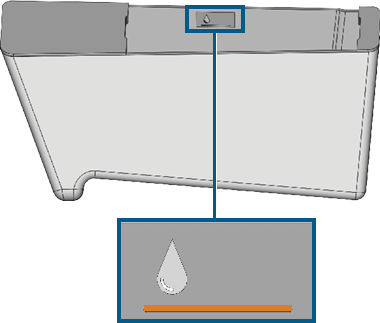

    9. Die maximale Markierung (orange) auf dem Etikett im Tank

  9. Bei der Bearbeitung von Titan-Rohlingen: Fügen Sie den Kühlschmierstoff Tec Liquid Pro zur Kühlflüssigkeit hinzu. Das Mischungsverhältnis ist auf dem Flaschenetikett angegeben. Bestimmen Sie den pH-Wert der Kühlflüssigkeit. pH-Wert der Kühlflüssigkeit bestimmen

  10. Setzen Sie den Siebkorb in die Abdeckung des Behälters ein und legen Sie die Abdeckung auf den Behälter.

  11. Entfernen Sie Schmutz / Fremdkörper von der Kupplung des Kühlflüssigkeitsbehälters und dem Gegenstück in der Maschine.

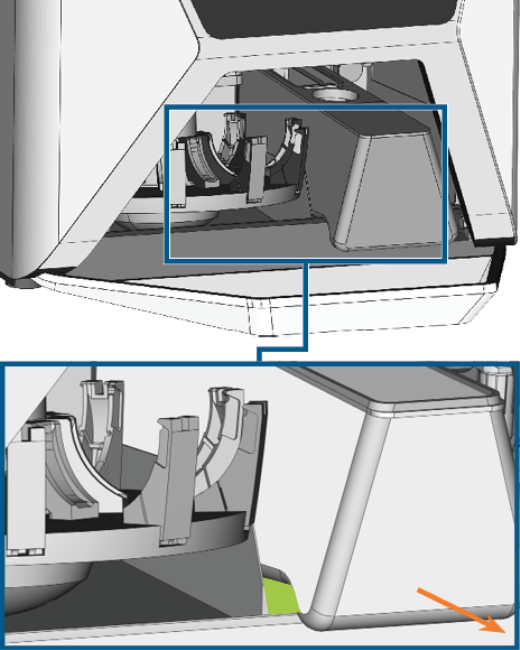

  12. Drücken Sie den Kühlflüssigkeitsbehälter in das Kombifach, bis er ordnungsgemäß mit der Maschine verbunden ist.

pH-Wert der Kühlflüssigkeit bestimmen

Wenn Sie der Kühlflüssigkeit einen Kühlschmierstoff hinzugefügt haben, müssen Sie den pH-Wert der Kühlflüssigkeit überprüfen, um festzustellen, ob Sie sie austauschen müssen.

  • Ermitteln Sie den pH-Wert der Kühlflüssigkeit direkt nach dem Einfüllen des Kühlschmierstoffs und wenn Sie die Maschine 2 Tage lang nicht benutzt haben.
  • Gehen Sie wie folgt vor, um den pH-Wert der Kühlflüssigkeit mit Teststreifen zu bestimmen:

Teststreifen sind beim Kundendienst erhältlich.

  1. Halten Sie einen Teststreifen einige Sekunden lang in die Kühlflüssigkeit.
  2. Vergleichen Sie die Farben auf dem Teststreifen mit der Angabe auf der Dose der pH-Teststreifen.
    • Die Farben auf dem Teststreifen stimmen mit dem pH-Wert 9 auf dem Behälter überein.

Benutzter pH-Teststreifen (rechts) und Angaben auf dem Behälter

  1. Der pH-Wert wie auf der Dose angegeben
  2. Farben wie auf der Dose angegeben
  3. pH-Teststreifen, der für das Prüfen der Kühlflüssigkeit verwendet wurde
  • Falls der pH-Wert unter 9 liegt oder wenn das Wechselintervall in der Wartungstabelle überschritten wurde, tauschen Sie die Kühlflüssigkeit aus.
