Gilt für: E3, E4

Fixierriegel der Seitenwände austauschen

Die Abbildungen in dieser Beschreibung zeigen die E4, die relevanten Komponenten der E3 sind jedoch identisch oder sehr ähnlich. Die beschriebene Vorgehensweise gilt für beide Maschinen.

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Falls die Seitenwände nicht mehr halten, tauschen Sie die Fixierriegel aus.

  1. Halten Sie bereit:

    • Winkelschraubendreher TX10



    • Ersatz-Fixierriegel, Anzahl nach Bedarf



  2. Schalten Sie die Maschine am Hauptschalter aus.



  3. Trennen Sie die Maschine von allen Leitungen.

  4. Entfernen Sie die Seitenwand, an der Sie die Fixierriegel austauschen möchten.

    Maschinengehäuse auseinanderbauen und zusammenbauen

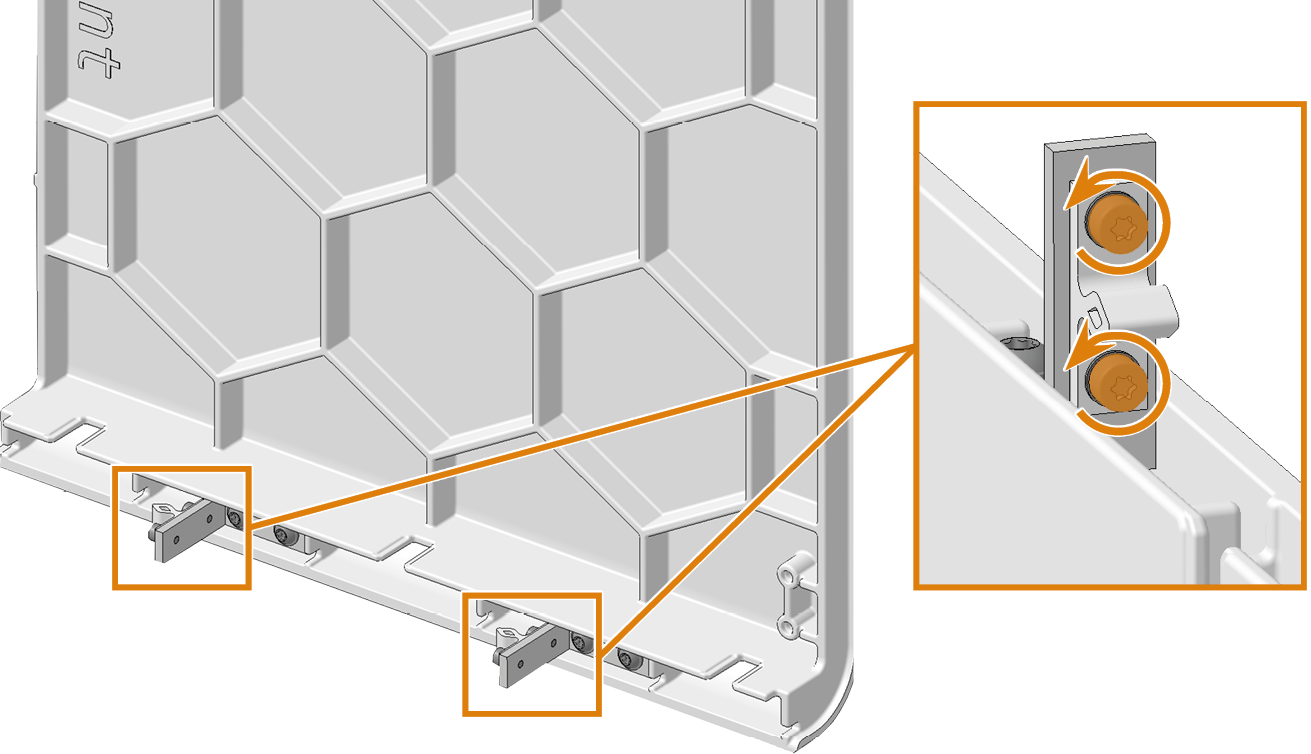

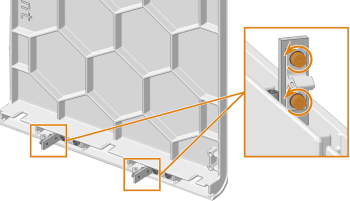

  5. Ersetzen Sie die Stecker der beschädigten Fixierriegel an der Seitenwand:

    1. Lösen Sie die 2 Schrauben und entfernen Sie Stecker und Schrauben aus der Maschine.

    2. Schrauben Sie die Ersatzstecker in gleicher Position an. Verwenden Sie die Schrauben des Ersatzartikels.

    6.



  6. Nur E4:

    Falls Sie die Fixierriegel der linken Seitenwand austauschen möchten:

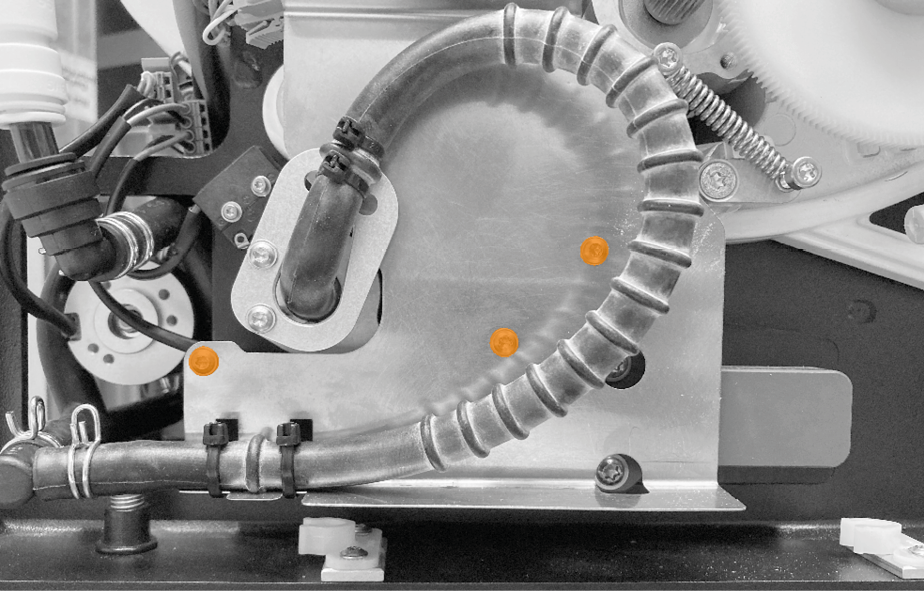

    1. Entfernen Sie die 3 Schrauben der Schlauchführung.

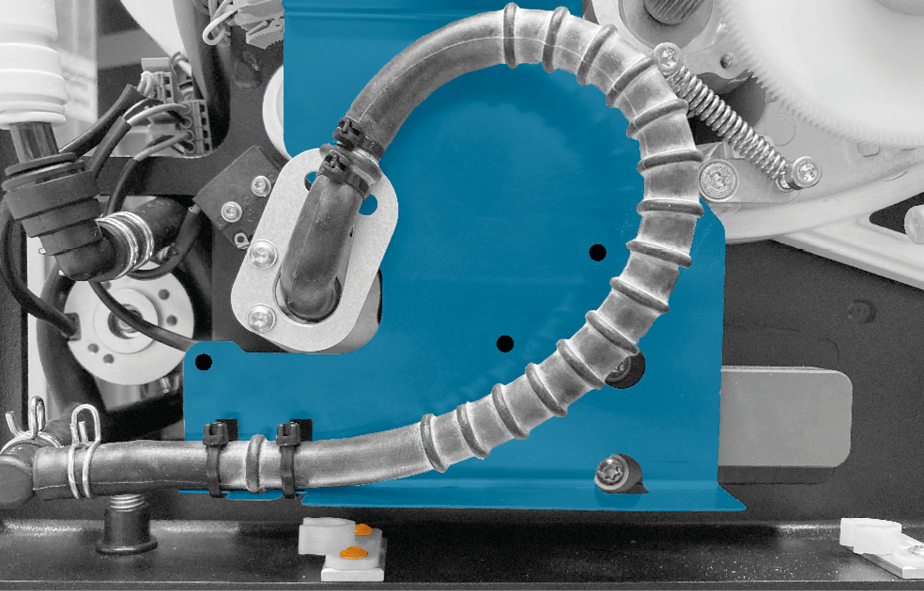

    2. Bewegen Sie die Schlauchführung in eine Position, in der Sie mit dem Winkelschraubendreher die Schrauben der Buchsen der Fixierrigel erreichen. Halten Sie die Schlauchführung (blau markiert) in dieser Position.

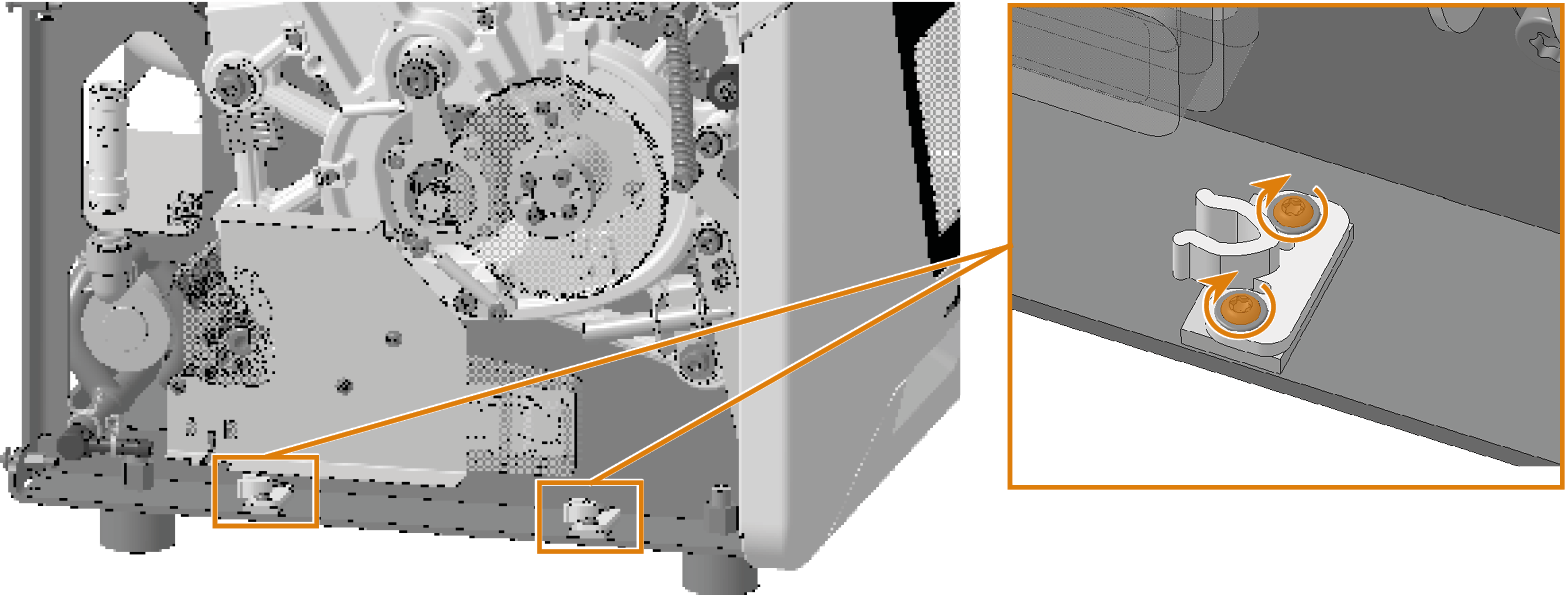

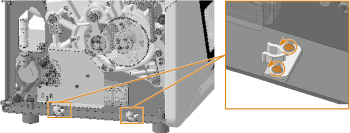

  7. Ersetzen Sie die Buchsen der beschädigten Fixierriegel am Maschinenkörper:

    1. Markieren Sie die Position der Buchsen am Maschinenkörper mit einem Stift.

    2. Lösen Sie die 2 Schrauben und entfernen Sie Buchsen und Schrauben aus der Maschine.

    3. Schrauben Sie die Ersatzbuchsen an der markierten Position fest. Verwenden Sie die Schrauben des Ersatzartikels.

    8.



  8. Nur E4:

    Falls Sie die Fixierriegel der linken Seitenwand ausgetauscht haben:

    Schrauben Sie die 3 Schrauben der Schlauchführung fest.

    Befestigen Sie die Schlauchführung mit den 3 Schrauben.



  9. Bauen Sie das Maschinengehäuse zusammen.

    Maschinengehäuse auseinanderbauen und zusammenbauen
