Gilt für: E3, E4

Maschinengehäuse auseinanderbauen und zusammenbauen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Die Abbildungen in dieser Beschreibung zeigen die E4, die relevanten Komponenten der E3 sind jedoch identisch oder sehr ähnlich. Die beschriebene Vorgehensweise gilt für beide Maschinen.

Für den Austausch einiger Ersatzteile müssen Sie Teile des Maschinengehäuses auseinanderbauen.

Komponenten des Maschinengehäuses

Sie müssen die Rückwand und die obere Abdeckung ausbauen, bevor Sie andere Gehäusekomponenten ausbauen.

Das Maschinengehäuse besteht aus folgenden Komponenten:



  1. Serviceabdeckung
  2. Obere Abdeckung
  3. Rückwand
  4. Seitenwand

Halten Sie bereit:

  • 1 x Schraubenschlüssel 10 mm



  • 1 x Winkelschraubendreher TX20



    • Rückwand und obere Abdeckung ausbauen und einbauen

    Ausbau

    1. Schalten Sie die Maschine am Hauptschalter aus.



    2. Trennen Sie die Maschine von allen Leitungen.

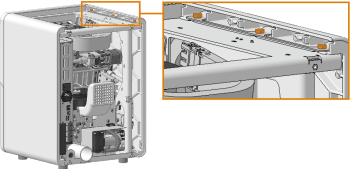

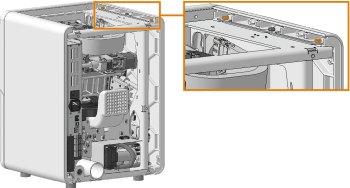

    3. Schrauben Sie mit dem Winkelschraubendreher TX20 die 6 Schrauben (orange markiert) heraus, die die Rückwand befestigen.

      E3: Die Rückwand existiert in 2 Varianten, sie ist entweder mit 6 oder mit 4 Schrauben befestigt.

    4. Schieben Sie die obere Abdeckung nach hinten aus der Maschine.





    Einbau

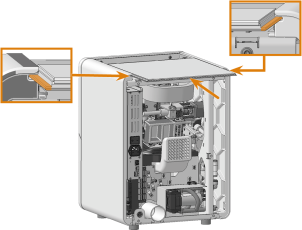

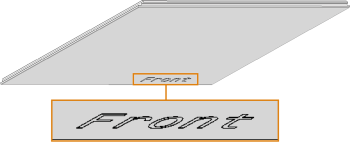

    1. Positionieren Sie die obere Abdeckung zwischen den Seitenwänden. Führen Sie das Profil der oberen Abdeckung (orange markiert) in die Führung der Seitenwände. Achten Sie darauf, dass die Aufschrift Front auf der Innenseite der oberen Abdeckung zur Vorderseite der Maschine zeigt.

    2. Schieben Sie die obere Abdeckung vollständig zur Vorderseite der Maschine.

    3. Schrauben Sie mit dem Winkelschraubendreher TX20 die Rückwand mit 6 Schrauben (orange markiert) an die Maschine.

      E3: Die Rückwand existiert in 2 Varianten, sie ist entweder mit 6 oder mit 4 Schrauben befestigt.







    Serviceabdeckung ausbauen und einbauen

    Ausbau

    1. Schrauben Sie mit dem Winkelschraubendreher TX20 die 2 Schrauben (orange markiert) heraus, die die Serviceabdeckung befestigen.

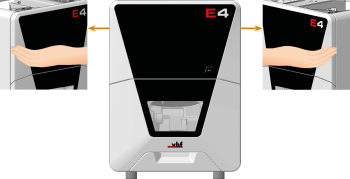

    2. Halten Sie die Serviceabdeckung auf der linken und rechten Seite.

    3. Bewegen Sie die Serviceabdeckung nach oben.

    4. Entfernen Sie die Serviceabdeckung.







    Einbau

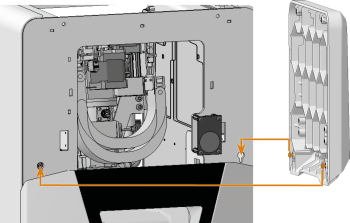

    1. Positionieren Sie die 2 Schrauben (orange markiert) in der Serviceabdeckung in den Öffnungen in der Frontplatte.

    2. Drücken Sie die Serviceabdeckung leicht an die Frontplatte und schieben Sie sie nach unten.

    3. Schrauben Sie mit dem Winkelschraubendreher TX20 die Serviceabdeckung mit 2 Schrauben (orange markiert) fest.







    Seitenwände ausbauen und einbauen

    Ausbau

    1. Lockern Sie mit dem Schraubenschlüssel die 3 Schrauben (orange markiert) an der Seitenwand, die Sie ausbauen möchten.

    2. Kippen Sie die Seitenwand nach außen.

    3. Schieben Sie die Seitenwand nach hinten aus der Maschine.

    4. Entfernen Sie die Seitenwand.





    Einbau

    1. Bauen Sie die Serviceabdeckung ein.

    2. Falls Sie das Gehäuse austauschen, ersetzen Sie die Buchsen der Fixierriegel auf beiden Seiten am Maschinenkörper:

      1. Lösen Sie die 2 Schrauben und entfernen Sie Buchsen und Schrauben aus der Maschine.

      2. Schrauben Sie die Ersatzbuchsen in gleicher Position an. Verwenden Sie die Schrauben des Ersatzartikels.



      3. Damit Sie die Seitenwände korrekt ausrichten können, müssen beide Seitenwände montiert sein. Zusätzlich benötigen Sie die obere Abdeckung.

    3. Setzen Sie die Seitenwand, die Sie einbauen möchten, unten an der Maschine an. Achten Sie darauf, dass die obere Kante etwas nach außen geneigt ist.

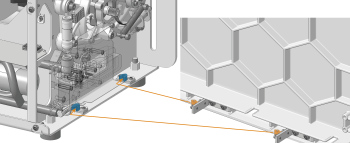

    4. Schieben Sie die Seitenwand zur Vorderseite der Maschine, bis die Stecker (orange markiert) in die Buchsen (blau markiert) der Fixierriegel einrasten.

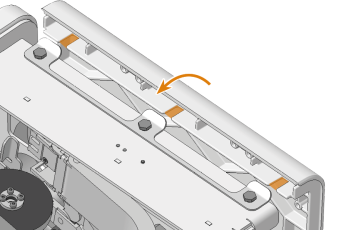

    5. Bewegen Sie die obere Kante der Seitenwand zur Maschine hin, bis die Schrauben in den Aussparungen platziert sind.

    6. Schrauben Sie die vordere und die hintere Schraube (orange markiert) mit dem Schraubenschlüssel leicht fest. Achten Sie darauf, dass sich die Seitenwand noch bewegen lässt. Schrauben Sie nicht die mittlere Schraube fest.





    7. Falls die andere Seitenwand ausgebaut ist, bauen Sie sie auf dieselbe Weise ein.

    8. Schieben Sie die obere Abdeckung vorsichtig zur Vorderseite der Maschine. Achten Sie darauf, dass die Aufschrift Front auf der Unterseite der Abdeckung zur Maschinenvorderseite zeigt.

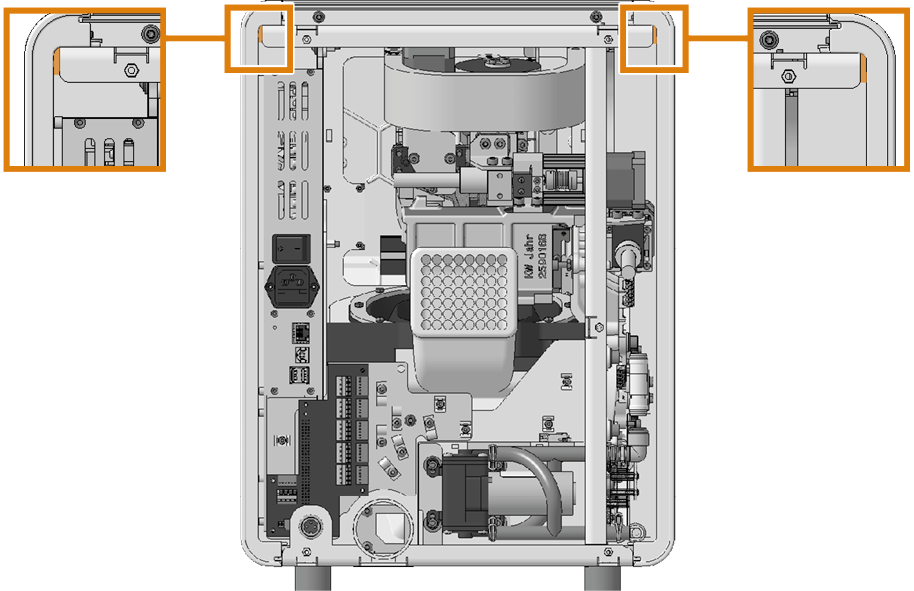

    9. Drücken Sie an der Rückseite der Maschine von außen gegen die Seitenwände, um sie am Rahmen der Maschine auszurichten. Achten Sie darauf, dass der Abstand (orange markiert) zwischen den Seitenwänden und dem Rahmen der Maschine auf beiden Seiten gleich groß ist.

    10. Schrauben Sie die hintere Schraube (orange markiert) auf beiden Seiten fest.

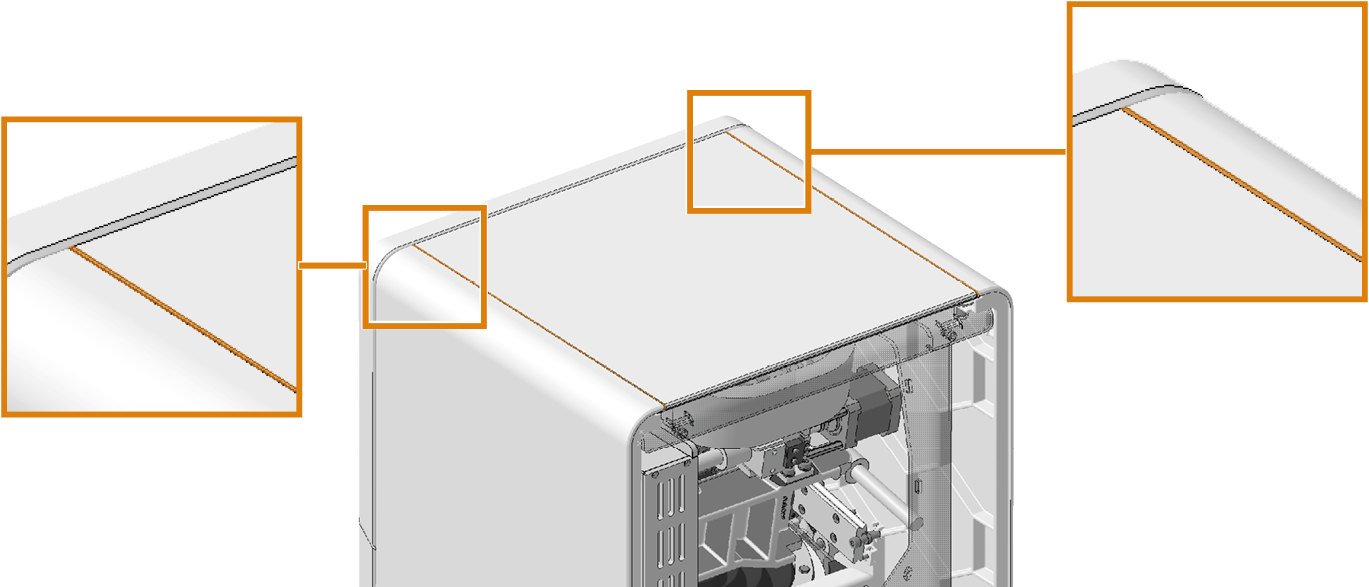

    11. Drücken Sie an der Vorderseite der Maschine von außen gegen die Seitenwände und richten Sie sie an der Serviceabdeckung aus. Achten Sie darauf, dass der Spalt zwischen der oberen Abdeckung und Seitenwand an allen Stellen gleich groß ist.







    12. Ziehen Sie die obere Abdeckung zur Hälfte aus der Maschine.

    13. Schrauben Sie die vordere Schraube (orange markiert) auf beiden Seiten fest.



    14. Prüfen Sie, ob sich die obere Abdeckung leicht vor und zurück bewegen lässt.

      Falls nicht:

      1. Lockern Sie die vorderen und die hinteren Schrauben.

      2. Wiederholen Sie den gesamten Vorgang.

    15. Schrauben Sie die mittlere Schraube (orange markiert) auf beiden Seiten fest.
