Gilt für: E5

Verriegelungsbolzen des Systemmoduls tauschen

Der Verriegelungsbolzen für das Systemmodul wird mit einer Mutter fixiert.

  1. Halten Sie bereit:

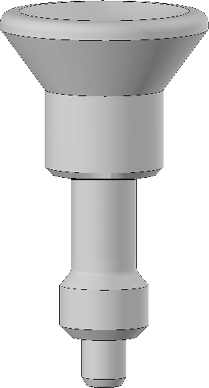

    • 1 x Ersatzverriegelungsbolzen



    • 1 x 8-mm-Gabelschlüssel

      •

  2. Entfernen Sie die untere Serviceabdeckung und das Systemmodul.

    Systemmodul tauschen

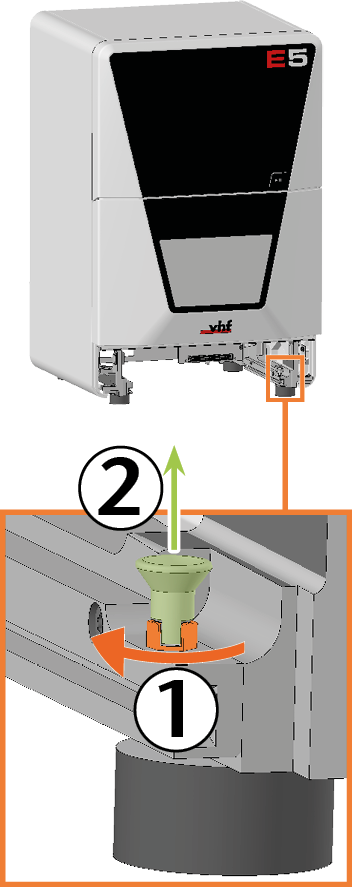

  3. Lösen Sie die Mutter mit dem Gabelschlüssel.

  4. Entfernen Sie den Verriegelungsbolzen.

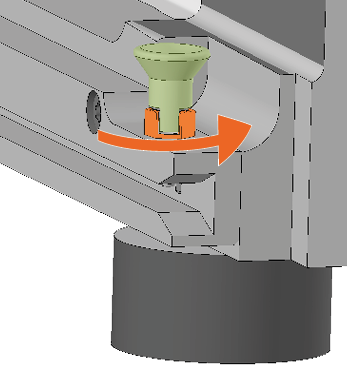

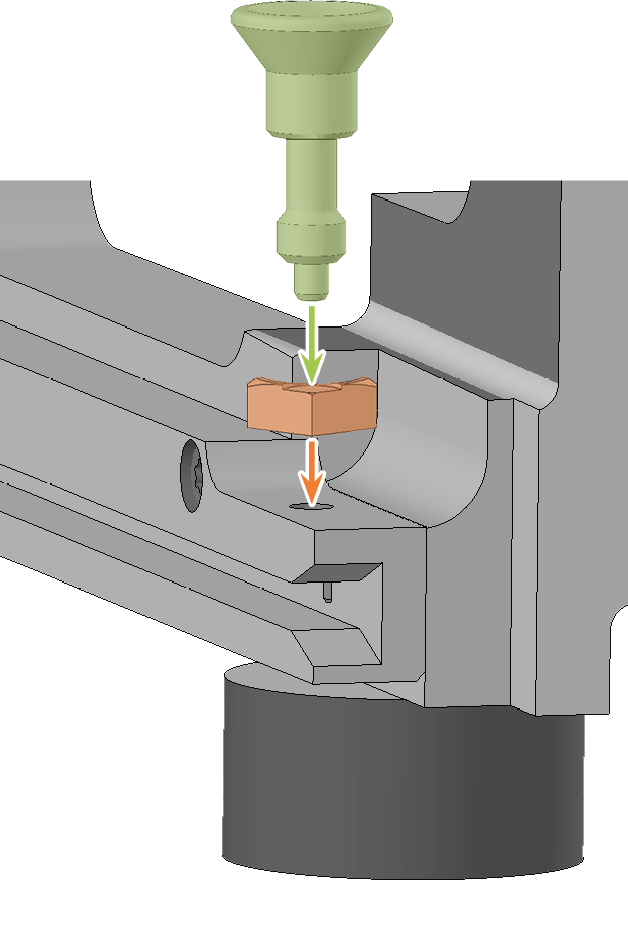

  5. Führen Sie den Ersatzverriegelungsbolzen in die Öffnung und schrauben Sie ihn mit der Mutter fest.

    6.





  6. Installieren Sie das Systemmodul und die untere Serviceabdeckung.

    Systemmodul tauschen
