Gilt für: E4

Spindeleinheit austauschen

Beim Spindeltausch tauschen Sie die gesamte Spindeleinheit, die aus folgenden Komponenten besteht:

  • Spindel inklusive Spannzange

  • Spannzangen-Löseeinheit inklusive Kabel

Die Spindeleinheit (orange markiert) befindet sich hinter der Serviceabdeckung.



  1. Halten Sie bereit:

    • 1 x Ersatz-Spindel SFE 300E



      1. Anschluss für das Spindelkabel

      2. Spindel inklusive Spannzange

      3. Kabel der Spannzangen-Löseeinheit mit Stecker

    • 1 x Drehmoment-Schraubendreher 1,5 Nm mit Bit TX20



  2. Starten Sie DentalCNC.

  3. Öffnen Sie den Wartungsbereich mit dem folgenden Symbol in der Hauptsymbolleiste:

  4. Wählen Sie das folgende Symbol für den Eintrag Spindel austauschen:

    • Die Spindel verfährt in die Position für den Spindeltausch.

  5. Beenden Sie DentalCNC.

    6.





  6. .Schalten Sie die Maschine am Hauptschalter aus.



  7. Trennen Sie die Maschine von allen Leitungen.

  8. Entfernen Sie die Serviceabdeckung,

    Maschinengehäuse auseinanderbauen und zusammenbauen

  9. Lösen Sie das Spindelkabel, indem Sie die Rändelmutter von Hand gegen den Uhrzeigersinn drehen.

  10. Ziehen Sie das Spindelkabel aus dem Anschluss an der Spindeleinheit.

  11. Entfernen Sie das Kabel der Spannzangen-Löseeinheit:

    Drücken Sie beide Befestigungsklemmen am Stecker zur Mitte und ziehen Sie den Stecker aus der Buchse.

    12.



  12. Lockern Sie die Fixierschraube mit dem Drehmoment-Schraubendreher. Drehen Sie die Schraube nicht vollständig heraus.

  13. Ziehen Sie die Spindeleinheit nach oben aus der Spindelaufnahme.

    14.



  14. Nehmen Sie die Ersatz-Spindeleinheit zur Hand und suchen Sie die Positionier-Öffnung (orange markiert) auf der Unterseite.

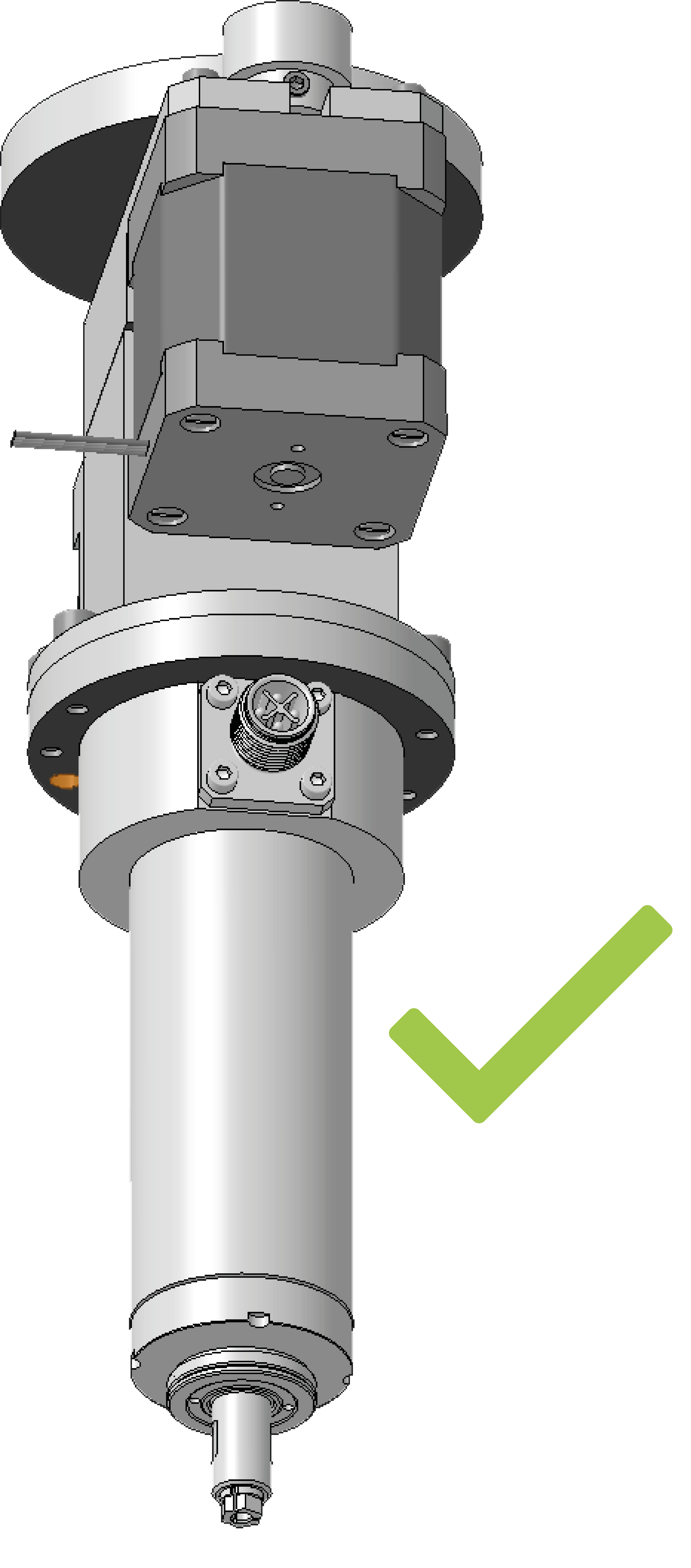

  15. Drehen Sie die Spindeleinheit so, dass sich die Positionier-Öffnung (orange markiert) hinten links befindet.

    16.



  16. Führen Sie die Ersatz-Spindeleinheit von oben in die Spindelaufnahme ein:

    1. Führen Sie die Positionierhilfe (blau markiert) an der Spindelhalterung in die Positionieröffnung (orange markiert) in der Spindel ein.

    2. Schieben Sie die Spindeleineit vorsichtig nach unten und achten Sie dabei auf die Spindelhöhen-Anzeige.

    ACHTUNG! Achten Sie darauf, dass das Zahnrad der Spindel nicht den Kühlflüssigkeitsschlauch berührt.

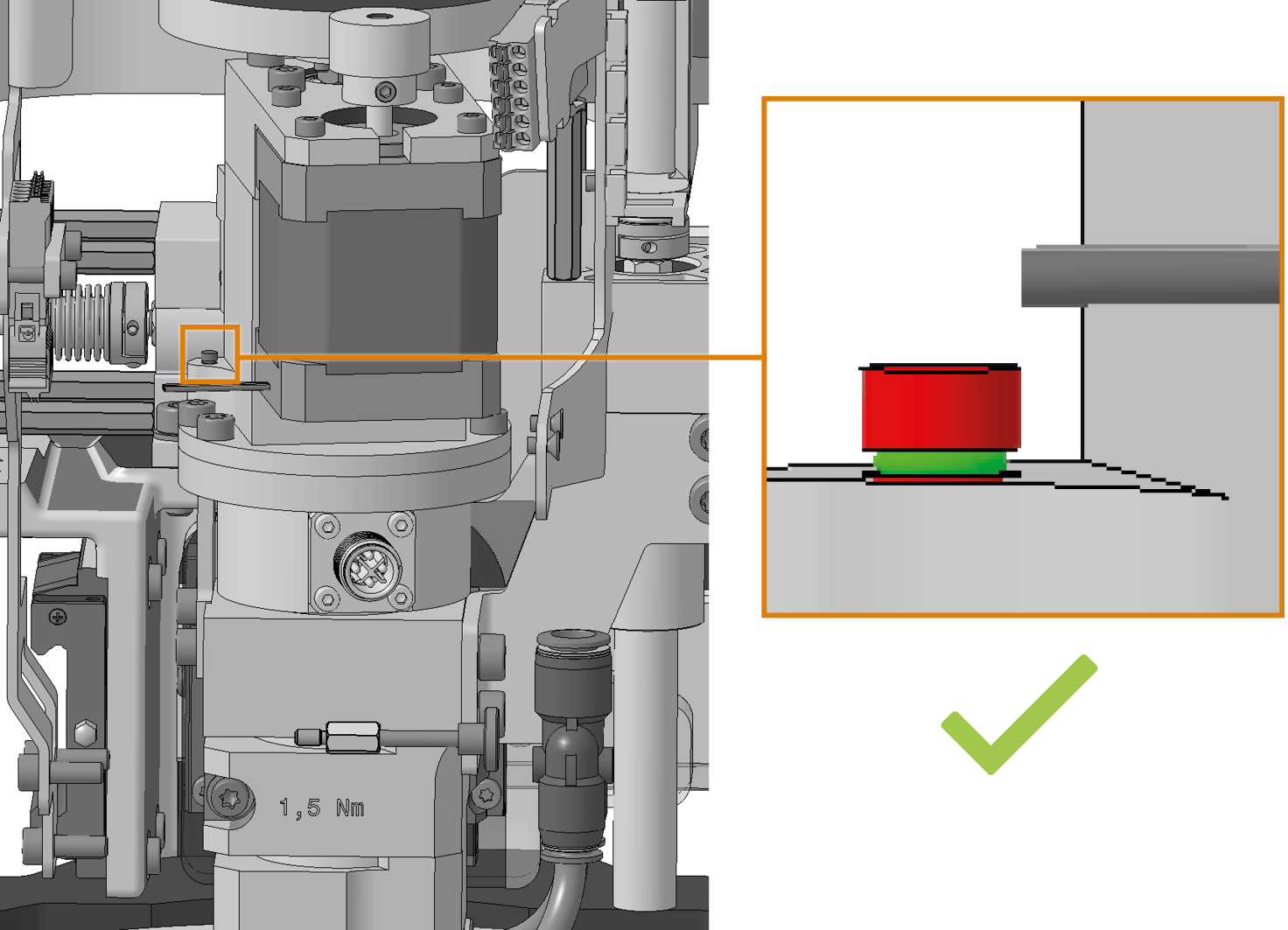

    • Sobald Sie die Spindeleinheit ausreichend nach unten geschoben haben, sehen Sie den grünen Ring an der Spindelhöhen-Anzeige.







  17. Schrauben Sie die Schraube zur Spindelfixierung mit dem Drehmoment-Schraubendreher fest.

  18. Stecken Sie das Spindelkabel in den Anschluss an der Spindel.

  19. Schrauben Sie das Spindelkabel fest, indem Sie die Rändelmutter von Hand im Uhrzeigersinn drehen.

  20. Stecken Sie das Kabel der Spannzangen-Löseeinheit in den zugehörigen Anschluss in der Maschine.

    21.





  21. Bringen Sie die Serviceabdeckung an.

    Maschinengehäuse auseinanderbauen und zusammenbauen

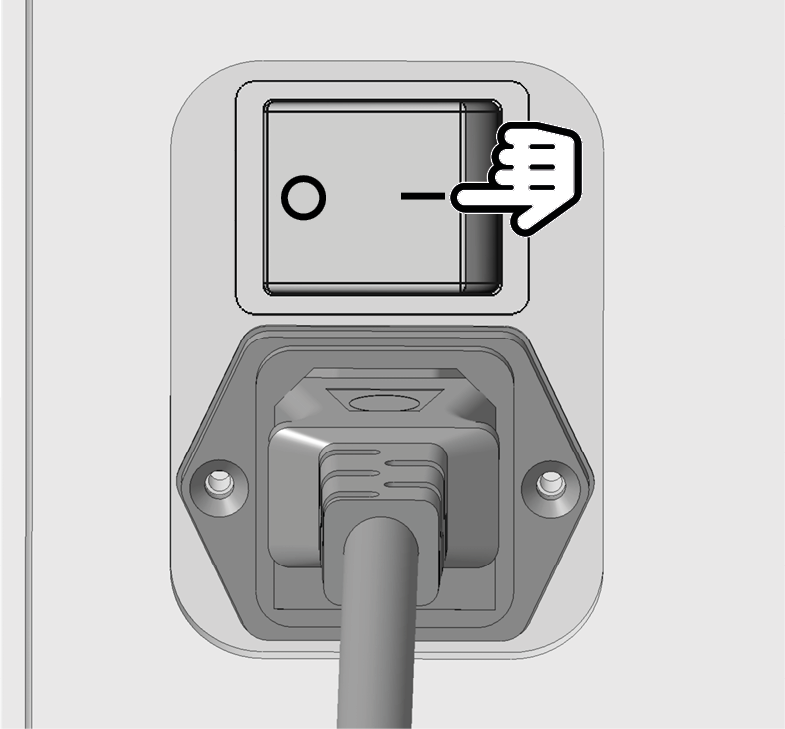

  22. Schalten Sie die Maschine am Hauptschalter ein.

  23. Starten Sie DentalCNC.

  24. Öffnen Sie den Wartungsbereich mit dem folgenden Symbol in der Hauptsymbolleiste:

  25. Wählen Sie das folgendes Symbol der Einträge Spindel tauschen und Spindelspannzange tauschen:

  26. Fräsen Sie einen Prüfkörper und kalibrieren Sie bei Bedarf die Maschine.

    Maschine mit Kalibrierkörpern kalibrieren

  27. Kontaktieren Sie den Kundendienst und lassen Sie die Betriebsstunden der Spindel zurücksetzen.

    Dies kann für die Ermittlung von Garantieansprüchen wichtig sein.
