Gilt für: E3

Spindel austauschen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

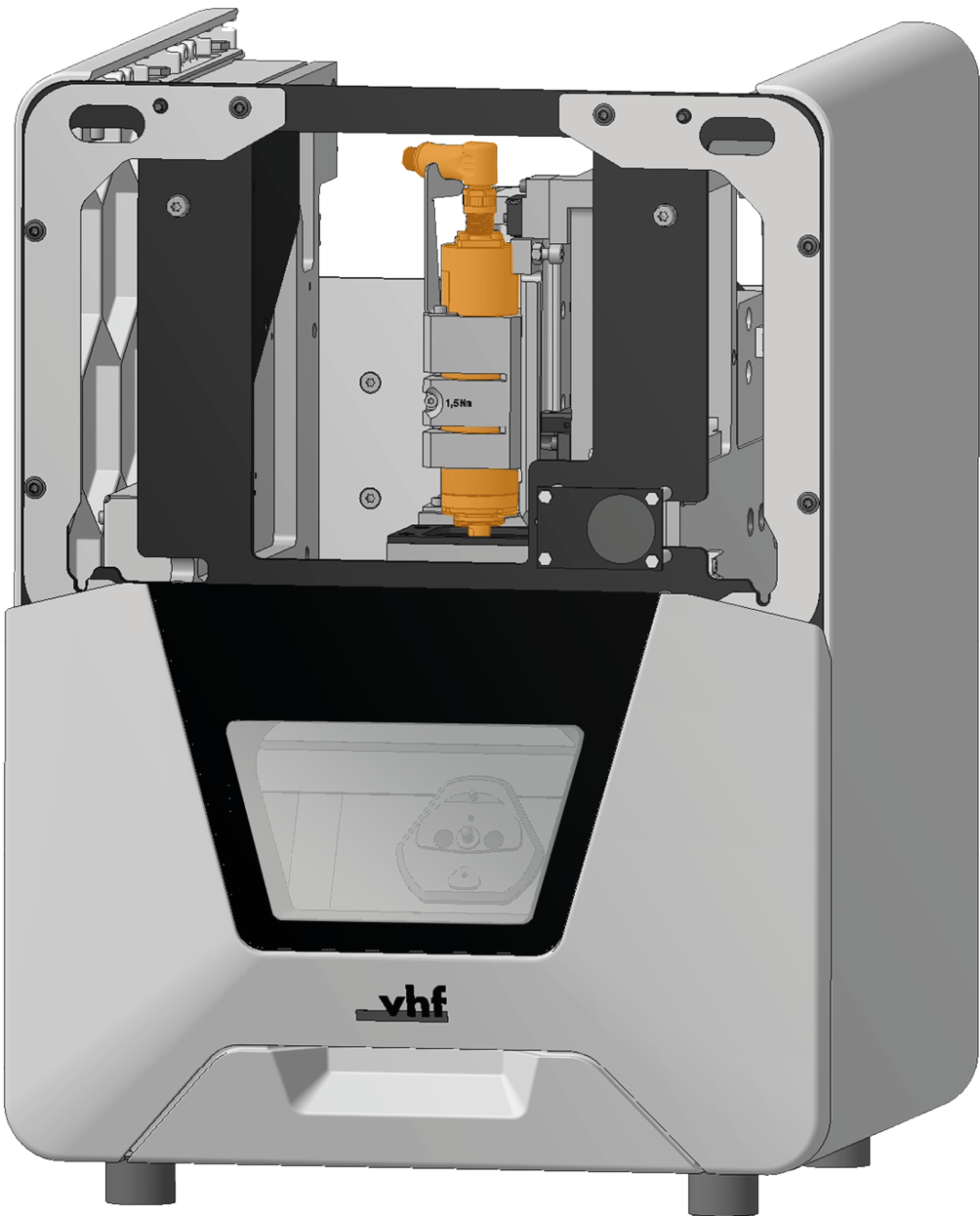

Die Spindel (orange markiert) befindet sich hinter der Serviceabdeckung.



  1. Halten Sie bereit:

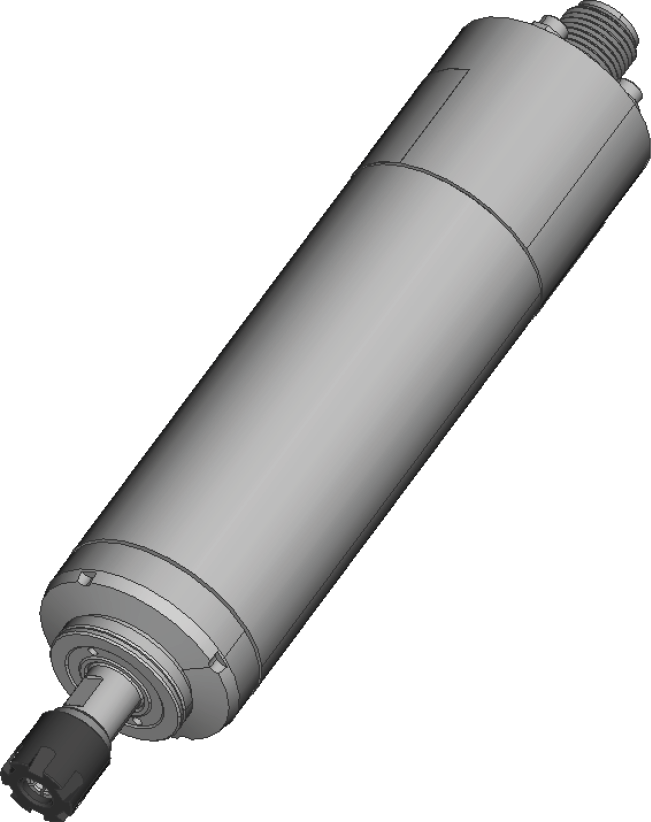

    • 1 x Ersatzspindel SFE 300M



    • 1 x Drehmoment-Schraubendreher 1,5 Nm mit Bit TX10



    • 1 x Spannschlüssel ER 8

    • 1 x Gabelschlüssel 8 mm

  2. Entfernen Sie das Werkzeug aus der Spannzange.

    Werkzeuge aus der Spannzange entfernen

  3. Schließen Sie die Arbeitsraumtür.

  4. Bewegen Sie die Achsen in die Grundstellung, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.

  5. Schalten Sie die Maschine am Hauptschalter aus.



  6. Trennen Sie die Maschine von allen Leitungen.

  7. Entfernen Sie die Serviceabdeckung,

    Maschinengehäuse auseinanderbauen und zusammenbauen

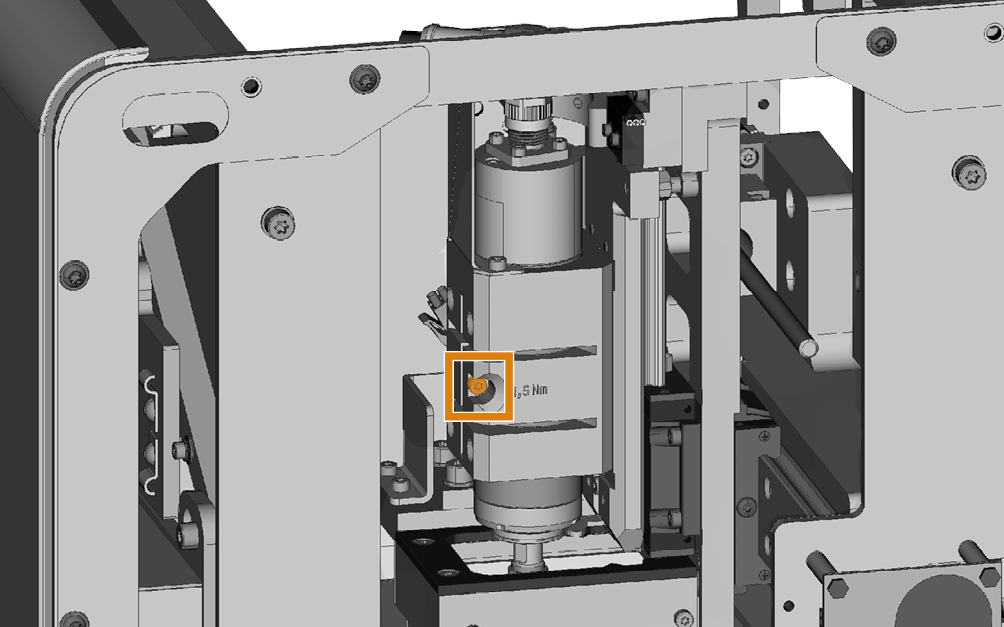

  8. Lockern Sie die Fixierschraube mit dem Drehmoment-Schraubendreher. Drehen Sie die Schraube nicht vollständig heraus.

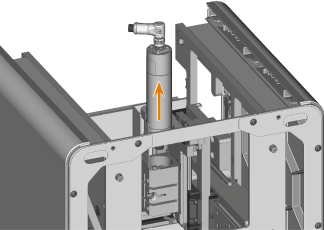

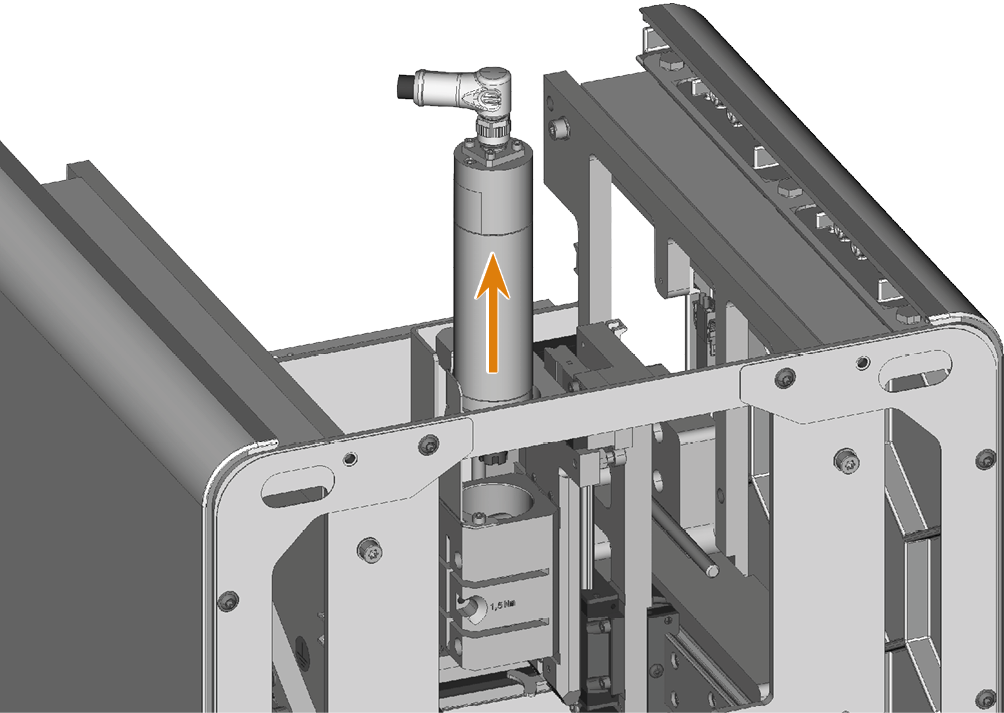

  9. Ziehen Sie die Spindel nach oben aus der Spindelaufnahme.

    10.

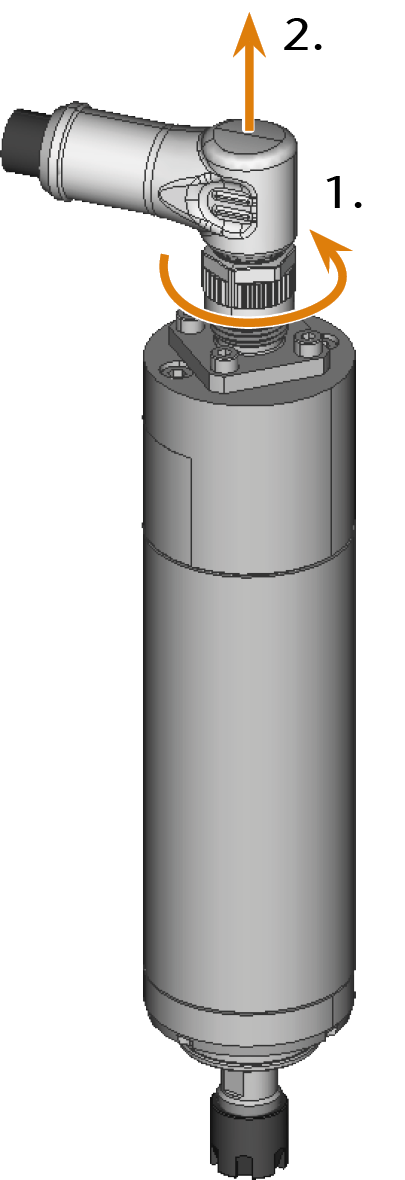

  10. Lösen Sie das Spindelkabel, indem Sie die Rändelmutter von Hand gegen den Uhrzeigersinn drehen und entfernen Sie das Kabel.

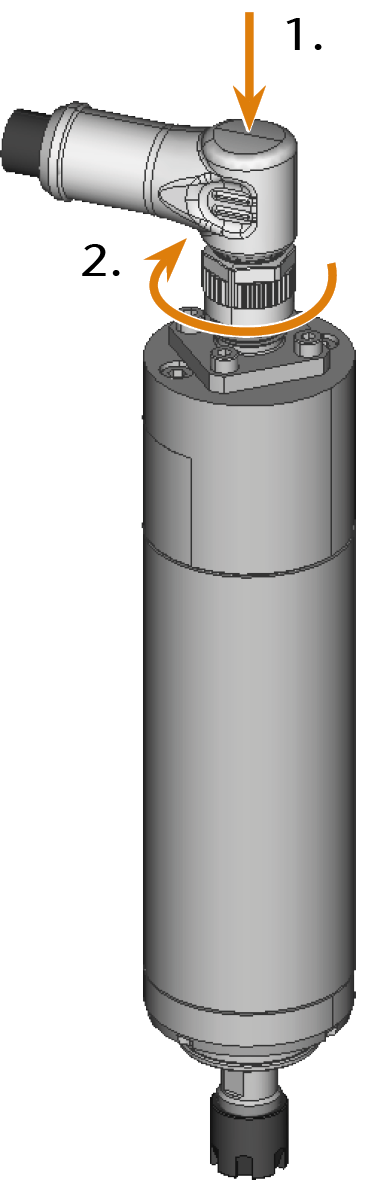

  11. Nehmen Sie die Ersatzspindel zur Hand und stecken Sie das Spindelkabel in den Anschluss an der Spindel.

  12. Schrauben Sie das Spindelkabel fest, indem Sie die Rändelmutter von Hand im Uhrzeigersinn drehen.

    13.

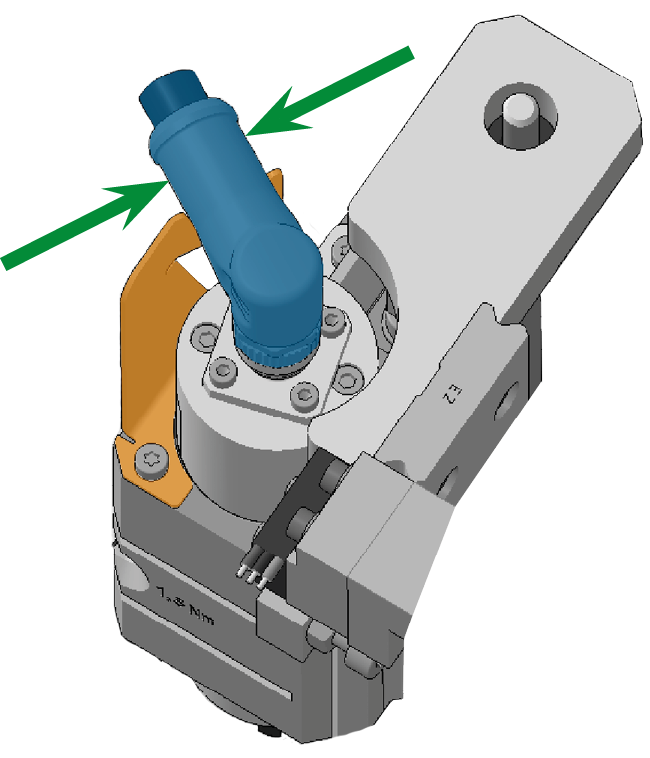

  13. Führen Sie die Spindel von oben in die Spindelaufnahme ein, bis die Spindel auf dem Anschlag (orange markiert) aufliegt. Drehen Sie die Spindel dabei so, dass das Spindelkabel (blau markiert) auf dem Halter (orange markiert) aufliegt.

    14.

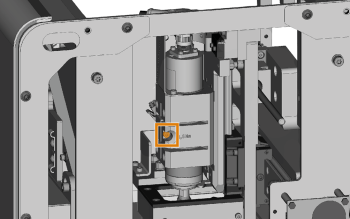

  14. Schrauben Sie die Schraube zur Spindelfixierung mit dem Drehmoment-Schraubendreher fest.

    15.

  15. Bauen Sie das Maschinengehäuse vollständig zusammen.

    Maschinengehäuse auseinanderbauen und zusammenbauen

  16. Verbinden Sie die Maschine.

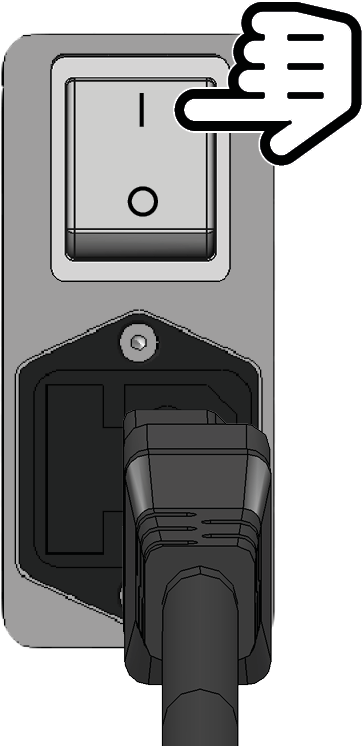

  17. Schalten Sie die Maschine am Hauptschalter ein.

  18. Starten Sie DentalCNC.

  19. Öffnen Sie den Wartungsbereich mit dem folgenden Symbol in der Hauptsymbolleiste:

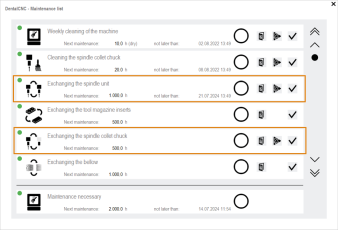

  20. Wählen Sie das folgendes Symbol der Einträge Spindel tauschen und Spindelspannzange tauschen:

  21. Fräsen Sie einen Prüfkörper und kalibrieren Sie bei Bedarf die Maschine.

    Maschine mit Kalibrierkörpern kalibrieren

  22. Kontaktieren Sie den Kundendienst und lassen Sie die Betriebsstunden der Spindel zurücksetzen.

    Dies kann für die Ermittlung von Garantieansprüchen wichtig sein.
