Gilt für: E3

Rohlingshalter austauschen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

  1. Halten Sie bereit:

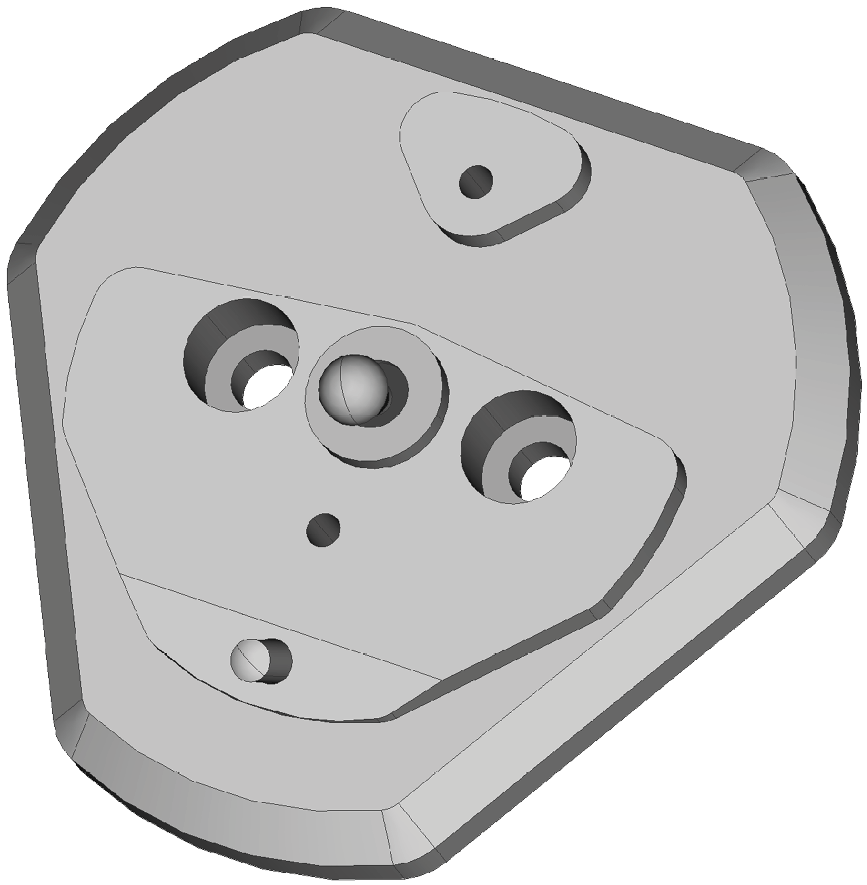

    • 1 x Ersatzrohlingshalter



      Ohne Abbildung:

      2 x Zylinderschraube (M4 x 10, TX20)

      2 x Zahnscheibe

      2 x Abdeckkappe (M4)

    • 1 x Winkelschraubendreher TX20

  2. Öffnen Sie die Arbeitsraumtür.

  3. Schalten Sie die Maschine am Hauptschalter aus.



  4. Trennen Sie die Maschine von allen Leitungen.

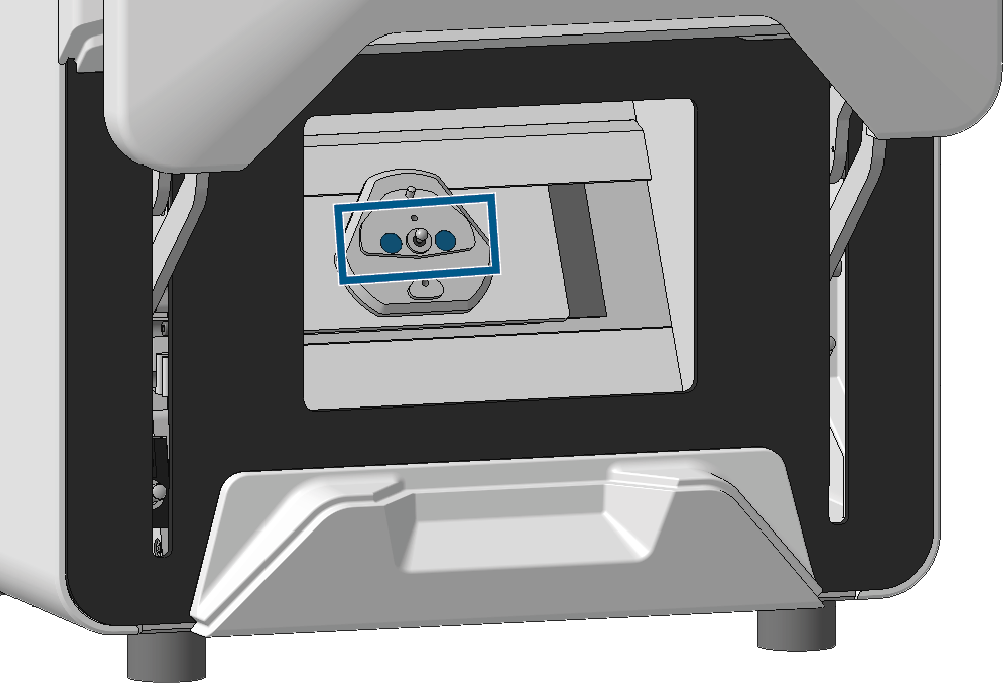

  5. Entfernen Sie mit einem flachen, stumpfen Werkzeug die Abdeckkappen (blau markiert) von den Schrauben des Rohlingshalters.

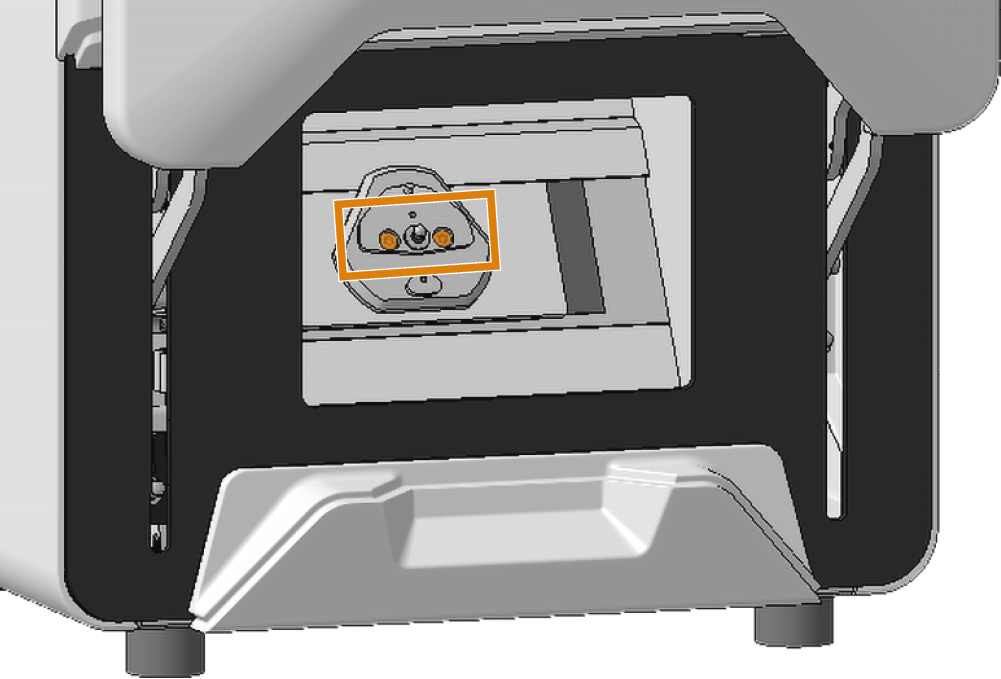

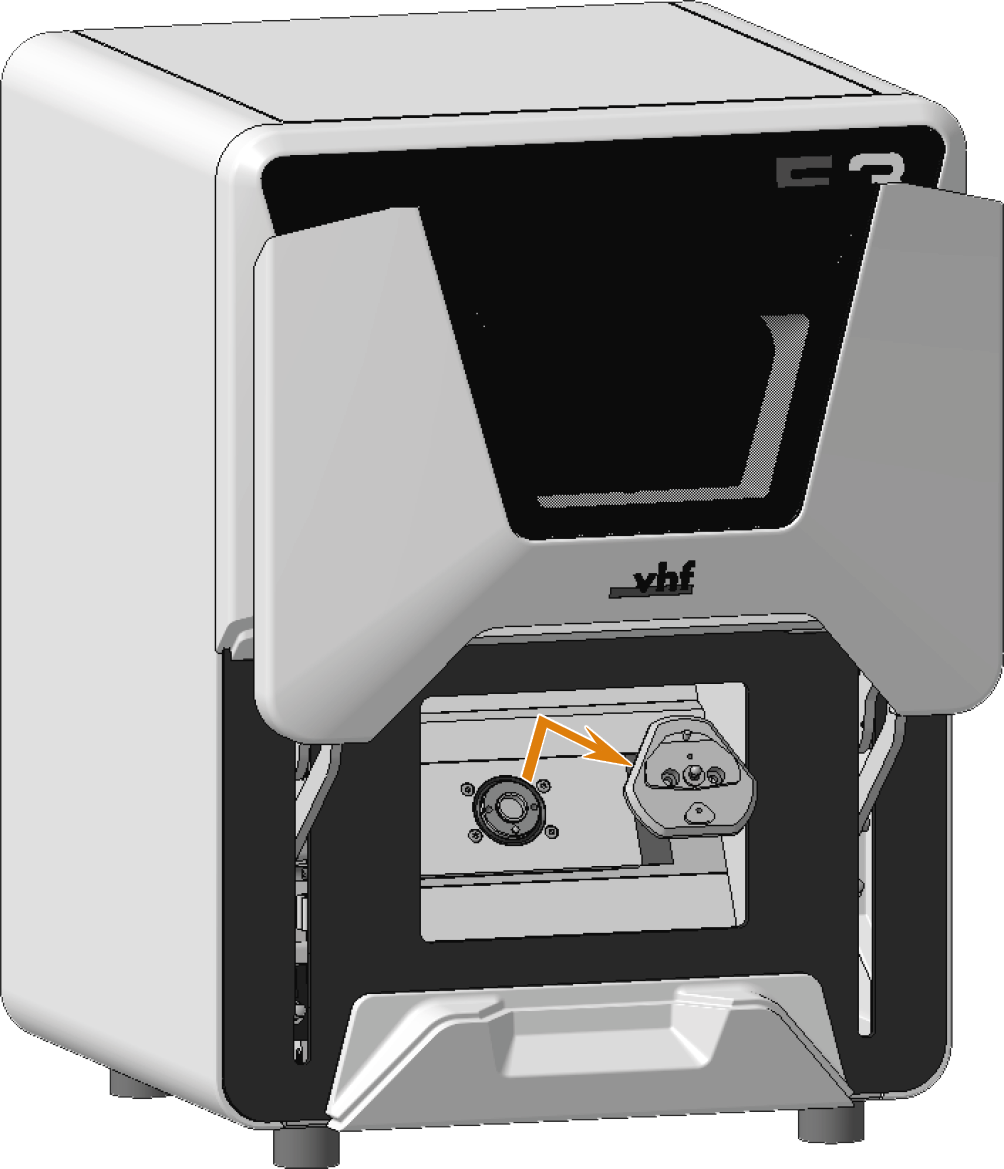

  6. Schrauben Sie die Schrauben (orange markiert) heraus und entfernen Sie den Rohlingshalter aus der Maschine.

    7.





  7. Nehmen Sie den Ersatzrohlingshalter zur Hand.

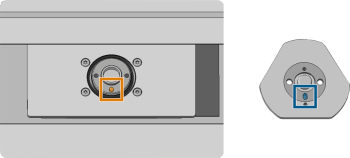

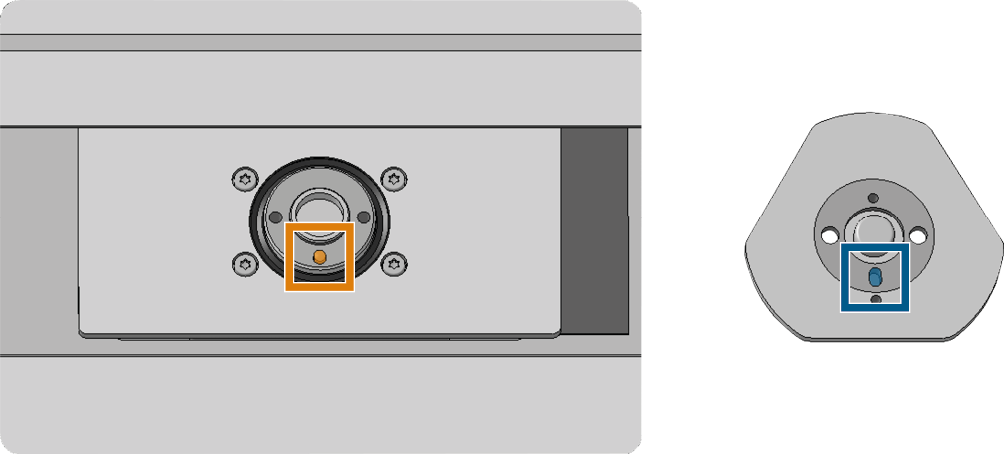

  8. Richten Sie die Aussparung (blau markiert) in der Unterseite des Rohlingshalters am Positionierstift (orange markiert) in der Maschine aus und platzieren Sie den Rohlingshalter.

    9.



  9. Bestücken Sie die Schrauben des Ersatzteils mit den Zahnscheiben.

  10. Schrauben Sie den Rohlingshalter mit den 2 Schrauben (orange markiert) fest.

  11. Platzieren Sie die beiden Abdeckkappen (blau markiert) auf den Schraubenköpfen.

    12.



  12. Fräsen Sie einen Prüfkörper und kalibrieren Sie bei Bedarf die Maschine.

    Achsen kalibrieren
