Gilt für: E3

Faltenschürze der Y-Achse austauschen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

  1. Halten Sie bereit:

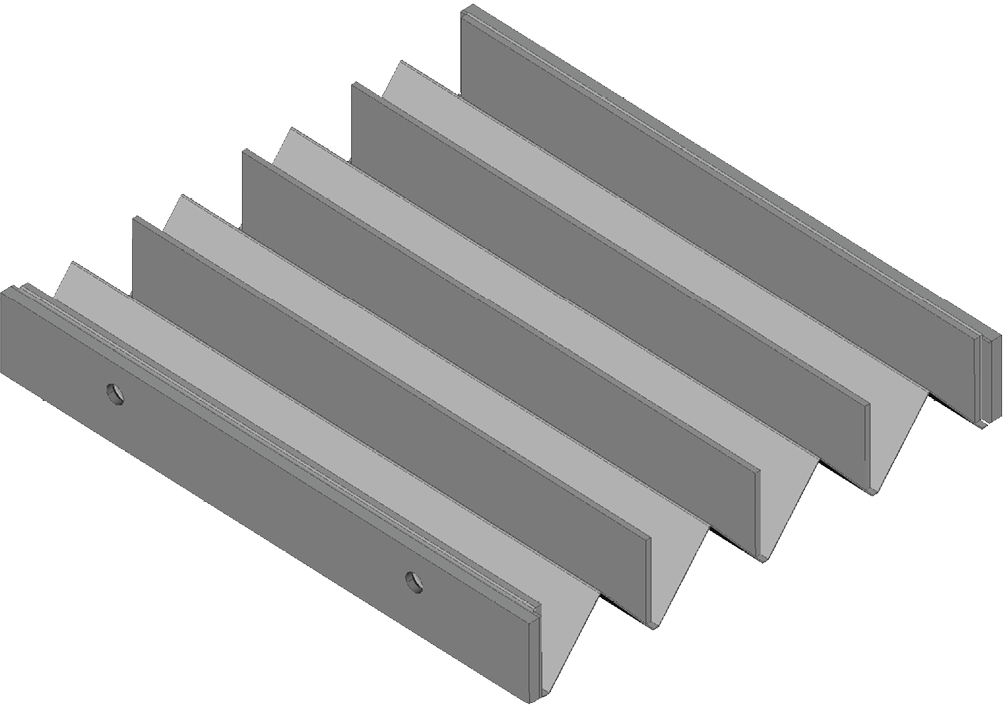

    • 1 x Ersatzfaltenschürze der Y-Achse, mit Klettleisten



    • 1 x Winkelschraubendreher TX10

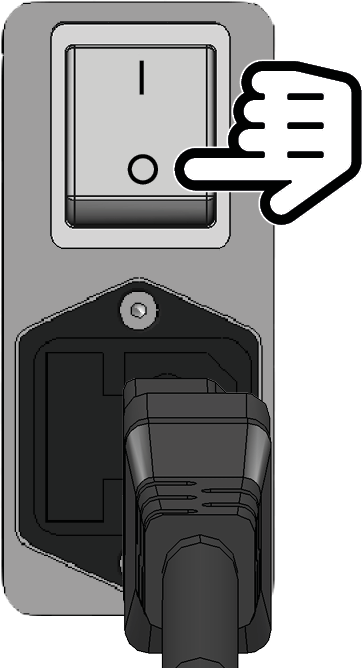

  2. Schalten Sie die Maschine am Hauptschalter aus.



  3. Trennen Sie die Maschine von allen Leitungen.

  4. Entfernen Sie die Serviceabdeckung,

    Maschinengehäuse auseinanderbauen und zusammenbauen

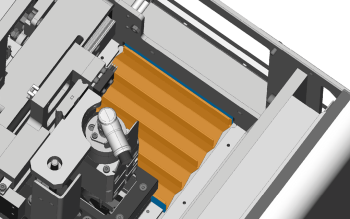

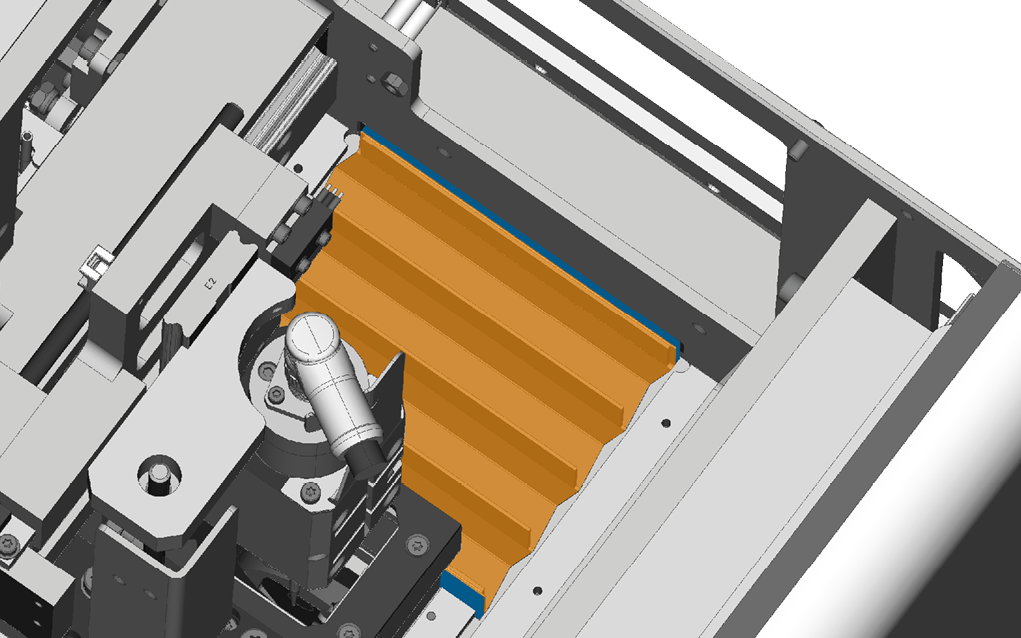

  5. Ziehen Sie die Faltenschürze (orange markiert) von den Klettleisten (blau markiert) an der Z-Achse und an der Vorderseite der Maschine ab.

    Die Führungen der Faltenschürze sind zur besseren Sichtbarkeit ausgeblendet.



  6. Drücken Sie die Faltenschürze zusammen und nehmen Sie sie schräg aus ihren Führungen (grün markiert) heraus.

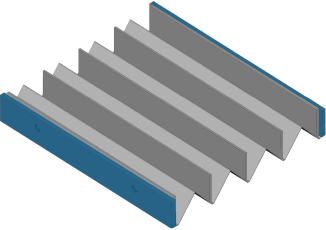

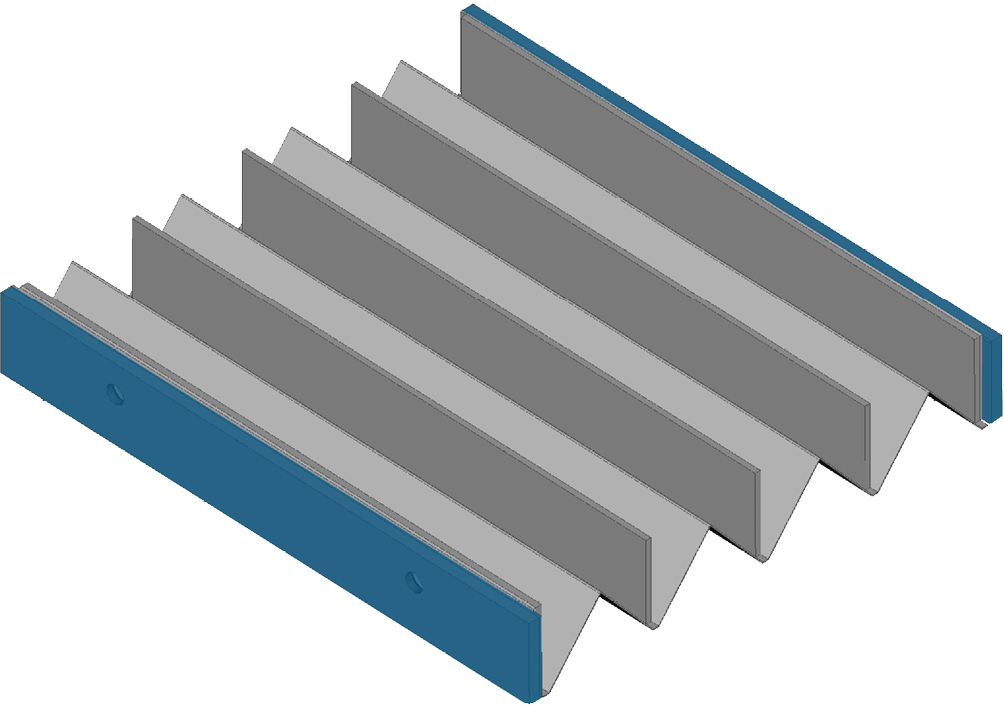

  7. Nehmen Sie die Ersatzfaltenschürze zur Hand und ziehen Sie die beiden Klettleisten (blau markiert) von der Faltenschürze ab. Bei Bedarf verwenden Sie die Klettleisten als Ersatz für defekte Klettleisten in der Maschine, andernfalls entsorgen Sie sie.



  8. Befestigen Sie die Faltenschürze in der Maschine:

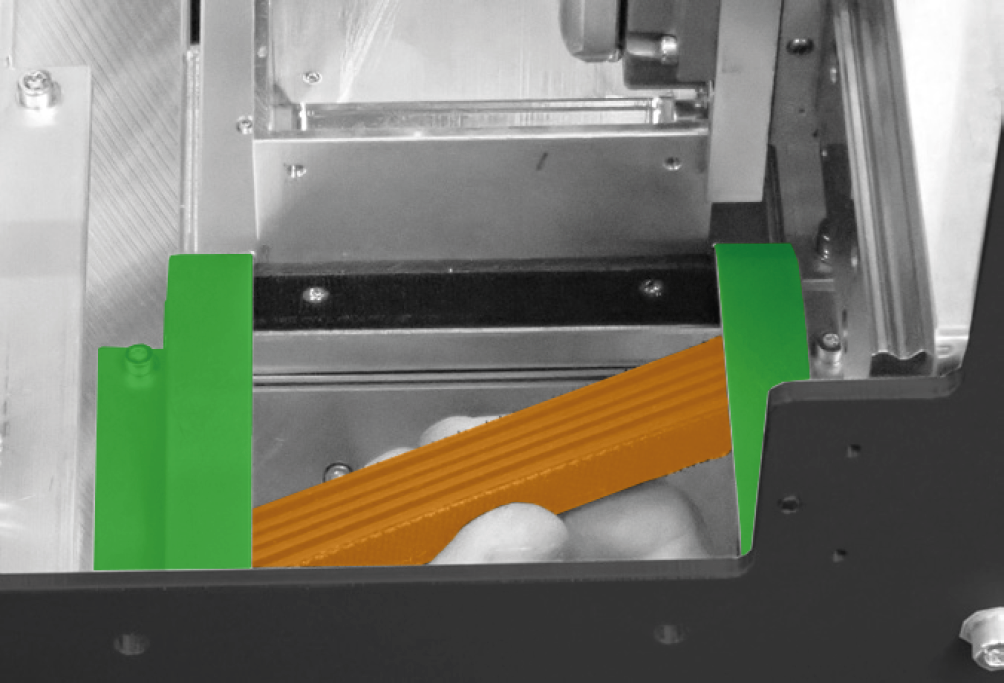

    1. Drücken Sie die Faltenschürze (orange markiert) zusammen und setzen Sie sie schräg in ihre Führungen (grün markiert) ein.



    2. Ziehen Sie die Faltenschürze auseinander und drücken Sie die Enden an die Klettleisten (blau markiert).

      Die Führungen der Faltenschürze sind zur besseren Sichtbarkeit ausgeblendet.



  9. Bauen Sie das Maschinengehäuse vollständig zusammen.

    Maschinengehäuse auseinanderbauen und zusammenbauen
