适用于： 牙科机器

铣削氧化锆

如何铣削氧化锆？是否针对氧化锆圆盘提供排版准则？

• 铣削氧化锆
• • 介绍
  • • 夹头卡盘
    • DentalCNC
  • 适用于氧化锆的机器
  • 适合加工氧化锆的车针
  • 正确设置连接杆
  • • 在 X 和 Y 方向上定位连接杆
    • 在 Z 方向上定位连接杆
  • 关于在半透明氧化锆圆盘中排版物体的特殊建议
  • • 中小型物体
    • 中型物体
    • 一个带有烧结棒的多单元桥和几个小对象

介绍

夹头卡盘

如果要获得完美的效果，应注意以下几点：

• 应该牢固拧紧主轴的夹头，否则车针将被压入夹头。
• 主轴的夹头需要清洁并且内部没有油脂，否则在加工过程中的旋转缺陷会降低加工效果并导致车针断裂。
• .stl 文件必须没有错误 。

DentalCNC

为提高工艺可靠性，我们建议如下操作：

• 激活 DentalCAM 中的 个别处理 选项。
• 至少在刀库中添加 1 把备份工具，以防刀具破损。

适用于氧化锆的机器

机器	干/ 湿加工	材料	受支持的固定器
K4 / K4 edition	干法加工	圆盘 仅限 K4 edition：块料	仅限 K4 edition：块料固定器
K5 / K5+	干法加工	圆盘, 块料	块料固定器
N4 / N4+	湿法加工	块料
R5	干法加工	圆盘， 块料	块料固定器
S1	干法加工	圆盘, 块料	块料固定器
S2 / S5	干法加工	圆盘, 块料	块料固定器
Z4	湿法加工	块料

适合加工氧化锆的车针

匹配代码（4 轴，E4 除外）	匹配代码（5 轴，外加 E4）	刀刃直径	切削刀路	牙	DentalCAM 7	DentalCAM 8
Z060–R2D–35	Z060–R2D–40	0.6 毫米	半径	2	是	是
Z100–R2–35	Z100–R2–40	1.00 毫米	半径	2	是	是
Z100–R2D–35	Z100–R2D–40	1.00 毫米	半径	2	是	是
Z120–F2D–35	Z120–F2D–40	1.20 毫米	平	2	是	是
Z200–R3–35	Z200–R3–40	2.00 毫米	半径	3	是	是
Z200–R3D–35	Z200–R3D–40	2.00 毫米	半径	3	是	是
-	Z200-R3D–40-T	2.00 毫米	半径	3	否	是

我们强烈建议您使用原装的 vhf 车针以获得最佳效果，并延长机器及其组件的使用寿命。

正确设置连接杆

在 X 和 Y 方向上定位连接杆

正确	不正确	说明
		将连接杆均匀地放置在各侧 如果将连接杆仅放在一侧，则可能在加工过程中发生振动。这可能会导致胚料或车针损坏。 正确(左)：物体各侧的连接杆 不正确(右)：仅在物体一侧的连接杆
		连接杆互相之间应留有足够的距离 如果连接杆之间没有足够的空间，则主轴的空气喷嘴可能无法根据需要吹掉加工碎屑，这可能会损坏车针。 正确(左)：连接杆之间有足够的距离 不正确(右)：连接杆之间的距离太小
		设置足够的连接杆 每个物体至少应设置 3 个连接杆。多单元物体通常在每个单元上需要 2 个连接杆。否则，在加工过程中可能会发生振动，这可能导致胚料或车针损坏。 正确(左)：设置了足够的连接杆 不正确(右)：设置的连接杆太少

在 Z 方向上定位连接杆

• 将所有连接杆放置在赤道线上。如果赤道线位于颈缘线上，则将连接杆定位在大约距赤道线 1 mm 处。

您需要将所有连接杆完全放置在物体上。

下图中的连接杆放置得太高。连接杆仅有一部分位于物体上。

下图中的连接杆定位太低。连接杆仅有一部分位于物体上。此外，连接杆位于颈缘线上。

下图中的连接杆在赤道线上正确定位。

关于在半透明氧化锆圆盘中排版物体的特殊建议

半透明氧化锆圆盘可能非常敏感，容易损坏或划痕。因此，在将物体在半透明氧化锆圆盘中排版时，建议您遵循以下常规步骤。

• 如果可能的话，请按照从中心到圆盘边框的顺序排版物体。
• 如果您激活 DentalCAM 设置中的停用到坯体边框的安全距离选项，则仅将圆盘直接安装到坯料夹具。请勿使用坯料更换器。
• 如果将物体添加到圆盘并多次加工，请遵循以下有关不同对象大小的准则。

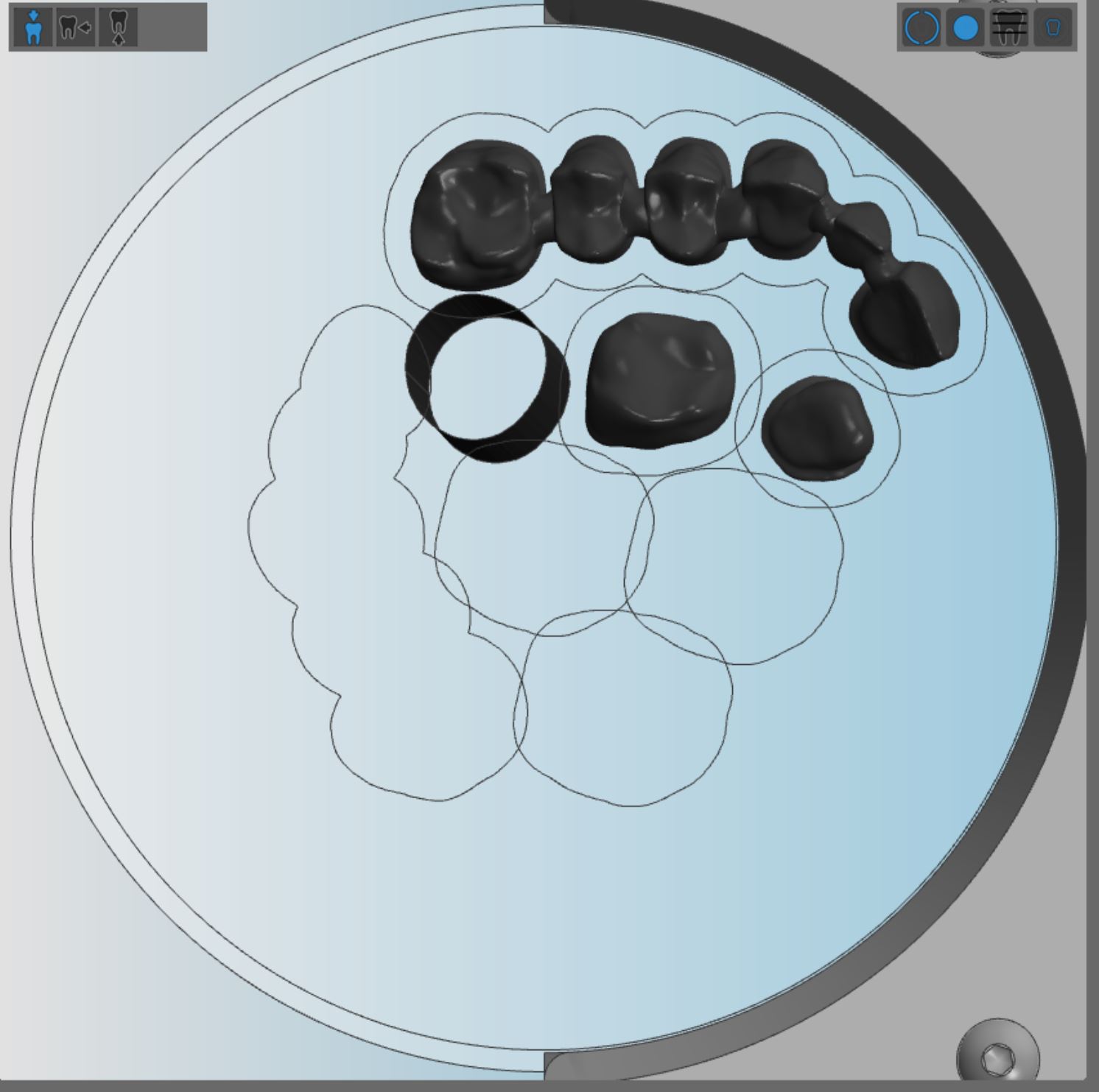

中小型物体

如果您多次加工圆盘，建议您通过以下方式排版中小型物体：

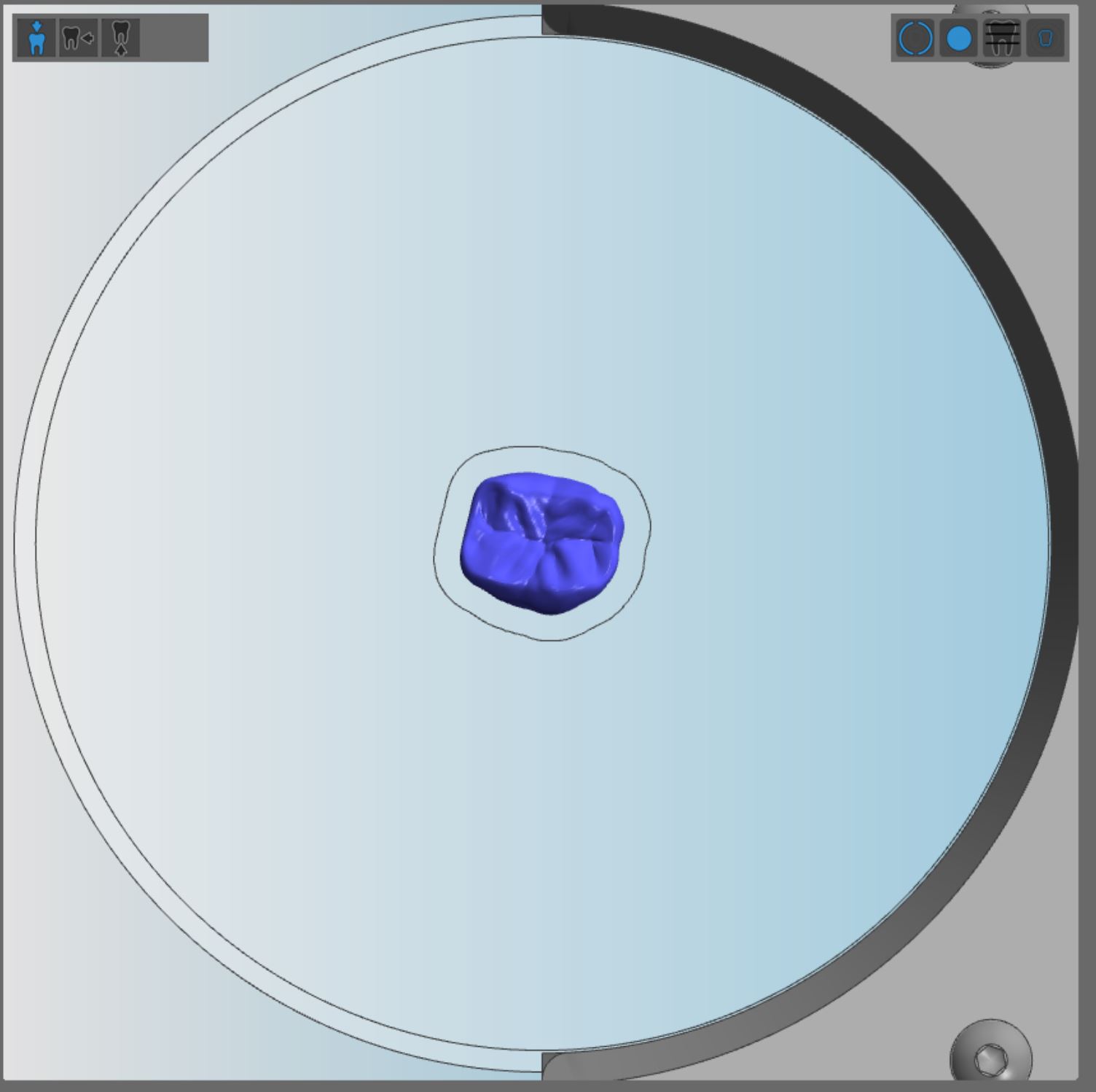

1. 在圆盘中心放置一个较小的圆形物体。

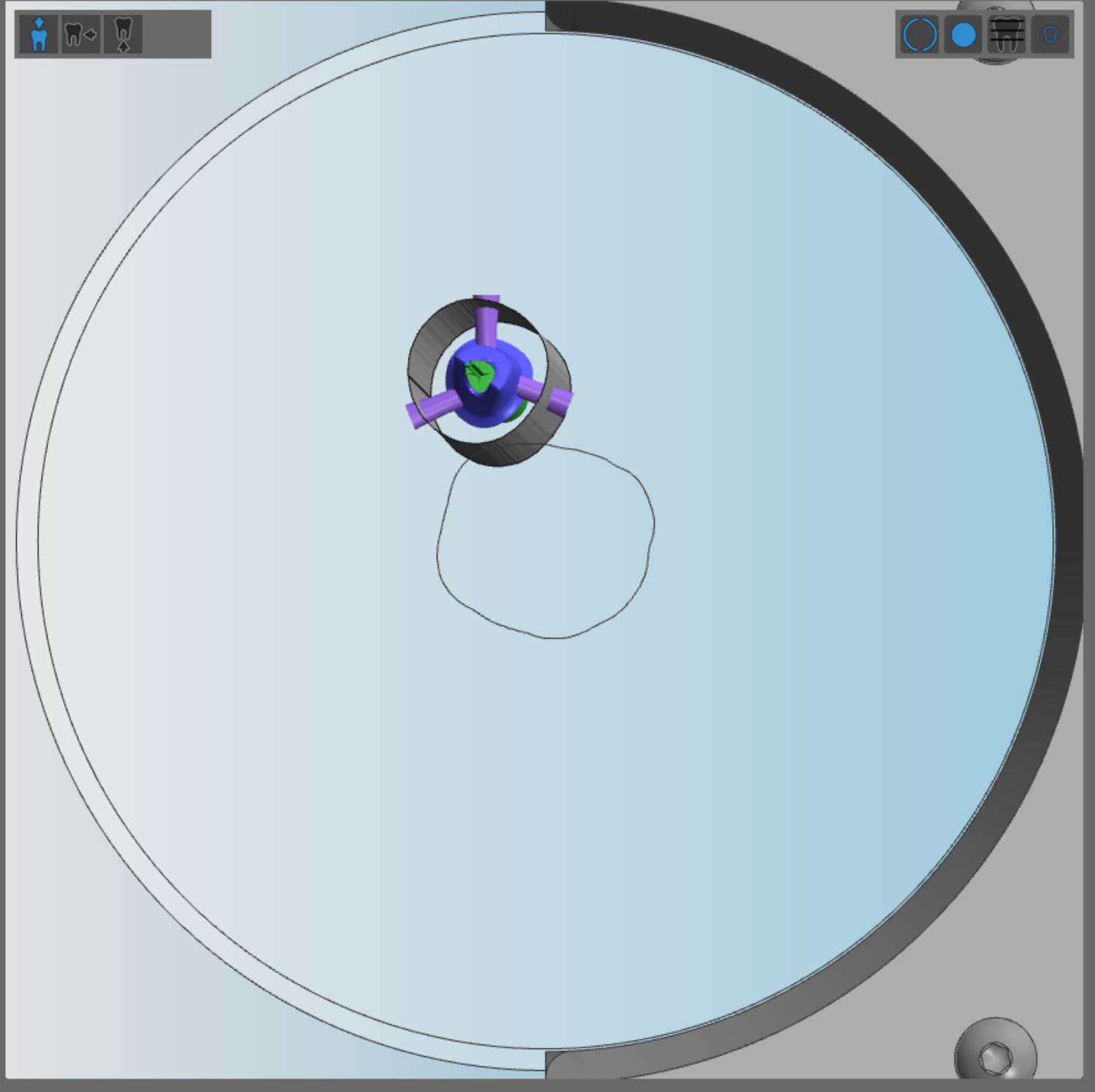

2. 将下几个物体以圆圈形式围绕第一个物体来放在其周围。

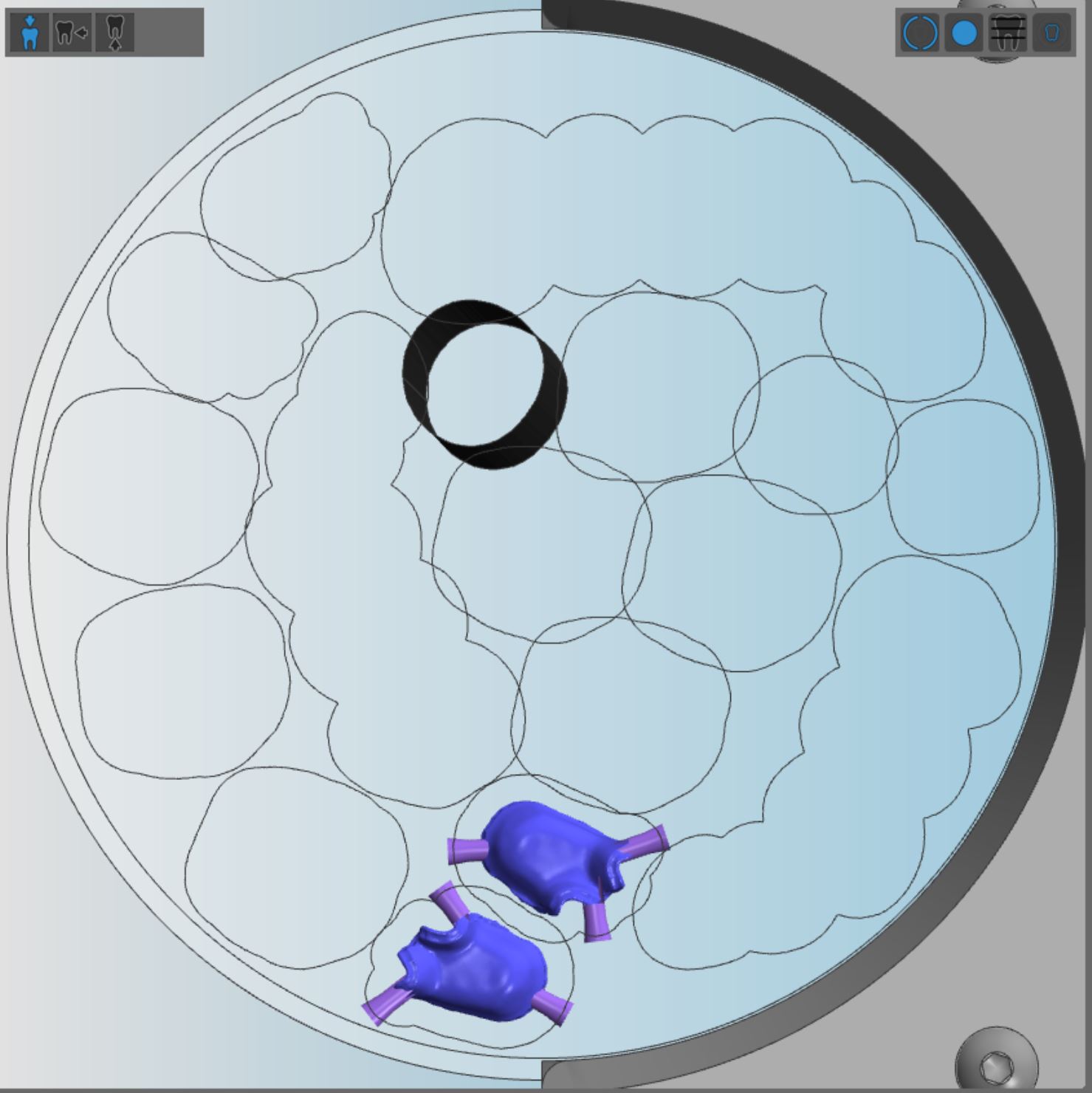

3. 继续从内向外排版物体。
• 您已经按照从坯体中心到边框的顺序排版了对象。

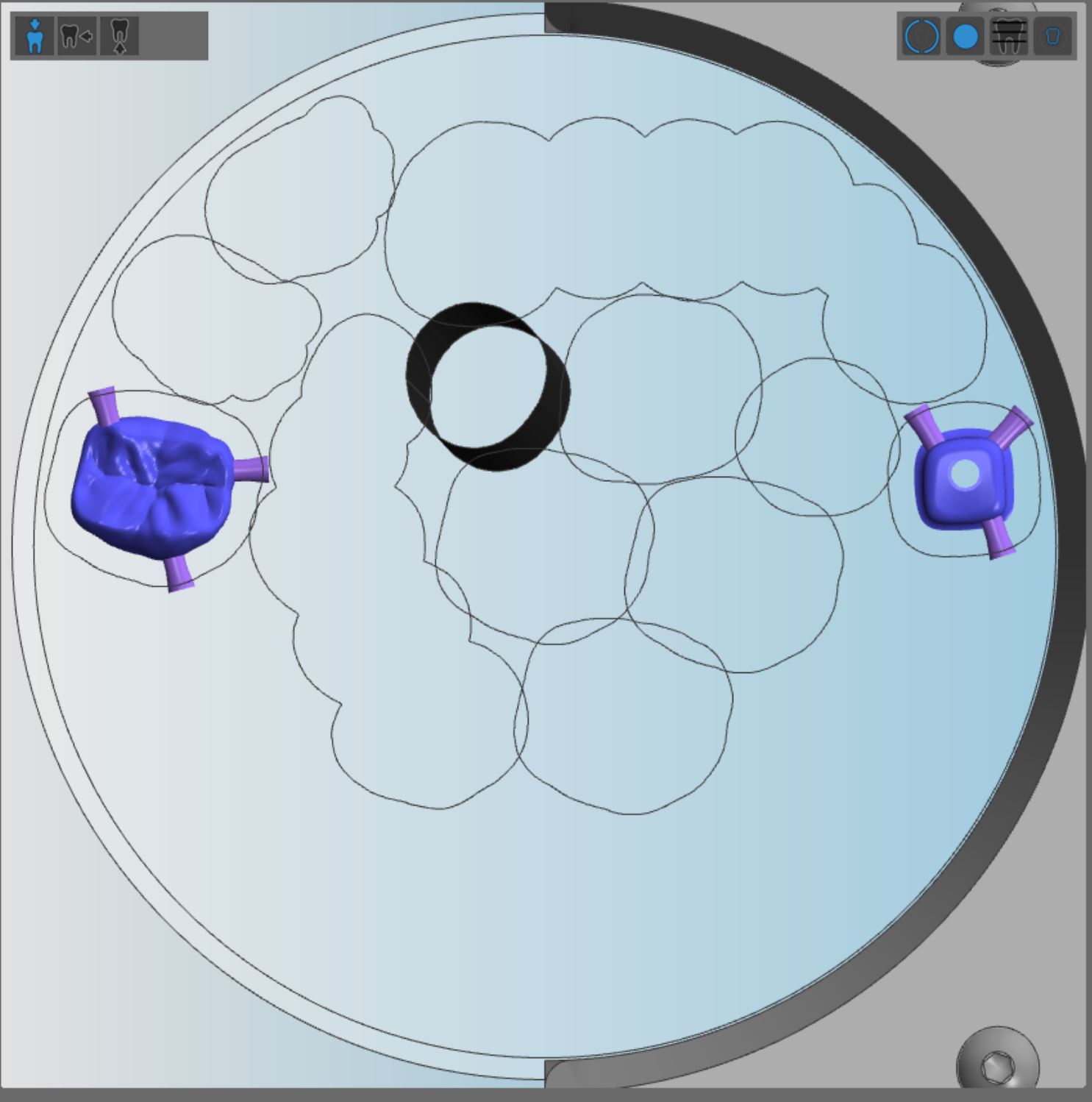

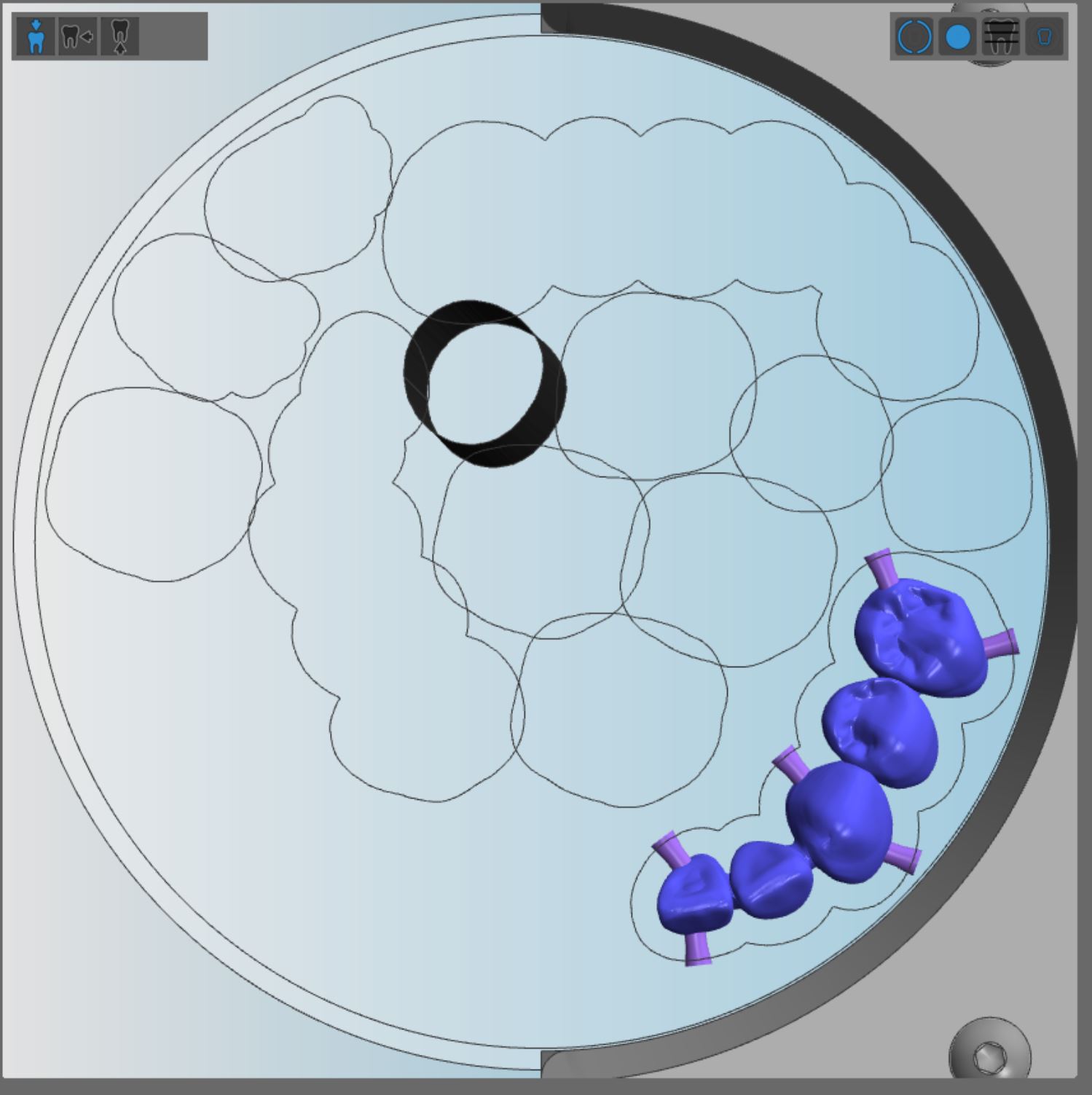

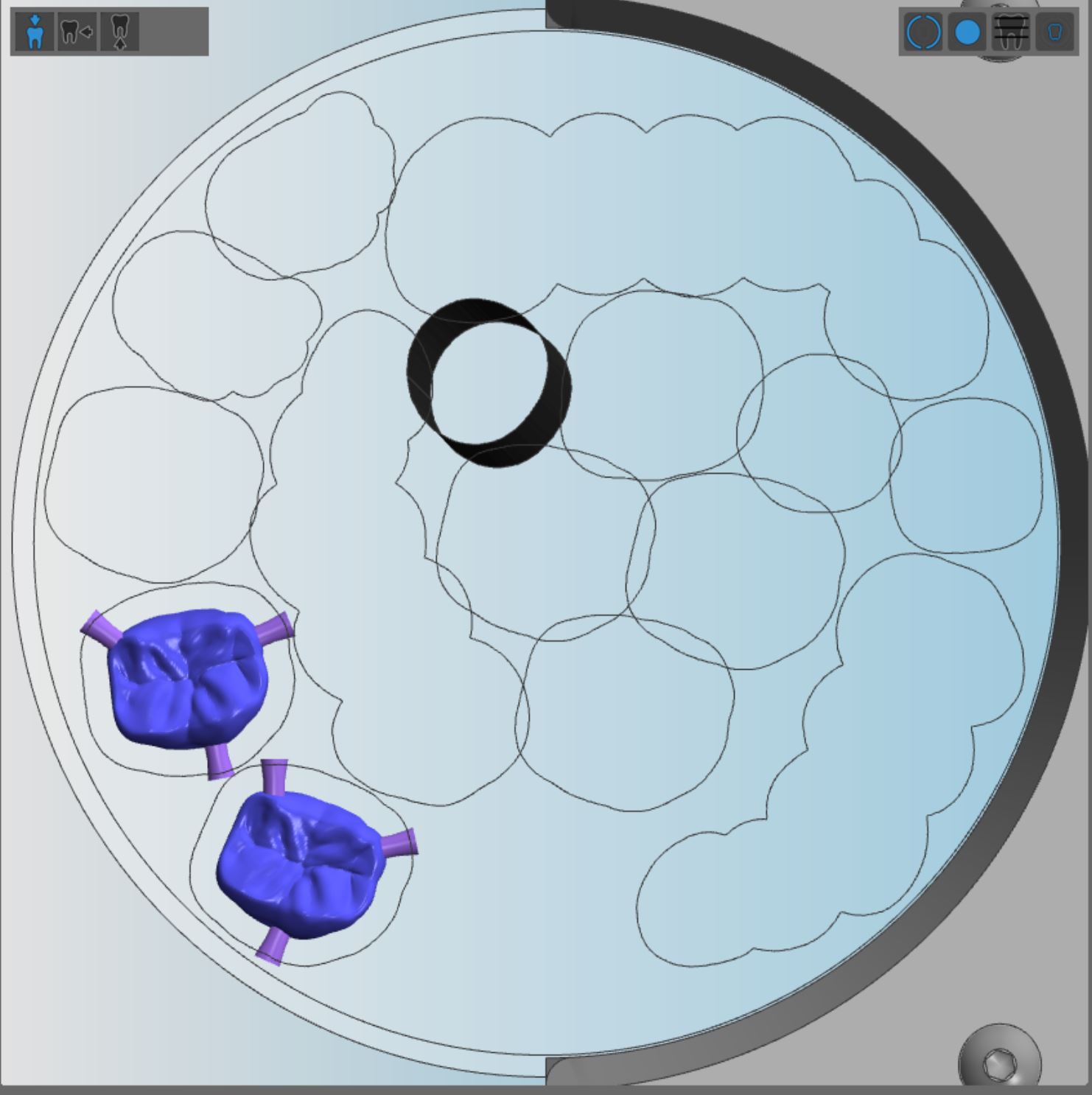

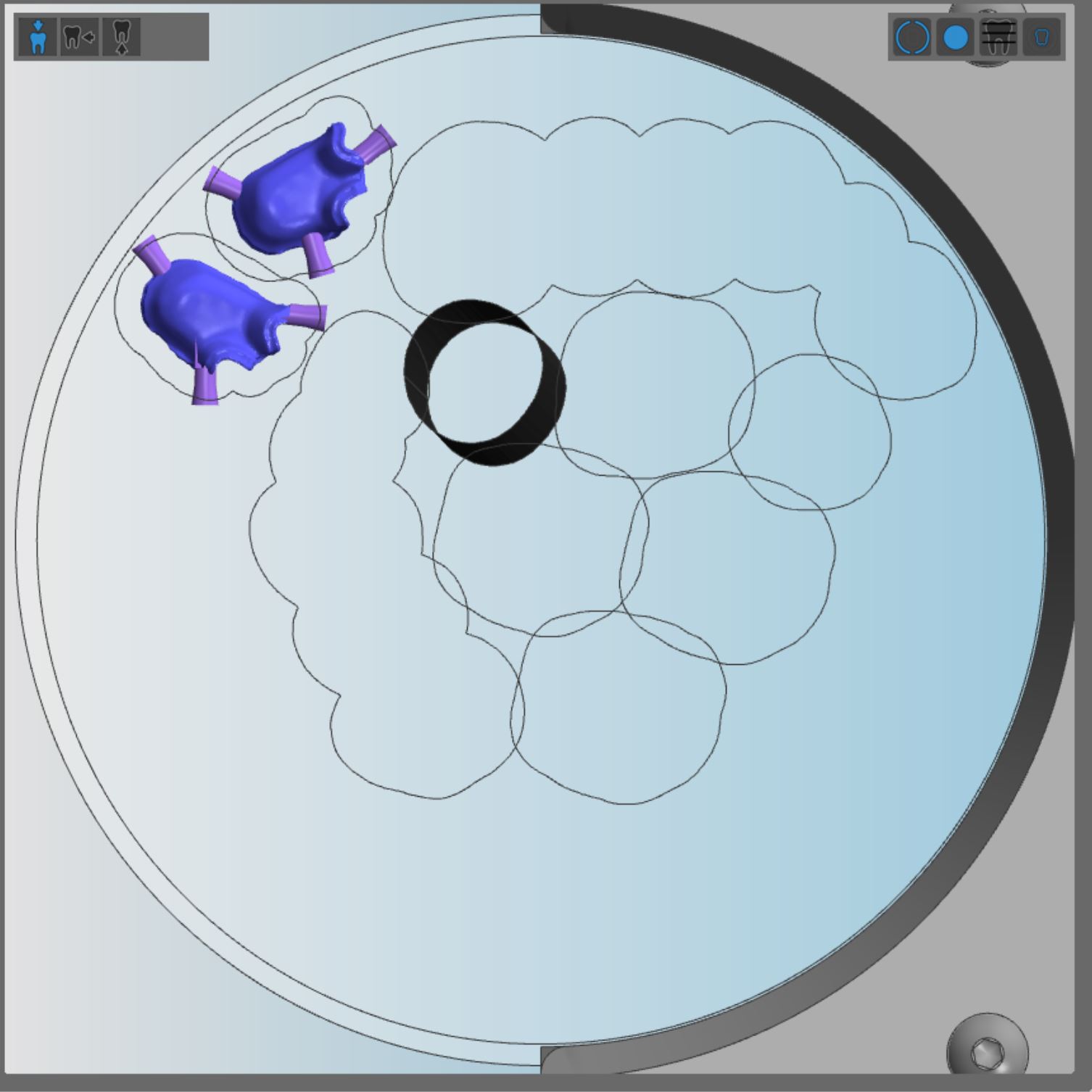

示例：

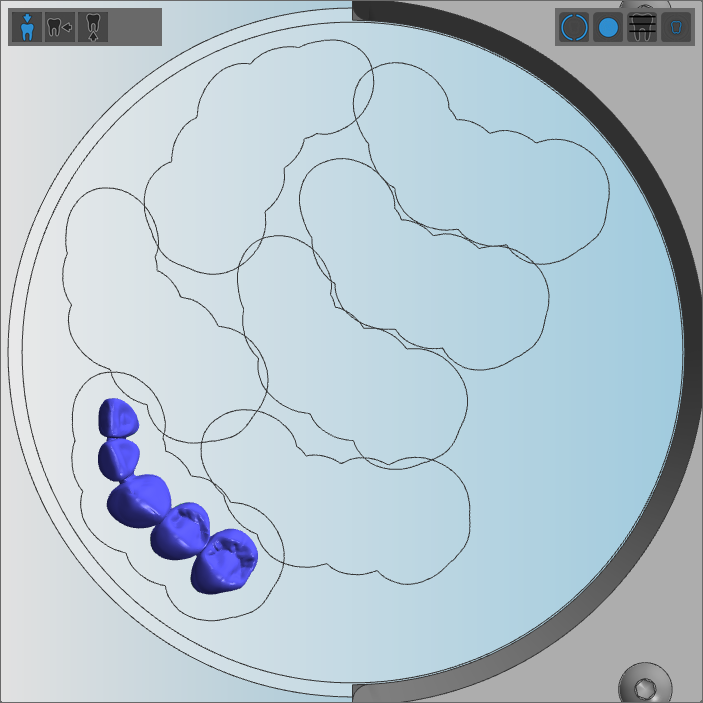

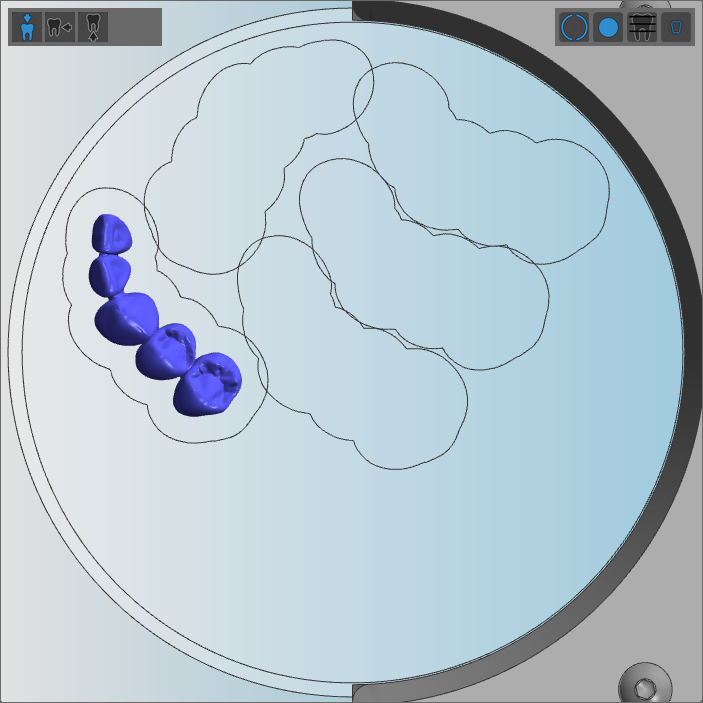

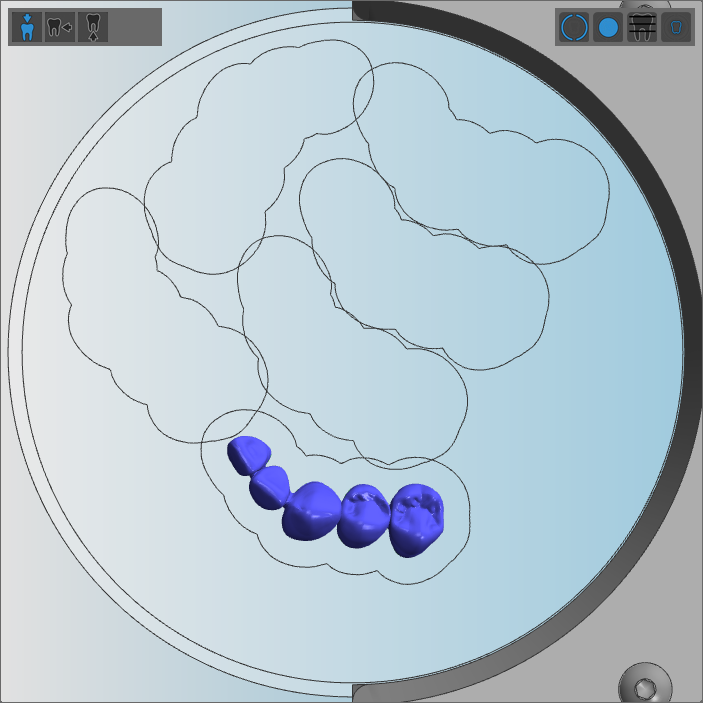

中型物体

如果您多次加工圆盘，建议您通过以下方式排版中型对象：

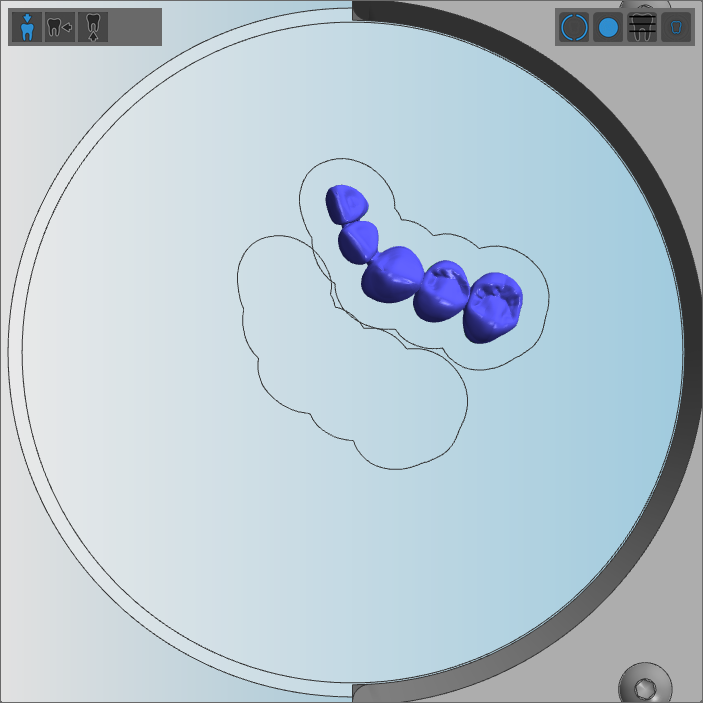

1. 将第一个对象放置在圆盘中心。

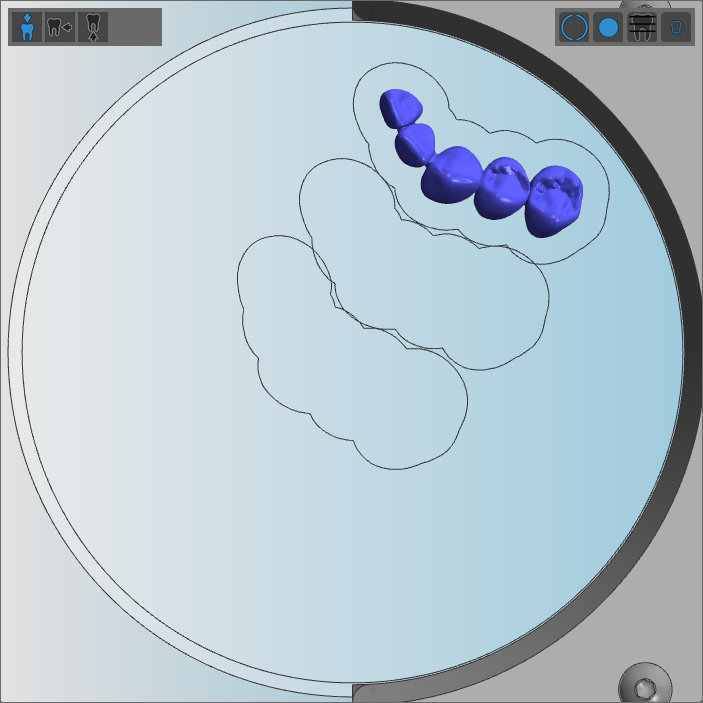

2. 将下一个物体放置在第一个对象附近。

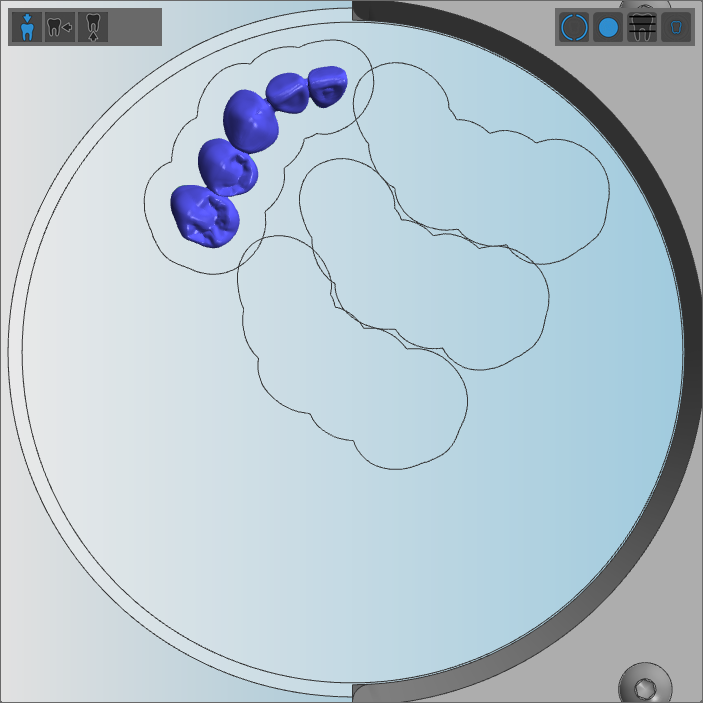

3. 继续从内向外排版物体。
• 您已经按照从坯体中心到边框的顺序排版了对象。

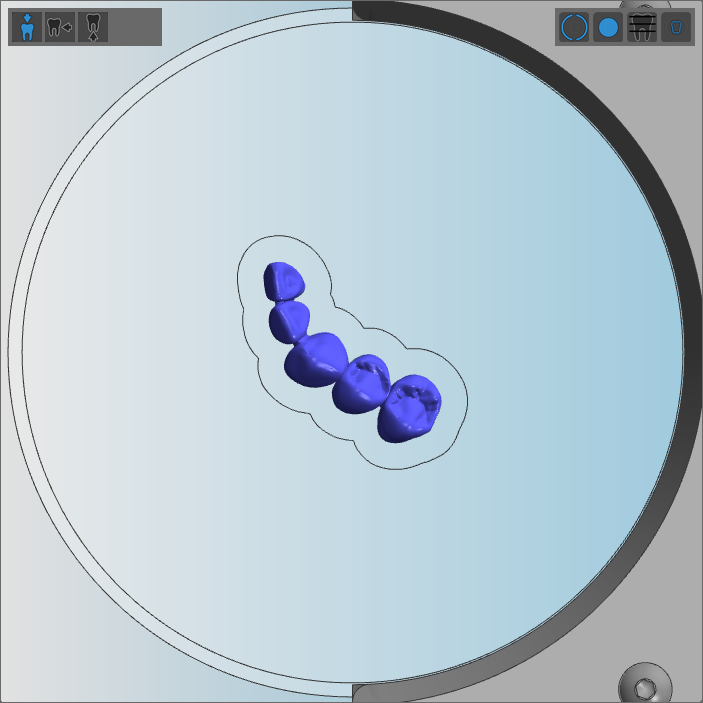

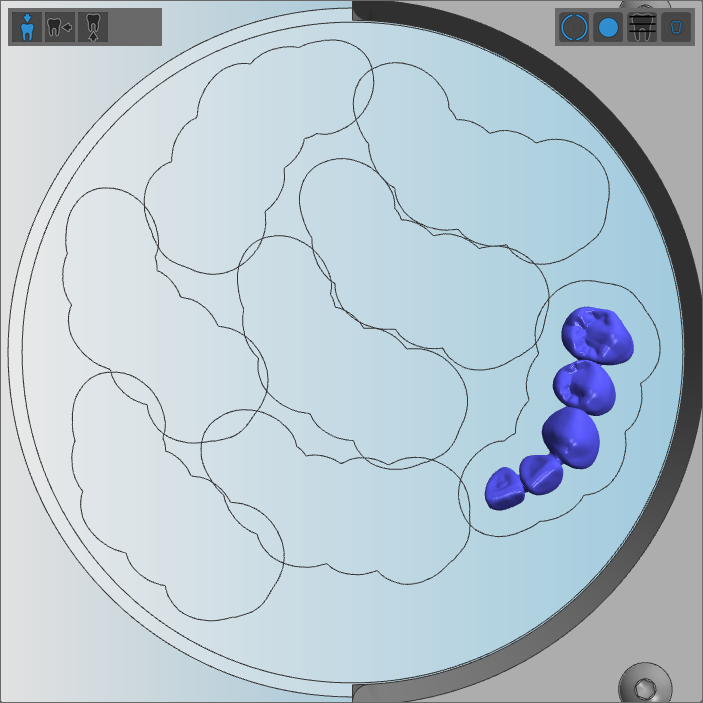

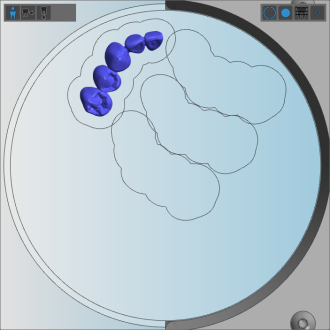

示例：

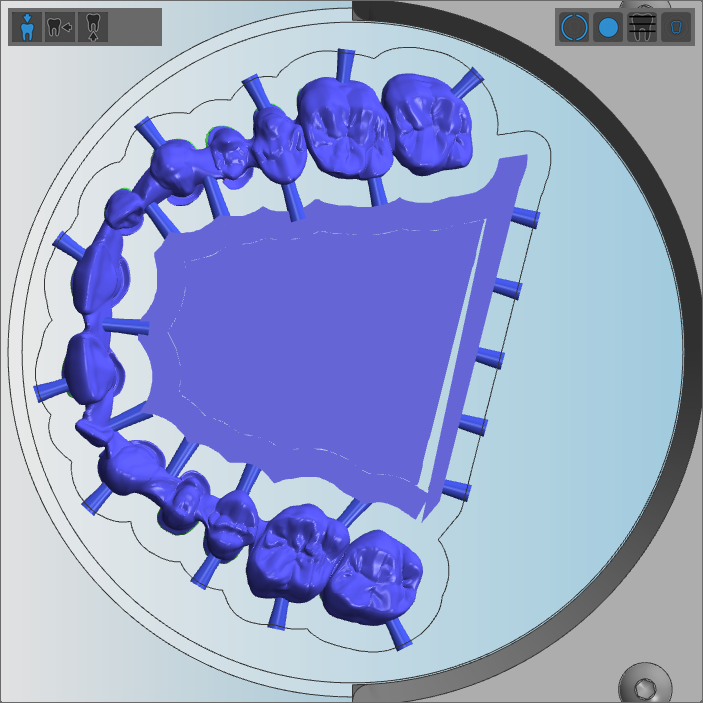

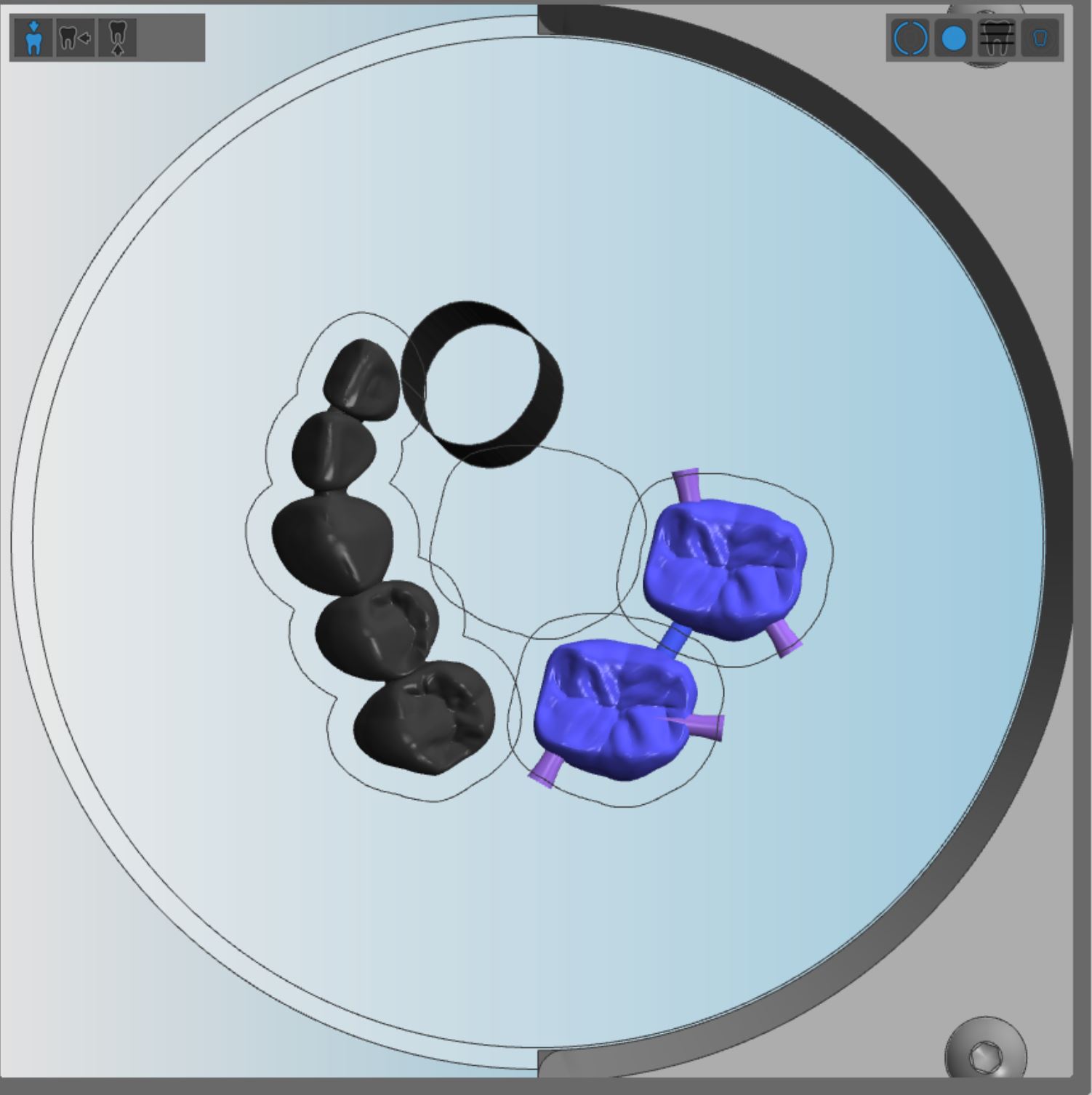

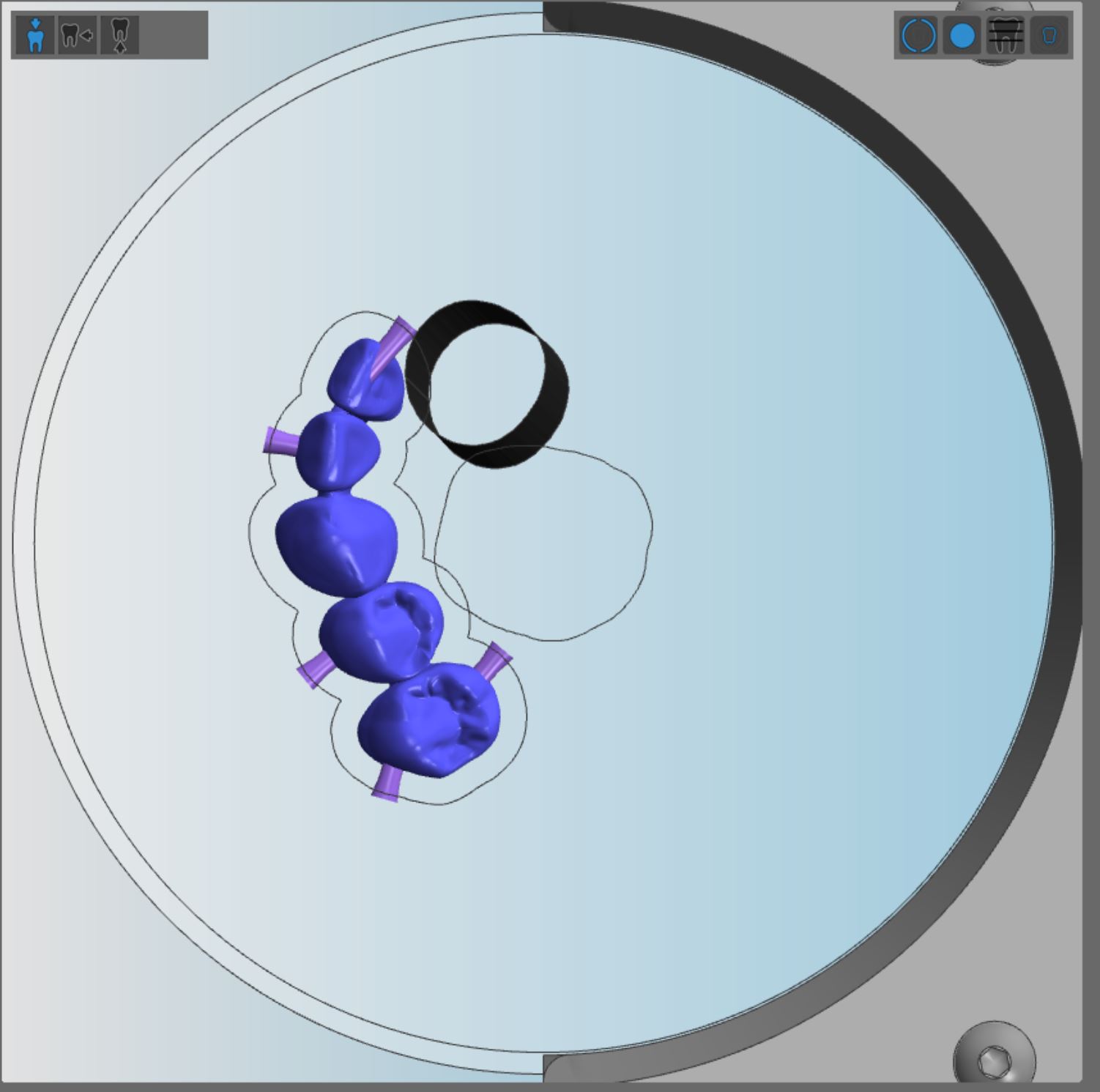

一个带有烧结棒的多单元桥和几个小对象

如果您多次加工圆盘，建议您通过以下方式排版上述对象：

1. 将多单元桥放置在圆盘的左侧。否则，您将无法重新使用该圆盘，因为取出牙桥后其稳定性太低。
2. 执行加工任务。
3. 将较小的对象放置在剩余区域中。

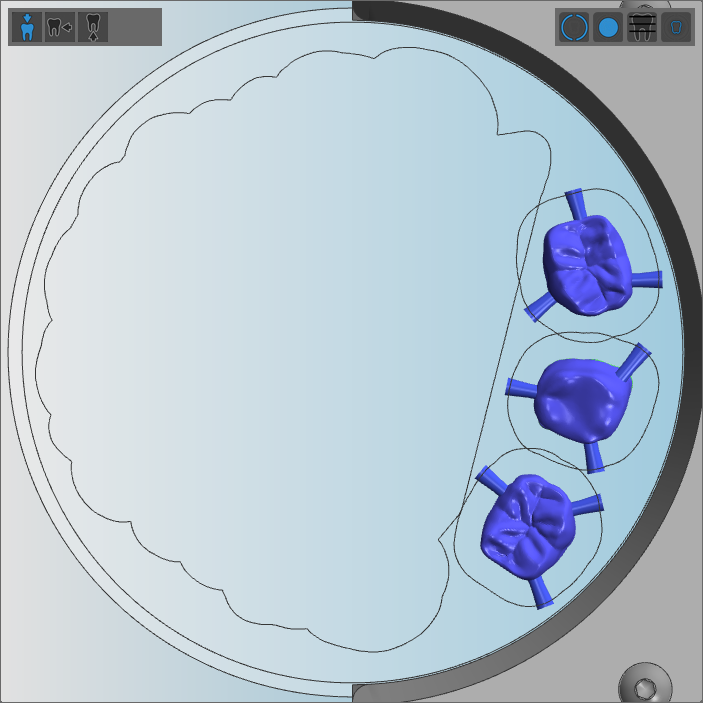

示例：

在钴铬合金和钛坯料盘中，物体的加工区域不得重叠。

在钴铬合金和钛坯料盘中，物体的加工区域不得重叠。
