适用于： K5, K5+, N4, S5, S1, S2, R5, Z4

nt-trading Preform安装和使用 ® 基台夹具

本帮助文章介绍了如何为 nt-trading Preform® 坯体安装和使用基台夹具。nt-trading Preform® 基台夹具可用于以下机器：

  • N4 / N4+
  • R5
  • S5  / S1 / S2
  • Z4

并非每个版本的 DentalCAM & DentalCNC 都支持所有基台夹具。建议：更新到最新版本，以实现最大兼容性。

借助nt-trading基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

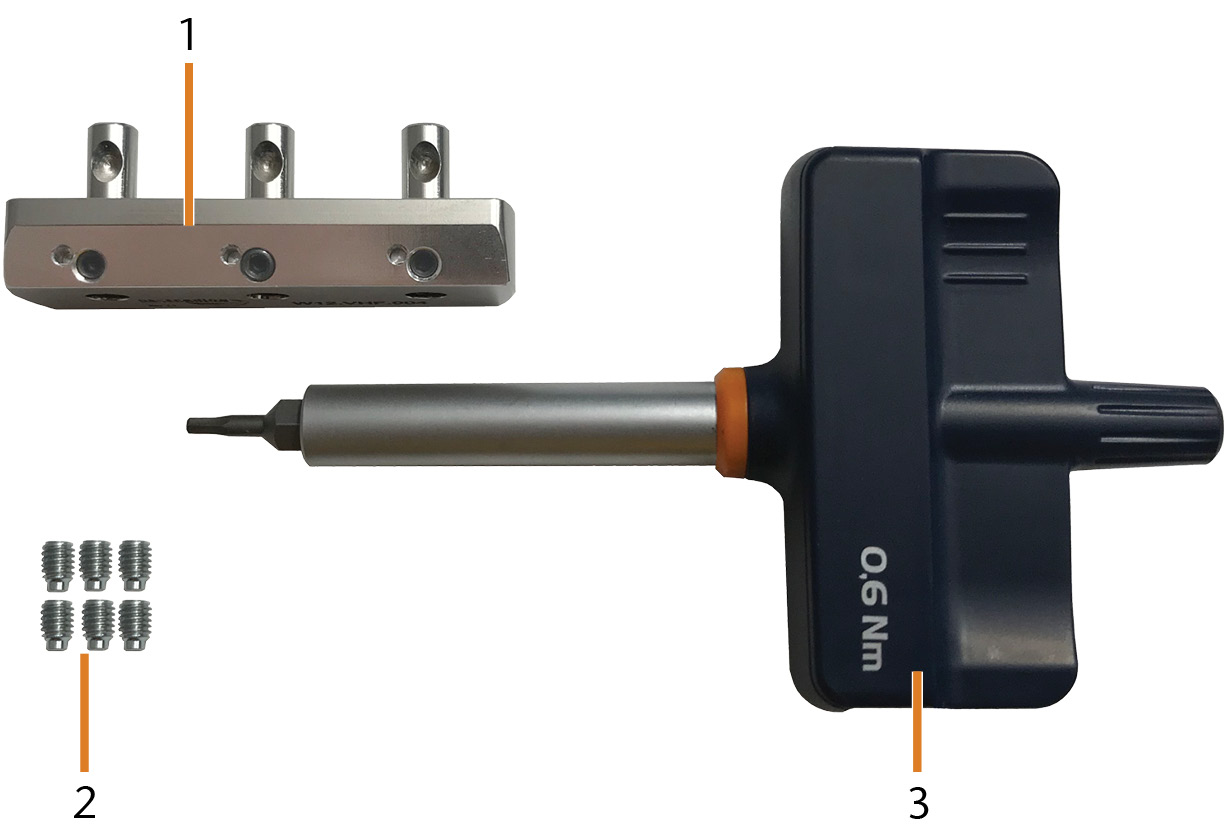

基台夹具随附的组件

  1. 1 x nt-trading Preform 基台夹具
  2. 6 x 带螺纹的螺栓 (M4 x 6)
  3. 1 x 扭力螺丝刀 (0.6 Nm)

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 nt-trading Preform® 基台夹具

  1. 打开加工室门。
  2. 从坯料夹具中取出坯料盘（如果有）。

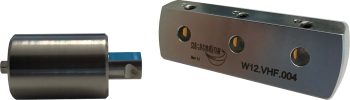

  3. 正确调整 nt-trading Preform® 基台夹具的方向：
    • 3 个定位销必须插入 nt-trading Preform® 基台夹具的孔中。
  4. 将 nt-trading Preform® 基台夹具插入坯料夹具。

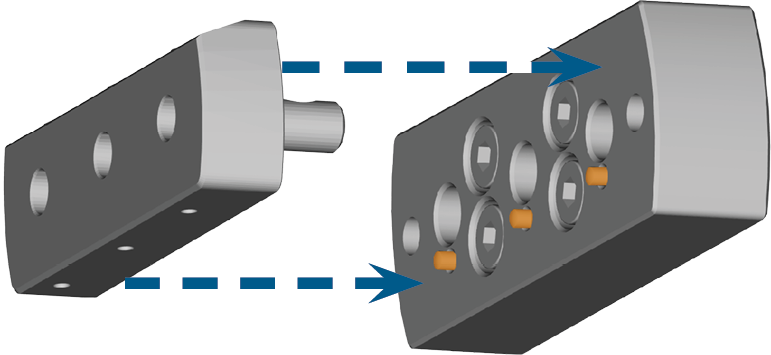

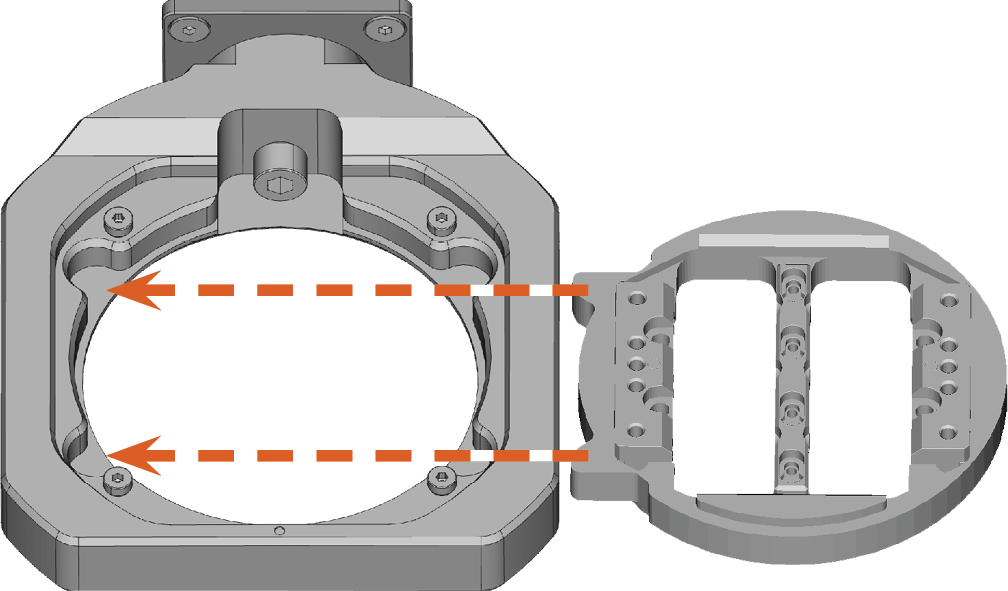

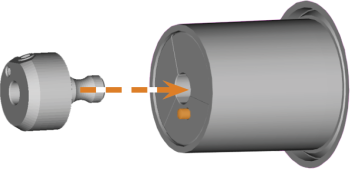

    将 nt-trading Preform® 基台夹具插入坯料夹具

  5. 尽可能多地将 nt-trading Preform® 基台夹具推入坯料夹具。
    6. 注意

    用超过 1.5 Nm 的力度拧入螺栓时会损坏基台夹具

    如果用超过 1.5 Nm 的力度拧紧螺栓，则基台夹具将变形，并无法从坯料夹具上取出。因此，基台夹具将无法使用。

    • 只能用 1.5 Nm 的力度拧紧螺栓。
  6. 如要固定 nt-trading Preform® 基台夹具，请使用随附的扭矩螺丝刀 (1.5 Nm) 将 3 个圆柱头螺钉拧入坯料夹具。

您可以为基台夹具配备最大数量为 3 的 nt-trading Preform® 预成基台类型。

仅加工适合湿加工的 Preform® 基台。

安装 nt-trading Preform® 基台

  1. 松开 Preform® 基台夹具上所需基台位置的螺钉。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

  1. 将 Preform® 基台推入夹具，直至正确就位。坯体的底部必须以其平坦部分（标记为蓝色）指向固定器的定位辅助（标记为橙色）。

    Preform® 基台（标记为蓝色）和夹具（标记为橙色）的定位辅助

    2. 注意

    用超过 0.6 Nm 的力度拧入螺栓时会损坏预成基台

    如果用超过 0.6 Nm 的力度拧紧螺栓，则预成基台将变形，并无法从基台夹具上卸下。因此，预成基台将无法使用。

    • 只能用 0.6 Nm 的力度拧紧螺栓。
  2. 使用扭矩螺丝刀 (0.6 Nm) 重新拧紧 Preform® 基台夹具相应的螺钉。
    • Preform® 基台已装入。

借助nt-trading基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

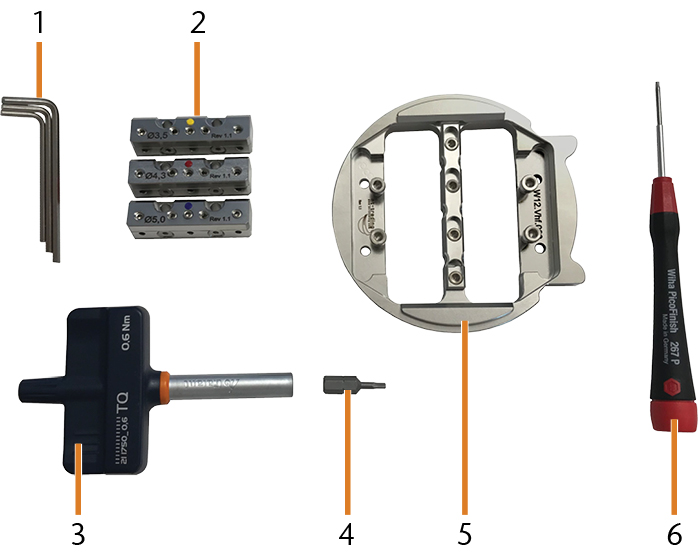

基台夹具随附的组件

  1. 3 x 六角扳手
  2. 3 x 基台手柄
  3. 1 x 扭力螺丝刀 (0.6 Nm)
  4. 1 x 六角钻头
  5. 1 x nt-trading Preform 基台夹具
  6. 1 x Torx 螺丝刀

安装 nt-trading Preform® 基台

在安装 nt-trading Preform® 基台之前，需要从基台夹具上取出具有所需基台位置的基台手柄。

  1. 从机器上卸下 Preform® 基台夹具。

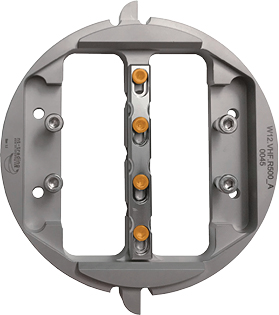

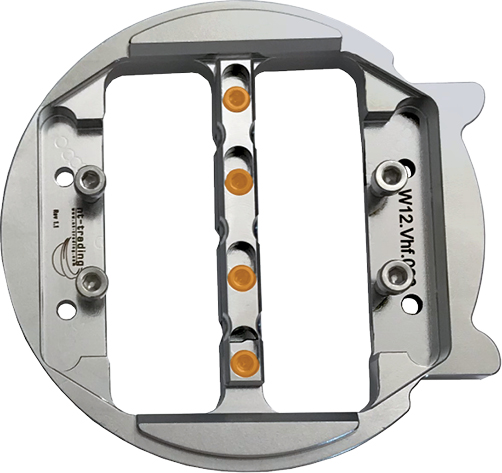

  2. 松开固定导轨的 4 个螺丝（标记为橙色）。请勿卸下螺钉。

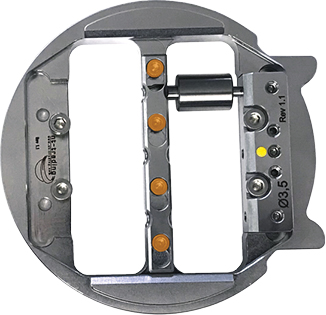

    要拧松的螺钉标记为橙色

  3. 将固定杆推到顶部/底部并将其取下。

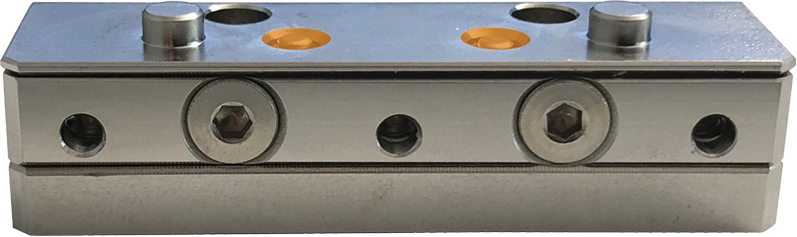

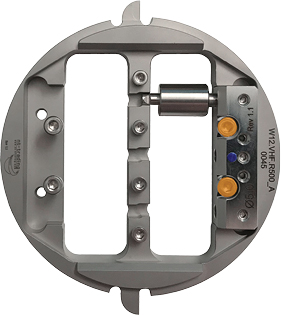

  4. 拧下基台手柄的 2 个固定螺钉（标记为橙色），然后卸下基台手柄。

    要拧松的螺钉标记为橙色

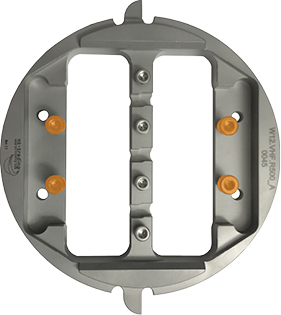

  5. 如果将基台手柄卡在基台夹具上，请拧紧位于基台手柄中间的基台位置螺钉旁边的 2 个螺钉。

    需拧入的螺钉标记为橙色

  1. 松开 Preform® 基台手柄上所需基台位置的螺钉。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

  1. 将 Preform® 基台推入基台手柄，直至正确就位。有两种对齐方式不同的基台：

    1. 必须将基台手柄的定位辅助（标记为橙色）插入坯体的凹槽（标记为蓝色）中。
    2. 基台的平坦部分（标记为蓝色）必须朝向基台手柄的右侧（如下图所示）。

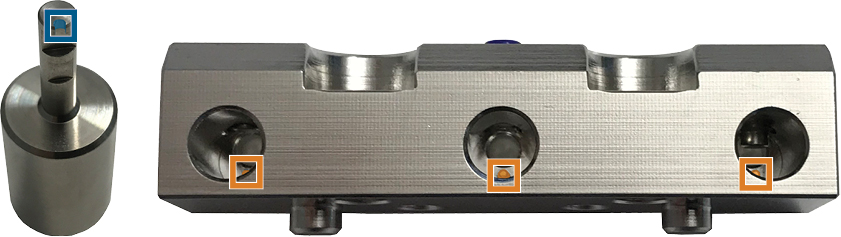

    (a)Preform® 基台（标记为蓝色）和手柄（标记为橙色）的定位辅助

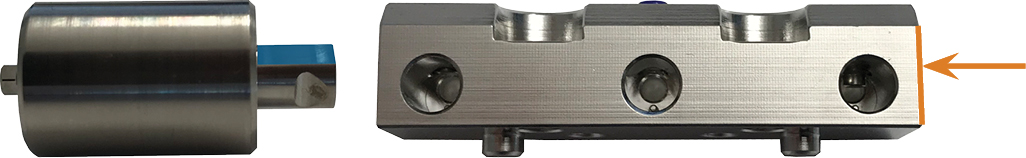

    (b)Preform® 基台的平坦部分（标记为蓝色），基台手柄的右侧标有右侧标记。

    2. 注意

    用超过 0.6 Nm 的力度拧入螺栓时会损坏预成基台

    如果用超过 0.6 Nm 的力度拧紧螺栓，则预成基台将变形，并无法从基台夹具上卸下。因此，预成基台将无法使用。

    • 只能用 0.6 Nm 的力度拧紧螺栓。
  2. 使用扭矩螺丝刀 (0.6 Nm) 重新拧紧 Preform® 基台手柄相应的螺钉。
    • Preform® 基台已装入。

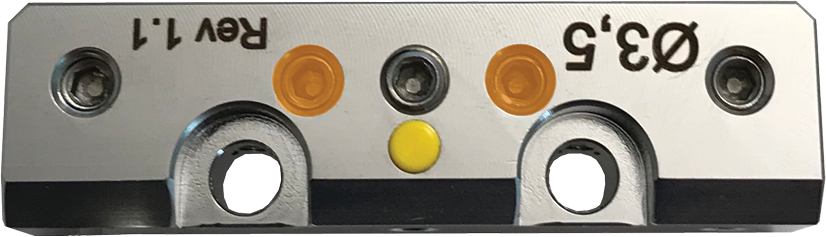

  3. 松开中间基台位置上螺钉旁边的螺钉（标记为橙色）。确保螺钉的下部与基台手柄的底部齐平。

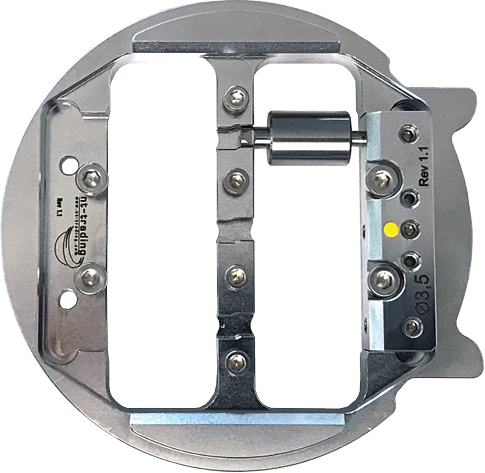

    要拧松的螺钉标记为橙色

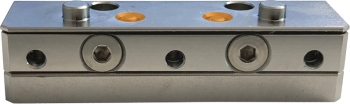

    基台手柄底部（标记为橙色）的扁平螺丝

  4. 松开固定导轨的 4 个螺丝（标记为橙色）。请勿卸下螺钉。

    要拧松的螺钉标记为橙色

  5. 将固定杆推到顶部/底部并将其取下。

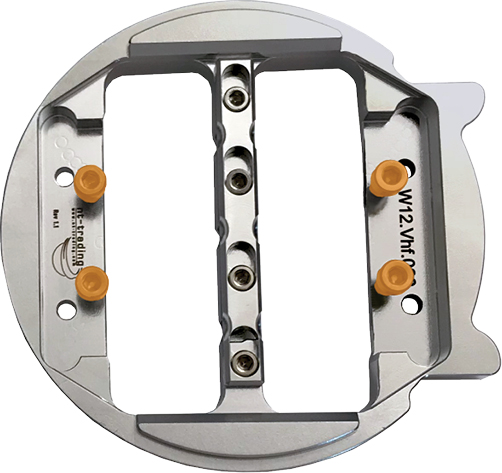

  6. 拧松基台夹具一侧的 2 个螺钉（标记为橙色）。您可以插入 2 个基台夹具，其中在基台夹具的每一侧插入 1 个。

    要拧松的螺钉标记为橙色

  7. 将基台手柄插入基台夹具。
  8. 如要固定基台手柄，请拧入 2 个螺钉。

    9. 正确放置基台手柄

  9. 将固定杆放在螺丝上并向上/向下滑动，使其无法移除。

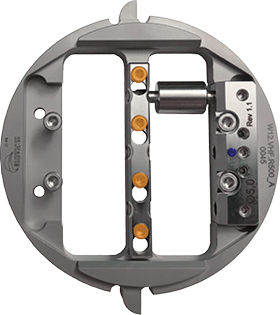

  10. 拧紧固定杆的 4 个螺丝（标记为橙色）。

    需拧入的螺钉标记为橙色

安装 nt-trading Preform® 基台夹具

  1. 将 nt-trading Preform® 基台插入 nt-trading Preform® 基台夹具。
  2. 打开加工室门。
  3. 松开将固定环固定在坯料夹具上的 4 颗螺钉（图中标记为橙色）。
  4. 顺时针旋转固定环并将其向上拉，以此取出固定环。
  5. 从坯料夹具中取出坯料盘（如果有）。
  6. 正确调整 nt-trading Preform® 基台夹具的方向：
    • 标记基台位置的编号必须面朝上。
    • 定位辅助必须定位于左侧。
  7. 将 nt-trading Preform® 基台夹具插入坯料夹具。

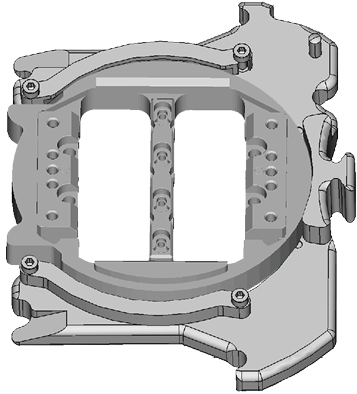

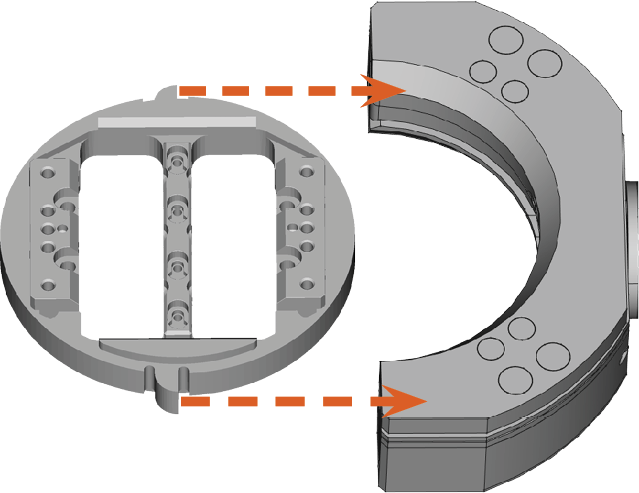

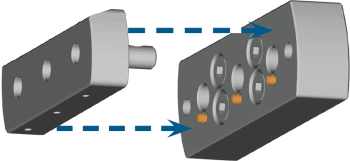

    将 nt-trading Preform® 基台夹具插入坯料夹具

  8. 用随附的扭矩扳手拧紧固定环。

牢牢拧紧螺丝。如果基台夹具在加工过程中移动或振动，结果可能无法使用。

您可以为基台夹具配备最大数量为 6 的 nt-trading Preform® 预成基台类型。

仅加工适合相应类型加工的 Preform® 基台。对于钛合金 Preform® 基台的湿加工，需要使用流量传感器。

借助nt-trading基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

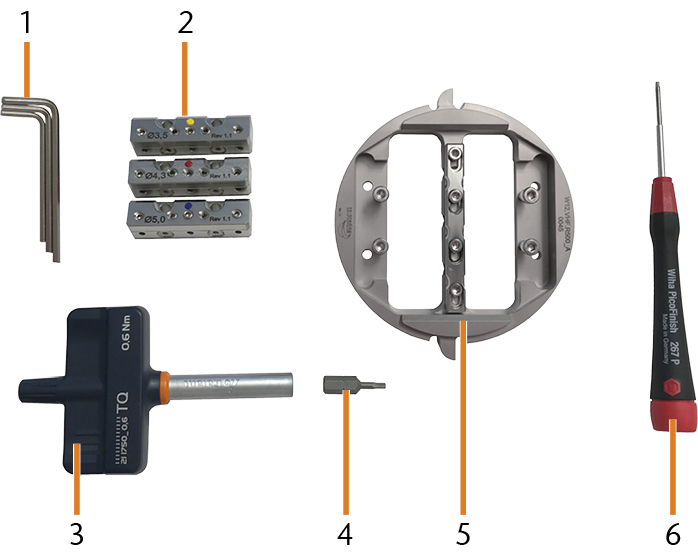

您应该已经收到以下物品：

基台夹具随附的组件

  1. 3 x 六角扳手
  2. 3 x 基台手柄
  3. 1 x 扭力螺丝刀 (0.6 Nm)
  4. 1 x 六角钻头
  5. 1 x nt-trading Preform 基台夹具
  6. 1 x Torx 螺丝刀

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 nt-trading Preform® 基台

在安装 nt-trading Preform® 基台之前，需要从基台夹具上取出具有所需基台位置的基台手柄。

  1. 从机器上卸下 Preform® 基台夹具。

  2. 松开固定导轨的 4 个螺丝（标记为橙色）。请勿卸下螺钉。

    要拧松的螺钉标记为橙色

  3. 将固定杆推到顶部/底部并将其取下。

  4. 拧下基台手柄的 2 个固定螺钉（标记为橙色），然后卸下基台手柄。

    要拧松的螺钉标记为橙色

  5. 如果将基台手柄卡在基台夹具上，请拧紧位于基台手柄中间的基台位置螺钉旁边的 2 个螺钉。

    需拧入的螺钉标记为橙色

  1. 松开 Preform® 基台手柄上所需基台位置的螺钉。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

  1. 将 Preform® 基台推入基台手柄，直至正确就位。有两种对齐方式不同的基台：

    1. 必须将基台手柄的定位辅助（标记为橙色）插入坯体的凹槽（标记为蓝色）中。
    2. 基台的平坦部分（标记为蓝色）必须朝向基台手柄的右侧（如下图所示）。

    (a)Preform® 基台（标记为蓝色）和手柄（标记为橙色）的定位辅助

    (b)Preform® 基台的平坦部分（标记为蓝色），基台手柄的右侧标有右侧标记。

    2. 注意

    用超过 0.6 Nm 的力度拧入螺栓时会损坏预成基台

    如果用超过 0.6 Nm 的力度拧紧螺栓，则预成基台将变形，并无法从基台夹具上卸下。因此，预成基台将无法使用。

    • 只能用 0.6 Nm 的力度拧紧螺栓。
  2. 使用扭矩螺丝刀 (0.6 Nm) 重新拧紧 Preform® 基台手柄相应的螺钉。
    • Preform® 基台已装入。
  3. 松开中间基台位置上螺钉旁边的螺钉（标记为橙色）。确保螺钉的下部与基台手柄的底部齐平。

    要拧松的螺钉标记为橙色

    基台手柄底部（标记为橙色）的扁平螺丝

  4. 松开固定导轨的 4 个螺丝（标记为橙色）。请勿卸下螺钉。

    要拧松的螺钉标记为橙色

  5. 将固定杆推到顶部/底部并将其取下。

  6. 拧松基台夹具一侧的 2 个螺钉（标记为橙色）。您可以插入 2 个基台夹具，其中在基台夹具的每一侧插入 1 个。

    要拧松的螺钉标记为橙色

  7. 将基台手柄插入基台夹具。
  8. 如要固定基台手柄，请拧入 2 个螺钉。

    9. 正确放置基台手柄

  9. 将固定杆放在螺丝上并向上/向下滑动，使其无法移除。

  10. 拧紧固定杆的 4 个螺丝（标记为橙色）。

    需拧入的螺钉标记为橙色

安装 nt-trading Preform® 基台夹具

  1. 将 nt-trading Preform® 基台插入 nt-trading Preform® 基台夹具。
  2. 打开加工室门。
  3. 松开将固定环固定在坯料夹具上的 4 颗螺钉（图中标记为橙色）。
  4. 顺时针旋转固定环并将其向上拉，以此取出固定环。
  5. 从坯料夹具中取出坯料盘（如果有）。
  6. 正确调整 nt-trading Preform® 基台夹具的方向：
    • 标记基台位置的编号必须面朝上。
    • 定位辅助必须定位于左侧。
  7. 将 nt-trading Preform® 基台夹具插入坯料夹具。

    将 nt-trading Preform® 基台夹具插入坯料夹具

  8. 用随附的扭矩扳手拧紧固定环。

牢牢拧紧螺丝。如果基台夹具在加工过程中移动或振动，结果可能无法使用。

您可以为基台夹具配备最大数量为 6 的 nt-trading Preform® 预成基台类型。

仅加工适合相应类型加工的 Preform® 基台。对于钛合金 Preform® 基台的湿加工，需要使用流量传感器。

借助nt-trading基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

基台夹具随附的组件

  1. 3 x 六角扳手
  2. 3 x 基台手柄
  3. 1 x 扭力螺丝刀 (0.6 Nm)
  4. 1 x 六角钻头
  5. 1 x nt-trading Preform 基台夹具
  6. 1 x Torx 螺丝刀

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 nt-trading Preform® 基台

在安装 nt-trading Preform® 基台之前，需要从基台夹具上取出具有所需基台位置的基台手柄。

  1. 从机器上卸下 Preform® 基台夹具。

  2. 松开固定导轨的 4 个螺丝（标记为橙色）。请勿卸下螺钉。

    要拧松的螺钉标记为橙色

  3. 将固定杆推到顶部/底部并将其取下。

  4. 拧下基台手柄的 2 个固定螺钉（标记为橙色），然后卸下基台手柄。

    要拧松的螺钉标记为橙色

  5. 如果将基台手柄卡在基台夹具上，请拧紧位于基台手柄中间的基台位置螺钉旁边的 2 个螺钉。

    需拧入的螺钉标记为橙色

  1. 松开 Preform® 基台手柄上所需基台位置的螺钉。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

  1. 将 Preform® 基台推入基台手柄，直至正确就位。有两种对齐方式不同的基台：

    1. 必须将基台手柄的定位辅助（标记为橙色）插入坯体的凹槽（标记为蓝色）中。
    2. 基台的平坦部分（标记为蓝色）必须朝向基台手柄的右侧（如下图所示）。

    (a)Preform® 基台（标记为蓝色）和手柄（标记为橙色）的定位辅助

    (b)Preform® 基台的平坦部分（标记为蓝色），基台手柄的右侧标有右侧标记。

    2. 注意

    用超过 0.6 Nm 的力度拧入螺栓时会损坏预成基台

    如果用超过 0.6 Nm 的力度拧紧螺栓，则预成基台将变形，并无法从基台夹具上卸下。因此，预成基台将无法使用。

    • 只能用 0.6 Nm 的力度拧紧螺栓。
  2. 使用扭矩螺丝刀 (0.6 Nm) 重新拧紧 Preform® 基台手柄相应的螺钉。
    • Preform® 基台已装入。
  3. 松开中间基台位置上螺钉旁边的螺钉（标记为橙色）。确保螺钉的下部与基台手柄的底部齐平。

    要拧松的螺钉标记为橙色

    基台手柄底部（标记为橙色）的扁平螺丝

  4. 松开固定导轨的 4 个螺丝（标记为橙色）。请勿卸下螺钉。

    要拧松的螺钉标记为橙色

  5. 将固定杆推到顶部/底部并将其取下。

  6. 拧松基台夹具一侧的 2 个螺钉（标记为橙色）。您可以插入 2 个基台夹具，其中在基台夹具的每一侧插入 1 个。

    要拧松的螺钉标记为橙色

  7. 将基台手柄插入基台夹具。
  8. 如要固定基台手柄，请拧入 2 个螺钉。

    9. 正确放置基台手柄

  9. 将固定杆放在螺丝上并向上/向下滑动，使其无法移除。

  10. 拧紧固定杆的 4 个螺丝（标记为橙色）。

    需拧入的螺钉标记为橙色

安装 nt-trading Preform® 基台夹具

您可以将 nt-trading Preform® 基台夹具插入坯料夹具和坯体库( 将盘和坯料块夹具安装到坯料库上)。

  1. 将 nt-trading Preform® 基台插入 nt-trading Preform® 基台夹具。
  2. 选择一个坯料更换器支架，并将其移动到换盘位置。确保 DentalCNC 中的坯料更换器支架空置可用。
  3. 从坯体库中取出坯体框架。
  4. 正确调整 nt-trading Preform® 基台夹具的方向：
    • 标记基台位置的数字必须与坯料盘框架的固定架朝向相同的方向。
  5. 将 nt-trading Preform® 基台夹具插入坯体框架。
  6. 重新安装固定架。

    7. 牢牢拧紧螺丝。如果基台夹具在加工过程中移动或振动，结果可能无法使用。

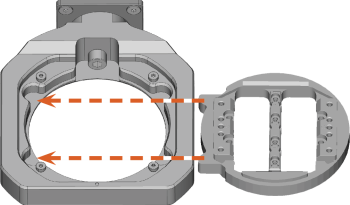

    将 nt-trading Preform® 基台夹具插入坯体框架。

  7. 将圆盘或坯料块夹具插入刀库的换盘位置。确保 DentalCNC 中的坯料更换器支架空置可用。

您可以为基台夹具配备最大数量为 6 的 nt-trading Preform® 预成基台类型。

仅加工适合相应类型加工的 Preform® 基台。对于钛合金 Preform® 基台的湿加工，需要使用流量传感器。

借助nt-trading基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

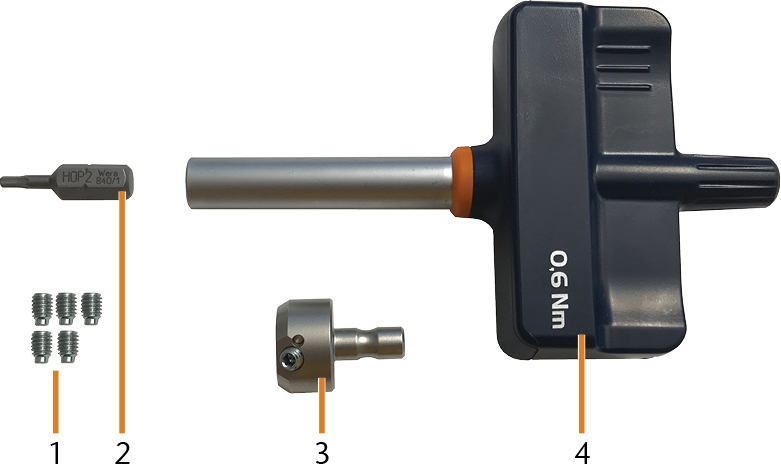

基台夹具随附的组件

  1. 5 x 带螺纹的螺栓 (M4 x 6)
  2. 1 x 六角钻头
  3. 1 x nt-trading Preform 基台夹具
  4. 1 x 扭力螺丝刀 (0.6 Nm)

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 nt-trading Preform® 基台夹具

  1. 将 nt-trading Preform® 基台插入 nt-trading Preform® 基台夹具。
  2. 打开加工室门。
  3. 打开坯料夹具的夹头。
  4. 从坯料夹具中取出坯料盘（如果有）。
  5. 正确调整 nt-trading Preform® 基台夹具的方向：
    • 坯料夹具夹头卡盘的销钉必须插入 nt-trading Preform® 基台夹具的孔中。

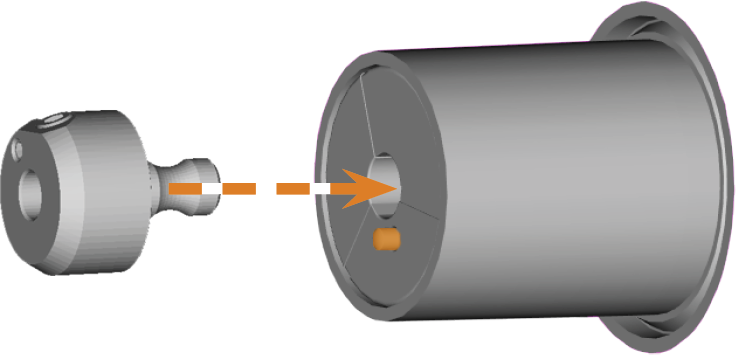

  6. 将 nt-trading Preform® 基台夹具插入坯料夹具。

    将 nt-trading Preform® 基台夹具插入坯料夹具

  7. 尽可能多地将 nt-trading Preform® 基台夹具推入坯料夹具。
  8. 闭合坯料夹具。

您可以为基台夹具配备最大数量为 1 的 nt-trading Preform® 预成基台类型。

仅加工适合湿加工的 Preform® 基台。

安装 nt-trading Preform® 基台

  1. 松开 Preform® 基台夹具的螺丝。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

  1. 将 Preform® 基台推入夹具，直至正确就位。坯体的底部必须以其平坦部分（标记为蓝色）指向固定器的定位辅助（标记为橙色）。

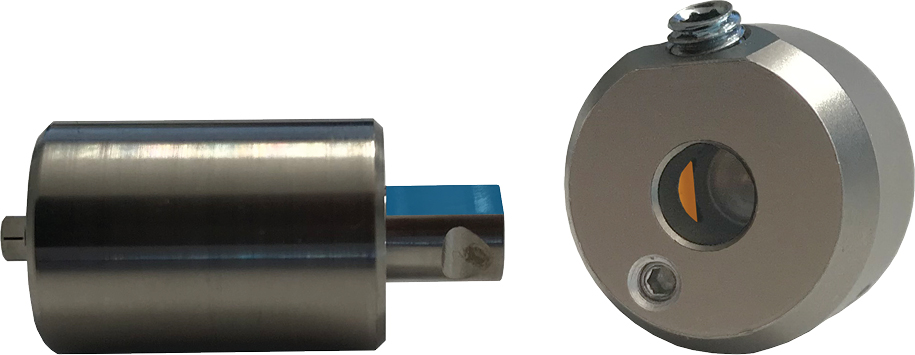

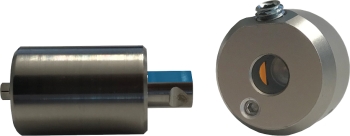

    Preform® 基台（标记为蓝色）和夹具（标记为橙色）的定位辅助

    2. 注意

    用超过 0.6 Nm 的力度拧入螺栓时会损坏预成基台

    如果用超过 0.6 Nm 的力度拧紧螺栓，则预成基台将变形，并无法从基台夹具上卸下。因此，预成基台将无法使用。

    • 只能用 0.6 Nm 的力度拧紧螺栓。
  2. 使用扭矩螺丝刀 (0.6 Nm) 重新拧紧 Preform® 基台夹具相应的螺钉。
    • Preform® 基台已装入。
