安装和使用 MEDENTIKA PreFace® 基台夹具

我如何使用 MEDENTIKA PreFace® 基台？我如何为 MEDENTIKA PreFace® 基台安装夹具？

本帮助文章介绍了如何为 MEDENTIKA PreFace® 坯体安装和使用基台夹具。MEDENTIKA PreFace® 基台夹具可用于以下机器：

  • K5
  • N4 / N4+
  • R5
  • S5  / S1 / S2
  • Z4

并非每个版本的 DentalCAM & DentalCNC 都支持所有基台夹具。建议：更新到最新版本，以实现最大兼容性。

借助MEDENTIKA基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

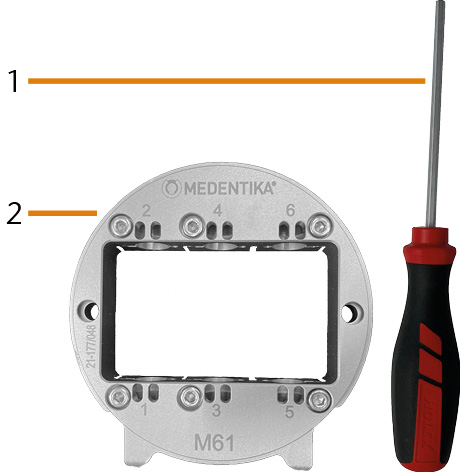

项目概述

您应该已经收到以下物品：

基台夹具随附的组件

  1. 1 x 六角螺丝刀
  2. 1 x MEDENTIKA PreFace 基台夹具

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 MEDENTIKA PreFace® 基台

您可以按以下方式将 PreFace® 基台安装到基台夹具上：

  1. 松开所需基台位置的螺丝，然后小心地将螺丝推入 PreFace® 基台夹具。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

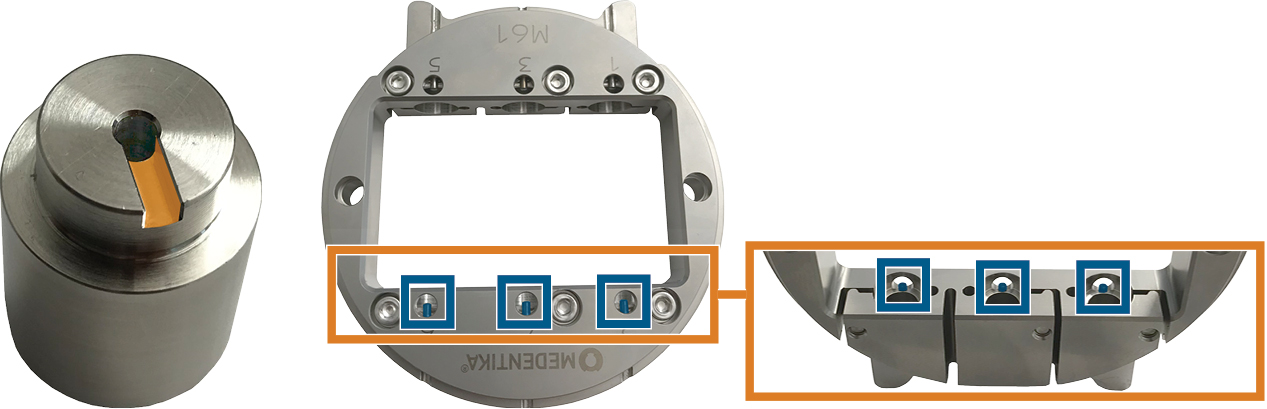

  1. 将 PreFace® 基台推入夹具，直至正确就位。注意各个基台上的定位辅助（标记为橙色）和基台位置（标记为蓝色）。

    PreFace® 基台（标记为橙色）和夹具（标记为蓝色）的定位辅助

  2. 重新拧紧 PreFace® 基台夹具相应的螺丝。
    • PreFace® 基台已装入。

安装 MEDENTIKA PreFace® 基台夹具

  1. 将 MEDENTIKA PreFace® 基台插入 MEDENTIKA PreFace® 基台夹具。
  2. 打开加工室门。

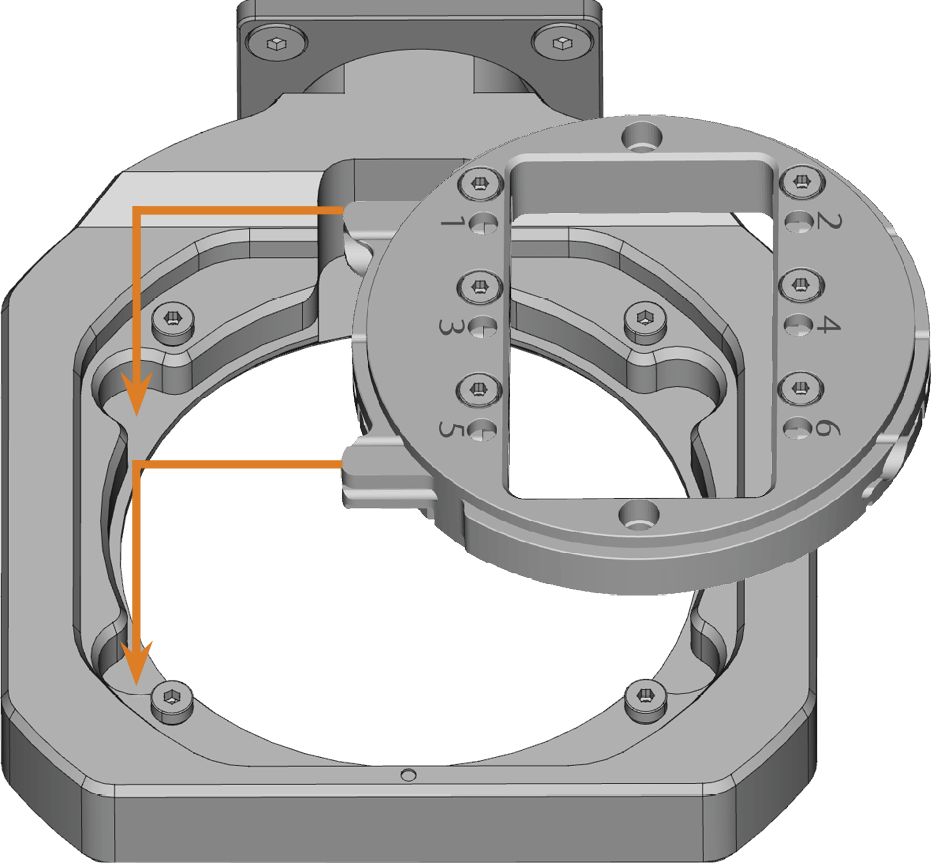

  3. 松开将固定环固定在坯料夹具上的 4 颗螺钉（图中标记为橙色）。
  4. 顺时针旋转固定环并将其向上拉，以此取出固定环。
  5. 从坯料夹具中取出坯料盘（如果有）。
  6. 正确调整 MEDENTIKA PreFace® 基台夹具的方向：
    • 标记基台位置的编号必须面朝上。
    • 定位辅助必须定位于左侧。
  7. 将 MEDENTIKA PreFace® 基台夹具插入坯料夹具。

    将 MEDENTIKA PreFace® 基台夹具插入坯料夹具

  8. 用随附的扭矩扳手拧紧固定环。

牢牢拧紧螺丝。如果基台夹具在加工过程中移动或振动，结果可能无法使用。

您可以为基台夹具配备最大数量为 6 的 MEDENTIKA PreFace® 预成基台类型。

仅加工适合干加工的 PreFace® 基台。

借助MEDENTIKA基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

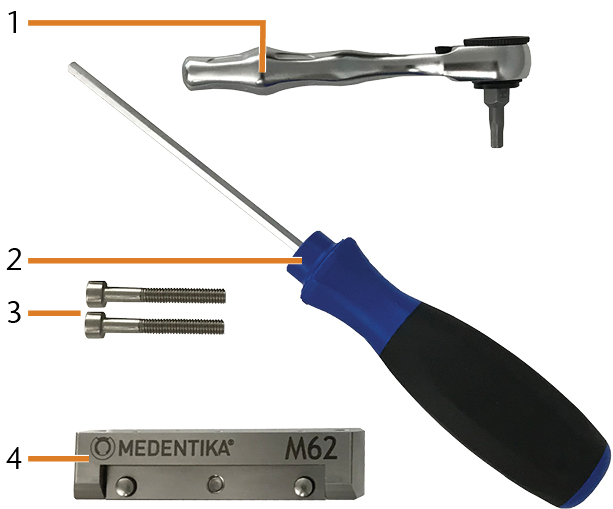

项目概述

您应该已经收到以下物品：

基台夹具随附的组件

  1. 1 x 微调旋钮，带六角头（1/4" 头）
  2. 1 x 六角螺丝刀
  3. 2 x 气缸螺钉 (M4 x 30)
  4. 1 x MEDENTIKA PreFace 基台夹具

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 MEDENTIKA PreFace® 基台夹具

  1. 打开加工室门。
  2. 从坯料夹具中取出坯料盘（如果有）。
  3. 正确调整 MEDENTIKA PreFace® 基台夹具的方向：

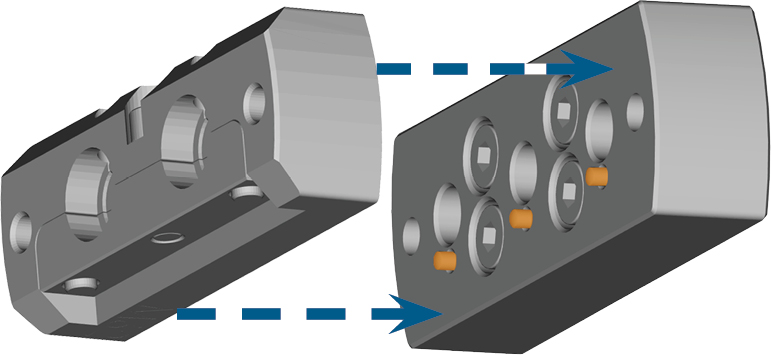

    • 3 个定位销必须插入 MEDENTIKA PreFace® 基台夹具的孔中。
  4. 将 MEDENTIKA PreFace® 基台夹具插入坯料夹具。

    将 MEDENTIKA PreFace® 基台夹具插入坯料夹具

  5. 尽可能多地将 MEDENTIKA PreFace® 基台夹具推入坯料夹具。
  6. 如要固定 MEDENTIKA PreFace® 基台夹具，请使用随附的内六角扳手将 2 个圆柱头螺钉拧入坯料夹具。

您可以为基台夹具配备最大数量为 2 的 MEDENTIKA PreFace® 预成基台类型。

仅加工适合湿加工的 PreFace® 基台。

安装 MEDENTIKA PreFace® 基台

您可以按以下方式将 PreFace® 基台安装到基台夹具上：

  1. 松开 PreFace® 基台夹具的螺丝。向下推螺丝，以扩大 PreFace® 基台夹具两部分之间的间隙。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

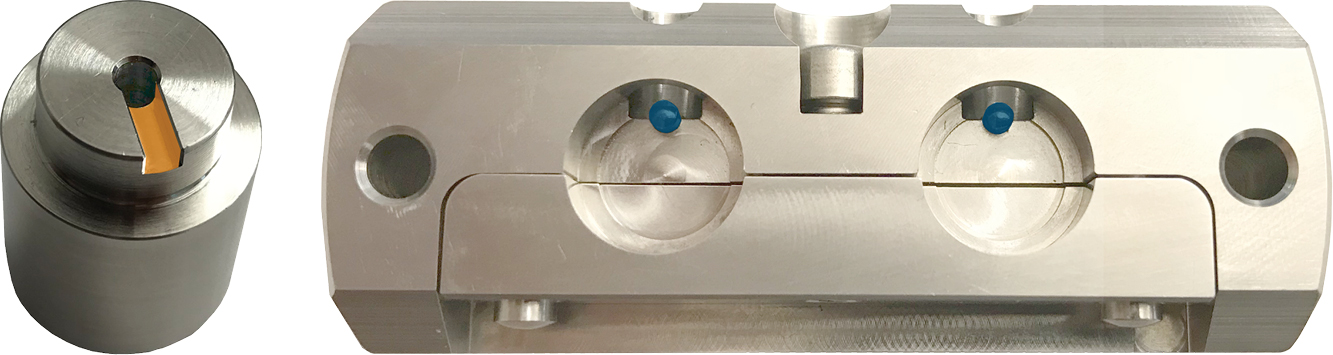

  1. 将 PreFace® 基台推入夹具，直至正确就位。注意各个基台上的定位辅助（标记为橙色）和基台位置（标记为蓝色）。

    PreFace® 基台（标记为橙色）和夹具（标记为蓝色）的定位辅助

  2. 重新拧紧 PreFace® 基台夹具相应的螺丝。
    • PreFace® 基台已装入。

借助MEDENTIKA基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

基台夹具随附的组件

  1. 1 x MEDENTIKA PreFace 基台夹具
  2. 1 x 六角螺丝刀

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 MEDENTIKA PreFace® 基台

您可以按以下方式将 PreFace® 基台安装到基台夹具上：

  1. 松开 PreFace® 基台夹具的螺丝。向下推螺丝，以扩大 PreFace® 基台夹具两部分之间的间隙。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

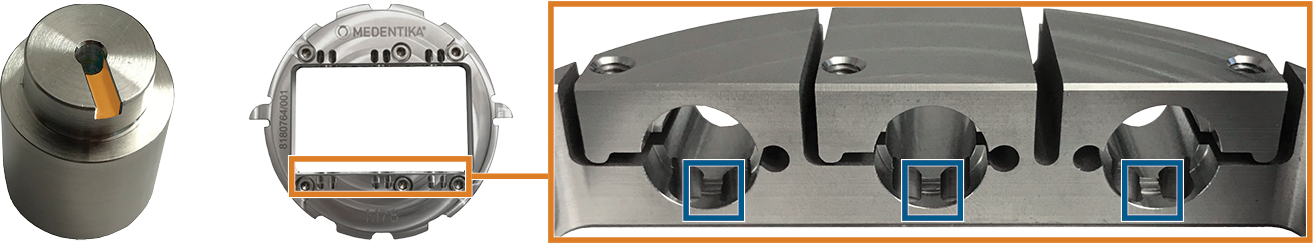

  1. 将 PreFace® 基台推入夹具，直至正确就位。注意各个基台上的定位辅助（标记为橙色）和基台位置（标记为蓝色）。

    PreFace® 基台（标记为橙色）和夹具（标记为蓝色）的定位辅助

  2. 重新拧紧 PreFace® 基台夹具相应的螺丝。
    • PreFace® 基台已装入。

安装 MEDENTIKA PreFace® 基台夹具

  1. 将 MEDENTIKA PreFace® 基台插入 MEDENTIKA PreFace® 基台夹具。
  2. 打开加工室门。
  3. 从坯料夹具中取出坯料盘（如果有）。
  4. 正确调整 MEDENTIKA PreFace® 基台夹具的方向：
    • 基台夹具的标签必须面朝上，定位辅助的平坦部分必须面向坯料夹具。
  5. 将 MEDENTIKA PreFace® 基台夹具插入坯料夹具。

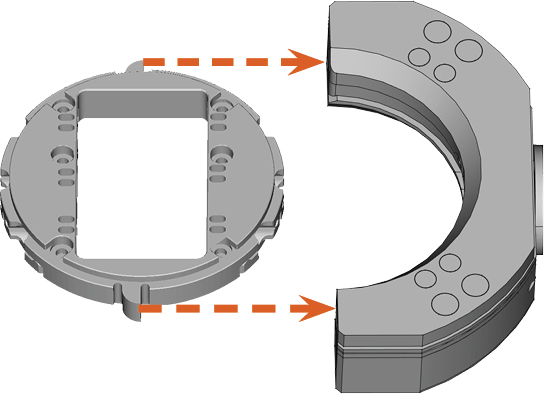

    将 MEDENTIKA PreFace® 基台夹具插入坯料夹具

  6. 尽可能多地将 MEDENTIKA PreFace® 基台夹具推入坯料夹具。

您可以为基台夹具配备最大数量为 6 的 MEDENTIKA PreFace® 预成基台类型。

仅加工适合相应类型加工的 PreFace® 基台。

借助MEDENTIKA基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

基台夹具随附的组件

  1. 1 x 六角螺丝刀
  2. 1 x MEDENTIKA PreFace 基台夹具

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 MEDENTIKA PreFace® 基台

您可以按以下方式将 PreFace® 基台安装到基台夹具上：

  1. 松开所需基台位置的螺丝，然后小心地将螺丝推入 PreFace® 基台夹具。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

  1. 将 PreFace® 基台推入夹具，直至正确就位。注意各个基台上的定位辅助（标记为橙色）和基台位置（标记为蓝色）。

    PreFace® 基台（标记为橙色）和夹具（标记为蓝色）的定位辅助

  2. 重新拧紧 PreFace® 基台夹具相应的螺丝。
    • PreFace® 基台已装入。

安装 MEDENTIKA PreFace® 基台夹具

  1. 将 MEDENTIKA PreFace® 基台插入 MEDENTIKA PreFace® 基台夹具。
  2. 打开加工室门。
  3. 松开将固定环固定在坯料夹具上的 4 颗螺钉（图中标记为橙色）。
  4. 顺时针旋转固定环并将其向上拉，以此取出固定环。
  5. 从坯料夹具中取出坯料盘（如果有）。
  6. 正确调整 MEDENTIKA PreFace® 基台夹具的方向：
    • 标记基台位置的编号必须面朝上。
    • 定位辅助必须定位于左侧。
  7. 将 MEDENTIKA PreFace® 基台夹具插入坯料夹具。

    将 MEDENTIKA PreFace® 基台夹具插入坯料夹具

  8. 用随附的扭矩扳手拧紧固定环。

牢牢拧紧螺丝。如果基台夹具在加工过程中移动或振动，结果可能无法使用。

您可以为基台夹具配备最大数量为 6 的 MEDENTIKA PreFace® 预成基台类型。

仅加工适合相应类型加工的 PreFace® 基台。 对于钛合金 PreFace® 基台的湿加工，需要使用流量传感器。

借助MEDENTIKA基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

基台夹具随附的组件

  1. 1 x 六角螺丝刀
  2. 1 x MEDENTIKA PreFace 基台夹具

安装 MEDENTIKA PreFace® 基台

您可以按以下方式将 PreFace® 基台安装到基台夹具上：

  1. 松开所需基台位置的螺丝，然后小心地将螺丝推入 PreFace® 基台夹具。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

  1. 将 PreFace® 基台推入夹具，直至正确就位。注意各个基台上的定位辅助（标记为橙色）和基台位置（标记为蓝色）。

    PreFace® 基台（标记为橙色）和夹具（标记为蓝色）的定位辅助

  2. 重新拧紧 PreFace® 基台夹具相应的螺丝。
    • PreFace® 基台已装入。

安装 MEDENTIKA PreFace® 基台夹具

  1. 将 MEDENTIKA PreFace® 基台插入 MEDENTIKA PreFace® 基台夹具。
  2. 选择一个坯料更换器支架，并将其移动到换盘位置。确保 DentalCNC 中的坯料更换器支架空置可用。
  3. 从坯体库中取出坯体框架。
  4. 正确调整 MEDENTIKA PreFace® 基台夹具的方向：
    • 标记基台位置的数字必须与坯料盘框架的固定架朝向相同的方向。
  5. 将 MEDENTIKA PreFace® 基台夹具插入坯体框架。
  6. 重新安装固定架。

    7. 牢牢拧紧螺丝。如果基台夹具在加工过程中移动或振动，结果可能无法使用。

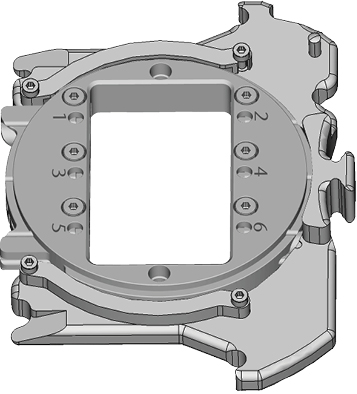

    将 MEDENTIKA PreFace® 基台夹具插入坯体框架。

  7. 将圆盘或坯料块夹具插入刀库的换盘位置。确保 DentalCNC 中的坯料更换器支架空置可用。

您可以为基台夹具配备最大数量为 6 的 MEDENTIKA PreFace® 预成基台类型。

仅加工适合相应类型加工的 PreFace® 基台。 对于钛合金 PreFace® 基台的湿加工，需要使用流量传感器。

借助MEDENTIKA基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

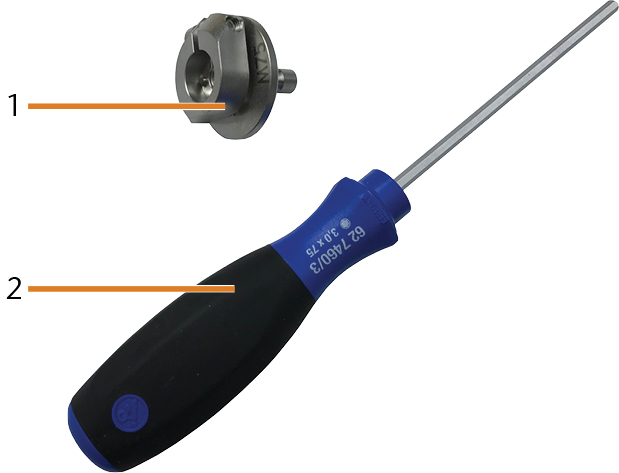

项目概述

您应该已经收到以下物品：

基台夹具随附的组件

  1. 1 x MEDENTIKA PreFace 基台夹具
  2. 1 x 六角螺丝刀

安装 MEDENTIKA PreFace® 基台

您可以按以下方式将 PreFace® 基台安装到基台夹具上：

  1. 松开基台位置的螺丝，确保垫圈不会掉落。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

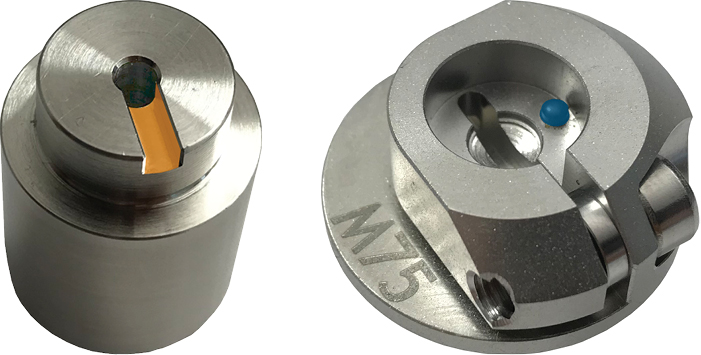

  1. 将 PreFace® 基台推入夹具，直至正确就位。注意各个基台上的定位辅助（标记为橙色）和基台位置（标记为蓝色）。

    PreFace® 基台（标记为橙色）和夹具（标记为蓝色）的定位辅助

  2. 重新拧紧 PreFace® 基台夹具相应的螺丝。
    • PreFace® 基台已装入。

安装 MEDENTIKA PreFace® 基台夹具

  1. 将 MEDENTIKA PreFace® 基台插入 MEDENTIKA PreFace® 基台夹具。
  2. 打开加工室门。
  3. 打开坯料夹具的夹头。
  4. 从坯料夹具中取出坯料盘（如果有）。
  5. 正确调整 MEDENTIKA PreFace® 基台夹具的方向：
    • 坯料夹具夹头卡盘的销钉必须插入 MEDENTIKA PreFace® 基台夹具的孔中。
  6. 将 MEDENTIKA PreFace® 基台夹具插入坯料夹具。

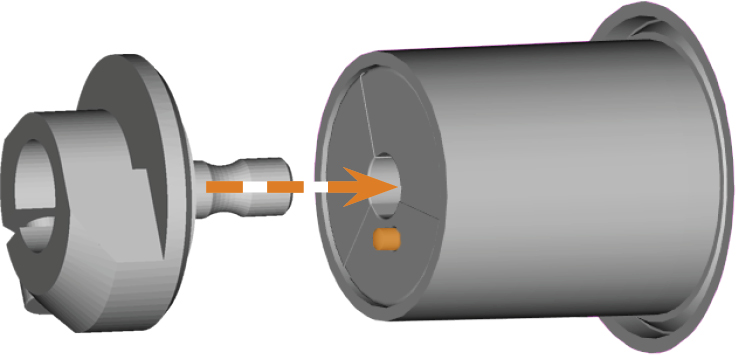

    将 MEDENTIKA PreFace® 基台夹具插入坯料夹具

  7. 尽可能多地将 MEDENTIKA PreFace® 基台夹具推入坯料夹具。
  8. 闭合坯料夹具。

您可以为基台夹具配备最大数量为 1 的 MEDENTIKA PreFace® 预成基台类型。

仅加工适合湿加工的 PreFace® 基台。
