安装和使用 MIT 预研磨® 基台夹具

安装 MIT 预研磨® 基台夹具

1. 打开加工室门。
2. 从坯料夹具中取出坯料盘（如果有）。
3. 正确调整 MIT 预研磨® 基台夹具的方向：
   • 3 个定位销必须插入 MIT 预研磨® 基台夹具的孔中。

4. 将 MIT 预研磨® 基台夹具插入坯料夹具。

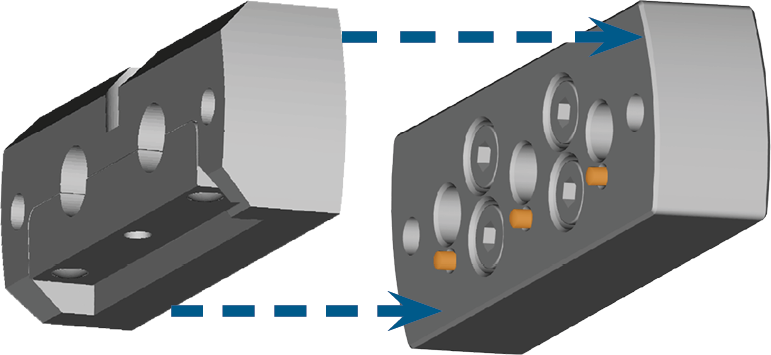

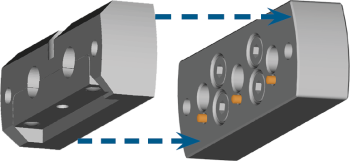

将 MIT 预研磨® 基台夹具插入坯料夹具

5. 尽可能多地将 MIT 预研磨® 基台夹具推入坯料夹具。

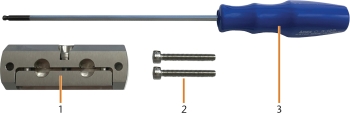

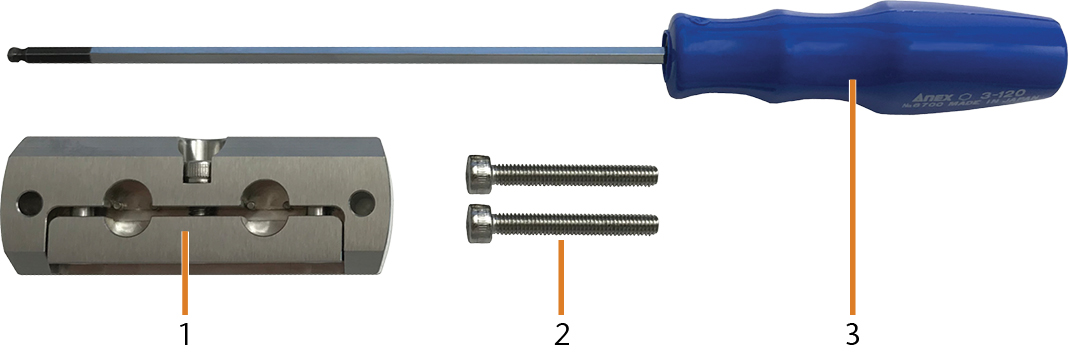

6. 如要固定 MIT 预研磨® 基台夹具，请使用随附的内六角扳手将 2 个圆柱头螺钉拧入坯料夹具。

您可以为基台夹具配备最大数量为 2 的 MIT 预研磨® 预成基台类型。

安装 MIT 预研磨® 基台

您可以按以下方式将 Pre-mill® 基台安装到基台夹具上：

1. 松开 Pre-mill® 基台夹具的螺丝。向下推螺丝，以扩大 Pre-mill® 基台夹具两部分之间的间隙。
• 相应的基台位置打开。

2. 将 Pre-mill® 基台推入夹具，直至正确就位。注意各个基台上的定位辅助（标记为橙色）和基台位置（标记为蓝色）。

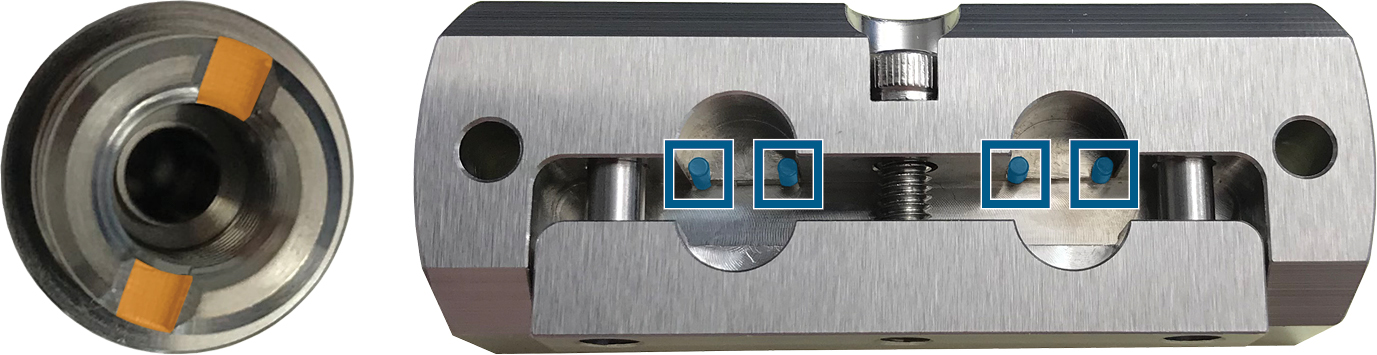

   Pre-mill® 基台（标记为橙色）和夹具（标记为蓝色）的定位辅助

   • 如果正确放置了基台，则标记与基台夹具两部分之间的连接处构成一条直线。

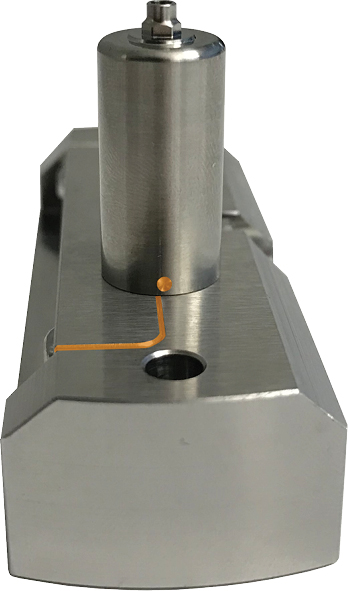

     Pre-mill® 基台的正确位置

3. 重新拧紧 Pre-mill® 基台夹具相应的螺丝。
• Pre-mill® 基台已装入。
