适用于： N4+、S5、R5、Z4

安装和使用 Elos Accurate Pre-Milled 基台夹具

预期用途

Elos Accurate Pre-Milled 基台夹具作为适配器，用于在 vhf 牙科机器上夹持预成 Elos Accurate Pre-Milled 基台坯料盘。

Elos Accurate Pre-Milled 基台夹具只能与下列产品配套使用：

  • 相应夹具设计搭配的 vhf 机器类型。

  • DentalCAM & DentalCNC 8.06 或更高，材料数据库 21.0 以上

  • 为基台夹具设计的、经过湿加工的基台坯料盘。

    DentalCAM 8 支持的预制基台胚料

关于本文档

本文档是对牙科机器操作说明书和 DentalCAM & DentalCNC 说明的补充。了解这些说明是安全使用 Elos Accurate Pre-Milled 基台夹具的先决条件。

注意

固定不当将导致损坏刀具和基台夹具，以及产生错误的加工结果

如果坯料盘在加工过程中移动或振动，则结果可能无法使用。螺丝过紧会损坏坯料盘和基台夹具。

  • 除非另有规定，否则只能使用随基台夹具提供的螺丝和螺丝刀。

  • 只使用 Elos Medtech Pinol 和/或 vhf 的备件。

交货内容

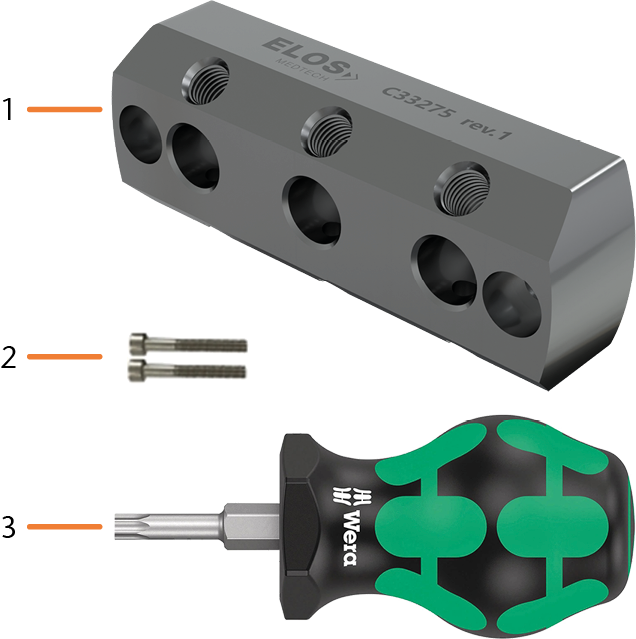

  1. 1 x Elos Accurate Pre-Milled 基台夹具

  2. 2 x 气缸螺钉 M4 x 20

  3. 1 x TX20 螺丝刀

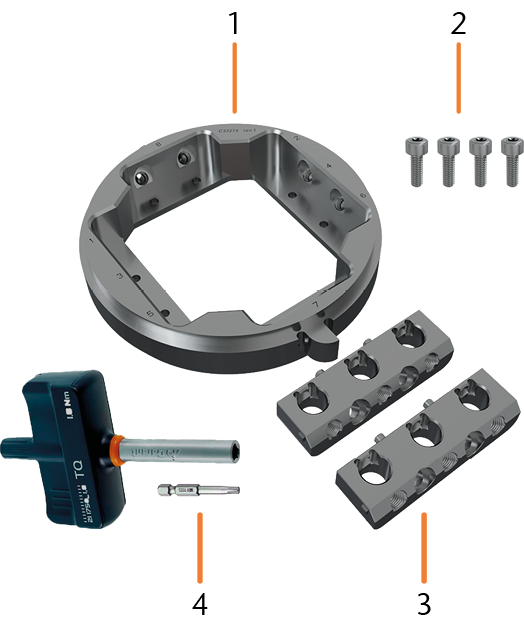

  1. 1 x Elos Accurate Pre-Milled 基台夹具

  2. 4 x TX20 螺丝

  3. 2 x 铣杆

  4. 1 x TX20 钻头

  5. 扭力螺丝刀 1.8 Nm

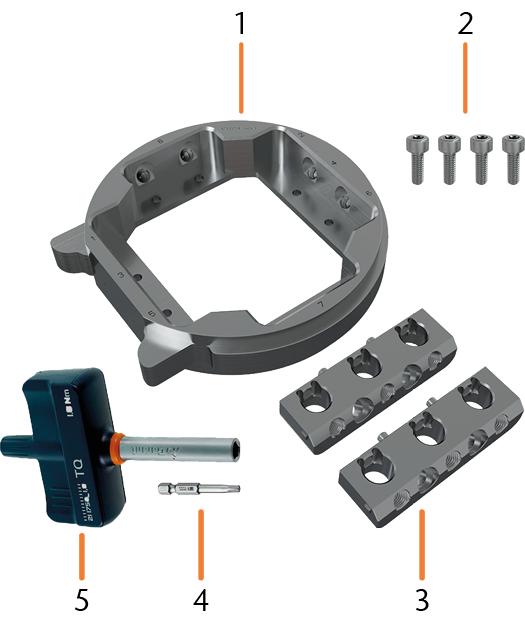

  1. Elos Accurate Pre-Milled 基台夹具

  2. 4 x TX20 螺丝

  3. 2 x 铣杆

  4. 1 x TX20 钻头

  5. 扭力螺丝刀 1.8 Nm



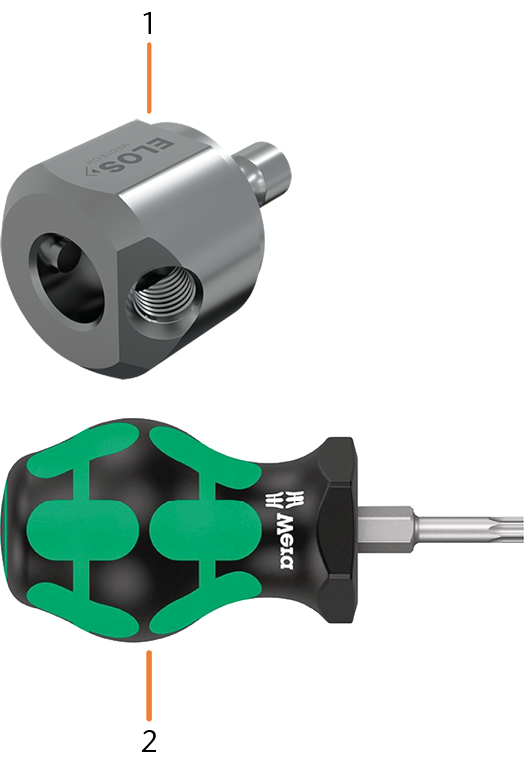

  1. 1 x Elos Accurate Pre-Milled 基台夹具

  2. 1 x TX20 螺丝刀

安装基台坯料盘

您也可以在已经安装在机器上的基台夹具上安装基台坯料盘。

    最多可同时安装的基台坯料盘数量

    3

    注意！ 如果基台位置与 DentalCAM 中的加工任务不一致，将导致加工结果错误、刀具损坏。

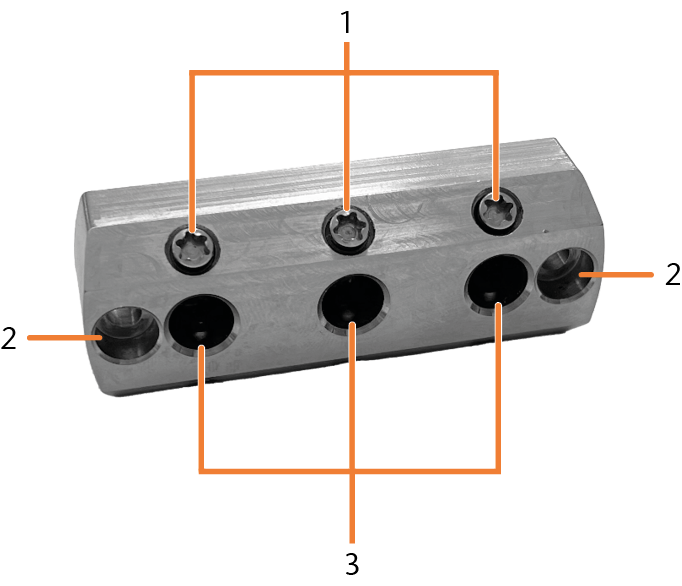

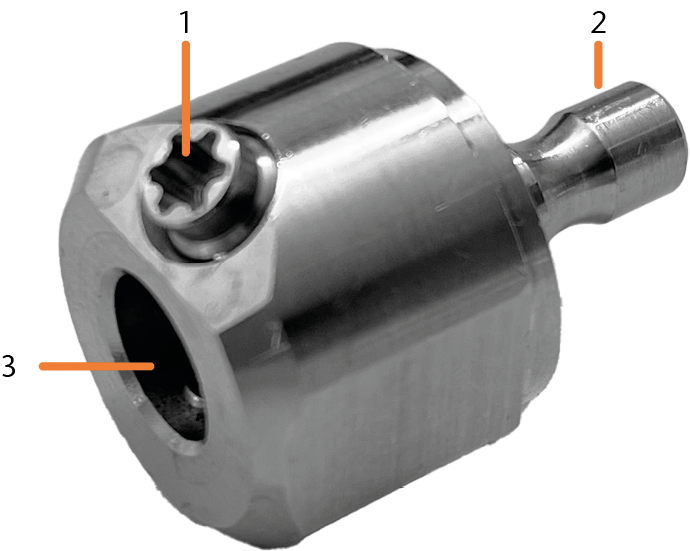

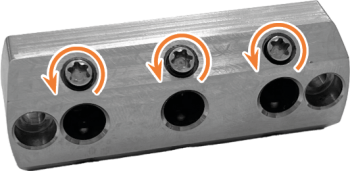

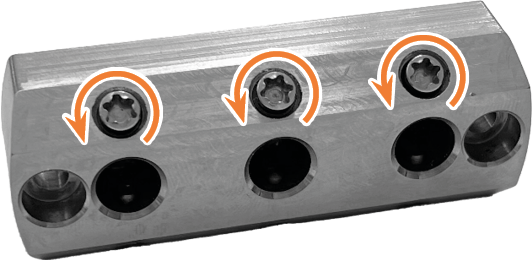

  1. 在基台夹具的所需位置上松开固定螺丝，但不要拧下螺丝。

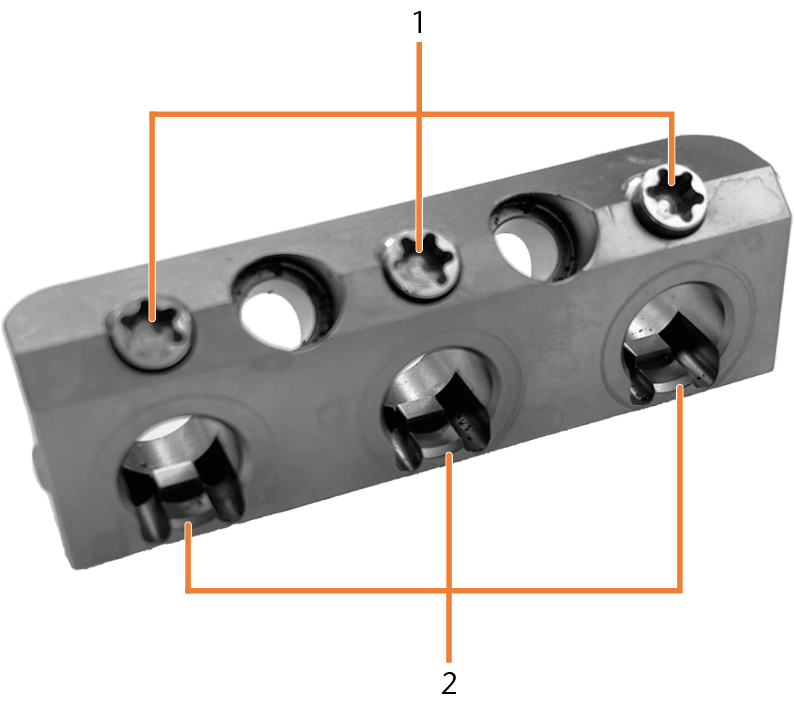

    1. 基台坯料盘固定螺丝

    2. 用于将基台夹具以螺丝固定到坯料夹具上的开口

    3. 基台坯料盘心轴开口

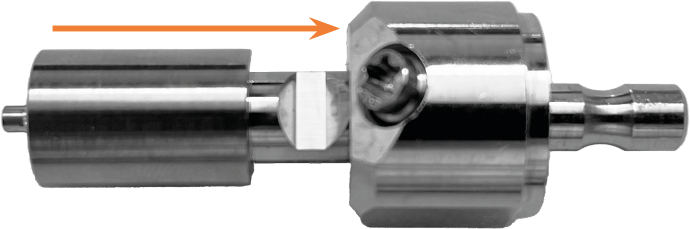

  2. 对准基台坯料盘，使倾斜凹槽（标记为橙色）指向固定螺丝。

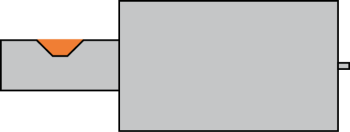

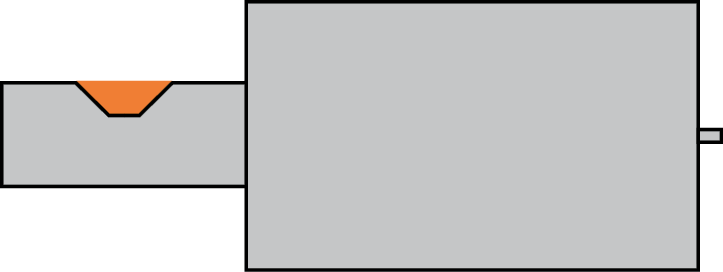

    Elos Accurate Pre-Milled 基台坯料盘侧视示意图

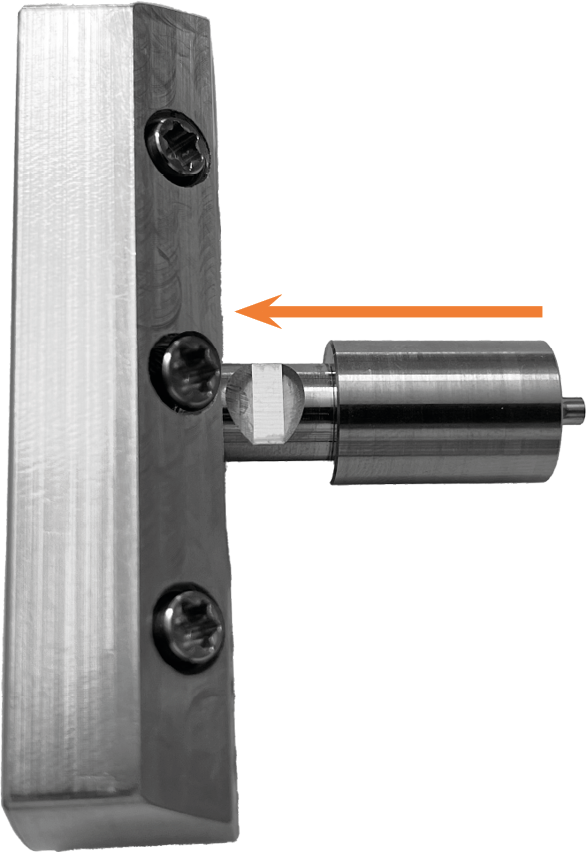

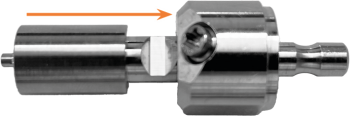

  3. 在所需位置上将基台坯料盘滑入开口。

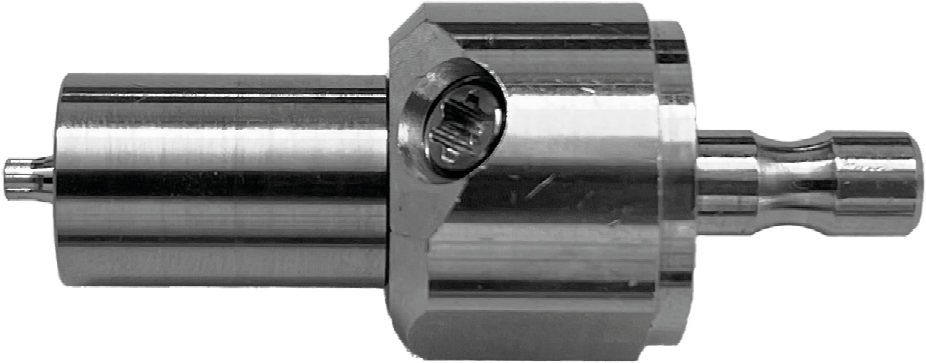

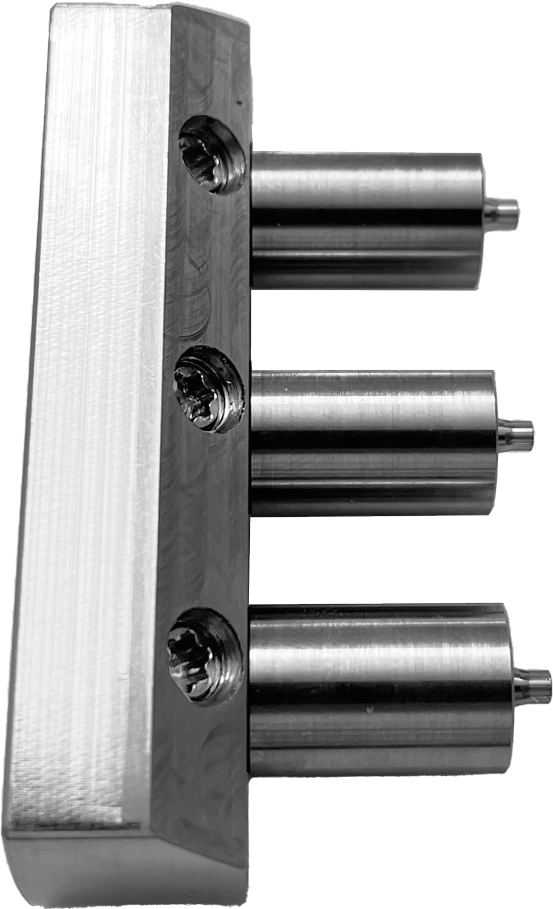

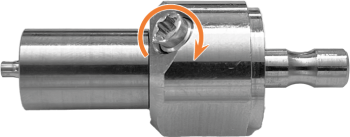

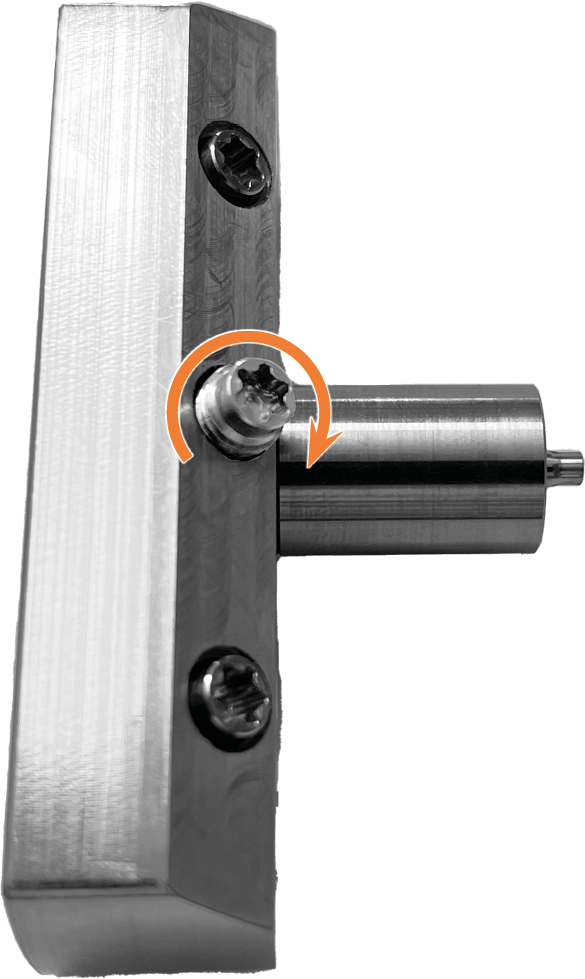

  4. 用固定螺丝固定基台坯料盘。



    • 将基台坯料盘对准支架拧紧，并使其贴靠支架。



    本节中的插图示出了 R5 基台夹具。S5 基台夹具的操作方法与此相同。

    最多可同时安装的基台坯料盘数量

    6

    （2 个铣杆中各 3 个）

    注意！ 如果基台位置与 DentalCAM 中的加工任务不一致，将导致加工结果错误、刀具损坏。

  1. 如果铣杆安装在基台夹具上：

    1. 松开并取出每个铣杆的 2 颗螺丝。

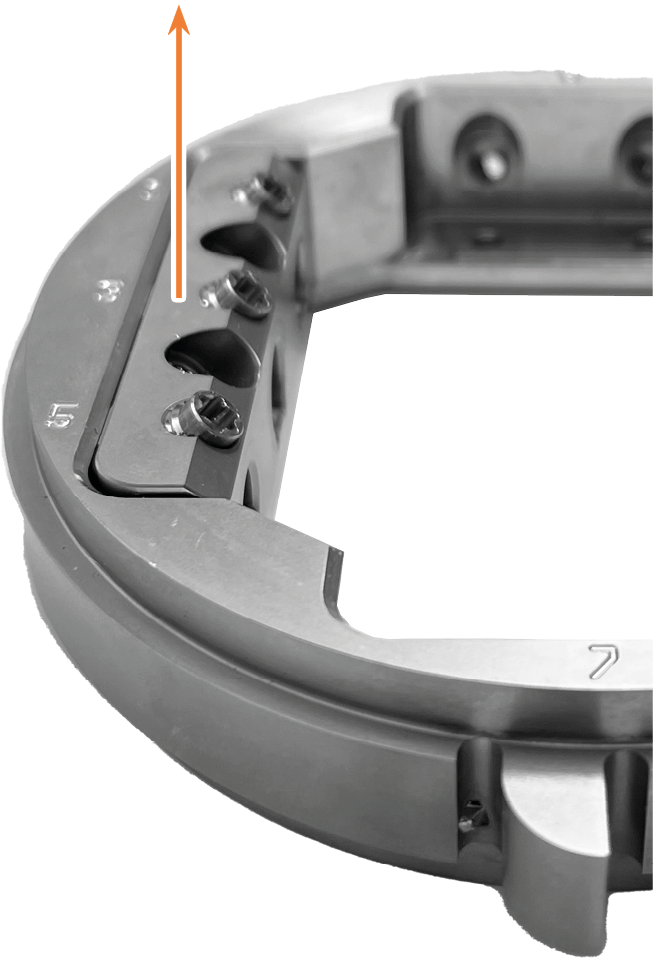

    2. 将铣杆竖直向上拉出基台夹具。





    铣杆 R5 / S5

    1. 基台坯料盘固定螺丝

    2. 基台坯料盘心轴开口

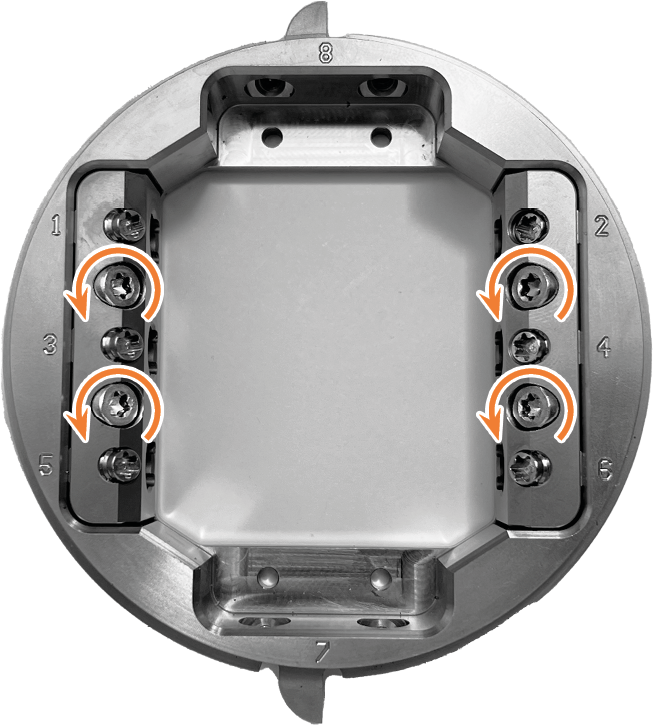

  2. 在所需位置上尽可能地拧出铣杆固定螺丝。

    • 螺丝固定装置可以防止固定螺丝脱出。

  3. 对准基台坯料盘，使倾斜凹槽（标记为橙色）指向固定螺丝。

    Elos Accurate Pre-Milled 基台坯料盘侧视示意图

  4. 在所需位置上将基台坯料盘滑入开口。

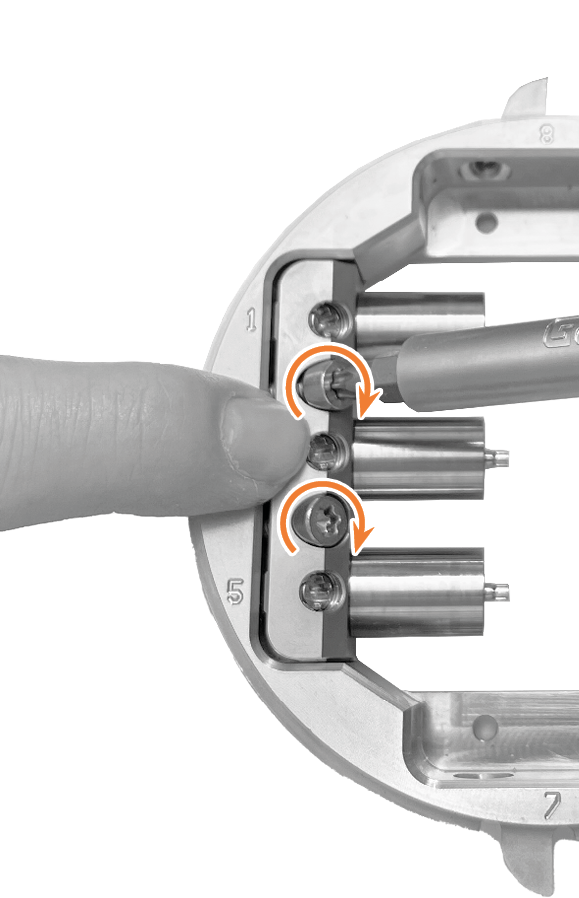

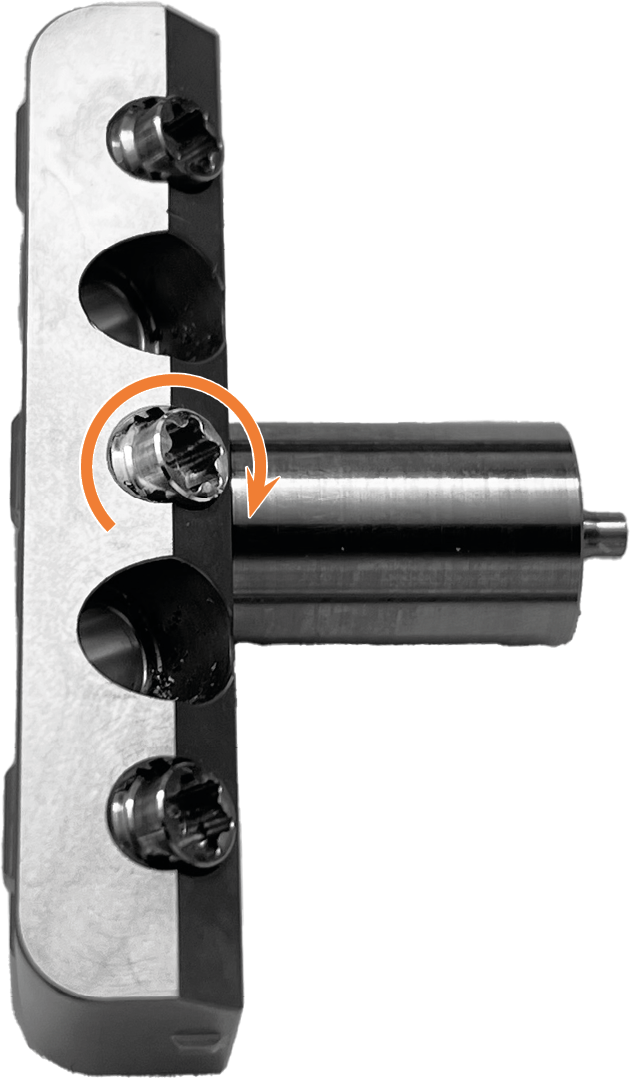

  5. 用固定螺丝固定基台坯料盘。



    • 将基台坯料盘对准支架拧紧，并使其贴靠支架。

  6. 从上方将铣杆竖直装入基台夹具。

    铣杆底部的定位销（标记为绿色）应与基台夹具（标记为橙色）的开口相吻合。



    • 将铣杆倾斜放置在基台夹具中。

      •

  7. 固定铣杆：

    1. 将铣杆外缘向下按，并使铣杆保持在此位置。

    2. 将 2 颗螺丝装入铣杆并拧紧。



    最多可同时安装的基台坯料盘数量

    1

  1. 松开基台夹具的固定螺丝，但不要拧下螺丝。



    1. 基台坯料盘固定螺丝

    2. 用于安装到坯料夹具中的心轴

    3. 基台坯料盘心轴开口



  2. 对准基台坯料盘，使倾斜凹槽（标记为橙色）指向固定螺丝。

    Elos Accurate Pre-Milled 基台坯料盘侧视示意图

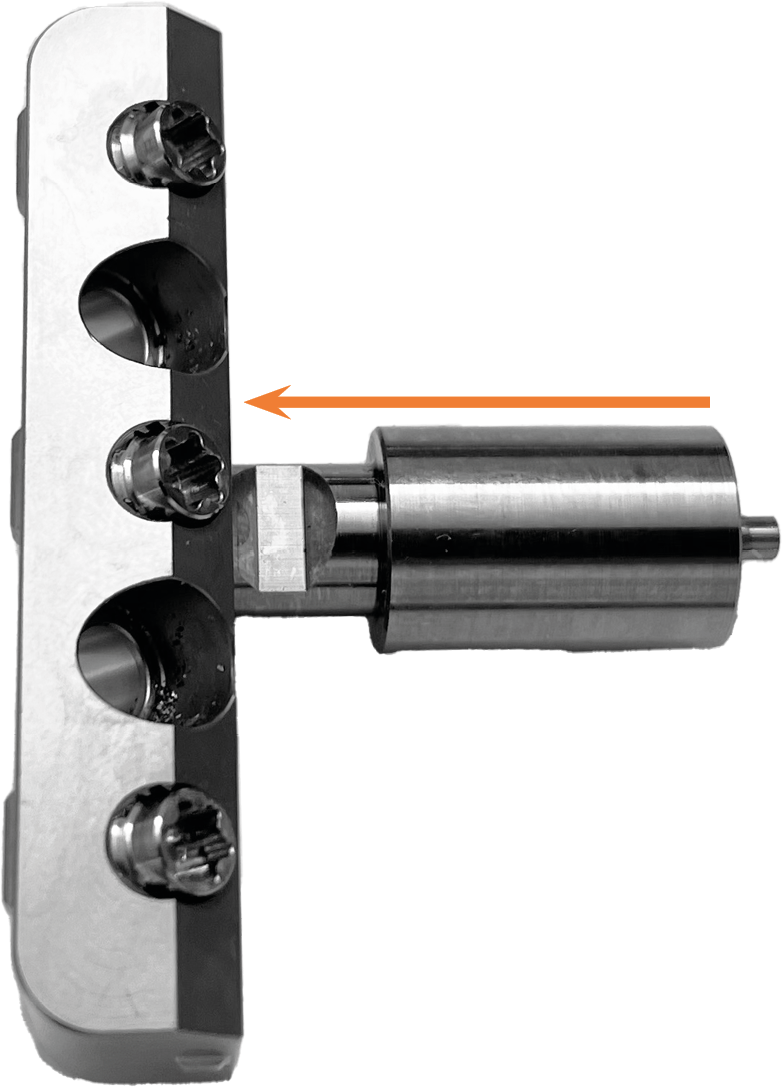

  3. 将基台坯料盘插入开口。

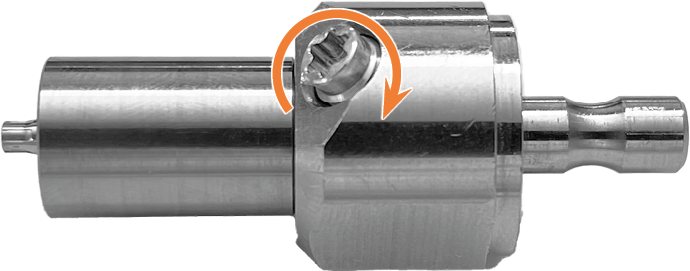

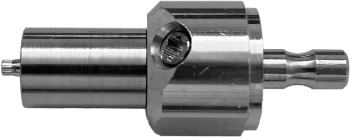

  4. 用固定螺丝固定基台坯料盘。



    • 将基台坯料盘对准支架拧紧，并使其贴靠支架。



安装基台夹具

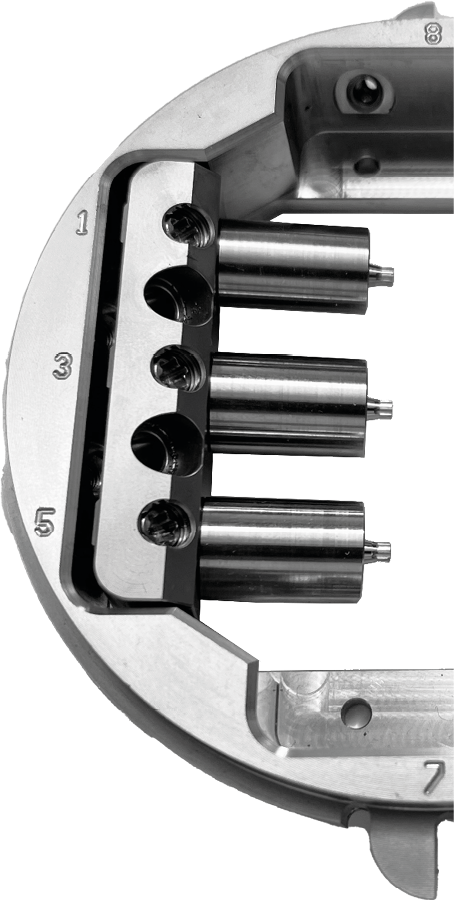

  1. 从加工室中取出刀库。

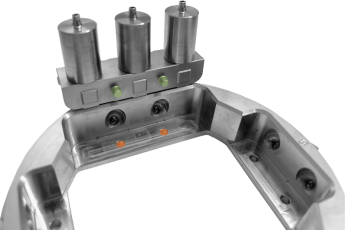

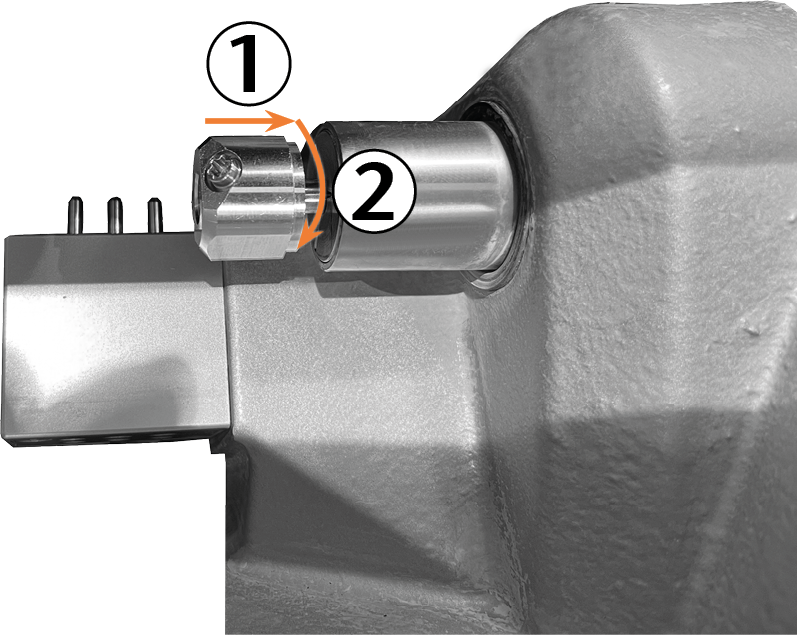

  2. 将基台夹具插入坯料夹具：

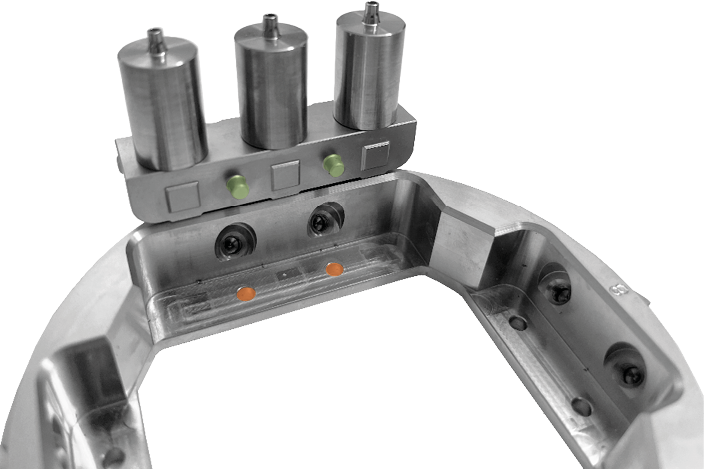

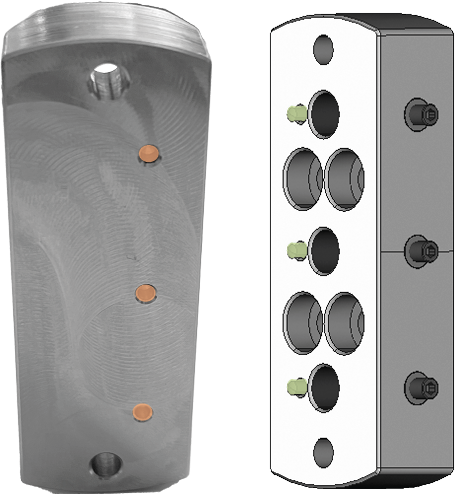

    • 坯料夹具上的定位销（标记为绿色）应与基台夹具背面的开口（标记为橙色）相吻合。

    • 牢牢握住基台夹具，直到将其固定。

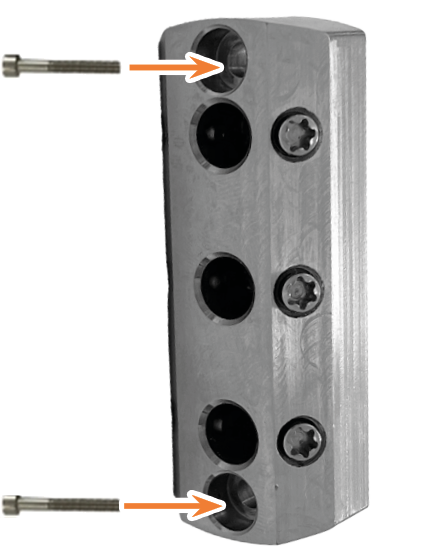

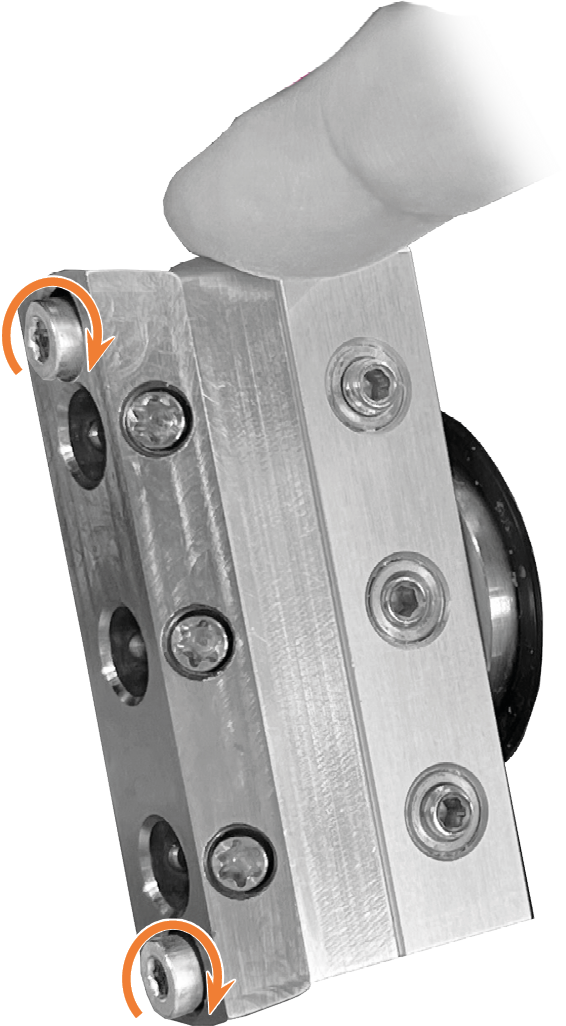

  3. 将 2 颗螺丝尽可能深地插入基台夹具顶部和底部的开口。

  4. 拧紧 2 颗螺丝。







    • 基台夹具已固定。

  1. 请注意关于操作坯料更换器的信息：

    R5： 操作坯体更换器

    DentalCNC： 使用 DentalCNC 操作坯料更换器

  2. 将基台夹具插入坯体库的换盘位置或插入坯料夹具。

    方向对应块料固定器。

    将块料固定器安装到工作仓中

    将盘和坯料块夹具安装到坯料库上

  1. 请注意关于操作坯料更换器的信息：

    S5: [%=GLB_Products.ProdS5Short">:

    DentalCNC： 使用 DentalCNC 操作坯料更换器

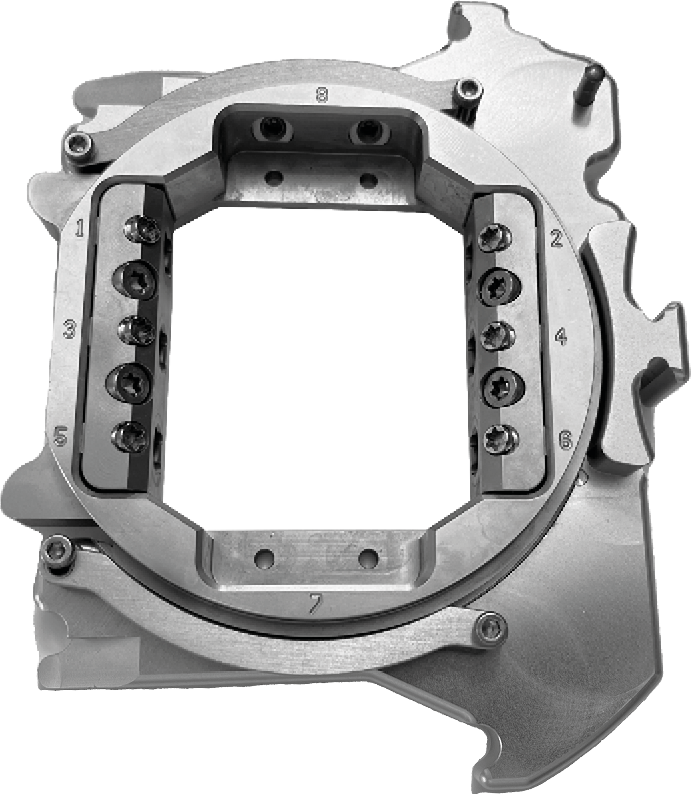

  2. 将基台夹具固定在坯体框架中，位置号朝上。



  3. 将坯体框架插入坯体库的换盘位置。

加工基台坯料盘

    注意！ 湿润或脏污的基台扫描不正确会导致加工结果恶化

  1. 擦拭保护罩，以免液体滴到基台上。

  2. 请使用干燥的无绒布清洁预成基台。

  3. 准备好机器，开始加工任务。

更换铣杆中的固定螺丝

  1. 准备好：

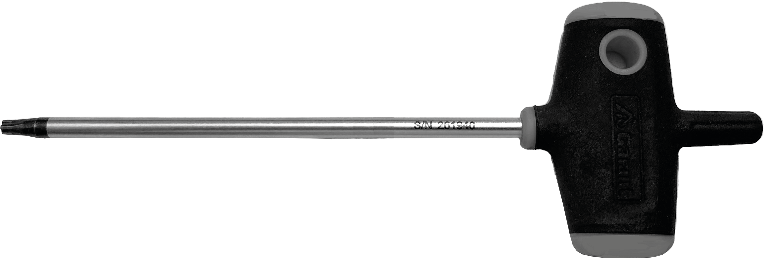

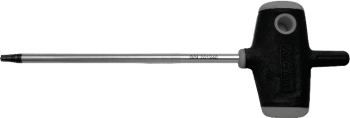

    TX20 螺丝刀，刀头直径最大 3 mm（未随附）



    未显示：

    替换螺丝

  2. 将基台坯料盘从相应开口中拉出。

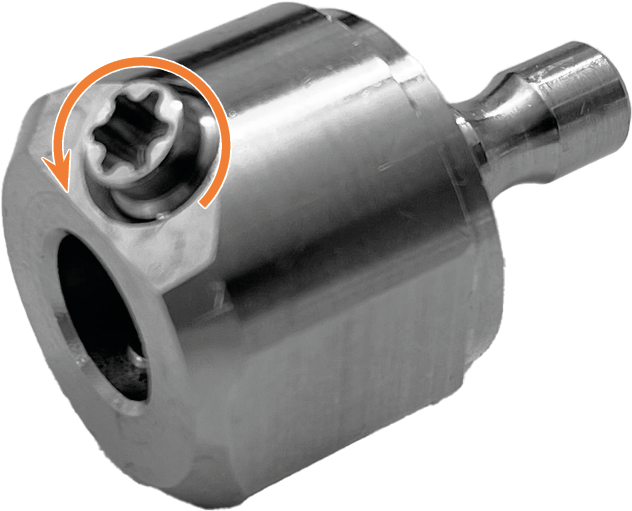

  3. 顺时针拧入固定螺丝，直到它从铣杆中脱落。

  4. 将螺丝刀穿过固定螺丝的开口，方向与拧入方向相反。

  5. 将替换螺丝放在螺丝刀尖上。

  6. 将替换螺丝头插入开口。

  7. 以逆时针方向拧入替换螺丝。在此过程中，用一根手指辅助螺丝对准螺纹，避免螺丝卡住。
