适用于： N4

安装和使用 DENRACLE 预先研磨 基台夹具

如何使用 DENRACLE 预先研磨 坯料盘？我如何为 DENRACLE 预先研磨 基台安装夹具？

本帮助文章介绍了如何为 DENRACLE 预先研磨 基台安装和使用基台夹具。DENRACLE 预先研磨 基台夹具可用于以下机器：

  • N4

并非每个版本的 DentalCAM & DentalCNC 都支持所有基台夹具。建议：更新到最新版本，以实现最大兼容性。

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

项目概述

您应该已经收到以下物品：

N4

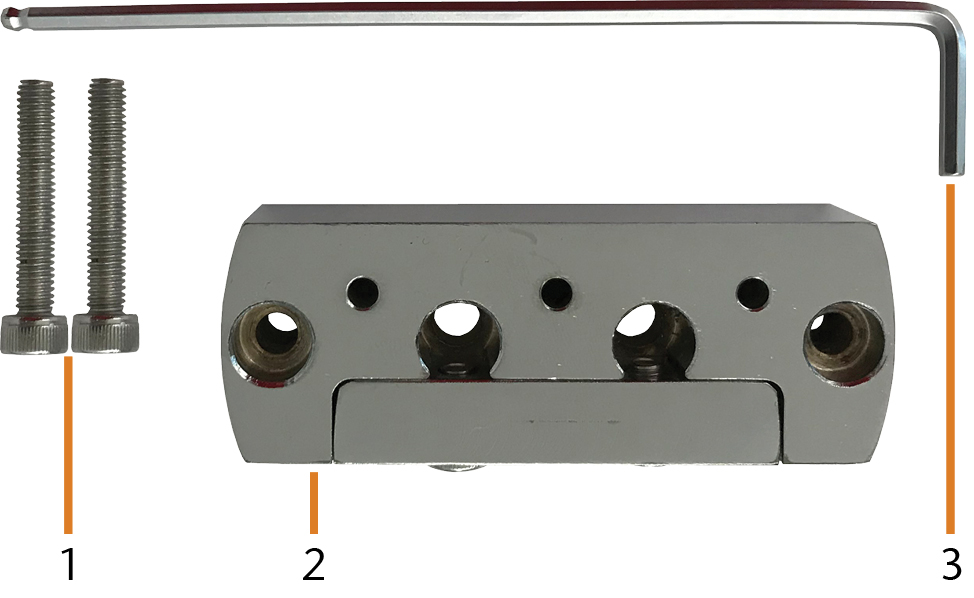

基台夹具随附的组件

  1. 2 x 气缸螺钉 (M4 x 25)
  2. 1 x DENRACLE 预先研磨 基台夹具
  3. 1 x 六角扳手

安装 DENRACLE 预先研磨 基台夹具和坯体

借助DENRACLE基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

安装 DENRACLE 预先研磨 基台夹具

  1. 打开加工室门。
  2. 从坯料夹具中取出坯料盘（如果有）。
  3. 正确调整 DENRACLE 预先研磨 基台夹具的方向：
    • 3 个定位销必须插入 DENRACLE 预先研磨 基台夹具的孔中。
  4. 将 DENRACLE 预先研磨 基台夹具插入坯料夹具。

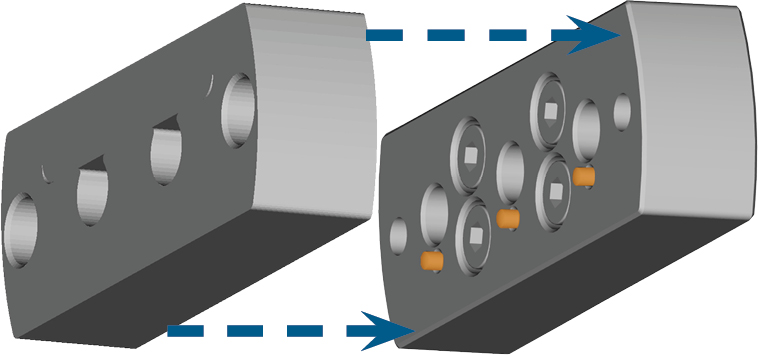

    将 DENRACLE 预先研磨 基台夹具插入坯料夹具

  5. 尽可能多地将 DENRACLE 预先研磨 基台夹具推入坯料夹具。
  6. 如要固定 DENRACLE 预先研磨 基台夹具，请使用随附的内六角扳手将 2 个圆柱头螺钉拧入坯料夹具。

您可以为基台夹具配备最大数量为 2 的 DENRACLE 预先研磨 预成基台类型。

仅加工适合湿加工的 PreFace 基台。

安装 DENRACLE 预先研磨 基台

您可以按以下方式将 PreFace 基台安装到基台夹具上：

  1. 松开所需基台位置的螺丝。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

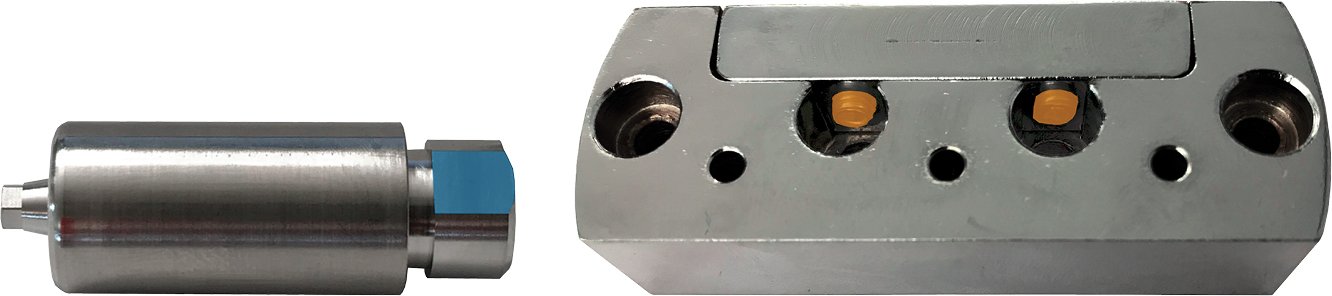

  1. 将 PreFace 基台推入夹具，直至正确就位。坯体的底部必须以其平坦部分（标记为蓝色）指向槽的螺钉（标记为橙色）。

    PreFace 基台（标记为蓝色）和夹具（标记为橙色）的定位辅助

  2. 重新拧紧 PreFace 基台夹具相应的螺丝。
    • PreFace 基台已安装。
