适用于： N4, N4+, Z4, S5, S1, S2, R5, K5

安装和使用 DESS 预先研磨 基台夹具

如何使用 DESS 预先研磨 坯料盘？我如何为 DESS 预先研磨 基台安装夹具？

本帮助文章介绍了如何为 DESS 预先研磨 基台安装和使用基台夹具。DESS 预先研磨 基台夹具可用于以下机器：

  • K5
  • N4 / N4+
  • R5
  • S5  / S1 / S2
  • Z4

并非每个版本的 DentalCAM & DentalCNC 都支持所有基台夹具。建议：更新到最新版本，以实现最大兼容性。

借助DESS基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

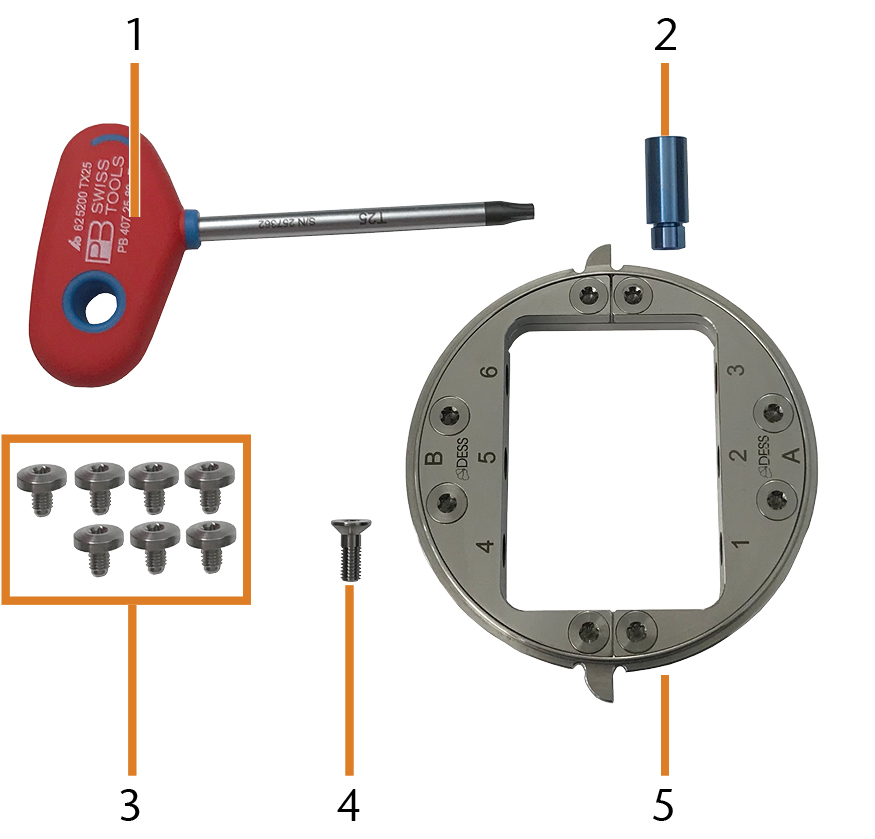

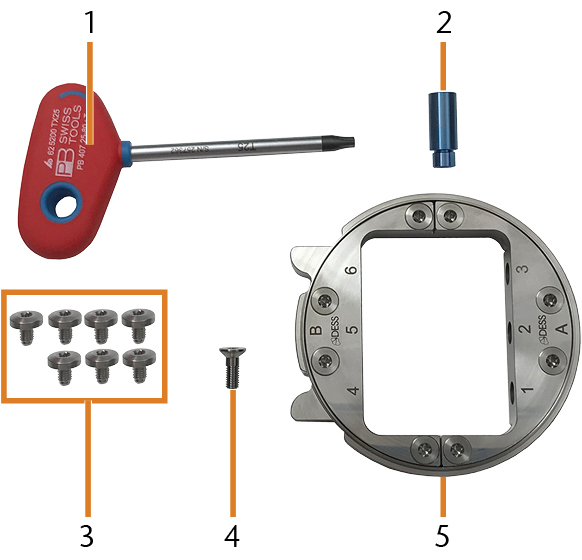

项目概述

您应该已经收到以下物品：

基台夹具随附的组件

  1. 1 x Torx 螺丝刀
  2. 1 x 基台坯体模拟负载（模拟负载不适用于加工）
  3. 7 x 椭圆头螺丝 (M5 x 7.5)
  4. 1 x 沉头螺钉 (M5 x 14)
  5. 1 x DESS 预先研磨 基台夹具

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 DESS 预先研磨 基台

您可以按以下方式将 Pre-milled 基台安装到基台夹具上：

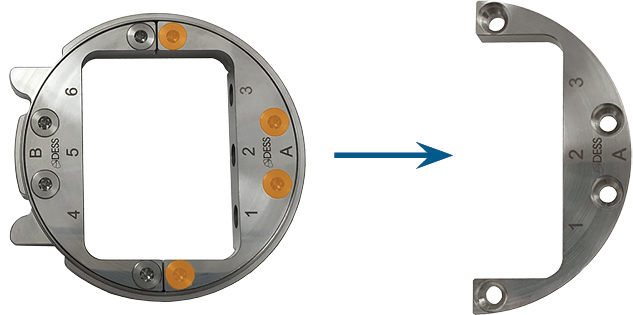

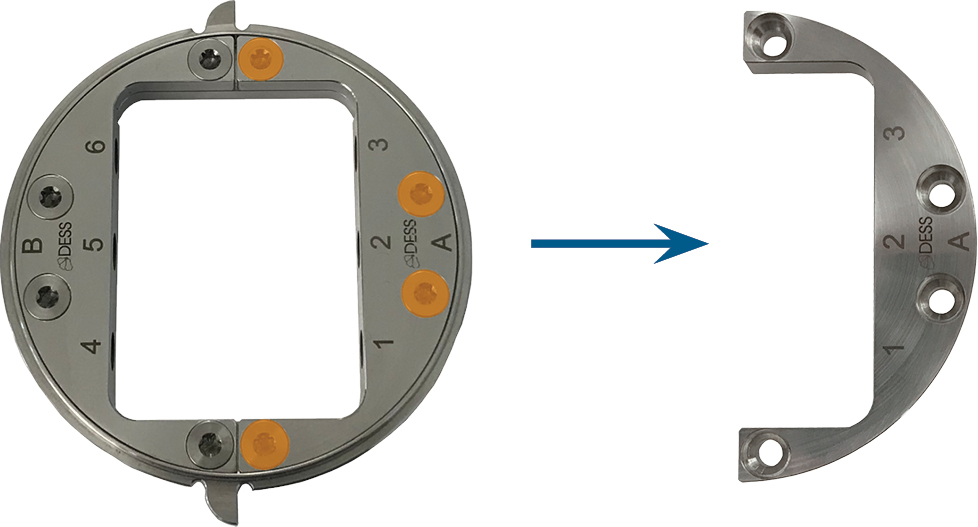

  1. 拧下基台夹具顶部的 4 颗螺丝（标记为橙色）并取出基台手柄。

    松开基台夹具顶部的螺丝

    • 相应的基台位置可用。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

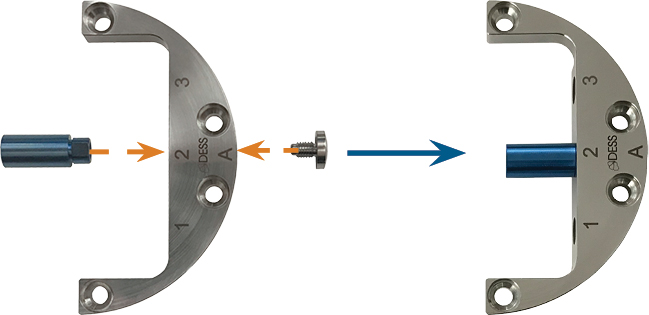

  1. 将 Pre-milled 基台推入夹具，直至正确就位。坯料盘的底部必须以其平坦部分（标记为蓝色）指向基台手柄的平坦部分（标记为橙色）。

    Pre-milled 基台（标记为蓝色）和夹具（标记为橙色）的定位辅助

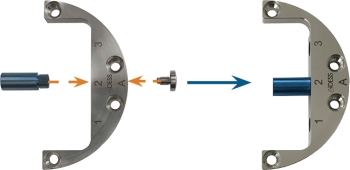

  2. 用椭圆头螺丝固定基台。

    固定基台

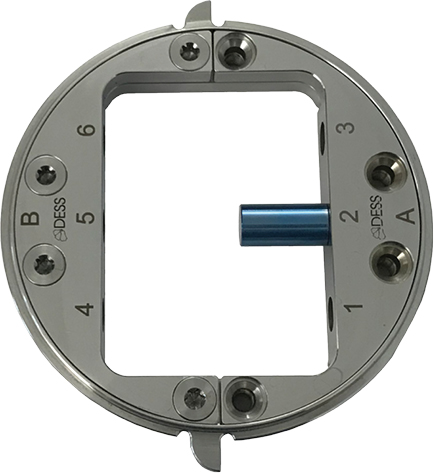

  3. 将基台手柄插入基台夹具。

    将基台手柄插入基台夹具（模拟负载不适用于加工）

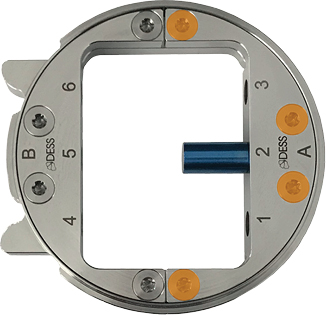

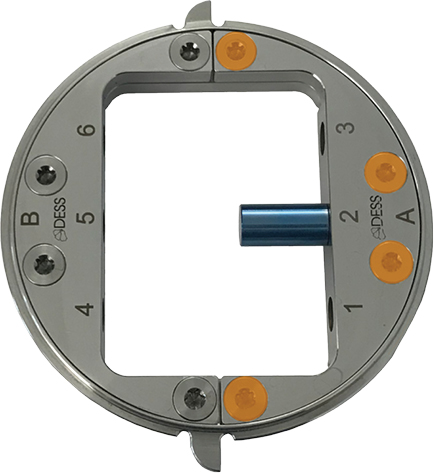

  4. 拧入基台夹具顶部的 4 颗螺丝（标记为橙色）。

    拧入螺丝（模拟负载不适用于加工）

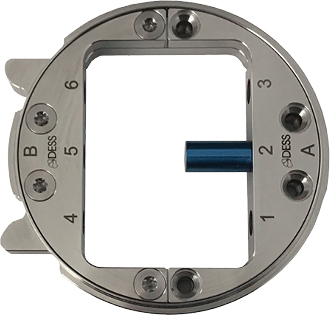

    • Pre-milled 基台已安装。

安装 DESS 预先研磨 基台夹具

  1. 将 DESS 预先研磨 基台插入 DESS 预先研磨 基台夹具。
  2. 打开加工室门。
  3. 松开将固定环固定在坯料夹具上的 4 颗螺钉（图中标记为橙色）。
  4. 顺时针旋转固定环并将其向上拉，以此卸下固定环。
  5. 从坯料夹具中取出坯料盘（如果有）。
  6. 正确调整 DESS 预先研磨 基台夹具的方向：
    • 标记基台位置的编号必须面朝上。
    • 定位辅助必须定位于左侧。

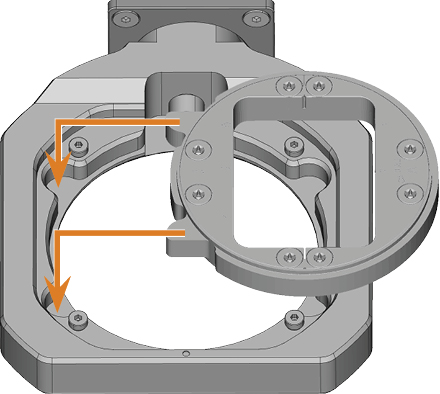

  7. 将 DESS 预先研磨 基台夹具插入坯料夹具。

    将 DESS 预先研磨 基台夹具插入坯料夹具

  8. 用随附的扭矩扳手拧紧固定环。

牢牢拧紧螺丝。如果基台夹具在加工过程中移动或振动，结果可能无法使用。

您可以为基台夹具配备最大数量为 6 的 DESS 预先研磨 预成基台类型。

仅加工适合干加工的 Pre-milled 基台。

借助DESS基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

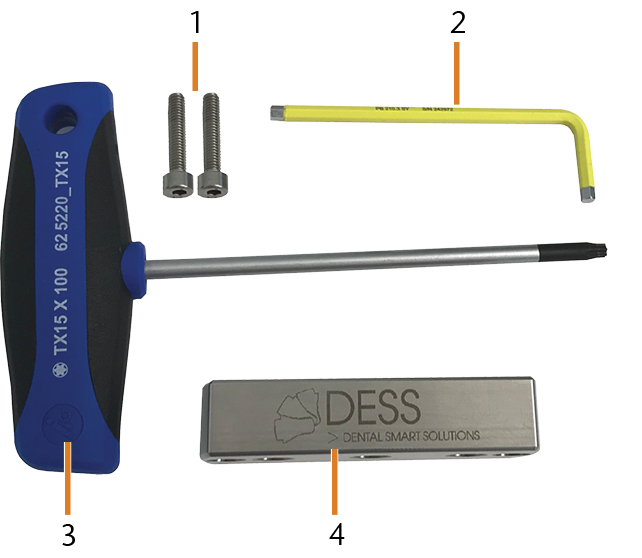

基台夹具随附的组件

  1. 2 x 气缸螺钉 (M4 x 20)
  2. 1 x 六角扳手
  3. 1 x Torx 螺丝刀
  4. 1 x DESS 预先研磨 基台夹具

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 DESS 预先研磨 基台夹具

  1. 打开加工室门。
  2. 从坯料夹具中取出坯料盘（如果有）。
  3. 正确调整 DESS 预先研磨 基台夹具的方向：
    • 3 个定位销必须插入 DESS 预先研磨 基台夹具的孔中。

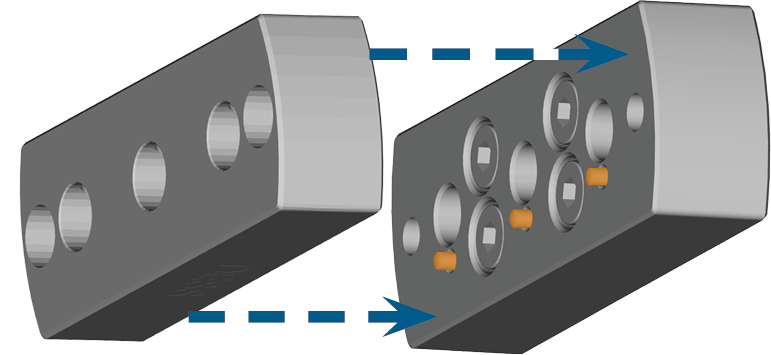

  4. 将 DESS 预先研磨 基台夹具插入坯料夹具。

    将 DESS 预先研磨 基台夹具插入坯料夹具

  5. 尽可能多地将 DESS 预先研磨 基台夹具推入坯料夹具。
  6. 如要固定 DESS 预先研磨 基台夹具，请使用随附的内六角扳手将 2 个圆柱头螺钉拧入坯料夹具。

您可以为基台夹具配备最大数量为 3 的 DESS 预先研磨 预成基台类型。

仅加工适合湿加工的 Pre-milled 基台。

安装 DESS 预先研磨 基台

您可以按以下方式将 Pre-milled 基台安装到基台夹具上：

  1. 松开所需基台位置的螺丝。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

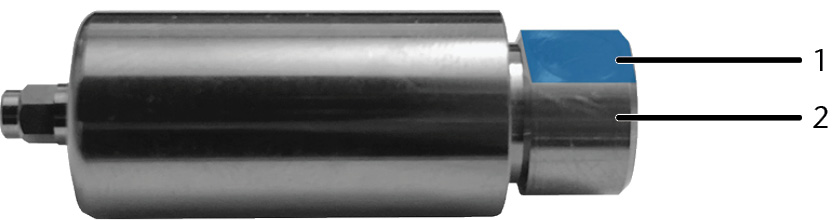

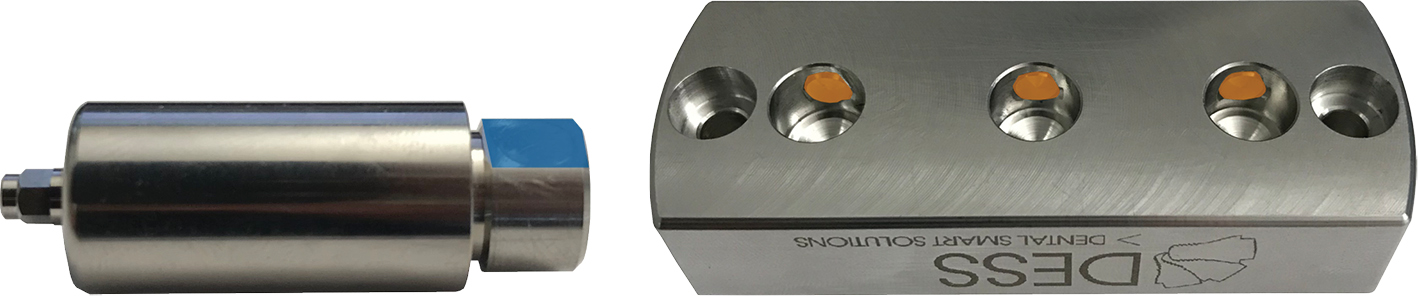

  1. 将 Pre-milled 基台推入夹具，直至正确就位。坯体的底部必须以其平坦部分（标记为蓝色）指向槽的螺钉（标记为橙色）。

    Pre-milled 基台（标记为蓝色）和夹具（标记为橙色）的定位辅助

  2. 重新拧紧 Pre-milled 基台夹具相应的螺丝。
    • Pre-milled 基台已安装。

借助DESS基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

基台夹具随附的组件

  1. 1 x Torx 螺丝刀
  2. 1 x 基台坯体模拟负载（模拟负载不适用于加工）
  3. 7 x 椭圆头螺丝 (M5 x 7.5)
  4. 1 x 沉头螺钉 (M5 x 14)
  5. 1 x DESS 预先研磨 基台夹具

安装 DESS 预先研磨 基台

您可以按以下方式将 Pre-milled 基台安装到基台夹具上：

  1. 拧下基台夹具顶部的 4 颗螺丝（标记为橙色）并取出基台手柄。

    松开基台夹具顶部的螺丝

    • 相应的基台位置可用。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

  1. 将 Pre-milled 基台推入夹具，直至正确就位。坯料盘的底部必须以其平坦部分（标记为蓝色）指向基台手柄的平坦部分（标记为橙色）。

    Pre-milled 基台（标记为蓝色）和夹具（标记为橙色）的定位辅助

  2. 用椭圆头螺丝固定基台。

    固定基台

  3. 将基台手柄插入基台夹具。

    将基台手柄插入基台夹具（模拟负载不适用于加工）

  4. 拧入基台夹具顶部的 4 颗螺丝（标记为橙色）。

    拧入螺丝（模拟负载不适用于加工）

    • Pre-milled 基台已安装。

安装 DESS 预先研磨 基台夹具

  1. 将 DESS 预先研磨 基台插入 DESS 预先研磨 基台夹具。
  2. 打开加工室门。
  3. 从坯料夹具中取出坯料盘（如果有）。
  4. 正确调整 DESS 预先研磨 基台夹具的方向：
  5. 将 DESS 预先研磨 基台夹具插入坯料夹具。

    将 DESS 预先研磨 基台夹具插入坯料夹具

您可以为基台夹具配备最大数量为 6 的 DESS 预先研磨 预成基台类型。

仅加工适合湿加工的 Pre-milled 基台。 仅加工适合相应类型加工的 Pre-milled 基台。

借助DESS基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

基台夹具随附的组件

  1. 1 x Torx 螺丝刀
  2. 1 x 基台坯体模拟负载（模拟负载不适用于加工）
  3. 7 x 椭圆头螺丝 (M5 x 7.5)
  4. 1 x 沉头螺钉 (M5 x 14)
  5. 1 x DESS 预先研磨 基台夹具

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 DESS 预先研磨 基台

您可以按以下方式将 Pre-milled 基台安装到基台夹具上：

  1. 拧下基台夹具顶部的 4 颗螺丝（标记为橙色）并取出基台手柄。

    松开基台夹具顶部的螺丝

    • 相应的基台位置可用。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

  1. 将 Pre-milled 基台推入夹具，直至正确就位。坯料盘的底部必须以其平坦部分（标记为蓝色）指向基台手柄的平坦部分（标记为橙色）。

    Pre-milled 基台（标记为蓝色）和夹具（标记为橙色）的定位辅助

  2. 用椭圆头螺丝固定基台。

    固定基台

  3. 将基台手柄插入基台夹具。

    将基台手柄插入基台夹具（模拟负载不适用于加工）

  4. 拧入基台夹具顶部的 4 颗螺丝（标记为橙色）。

    拧入螺丝（模拟负载不适用于加工）

    • Pre-milled 基台已安装。

安装 DESS 预先研磨 基台夹具

  1. 将 DESS 预先研磨 基台插入 DESS 预先研磨 基台夹具。
  2. 打开加工室门。
  3. 松开将固定环固定在坯料夹具上的 4 颗螺钉（图中标记为橙色）。
  4. 顺时针旋转固定环并将其向上拉，以此卸下固定环。
  5. 从坯料夹具中取出坯料盘（如果有）。
  6. 正确调整 DESS 预先研磨 基台夹具的方向：
    • 标记基台位置的编号必须面朝上。
    • 定位辅助必须定位于左侧。
  7. 将 DESS 预先研磨 基台夹具插入坯料夹具。

    将 DESS 预先研磨 基台夹具插入坯料夹具

  8. 用随附的扭矩扳手拧紧固定环。

牢牢拧紧螺丝。如果基台夹具在加工过程中移动或振动，结果可能无法使用。

您可以为基台夹具配备最大数量为 6 的 DESS 预先研磨 预成基台类型。

仅加工适合相应类型加工的 Pre-milled 基台。 对于钛合金 Pre-milled 基台的湿加工，需要使用流量传感器。

借助DESS基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

基台夹具随附的组件

  1. 1 x Torx 螺丝刀
  2. 1 x 基台坯体模拟负载（模拟负载不适用于加工）
  3. 7 x 椭圆头螺丝 (M5 x 7.5)
  4. 1 x 沉头螺钉 (M5 x 14)
  5. 1 x DESS 预先研磨 基台夹具

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 DESS 预先研磨 基台

您可以按以下方式将 Pre-milled 基台安装到基台夹具上：

  1. 拧下基台夹具顶部的 4 颗螺丝（标记为橙色）并取出基台手柄。

    松开基台夹具顶部的螺丝

    • 相应的基台位置可用。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

  1. 将 Pre-milled 基台推入夹具，直至正确就位。坯料盘的底部必须以其平坦部分（标记为蓝色）指向基台手柄的平坦部分（标记为橙色）。

    Pre-milled 基台（标记为蓝色）和夹具（标记为橙色）的定位辅助

  2. 用椭圆头螺丝固定基台。

    固定基台

  3. 将基台手柄插入基台夹具。

    将基台手柄插入基台夹具（模拟负载不适用于加工）

  4. 拧入基台夹具顶部的 4 颗螺丝（标记为橙色）。

    拧入螺丝（模拟负载不适用于加工）

    • Pre-milled 基台已安装。

安装 DESS 预先研磨 基台夹具

  1. 将 DESS 预先研磨 基台插入 DESS 预先研磨 基台夹具。
  2. 选择一个坯料更换器支架，并将其移动到换盘位置。确保 DentalCNC 中的坯体库槽空置可用。
  3. 从坯体库中取出坯体框架。

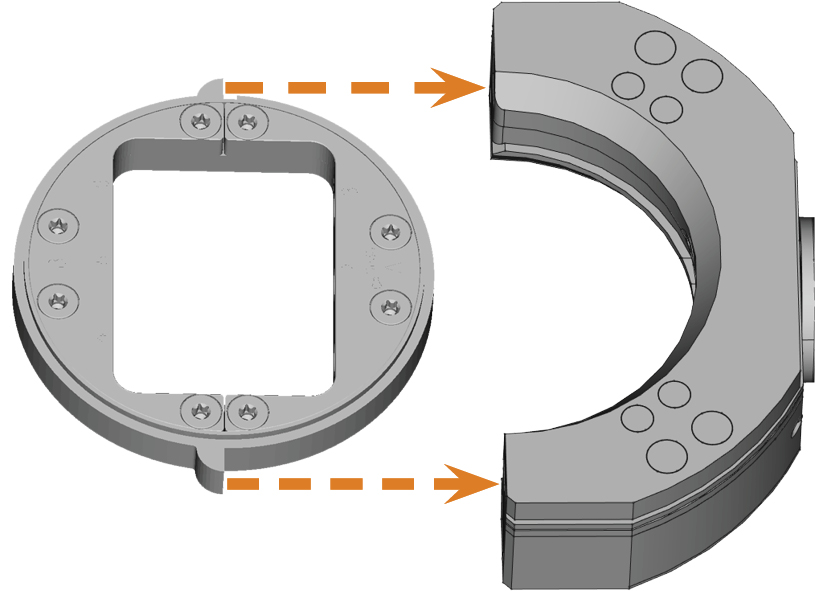

  4. 正确调整 DESS 预先研磨 基台夹具的方向：
    • 标记基台位置的数字必须与坯料盘框架的固定架朝向相同的方向。
  5. 将 DESS 预先研磨 基台夹具插入坯料盘框架。
  6. 重新安装固定架。

    7. 牢牢拧紧螺丝。如果基台夹具在加工过程中移动或振动，结果可能无法使用。

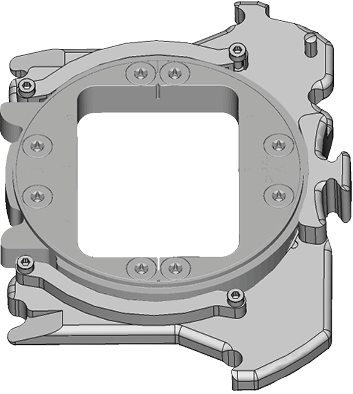

    将 DESS 预先研磨 基台夹具插入坯料盘框架

  7. 将圆盘或坯料块夹具插入刀库的换盘位置。确保 DentalCNC 中的坯体库槽空置可用。

您可以为基台夹具配备最大数量为 6 的 DESS 预先研磨 预成基台类型。

仅加工适合相应类型加工的 Pre-milled 基台。 对于钛合金 Pre-milled 基台的湿加工，需要使用流量传感器。

借助DESS基台夹具，机器可以加工具有匹配夹具的预制连接几何形状的基台（ DentalCAM 8 支持的预制基台胚料。

在将基台夹具安装到机器中之前，您可以在基台夹具中安装坯体，也可反向操作。

项目概述

您应该已经收到以下物品：

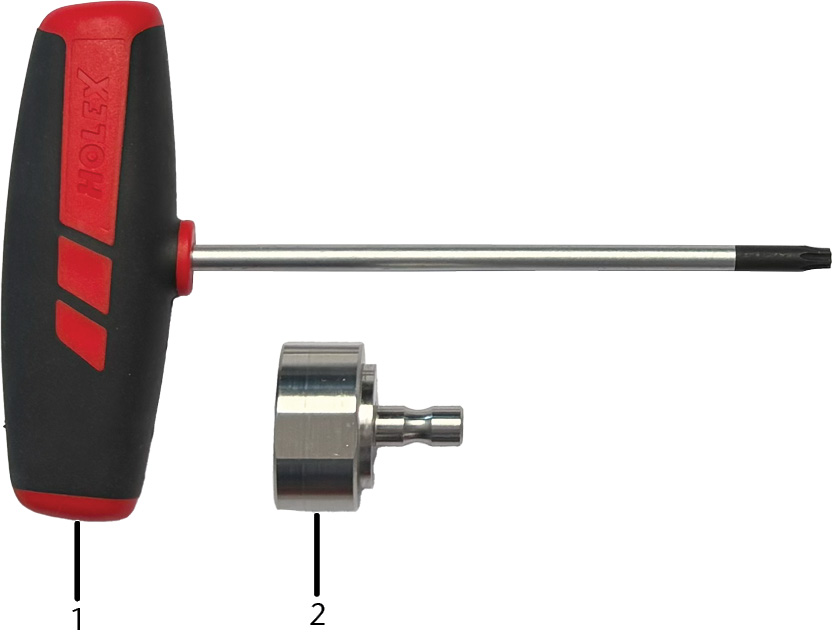

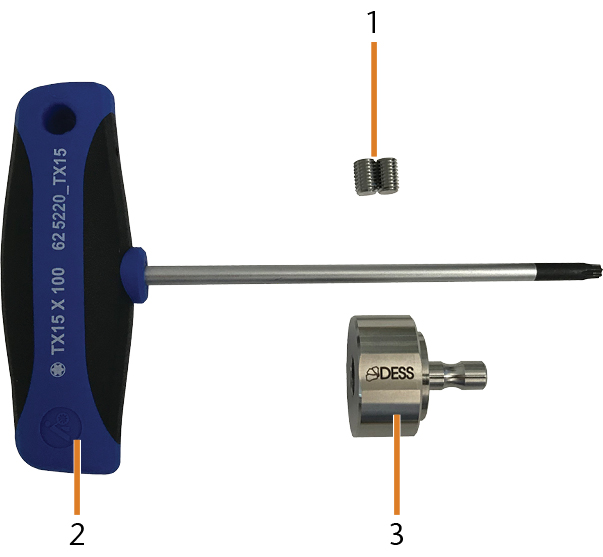

基台夹具随附的组件

  1. 2 x 带螺纹的螺栓 (M5 x 7.5)
  2. 1 x Torx 螺丝刀
  3. 1 x DESS 预先研磨 基台夹具

准备安装

准备好：

  • 湿布
  • 温和的清洁剂
  1. 关闭加工室门。
  2. 如要将主轴移动到默认位置，请在 DentalCNC 中选择以下图标：
  3. 打开加工室门。
  4. 关闭机器的主电源开关。
  5. 断开机器与电源的连接。
  6. 彻底清洁工作仓，特别是坯料夹具。

安装 DESS 预先研磨 基台

您可以按以下方式将 Pre-milled 基台安装到基台夹具上：

  1. 松开基台位置的螺丝。请勿卸下螺丝。
    • 相应的基台位置打开。
注意

预成基台扫描不正确会导致加工结果恶化

如果预成基台上有湿气或污垢，机器会错误地测量基台。这使得加工结果不可用。

  • 在插入预成基台之前，先擦拭保护罩，以免冷却液滴到它们上。
  • 在加工之前，请使用干燥的无绒布清洁预成基台。

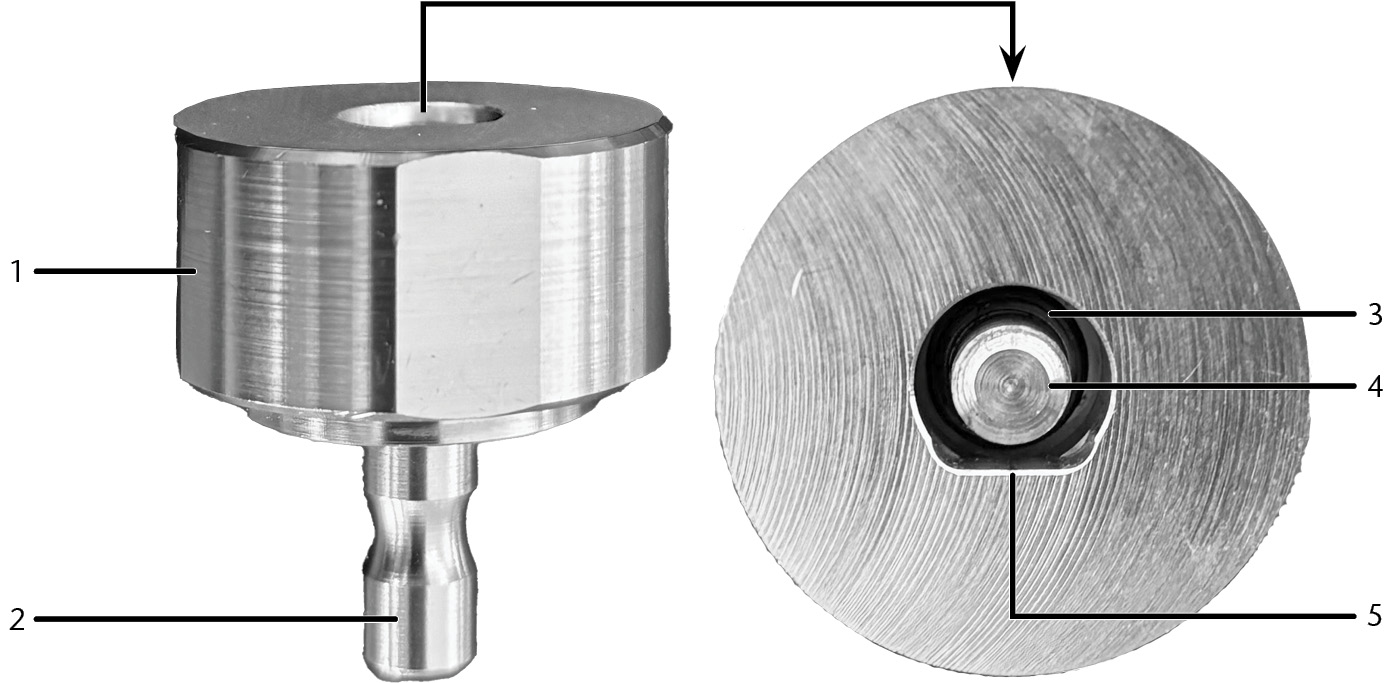

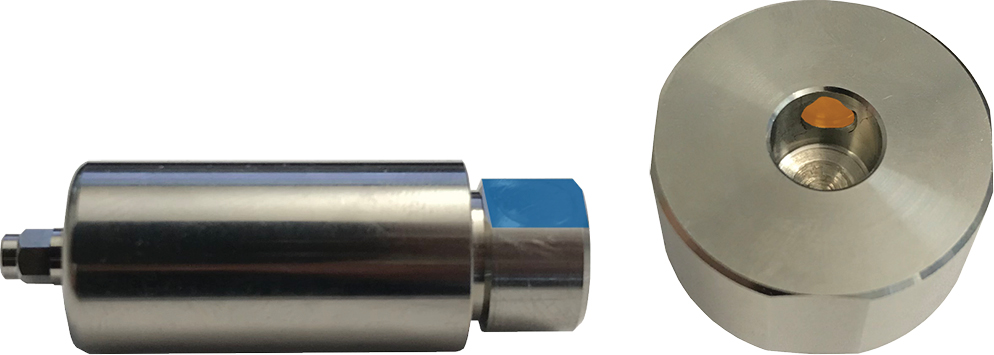

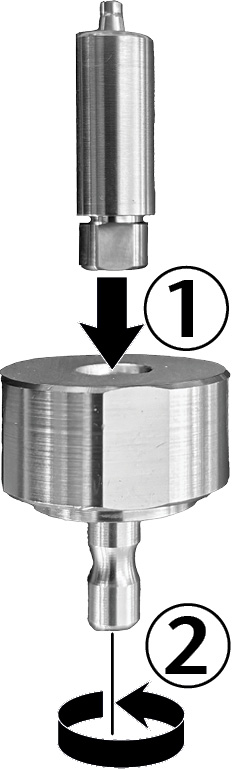

  1. 将 Pre-milled 基台推入夹具，直至正确就位。坯体的底部必须以其平坦部分（标记为蓝色）指向槽的螺钉（标记为橙色）。

    Pre-milled 基台（标记为蓝色）和夹具（标记为橙色）的定位辅助

  2. 重新拧紧 Pre-milled 基台夹具相应的螺丝。
    • Pre-milled 基台已安装。

安装 DESS 预先研磨 基台夹具

  1. 将 DESS 预先研磨 基台插入 DESS 预先研磨 基台夹具。
  2. 打开加工室门。
  3. 打开夹具的夹头。
  4. 从坯料夹具中取出坯料盘（如果有）。

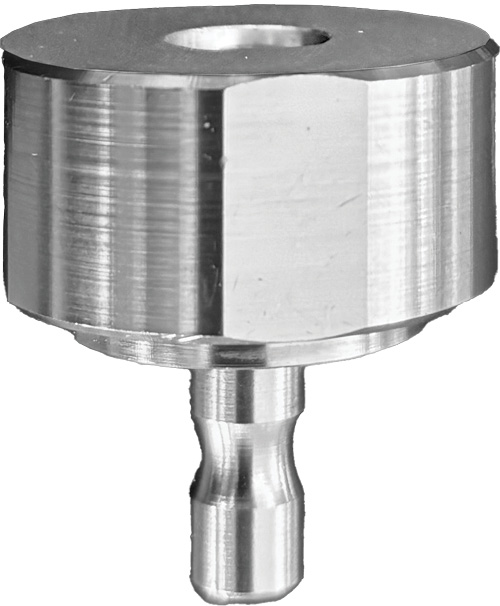

  5. 正确调整 DESS 预先研磨 基台夹具的方向：
    • 坯料夹具夹头卡盘的销钉必须插入 DESS 预先研磨 基台夹具的孔中。

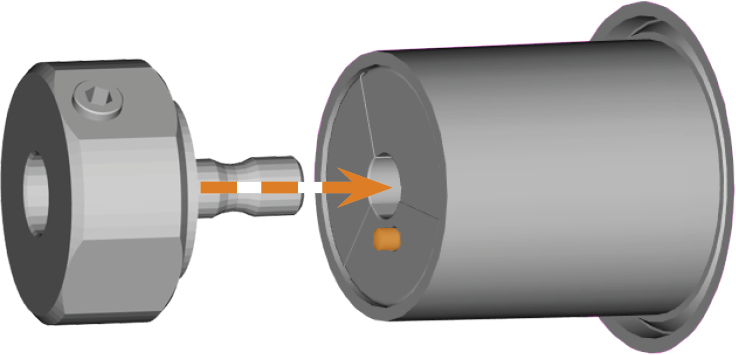

  6. 将 DESS 预先研磨 基台夹具插入坯料夹具。

    将 DESS 预先研磨 基台夹具插入坯料夹具

  7. 尽可能多地将 DESS 预先研磨 基台夹具推入坯料夹具。
  8. 闭合坯料夹具。

您可以为基台夹具配备最大数量为 1 的 DESS 预先研磨 预成基台类型。

仅加工适合湿加工的 Pre-milled 基台。
