机器概览

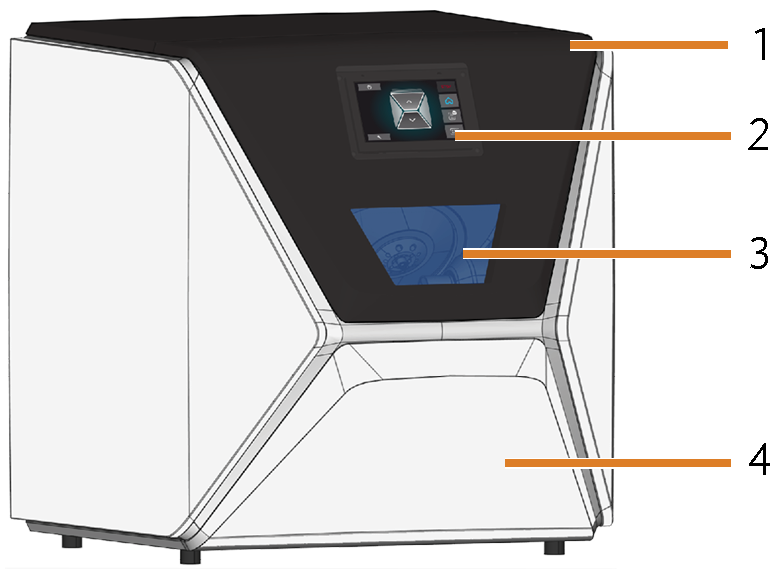

机器的正面
- 加工室门
- 用于控制机器的触摸屏
- 加工室的观察窗
- 多功能抽屉
机器的后面
序列号为 Z4ID4... 的机器配有外部 CAM 计算机
该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。序列号为 Z4ID2... + Z4ID3... 的机器可以加装一个外部 CAM 计算机 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。外部 CAM 计算机 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。 更强大，更易于访问。这不会改变机器的加工方式。

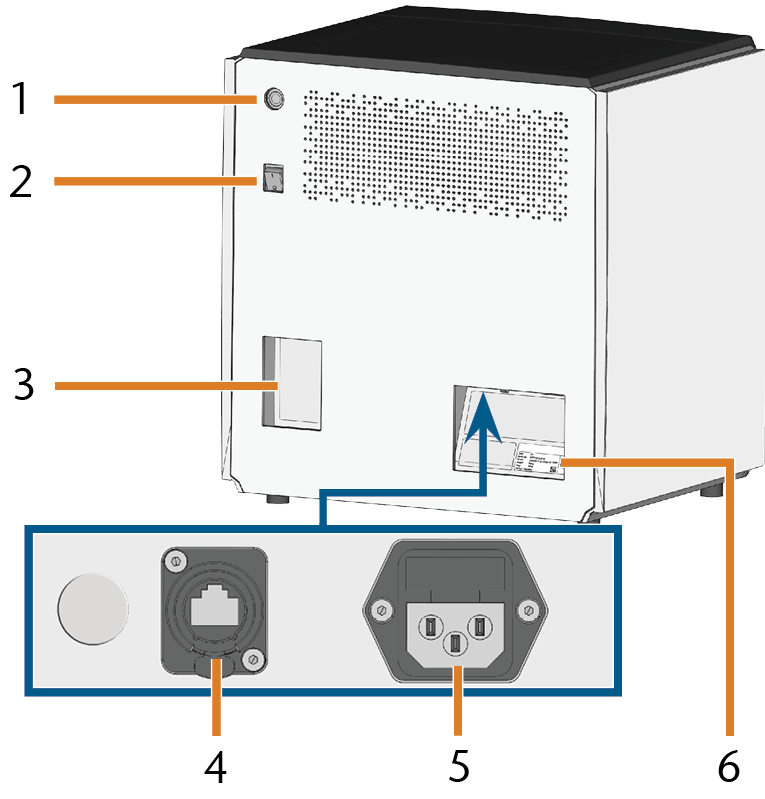

带有内部 CAM 计算机的机器
- 开始按钮
- 主电源开关
- CAM 电脑面板
- 网口（以太网 RJ-45）
- 电源连接
- 标识牌
CAM 电脑面板 内部 CAM 计算机 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。
- HDMI 1.4b 端口
- 带有 WiFi 设备的 USB 2.0 端口

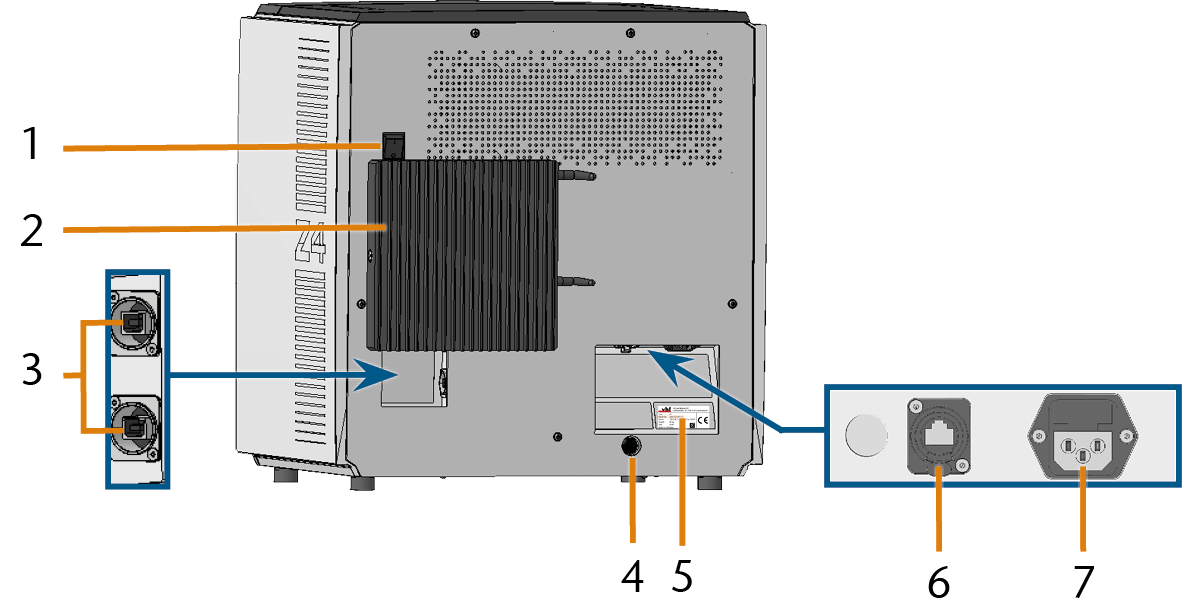

带有外部 CAM 计算机的机器
08/2022 后的机器和改装机器
- 主电源开关
- CAM 计算机 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。
- USB 端口 2.0 类型 B
- 打开紧急解锁抽屉
- 标识牌
- 网口（以太网 RJ-45）
- 电源连接
机器交付时配备了不同版本的 CAM 计算机 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。请遵循相应版本的指示。

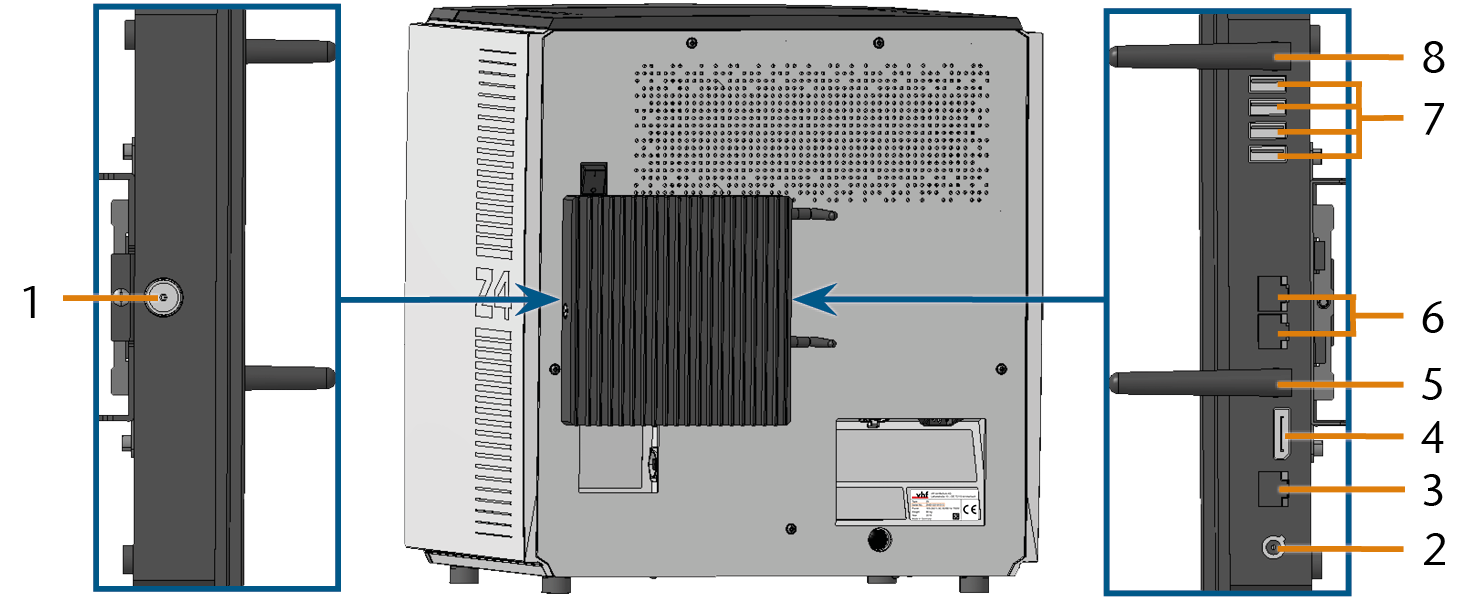

版本 1
CAM 计算机接口
- 开始按钮
- 电源连接
- 网口（以太网 RJ-45）
- DP 1.2
- 无线局域网天线
- 网口（以太网 RJ-45）
- USB 端口 2.0 类型 A
- 无线局域网天线
版本 2
CAM 计算机接口
- 开始按钮
- 电源连接
- HDMI 端口 1.4
- DP 1.2
- 网口（以太网 RJ-45）
- USB 端口 3.1 Gen 1
- USB 端口 2.0 类型 A
触摸屏
机器工作仓门的屏幕对触摸有响应。您可以通过选择用户界面上的图标来操作机器，以及接收有关作业、车针和机器状态的信息。

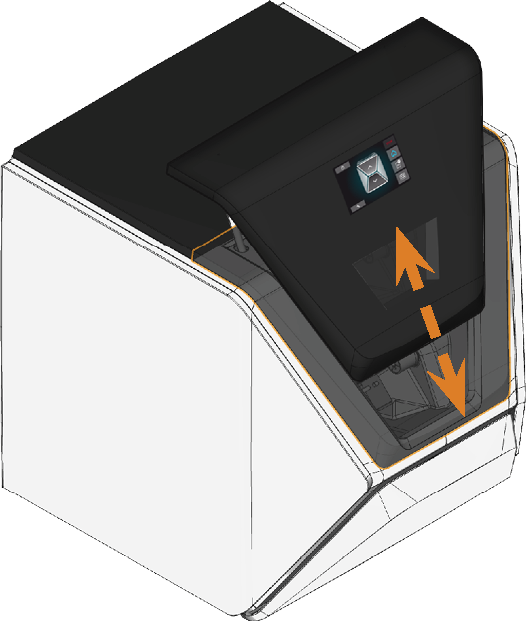

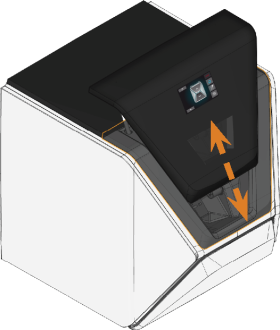

加工室门

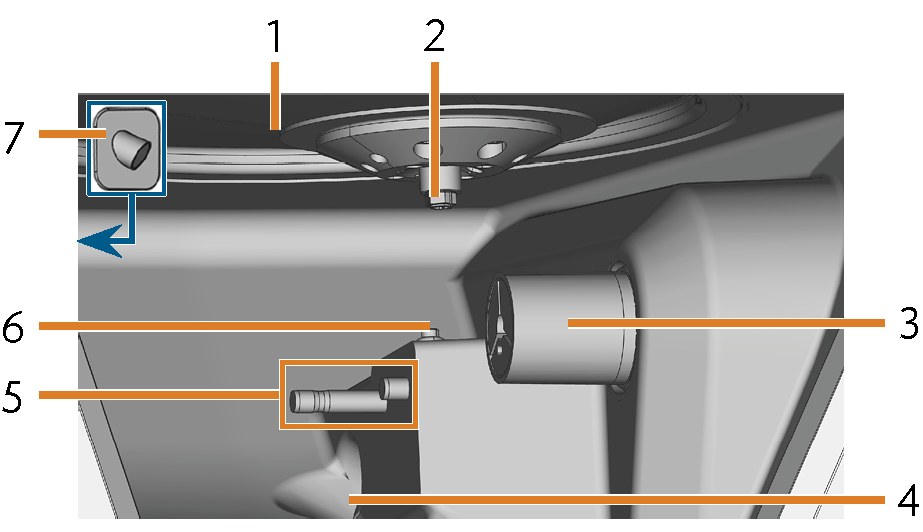

加工室
- 波纹管 / 喷嘴孔
- 用于拾取车针的带夹头卡盘的主轴
- 坯体固定器（带夹头卡盘）；旋转轴 A
- 冷却液出口
- 刀库架
- 测量扳手
- 对刀仪
加工室照明的颜色
|
颜色 |
状态 |
加工室门 |
|---|---|---|
|
白色 |
机器已准备好运行。 |
未锁定 |
|
蓝色 |
|
已锁定 |
|
红色 |
发生机器故障。 |
已锁定 |

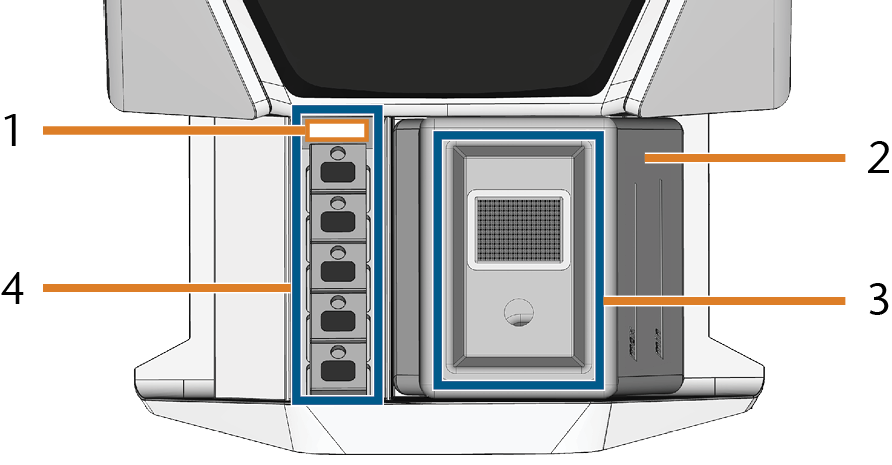

多功能抽屉
多用途抽屉包含冷却液容器和刀库（最多 5 个）。您可以通过触摸屏解锁开启多功能抽屉，然后手动将其拉出。
- 机器序列号
- 冷却液容器
- 带过滤篮的冷却水箱盖
- 刀库的储存区

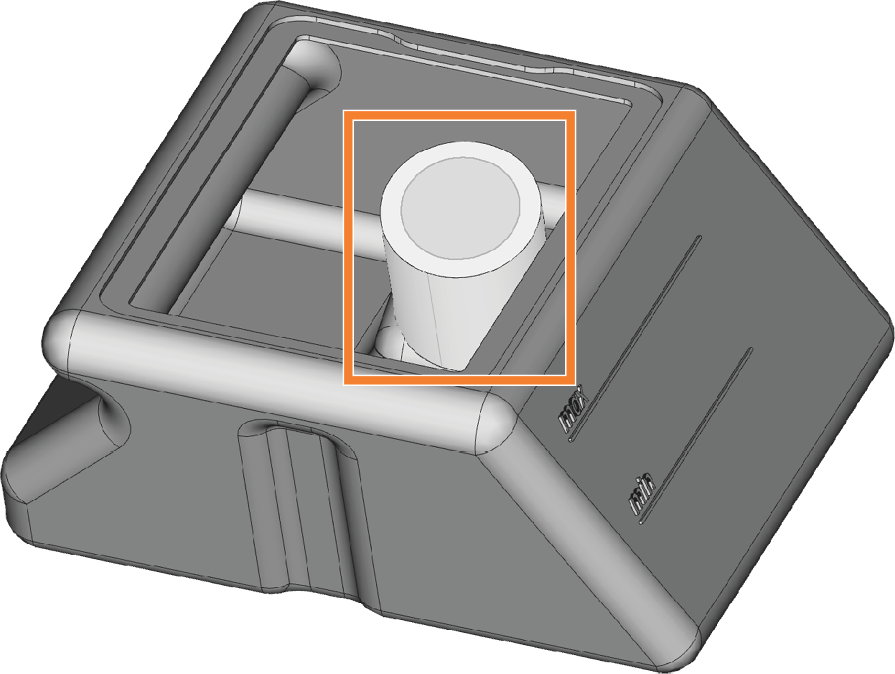

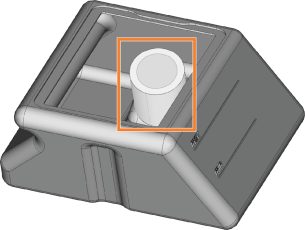

冷却液过滤器
冷却液过滤器位于冷却液容器中。
所需的计算机硬件和软件
该机器设计用于集成的CAD / CAM工作流程，可让您使用以下组件加工修复体：
- 机器的触摸屏。
- 运行 DentalCAM & DentalCNC （“制造软件 DentalCAM 和 DentalCNC 软件包的术语。”）的 CAM 计算机 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。
- 运行支持的 CAD 应用程序*的外部 CAD 计算机*。
不随产品提供*
如果不使用集成的 CAD/CAM 工作流程，则需要在标准操作期间在 CAM 计算机上访问 Windows®，以直接使用DentalCAM & DentalCNC。
铭牌和序列号
机器的标识牌包含序列号等识别信息。您可以在以下位置找到标识牌和机器序列号： 机器的后面
