适用于： Z4

清洁坯料夹具的夹头

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

注意

用了错误的扭力螺丝刀损坏了块料夹具或者在机器关闭的状态下做及其维护工作

如果不使用随机配送的扭力螺丝刀，或者在机器关闭的情况下做维护工作，块料夹头可能会被损坏

  • 确保在机器开启的情况下做维修工作。
  • 仅使用随附的扭力螺丝刀。
  • 确保施加的最大扭矩不超过 1.8 Nm。

主轴夹头和夹头的夹头卡盘的润滑脂是同一样东西。

  1. 准备好：
    • 块夹具维护套件
    • 夹头卡盘润滑脂

    2.

    1. 扭力螺丝刀 (1.8 Nm)
    2. 清洁锥
    3. 清洁刷
    4. 一管夹头卡盘润滑脂
  2. 打开机器的主电源开关。
  3. 打开加工室门。

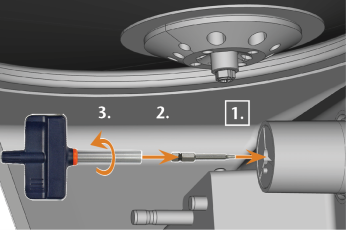

  4. 将扭矩扳手的刀头插入夹头卡盘并将其固定到位。

    1. 将扭矩扳手放在刀头上，取出螺丝。

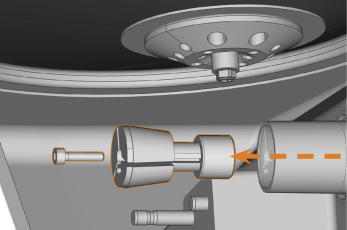

    2. 从坯料夹具上取出夹头卡盘。





  5. 使用维修套件的清洁锥清洁坯体固定器的内锥。
  6. 使用维护套件的刷子清洁夹头卡盘。
  7. 清洁夹头卡盘的外侧。
    8. 注意

    使用错误的润滑脂或不正确涂抹润滑脂时损坏夹头卡盘

    如果使用了不合适的润滑脂或者润滑脂进入夹头卡盘的纵向槽中，机器可能会损坏。

    • 涂抹润滑脂之前，确保夹头卡盘完美清洁。
    • 确保没有油脂进入夹头卡盘的纵向槽中。
    • 仅使用非常少量（小于针头大小）的润滑脂。
    • 仅使用维修套件中随附的润滑脂。
  8. 润滑夹头卡盘。仅将润滑脂涂抹在夹头卡盘的锥形表面（标记为蓝色）上。保持插槽（标记为红色）无油脂。

    9.

  9. 检查固定螺钉的状况，必要时用备用螺钉更换。
  10. 尽可能地把带有螺丝的夹头推进到卡盘里。拧紧夹头卡盘，直至其卡入到位并正确装好。根据位置的不同，您可能需要将其扭转至 360°。

    11.

  11. 将扭矩扳手的刀头插入夹头卡盘并将其固定到位。
  12. 将扭矩扳手放在刀头上，拧紧螺丝。
