适用于： Z4

更换坯料夹具夹头和固定螺钉

如何更换坯料夹具夹头？如何更换坯料夹具夹头的固定螺钉？

修理套件概述

货号 240210：1 x 坯料夹具夹头；3 x 用于坯体固定器的夹头卡盘的固定螺钉

货号 248620：3 x 用于坯体固定器的夹头卡盘的固定螺钉

准备更换

  1. 除了 vhf 维修拉杆箱外，还要准备以下物品：
    • 块夹具维护套件
    • 夹头卡盘润滑脂
  2. 打开机器的主电源开关。
  3. 打开加工室门。

更换坯料夹具夹头和固定螺钉

有 2 种情况：

  • 紧固螺钉已磨损，但夹头仍完好无损在这种情况下，卸下夹头并用新的固定螺钉重新装入。
  • 夹头已关磨损在这种情况下，用带新固定螺钉的备件更换夹头。
  • 安装替换夹头时，一定要使用随备件提供的新固定螺钉。
注意

用了错误的扭力螺丝刀损坏了块料夹具或者在机器关闭的状态下做及其维护工作

如果不使用随机配送的扭力螺丝刀，或者在机器关闭的情况下做维护工作，块料夹头可能会被损坏

  • 确保在机器开启的情况下做维修工作。
  • 仅使用随附的扭力螺丝刀。
  • 确保施加的最大扭矩不超过 1.8 Nm。
  1. 将扭矩扳手的刀头插入夹头并将其固定到位。
  2. 将扭矩扳手放在钻头上，转动扭矩扳手拧下螺钉。

    3.

  3. 从坯料夹具上取出夹头和螺钉。弃置螺钉。

    4.

  4. 使用维修套件的清洁锥清洁坯料夹具的内锥。
    • 您已成功拆下了坯料夹具夹头。

您可以安装替换夹头，如现有夹头尚未磨损，也可安装。

  1. 安装替换夹头时，一定要使用随备件提供的新固定螺钉。
  2. 如果希望继续使用现有夹头，请按照机器操作说明清洁并润滑夹头。
  3. 尽可能地把带有固定螺钉的夹头推进到坯料夹具中。
  4. 拧紧夹头，直至其卡入到位并正确装好。根据位置的不同，您可能需要将夹头扭转多达 360°。

    5.

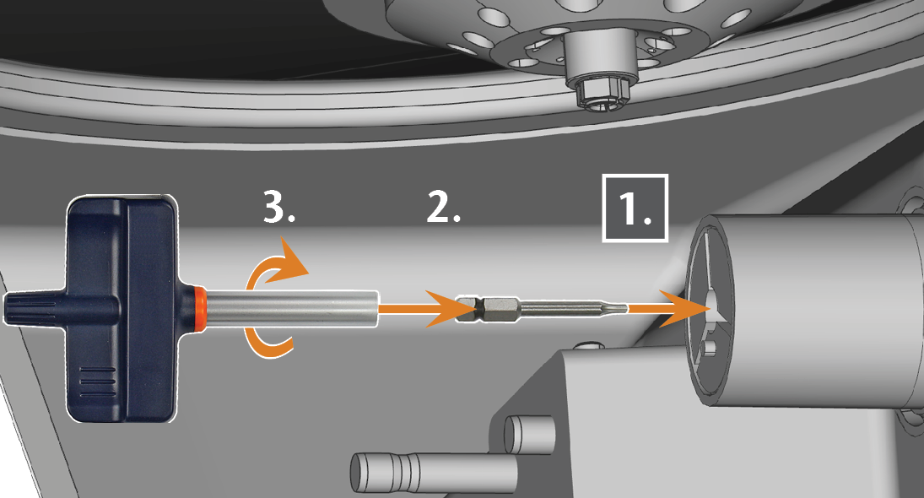

  5. 将扭矩扳手的刀头插入夹头并将其固定到位。
  6. 将扭矩扳手放在钻头上，转动扭矩扳手拧下螺钉。

    7.

    • 您已成功安装了坯料夹具夹头。
