管理刀具和刀库

创建修复体的工作流程如下：

管理车针

我们推荐使用原装车针，因为它们专为指定的作业而设计。

该机器使用可以容纳最多 6 个刀具的可互换刀库。

对于每项加工任务，您都需要在工作仓使用合适的刀库​​。

您可以在多功能抽屉中存放当前不需要的刀库。

传感器识别当前安装在加工室中的刀库。触摸屏显示所选加工任务所需的刀库和当前使用的刀库。

机器在加工过程中自动更换刀具，因此无需您干预即可完成加工任务。

刀库的颜色标识

刀库按照不同材料采取不同的颜色标识。您可以在下表中找到概述：

颜色标识	材料	字母
绿色	聚甲基丙烯酸甲酯 (PMMA)	P
黄色	复合材料	C
蓝色	氧化锆	Z
红色	非贵金属 (钴铬合金 / 钛)	M
白色	玻璃陶瓷	G

插入和更换车针

在以下情况下，您必须插入或更换刀具：

• 第一次使用机器时
• 更换刀库后（如果丢失或损坏）
• 由于磨损而更换刀库刀片后
• 当车针的车针寿命到期时
• 当车针损坏或磨损时

您可以使用触摸屏的车针部分来管理车针：

• 检查车针寿命值。
• 检查各个车针分配给哪个刀库位置。

1. 要打开车针部分，请选择所示的图标。

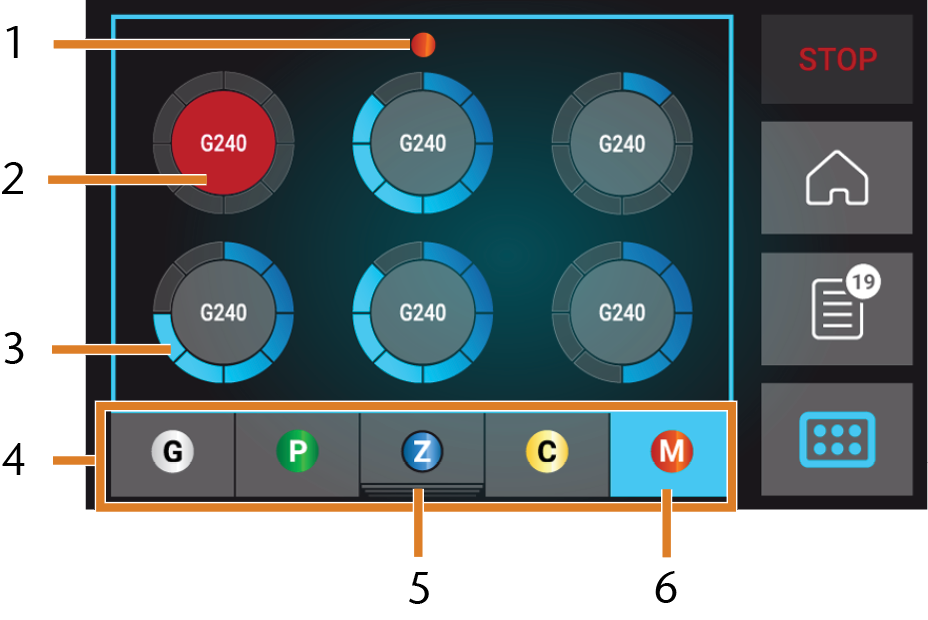

• 显示作业部分。已选择 1 个刀库并显示相应的信息。


1. 当前所选刀库的颜色标识
2. 寿命已过期的车针（红色圆圈）
3. 车针寿命值指示器（蓝色外圈）
4. 刀库选择菜单

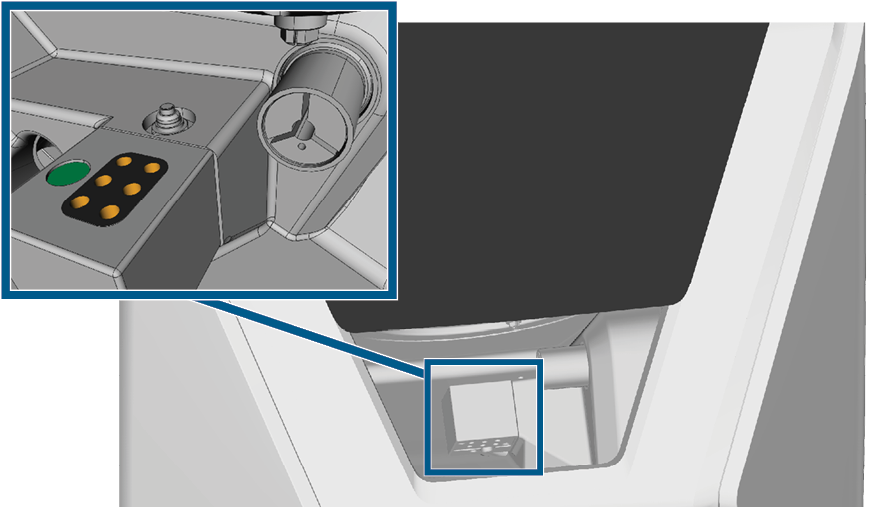

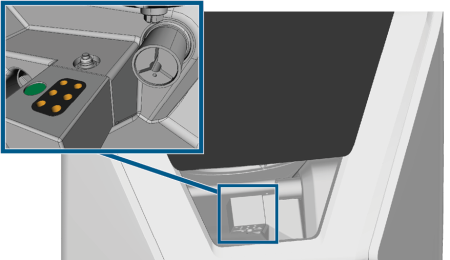

5. 标记当前插入加工室的刀库
6. 标记当前显示在触摸屏上的刀库
2. 从底部显示边框的菜单中选择所需的刀库。
• 相应刀库的车针显示为圆圈。
  1. 车针匹配码显示在每个圆圈的中心。
  2. 车针寿命值过期的车针显示为红色。
  3. 每个圆圈被分配到相应刀库的特定位置。


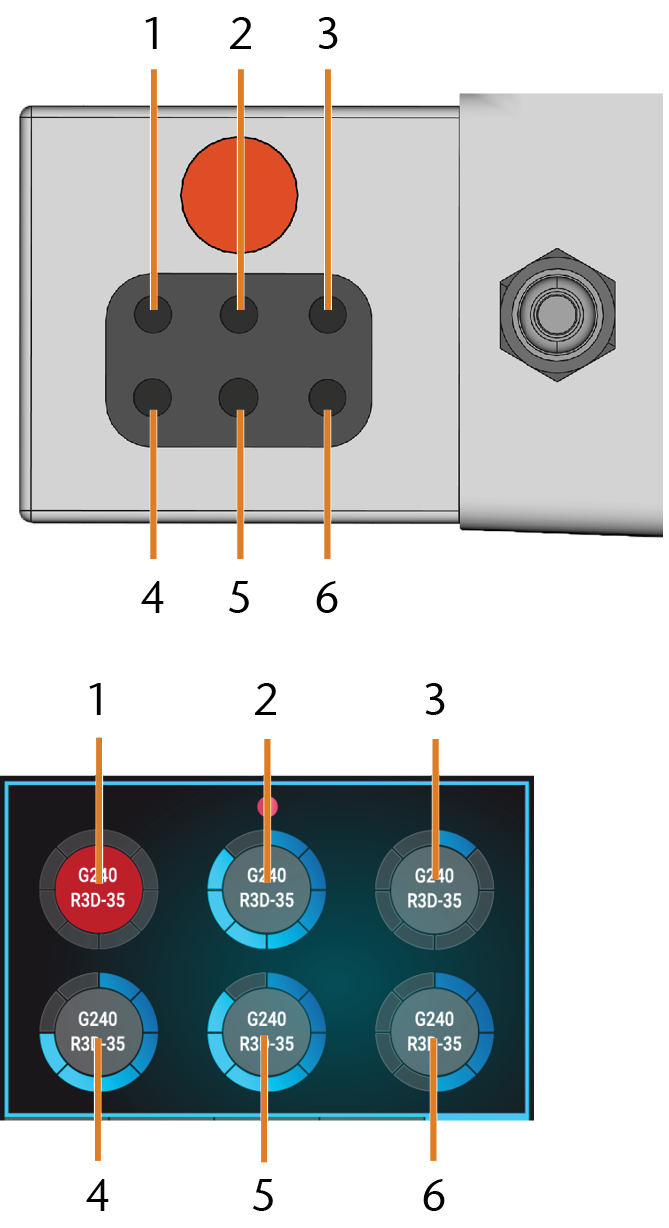

顶部：刀库中的刀具位置 1 - 6
底部：触摸屏上的刀具位置 1 - 6

3. 如果车针寿命值已过期，请从刀库中卸除相应的车针。
4. 插入新车针：
1. 确保刀库中刀具的位置与触摸屏上的刀具位置相匹配。

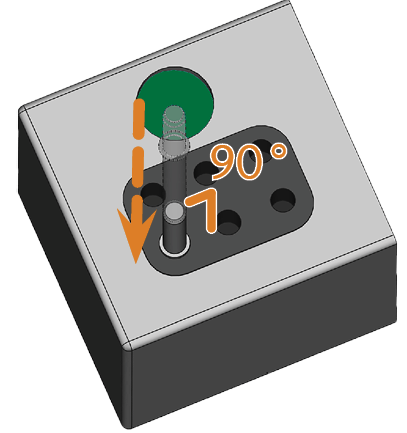

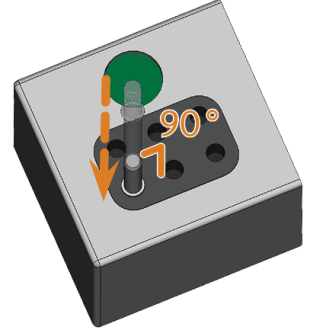

2. 将车针直接插入车针位置，刀刃朝下。将其推入，直到紧固环接触橡胶为止。

如果刀库中车针的位置与触摸屏上的车针位置不匹配，则机器在作业执行期间就会使用错误的车针，并且作业结果将无法使用。

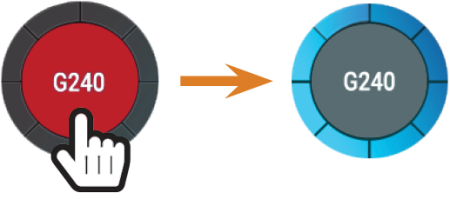

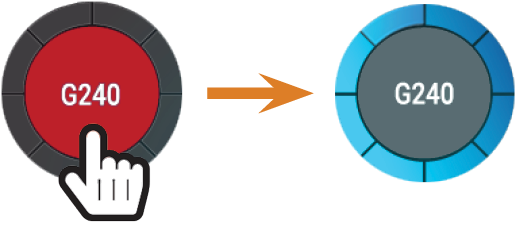

5. 更换车针后，重置车针寿命值。为此，请在触摸屏上选择相应的图标。
6. 如果需要，将刀库插回刀库架。




• 车针的车针寿命值被重置。圆圈显示为蓝色。

安装和更换刀库

您可以将刀库拉出来并将新的刀库插入刀库架来更换刀库。

如果刀库卡在刀柄上，请使用刀库背面的螺丝将其松开。

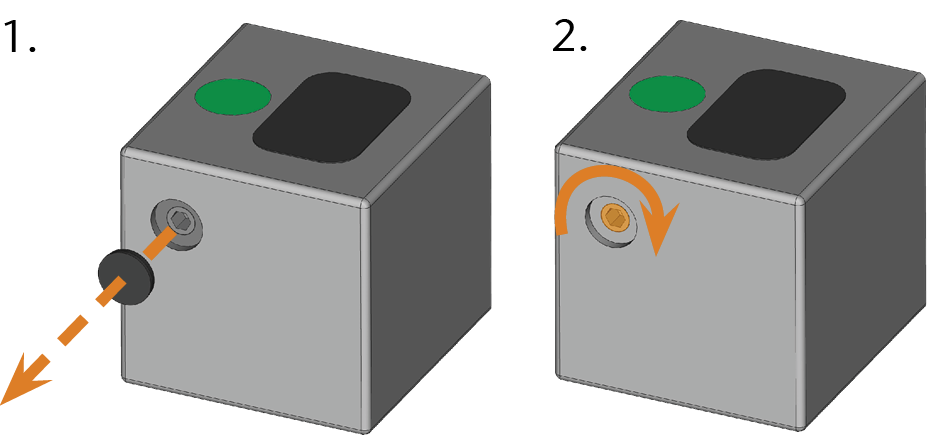

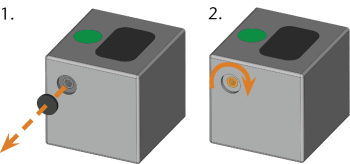

1. 拿起扁平而钝的工具（例如槽螺丝刀）。
2. 使用该工具取出螺丝的保护盖，将其放在一边即可。
3. 使用随附的内六角扳手，将螺丝顺时针旋转。
• 刀库向后移动并被释放。




4. 从加工室中取出刀库。

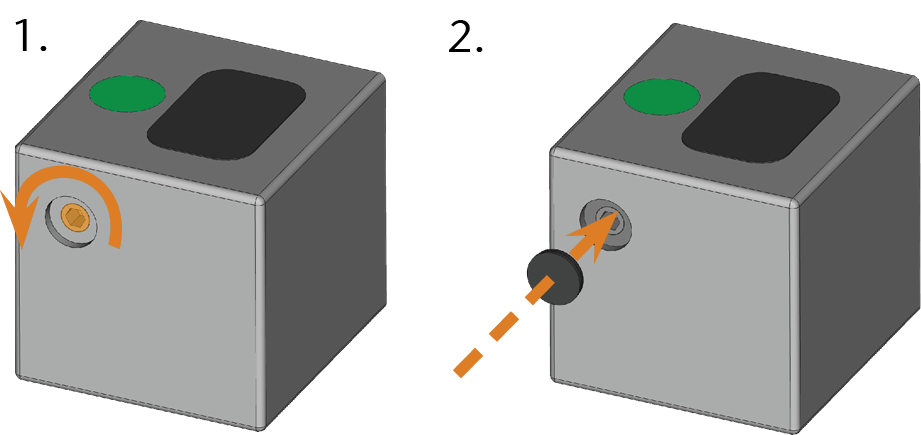

5. 将螺丝复位：
1. 使用随附的内六角扳手，将螺丝逆时针旋转到其原始位置。
2. 用保护盖盖住开口。
• 螺丝复位，可再次安装刀库。




您可以使用触摸屏为下一个作业选择合适的刀库：

1. 要打开作业部分，请选择所示图标。
• 显示作业部分。显示下一个排队作业的详细信息。
2. 如有必要，请使用触摸屏左下角的向左和向右箭头（标记为橙色）切换到所需的加工任务。




• 触摸屏显示所需的刀库以及其是否安装在加工室中。

作业部分中的刀库详情

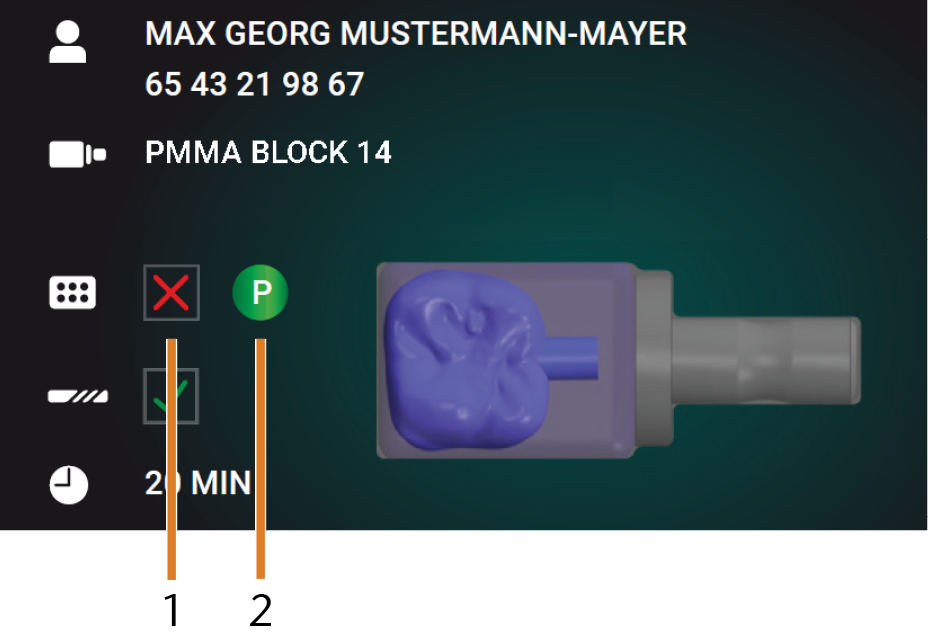

1. 指示是否安装所需刀库的复选框：

   表示未安装

   表示已安装

2. 所需刀库的色标和字母。 刀库的颜色标识
3. 如果安装了错误的刀库，请将刀库从刀库夹（查看本图，蓝色箭头）上取出。

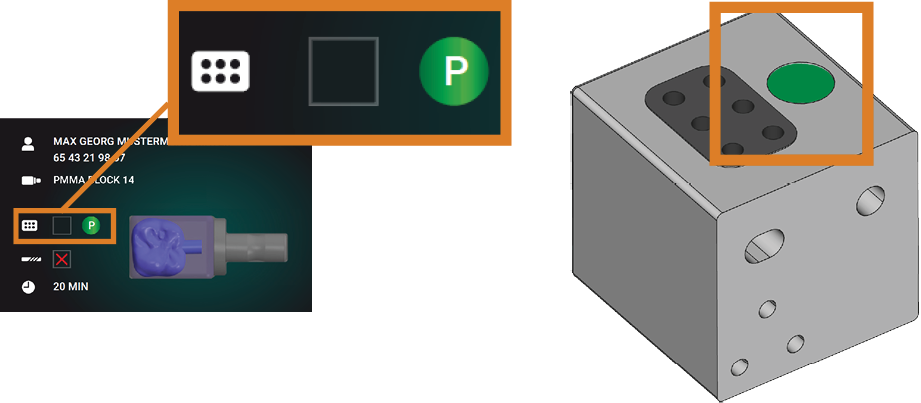

4. 要安装所需的刀库，请比较颜色标识来识别：


触摸屏（左侧）和刀库上的颜色标识完全相同

5. 确保刀库架和刀库的接触面清洁。

只有在机器识别出所需的刀库时才能执行作业。

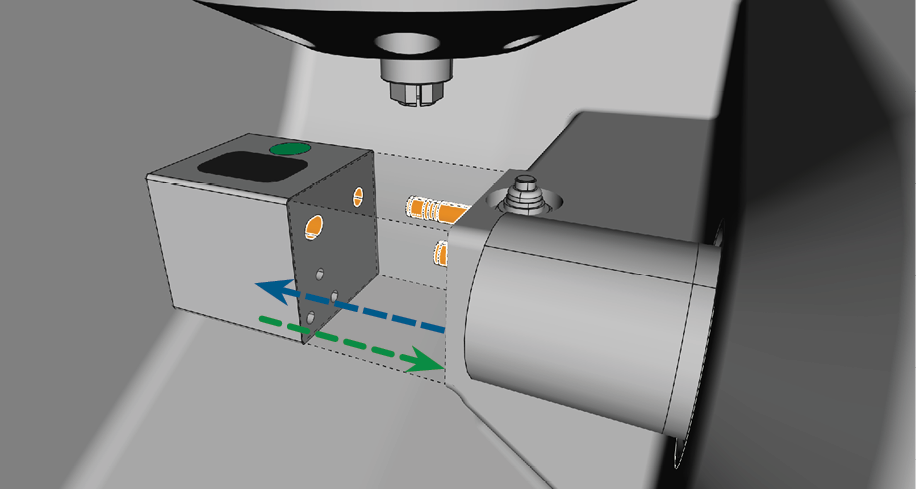

6. 将刀库插入刀库夹（查看本图，绿色箭头）。

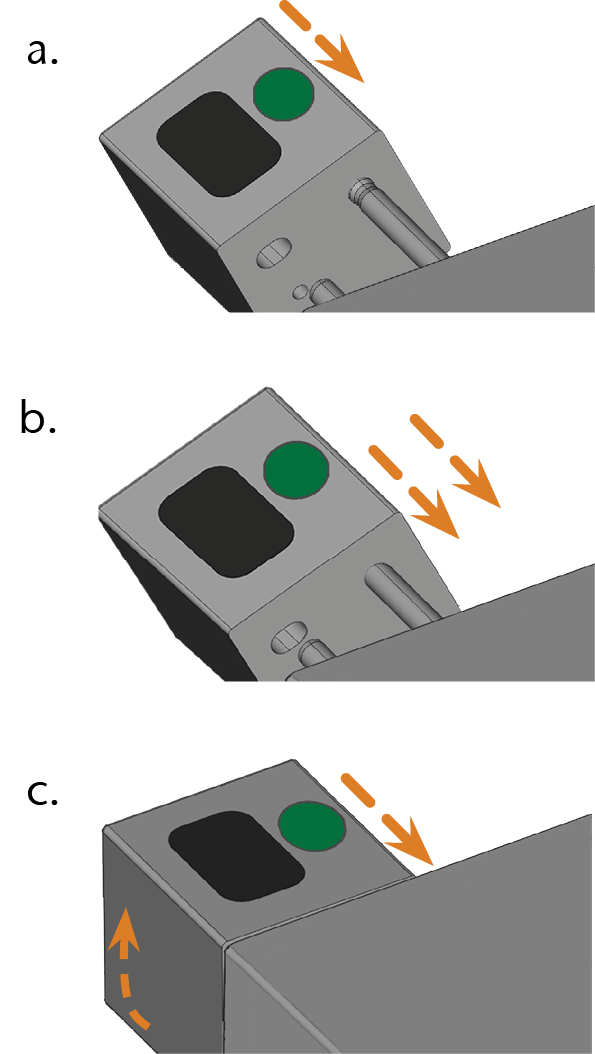

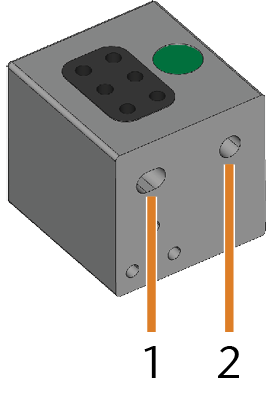

1. 将较小的后孔 [2] 对准刀库夹的较长螺栓。将其推到螺栓上，直到感觉到阻力为止。
2. 将刀库更用力地推到螺栓上来克服阻力。
3. 将较大的前孔 [1] 与刀库夹的较短螺栓对齐。将刀库推到短螺栓上，直到它正确地固定在刀库架上为止。
