技术数据
尺寸 (宽/深/高)
|
|
单位 |
值 |
值 |
值 |
|---|---|---|---|---|
|
占地面积 (约) |
毫米 in |
580 x 380 22.8 x 15.0 |
372 x 258 14.7 x 10.2 |
337 x 324 13.3 x 12.8 |
|
外壳全关闭 (约) |
毫米 in |
600 x 576 x 698 23.6 x 23.6 x 27.5 |
455 x 550 x 630 18 x 21.7 x 24.8 |
364 x 460 x 473 14.3 x 18.1 x 18.6 |
|
所需的最小操作空间 (约) |
毫米 in |
750 x 820 x 920 29.5 x 32.3 x 36.2 |
800 x 800 x 750 31.5 x 31.5 x 29.6 |
710 x 785 x 473 28.0 x 30.9 x 18.6 |
基础系统
|
|
单位 |
值 |
值 |
值 |
|---|---|---|---|---|
|
重量 (约) |
kg lbs |
149 328 |
91 201 |
52 115 |
|
轴 –旋转轴 A |
|
5 360 ° / ± 35° |
5 360 ° / ± 35° |
4 +190° 至 -10° |
|
过电压类别 (IEC60664-1) |
|
II |
II |
II |
外部压缩空气供应
|
|
单位 |
值 |
值 |
值 |
|---|---|---|---|---|
|
最小/最大气压 |
psi |
6 / 8 90 / 120 |
6 / 8 90 / 120 |
4 / 8 60 / 120 |
|
推荐气压 |
psi |
7 100 所有机器功能均需 |
7 100 |
4.5 65 |
|
耗气量 (约) – 离子发生器已停用
– 离子发生器已激活
|
l/min cfm l/min cfm |
50/65 (在 6/8 bar 时) 1.8/2.3 cfm（在 90/120 psi下） 105/110 (在 7/8 bar 时) 3.7/3.9（在 100/120 psi 时） |
50/64（在 6/8 bar 时） 1.8/2.3（在 90/120 psi下） 80/102（在 6/8 bar 时） 2.8/3.6（在 90/120 psi 时） |
25/45（在 4/8 bar 时） 0.9/1.6（在 60/120 psi 时） |
|
空气纯度 (ISO 8573-1:2010) |
|
固体颗粒: 3 级 水: 4 级 总含油量: 3 级 |
固体颗粒: 3 级 水: 4 级 总含油量: 3 级 |
固体颗粒: 3 级 水: 4 级 总含油量: 3 级 |
外部吸尘器
|
|
单位 |
值 |
值 |
|---|---|---|---|
|
最小抽吸量 |
l/min cfm |
3,500 （在 220hPa 下） 123.6 （在 3.2 psi 下） |
2,500 （在 220hPa 下） 88.3 （在 3.2 psi 下） |
|
抽吸装置 |
|
专为牙科行业的商业用途而设计 配备 M 级过滤器 |
专为牙科行业的商业用途而设计 配备 M 级过滤器 |
环境条件
|
|
单位 |
值 |
值 |
值 |
|---|---|---|---|---|
|
相对空气湿度 |
|
80%，无凝结 |
80%，无凝结 |
80%，无凝结 |
|
储存/运输环境温度 |
°C °F |
-20 – 60 -4 – 140 |
-20 – 60 -4 – 140 |
-20 – 60 -4 – 140 |
|
工作环境温度 |
°C °F |
10 – 35 50 – 95 |
10 – 50 – |
10 – 35 50 – 95 |
|
位置类型 |
|
室内 |
室内 |
室内 |
|
最高海拔 |
米 ft |
2000 6561 |
2000 6561 |
2000 6561 |
|
周围空气 (IEC60664-1) |
|
无尘，污染等级 2 |
无尘，污染等级 2 |
无尘，污染等级 2 |
|
电磁辐射 (IEC 61326-1) |
|
家用、商业和工业领域 |
家用、商业和工业领域 |
家用、商业和工业领域 |
|
电磁干扰辐射 (IEC 61326-1) |
|
工业环境 |
工业环境 |
工业环境 |
主轴
|
|
单位 |
值 |
值 |
值 |
|---|---|---|---|---|
|
模型 |
|
SFR 400P （同步） |
SFK 550P （同步） |
SFN+ 400P （同步） |
|
最大转速 |
转/分钟 |
80,000 |
60,000 |
80,000 |
|
连续运行时的额定功率 (S1) |
W |
440 |
550 |
440 |
|
不间断定期运行时的额定功率 (S6) |
W |
600 |
680 |
600 |
|
峰值功率 (Pmax) |
W |
800 |
820 |
800 |
|
夹头直径 |
毫米 |
3 |
3 |
3 |
标准坯料夹具
|
|
单位 |
值 |
值 |
值 |
|---|---|---|---|---|
|
最小/最大圆盘直径 |
毫米 |
98.5 / 98.8 |
98.5 / 98.8 |
|
|
最大坯料盘的高度 |
毫米 |
40 |
40 |
|
|
最小/最大圆盘边缘高度 |
毫米 |
9.8 / 10.5 |
9.8 / 10.5 |
|
|
最大坯料块尺寸（长/深/高） |
毫米 |
40 x 20 x 20（需要的坯料块的夹具） |
|
45 x 20 x 20 |
声音发射
|
操作条件 |
单位 |
值 |
值 |
值 |
|---|---|---|---|---|
|
加工 |
dB(A) |
69.8 dB(A) |
71 dB(A) |
(Nicht definierte Variable:GLB_ProductDataN4plus.SoundPowerLevel) |
|
所有其他运行状态 |
dB(A) |
<70 dB(A) |
<70 dB(A) |
<70 dB(A) |
|
测量条件 |
值N4+ |
值 |
值 |
|---|---|---|---|
|
已加工材料 |
MEDENTIKA® PreFace® 钛基台，11.5 mm |
IPS e.max（坯料块, C14） |
钴铬 |
|
刀具的状况 |
新 |
新 |
新 |
|
测量值 |
声功率级 |
声压级（距离：1 m） |
声压级（距离：1 m） |
|
根据 |
ISO 3746 进行测量，精度等级 3 |
ISO 3746 进行测量，精度等级 3 |
ISO 3746 进行测量，精度等级 3 |
连接
|
|
单位 |
值 |
值 |
值 |
|---|---|---|---|---|
|
气动连接，插入式接头 (直径) |
毫米 |
8 |
6 |
6 |
|
电源连接 (和最大功耗，单位为瓦特） |
V AC Hz W |
100 – 240 50/60 750 玻璃保险丝 T6,3A L250V |
100 – 240 50/60 640 玻璃保险丝T6,3A L250V |
100 – 240 50/60 640 玻璃保险丝 T6,3A L250V |
|
网络端口 –速度 |
|
RJ-45 10BASE/100BASE-TX/1000BASE-T（自动感应） |
RJ-45 10BASE/100BASE-TX/1000BASE-T（自动感应） |
RJ-45 10BASE/100BASE-TX/1000BASE-T（自动感应） |
|
抽吸装置或开关装置的数据端口 |
|
是 |
是 |
– |
|
外部吸尘器软管连接 (直径) |
毫米 |
45 |
45 |
– |

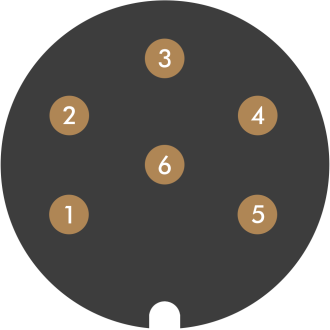

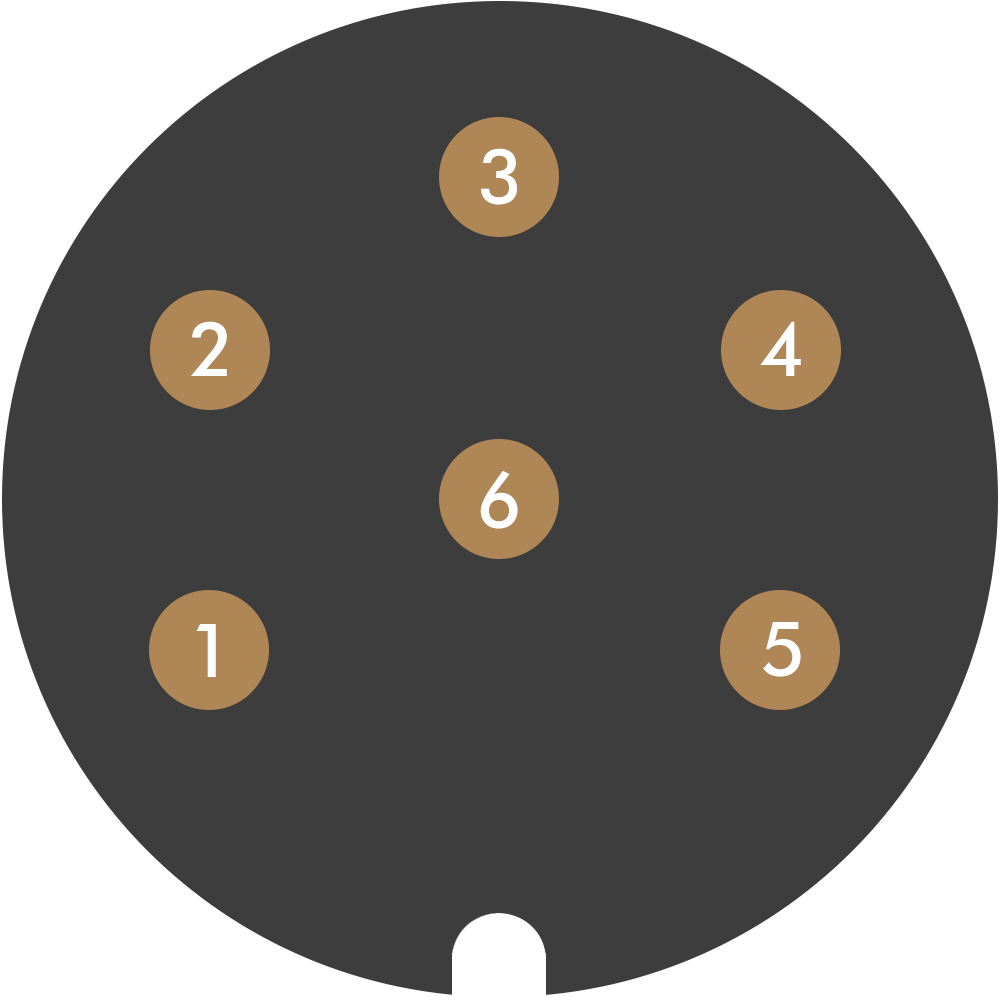

抽吸装置数据端口的引脚分配
80%，无凝结
- + 24 V，开关模式，输出 1
- + 24 V，开关模式，输出 2（未使用）
- + 24 V，连续模式
- 返回信号输入，输出 2（未使用）
- 返回信号输入，输出 1（未使用）
- 接地 (PE)
