适用于： R5

机器概览

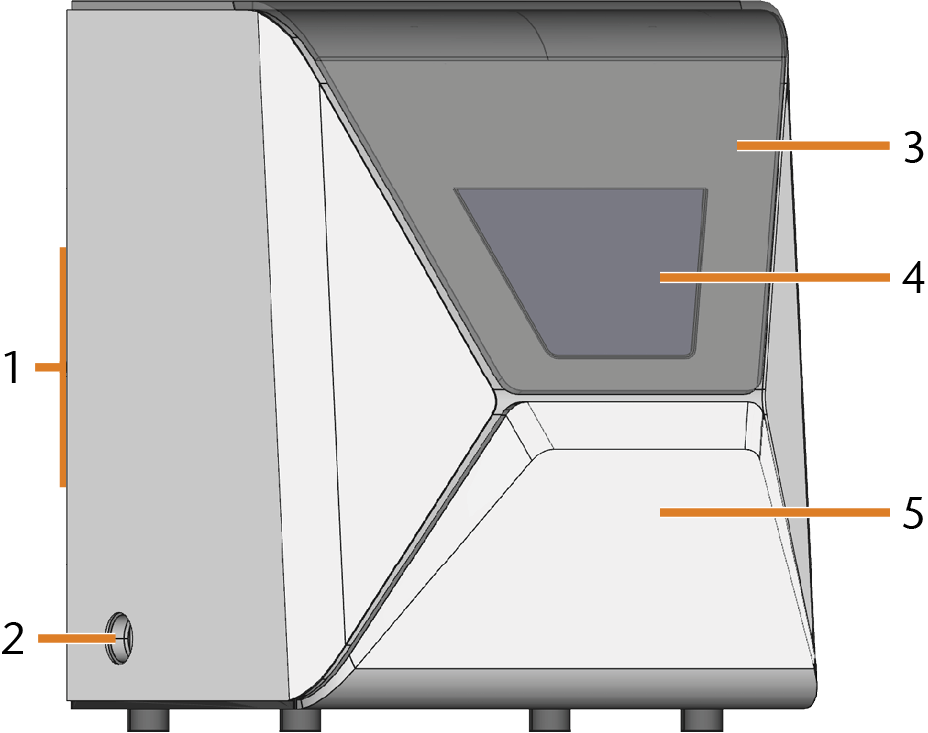

机器的正面



  1. 背面连接面板和主开关

    机器的后面

  2. 吸尘器的抽吸连接

  3. 加工室门

    加工室门

  4. 加工室的观察窗

  5. 多功能抽屉

    多功能抽屉

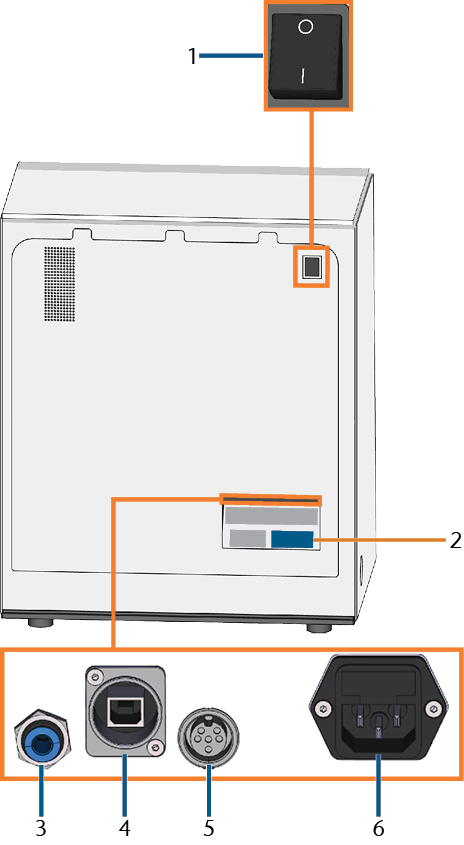

机器的后面



  1. 主电源开关
  2. 标识牌
  3. 气动连接
  4. 网口（以太网 RJ-45）
  5. 抽吸接口(6 个引脚，IEC 61076-2-106)
  6. 电源连接 包括玻璃保险丝 T6,3A L250V

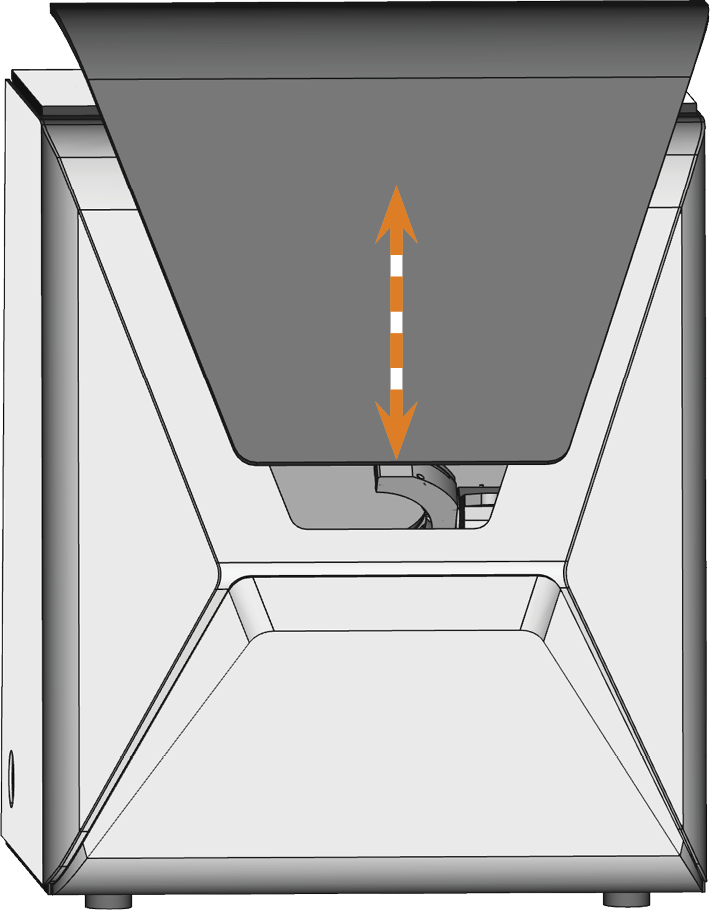

加工室门

工作仓门锁定工作仓并保护使用者在操作期间免受伤害。

工作仓门由电力操作。 您可以使用 DentalCNC 来打开和关闭门。您的无法在机器关闭或轴移动时打开门。



多功能抽屉

多功能室包含以下组件：

  • 冷却液容器
  • 坯体库
  • 压缩空气调节器

您可以通过 DentalCNC 打开和关闭多功能室。

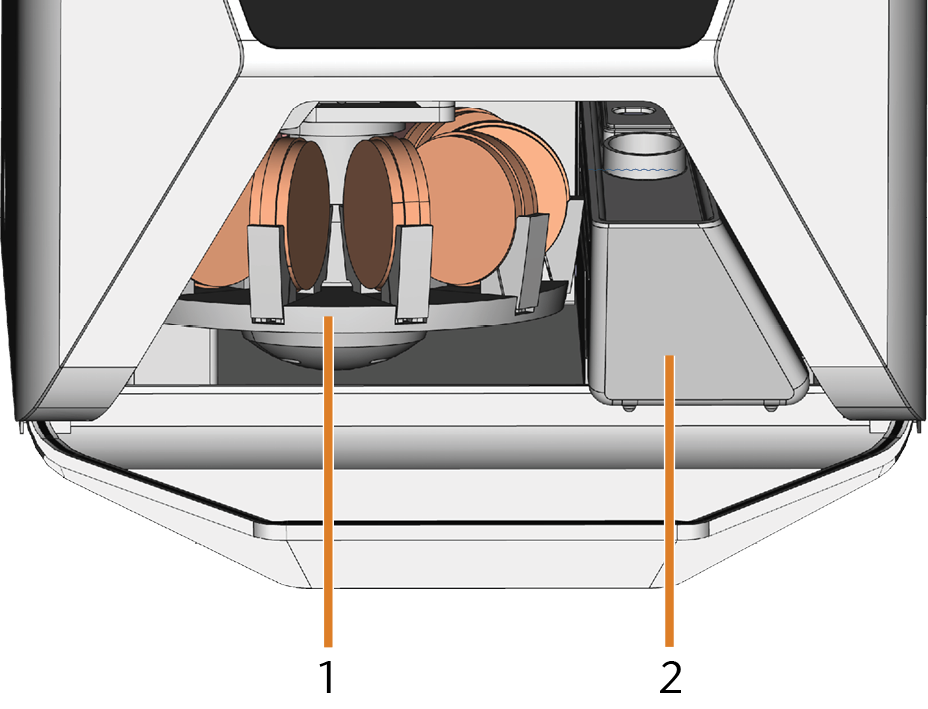

打开的多功能室（不包括圆盘）

  1. 坯体库

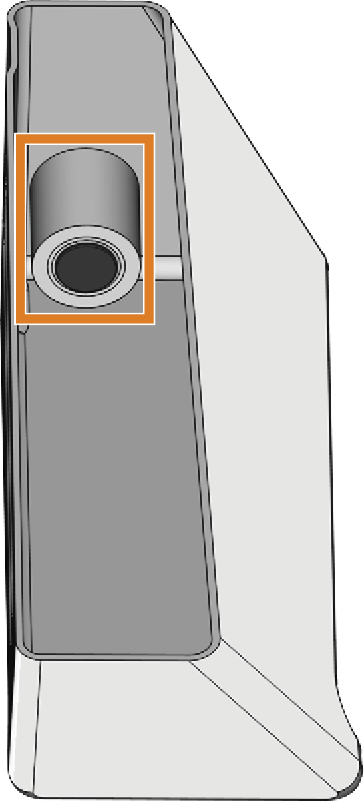

  2. 冷却液容器

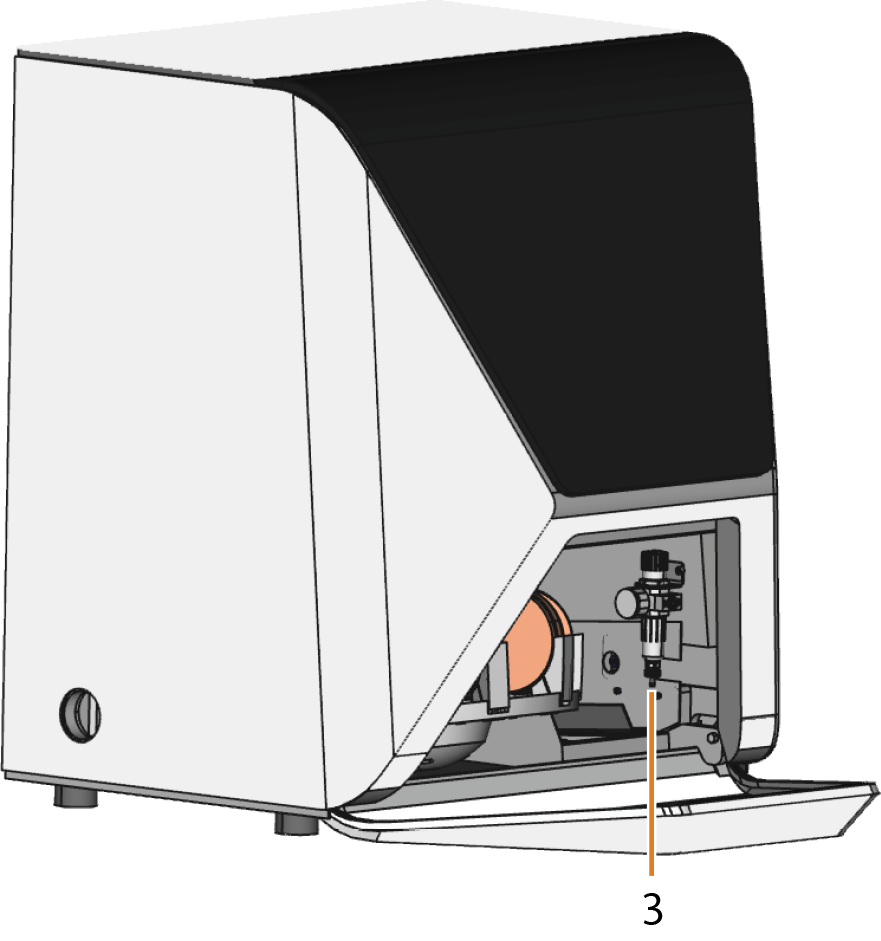

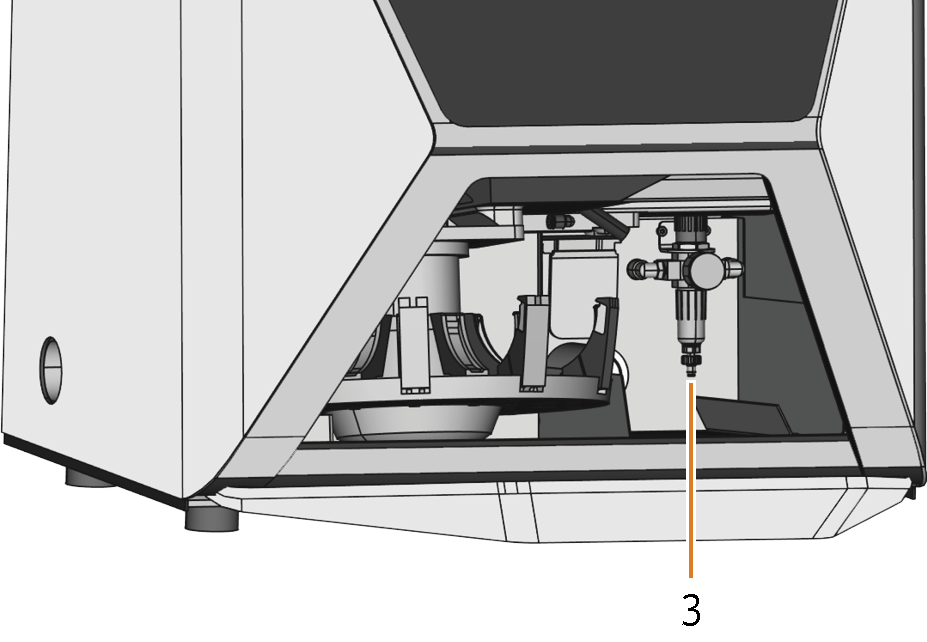

  3. 压缩空气调节器 （位置取决于不同系列）

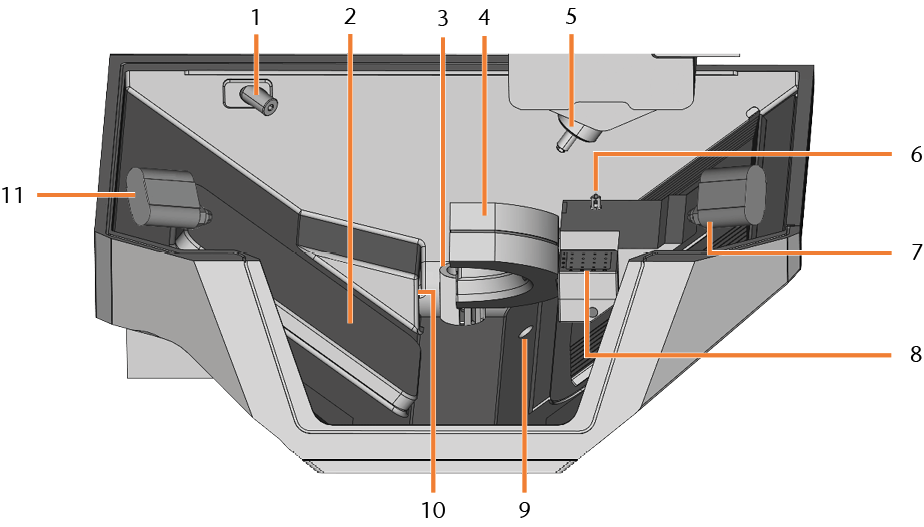

加工室

您可以在工作仓中插入坯料盘和工具。这是坯体加工的位置。



  1. 对刀仪
  2. 坯体更换器盖板
  3. 冷却液出口
  4. 坯体固定器; 旋转轴 A
  5. 主轴
  6. 测量扳手
  7. 右离子射流
  8. 刀库
  9. 紧急溢出
  10. 抽气口
  11. 左离子射流

加工室照明的颜色

颜色

状态

白色

机器已准备好运行。

您可以打开加工室门。

蓝色

机器正在运转。

工作仓门已上锁。

红色

发生机器故障。

工作仓门已上锁。

CAM 计算机

要操作机器，您将使用 Windows® 计算机（“CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。”）和专门为其设计的软件（“制造软件关闭 DentalCAM 和 DentalCNC 软件包的术语。”）。制造软件关闭 DentalCAM 和 DentalCNC 软件包的术语。包括以下组件：

  • DentalCAM用于创建和计算虚拟坯料盘（“加工任务”）的 CAM 应用程序
  • DentalCNC用于处理加工任务和维护机器的 CNC 应用程序。

要创建和设计牙科物体，您还需要 CAD 应用程序（由专业经销商单独出售）。

您可能需要阅读 DentalCAM 和 DentalCNC 的工作流程概述。

轴

此机器有 5 个轴：3 个线性轴和 2 个旋转轴。

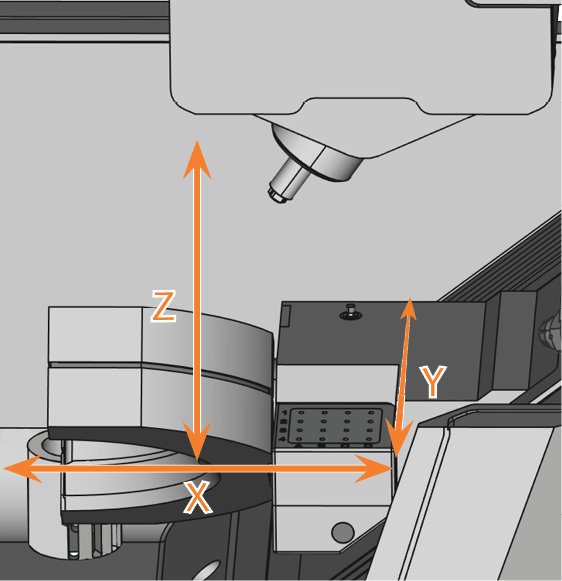

线性轴

主轴沿着这些轴移动。

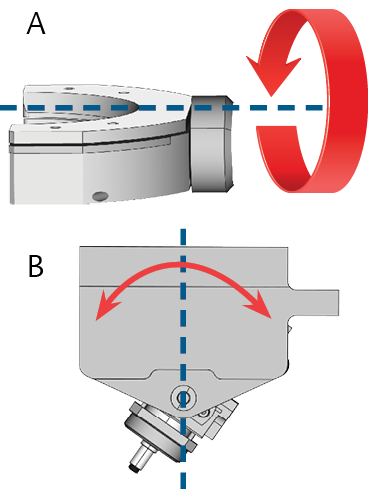

旋转轴

胚料夹具围绕这些轴旋转。



铭牌和序列号

机器的标识牌包含序列号等识别信息。您可以在以下位置找到标识牌和机器序列号： 机器的后面
