机器概览

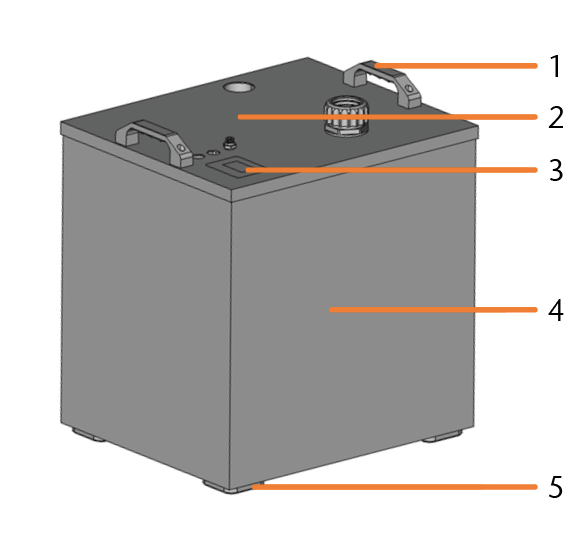

机器的正面
- 手柄
- 模块插件
- 显示屏
- 外壳
- 外壳支脚/脚轮

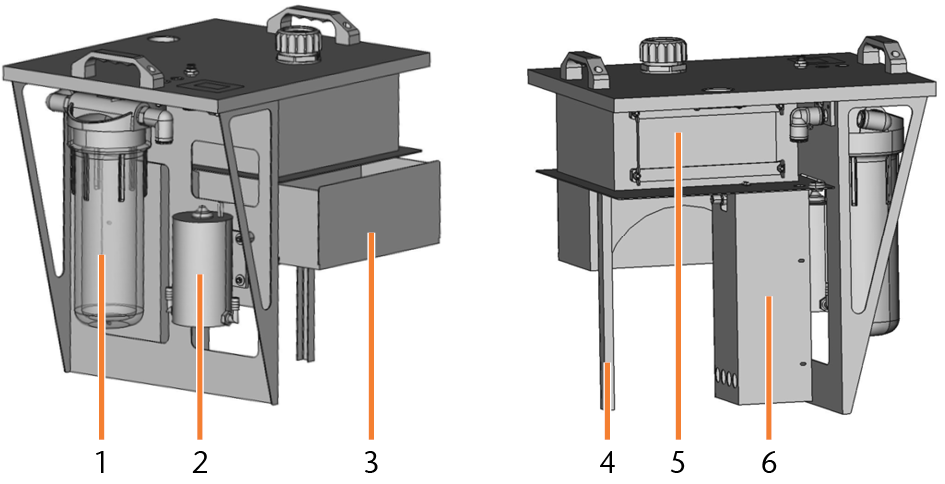

模块插件
- 精细过滤器容器
- 冷却液泵
- 粗过滤器抽屉
- 支撑脚
- 平褶过滤器
- 测量站

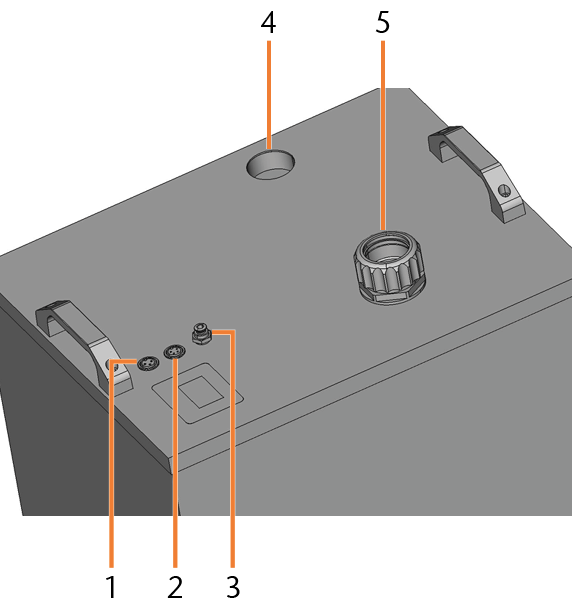

连接面板
- 电源连接
- 冷却液泵开关输入端
- 冷却液接口
- 抽吸软管接口
- 连接软管接口
显示屏
显示屏可让您一览湿磨模块的所有重要数据：
-
冷却液液位
-
运行小时
-
控制器版本
-
冷却液泵状态
|
液位 |
显示颜色 | 影响 | 示例画面 |
|---|---|---|---|
|

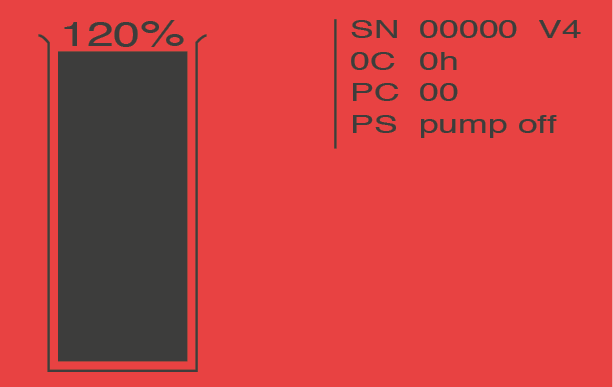

> 120% > 约 200 mm |
红色闪烁 |
冷却液泵无法启动 |
|
|

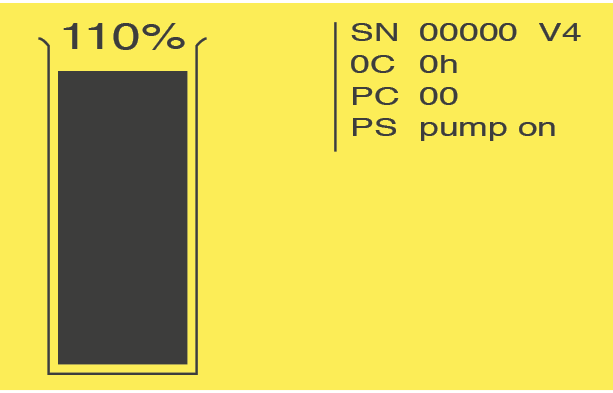

120 - 101% 约 200 -180 mm |
黄色 |
- |
|
|

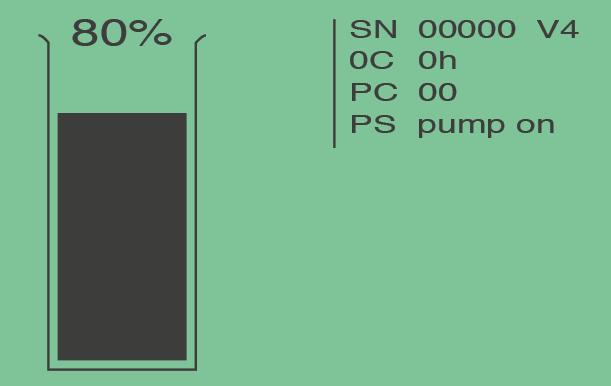

100 - 41% 约 180 -110 mm |
绿色 |
- |
|
|

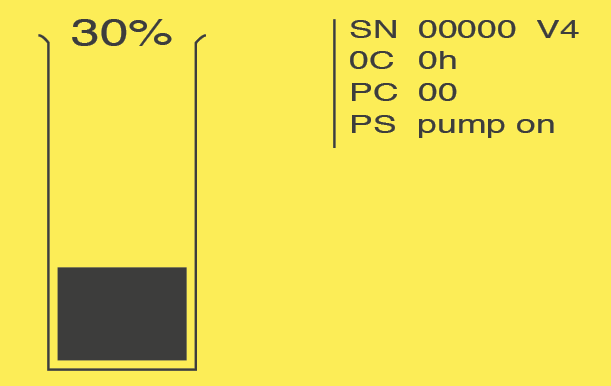

40 - 16% 约 110 -80 mm |
黄色 |
低于 30% 时发出间歇警告音 |
|
|

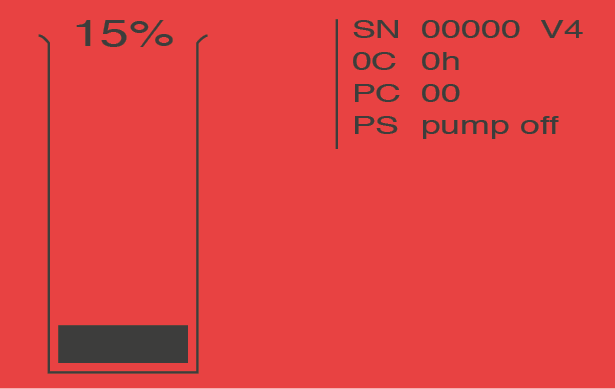

15% 约 80 mm |
红色 |
冷却液泵停止，发出连续警告音 |
|
显示屏上 10% 的差值相当于 1 l 液体的差值。
铭牌和序列号
机器的标识牌包含序列号等识别信息。您可以在以下位置找到标识牌和机器序列号： 机器的正面
