适用于： N4+

清洁或更换冷却液容器联轴器

清洁冷却液水箱的联轴器

1. 清洁冷却水箱并卸下冷却液过滤器。

    更换冷却液并清洁冷却液容器

    更换活性炭颗粒

注意
不当清洁冷却水箱的联轴器会损坏机器
清洁过程中，冷却水箱联轴器的内部组件可能会丢失，这会妨碍联轴器的正常运行。拧松固定螺母会改变联轴器的位置并引起泄漏。
• 务必小心打开冷却水箱联轴器，并确保在清洁过程中不会丢失任何组件。
• 在清洁过程中，切勿松开固定螺母。
2. 用手松开联轴器的盖塞 [1]。请勿拧下或将联轴器固定在液罐上的螺母 [6]。
3. 从联轴器的承窝 [5] 和盖塞 [1] 上卸下阀弹簧 [2]、球 [3] 和阀座 [4]。


1. 联轴器盖塞
2. 阀弹簧
3. 球
4. 阀座
5. 联轴器承窝
6. 固定螺母（清洁时请勿拧下）
4. 在流水下冲洗已拆下的联轴器部件，并用布擦干。
5. 将阀座放在联轴器承窝中。
6. 将弹簧放在联轴器盖塞中。
7. 将球定位在阀座中，然后将盖塞拧到联轴器承窝中。

8. 安装冷却液过滤器，然后重新填充液罐。

    更换活性炭颗粒

    加注冷却液

更换冷却液罐的联接器

1. 清空冷却液容器。

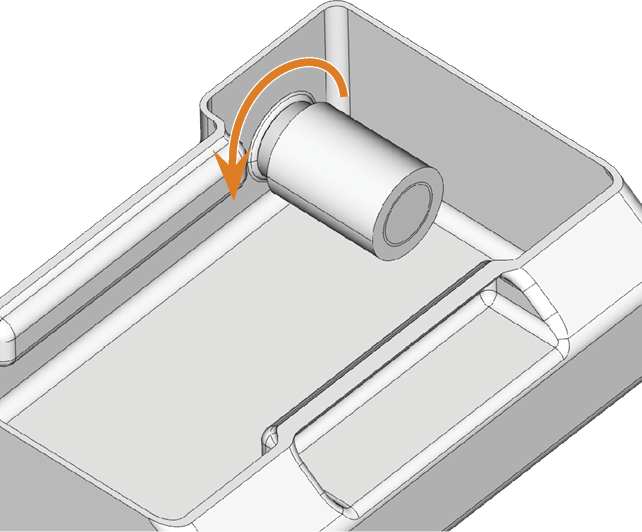

2. 一只手从外部握住冷却液容器的联轴器，另一只手拧下冷却液容器的过滤器。
3. 把过滤器放在一边。
4. 一只手从外部握住冷却液容器的接头，另一只手拧下固定冷却液容器的螺母。





5. 将联轴器从水箱中推出。





6. 彻底清洁冷却水箱。特别是清洁联接器开口周围的密封表面。否则冷却液容器可能会泄漏。

7. 将备用联轴器插入指定的开口，如下图所示。



注意！ 过早拧紧过滤器导致联轴器损坏

8. 用手将螺母拧到联轴器上。尚勿完全拧紧螺母。

9. 重新插入水箱，直到水箱正确连接到机器上。
10. 关闭冷却液抽屉。
11. 打开冷却液抽屉。
12. 再次将冷却水箱从机器中拉出。
13. 完全拧紧螺母，然后用手将过滤器拧到联轴器上。
14. 将新的冷却液注入罐中。
15. 重新插入水箱，直到水箱正确连接到机器上。
