适用于： K5

夹紧和取出坯料盘

创建修复体的工作流程如下：

机器可以加工以下坯体：

• 直径为 98.5 mm – 98.8 mm 的盘
• 最大尺寸为 45 x 20 x 20 mm（长/深/高） 的坯料块*
• 预制基台*

*需要附加设备时

您可以从客户服务部门获得额外的设备。

如何安装不同的坯体类型

坯体类型	需要支架？	夹紧方式
标准圆盘	否	圆盘 >> 坯体固定器
块料	是	坯料块 >> 块料固定器 >> 坯体固定器
预制基台	是	预制基台 >> 预制基台夹具 >> 坯体固定器

在加工室中安装圆盘

1. 打开加工室门。

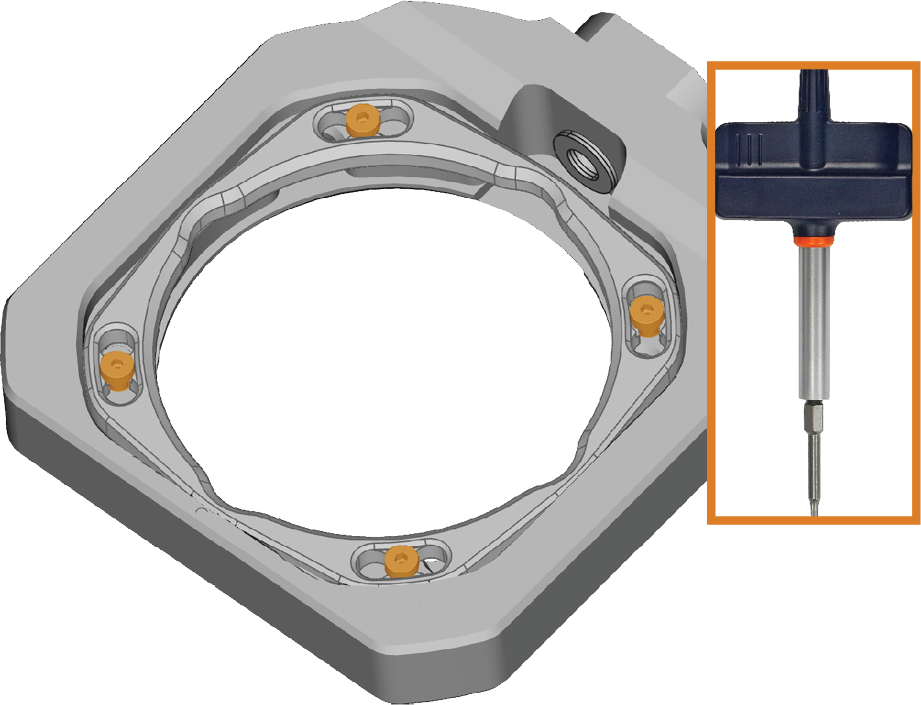

2. 松开将固定环固定在坯料夹具上的 4 颗螺钉（图中标记为橙色）。

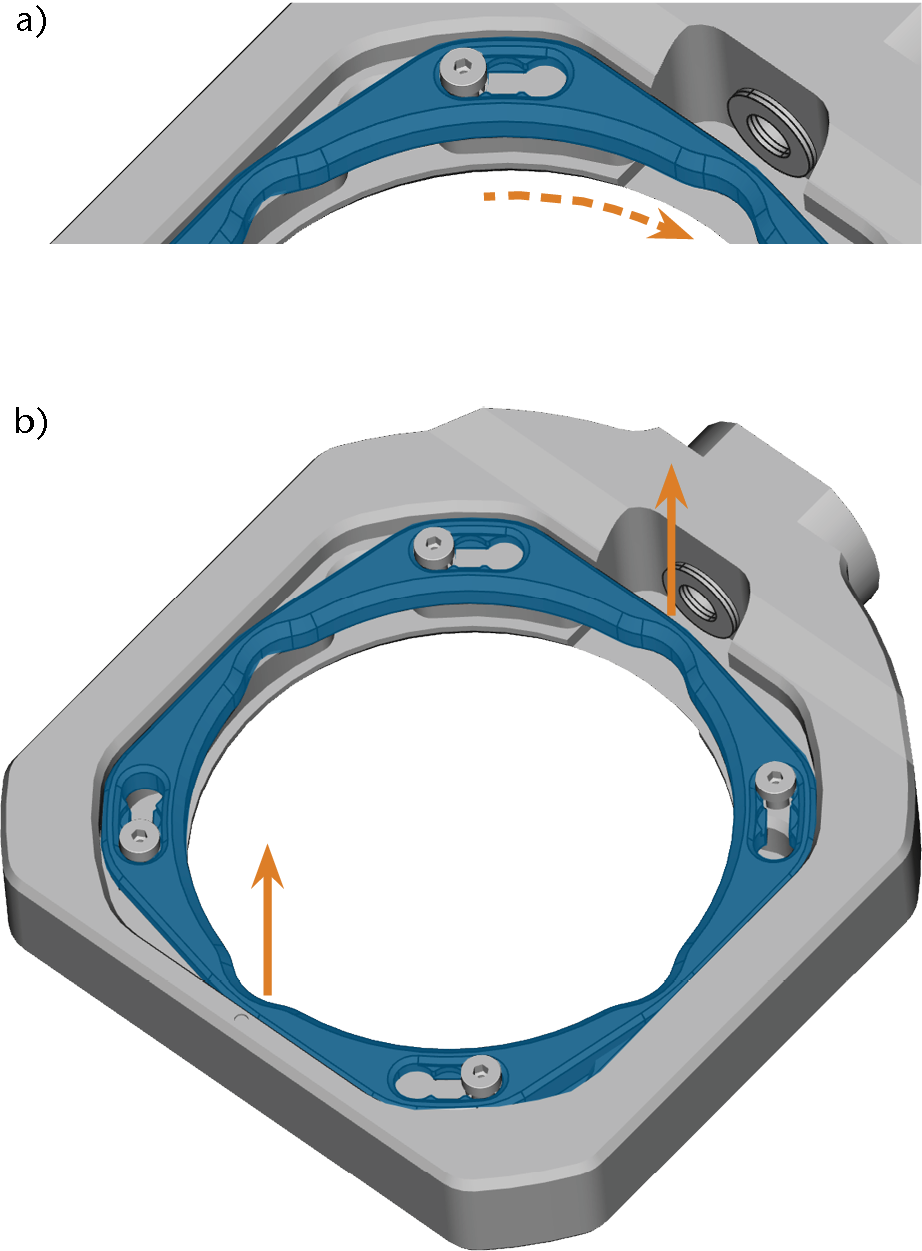

3. 顺时针旋转固定环（标记为蓝色）并将其向上拉，以此取出固定环。从坯料夹具中取出坯料盘（如果有）。




4. 如要插入要加工的圆盘，请执行以下操作：
1. 如果圆盘是多层，则放置坯料盘方向时应使顶部颜色层位于顶部。
2. 如果圆盘先前已加工，请确保以下内容：
   • 原始顶面朝上。
   • 原来的正面朝前。
   • 如果圆盘已被 DentalCNC 标记为较安全重新安装，请确保标记位于下图所示的位置。

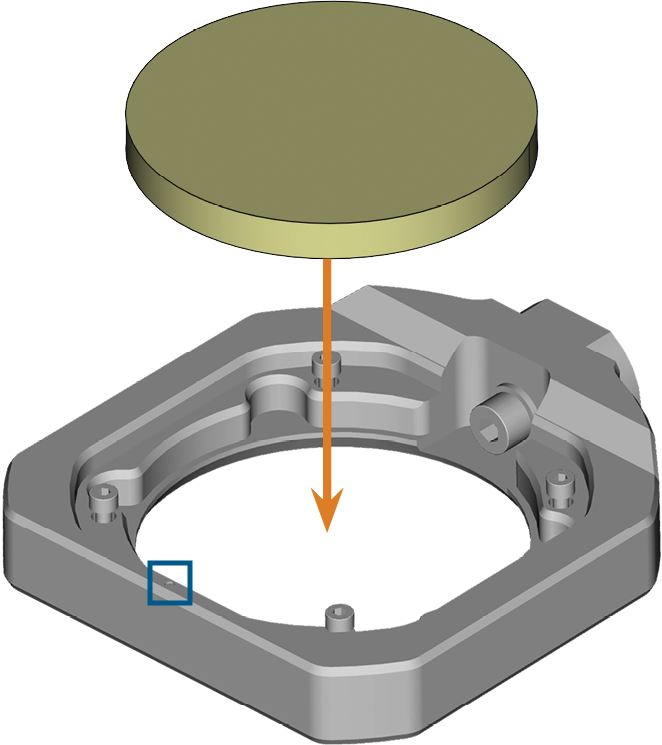

3. 将圆盘推入夹具。




5. 注意

   坯料盘固定不当会损坏机器/车针或导致不良加工结果

   如果固定环定位不正确，则坯料盘将无法正确固定，并且坯料夹具可能会损坏。结果就是：机器和刀具可能会损坏，加工效果也可能令人无法满意。

   • 将固定环置于坯料夹具中心。
   • 用扭矩扳手拧紧固定环。

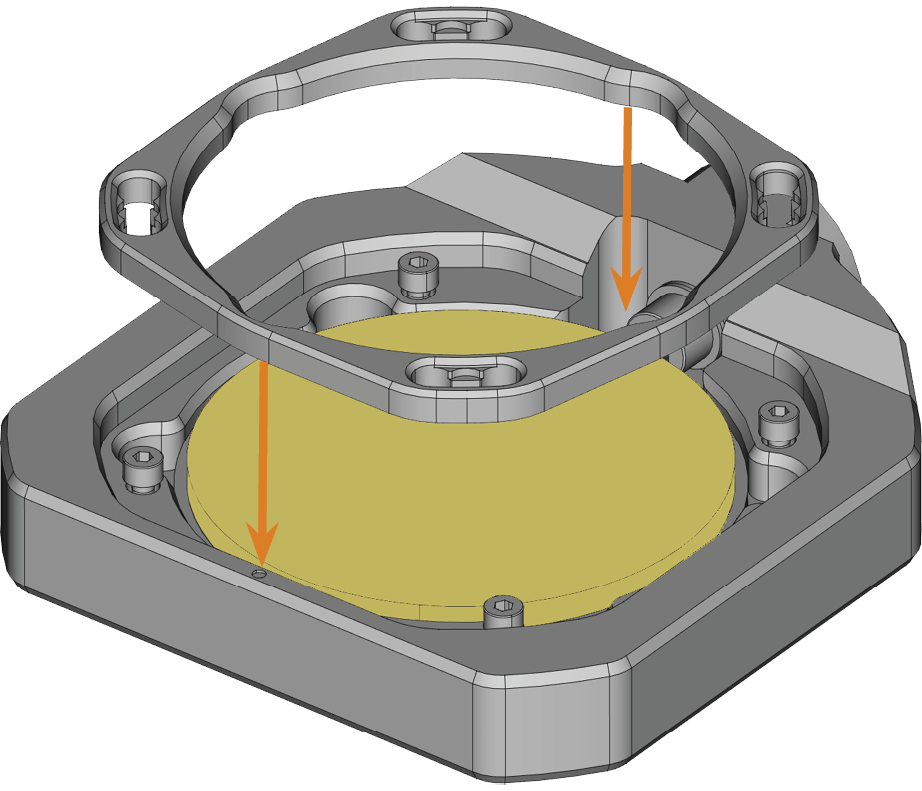

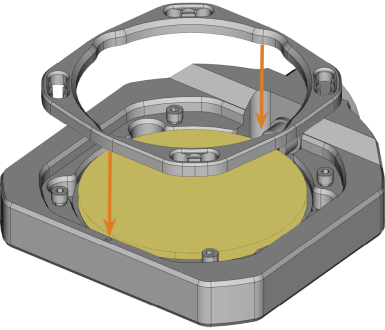

6. 将固定环放在坯料夹具中的圆盘顶部，并通过旋转将其居中。
7. 使用随附的扭矩扳手拧紧固定环。




将块料安装到块料固定器上

您可以将3块料安装到块料固定器上。

1. 小心！戴上手套。

注意！ 如果坯料块分配不正确，会导致刀具破损和错误的加工结果

2. 坯料块类型、坯料块数量和坯料块位置必须与 DentalCAM 中的相应加工任务相对应。

3. 使用随附的扭矩扳手松开所需位置的固定螺丝。

4. 如果坯料块是多层，则放置坯料盘方向时应使顶部颜色层位于顶部。

5. 将坯料块正确放置，使夹具上的定位销（左侧标记）位于坯料块轴的凹槽（右侧标记）中。





6. 将坯料块的轴插入夹具中的所需位置，使其牢牢固定。



7. 使用随附的扭矩扳手，通过相应的固定螺丝固定坯料块。牢牢拧紧螺丝。

将块料固定器安装到工作仓中

1. 打开加工室门。
2. 打开夹具。
3. 从坯料夹具中取出坯料盘（如果有）。
4. 正确摆放块料固定器的方向：
   • 固定螺丝必须面朝上。
   • 定位辅助必须定位于左侧。

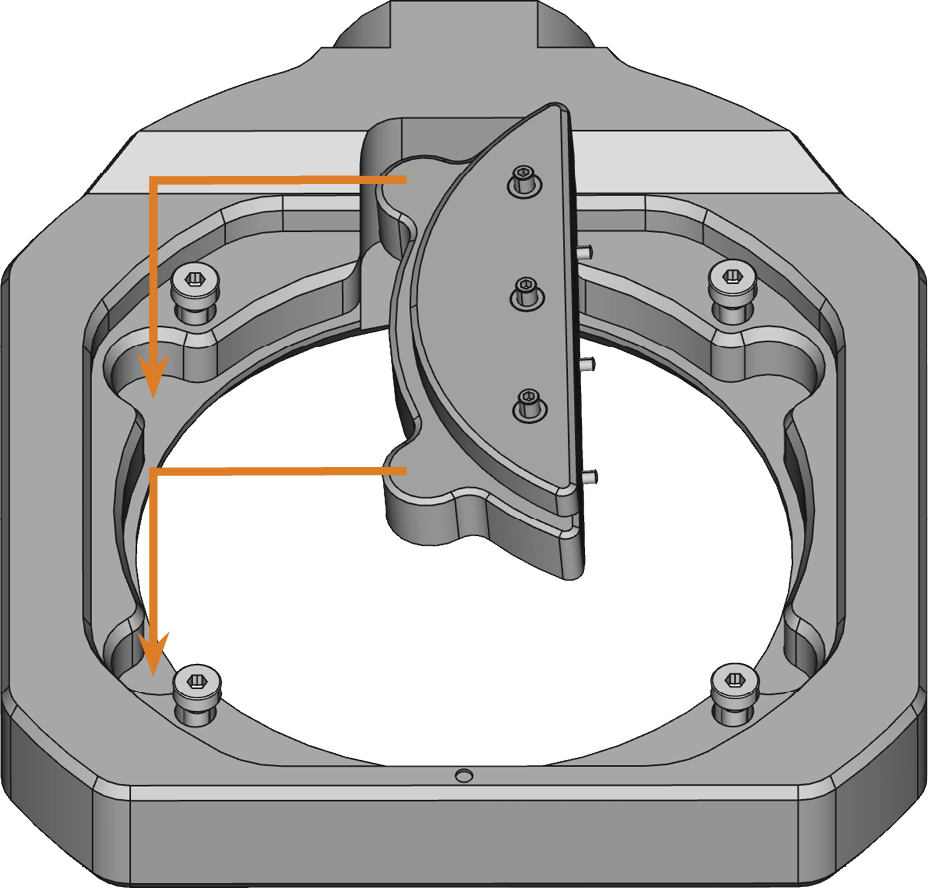

5. 将块夹具插入夹具，然后用一只手从下面将其固定到位。




6. 用另一只手闭合夹具。

使用可选的基台夹具

借助可选的基台夹具，您的机器可以处理具有预制连接几何形状的预制基台。

 DentalCAM 8 支持的预制基台胚料

 DentalCAM 7 支持的预制基台胚料
