适用于： E5

更换系统模块

注意

更换系统模块需要客户服务

系统模块更换的准备和备用系统模块的设置需要由客户服务部门进行软件配置。否则，您的机器将无法运行。

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

系统模块包含以下组件：

  • 电源

  • 控制单元

  • 连接面板

如果其中任何一个组件有缺陷，请更换整个模块。

将模块插入系统模块托架。

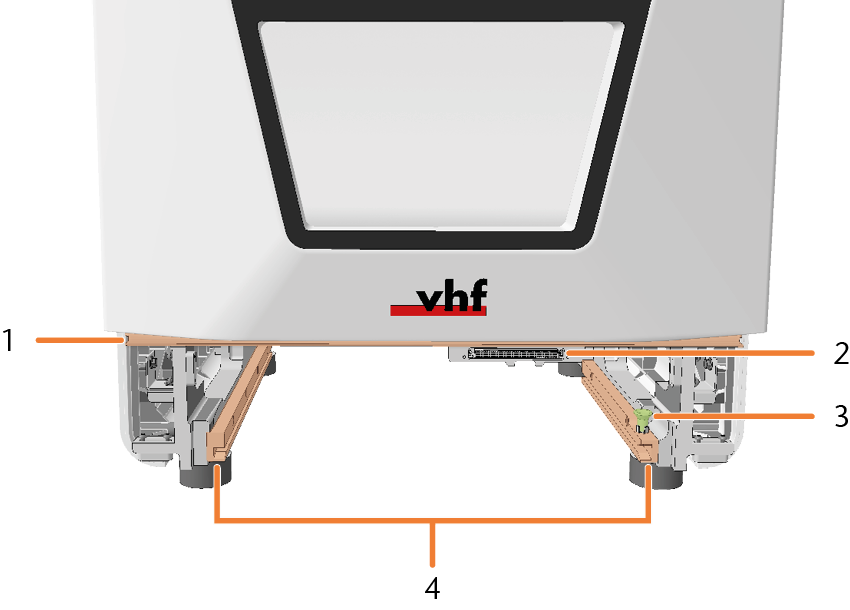

空系统模块托架

  1. 底部维修盖的定位杆

  2. 系统模块插槽

  3. 锁紧螺栓*

  4. 导轨

*必要时，您还可以更换锁定螺栓。 更换系统模块的锁紧螺栓

  1. 联系客服。

    • 客户服务为更换系统模块做准备。

  2. 准备好：

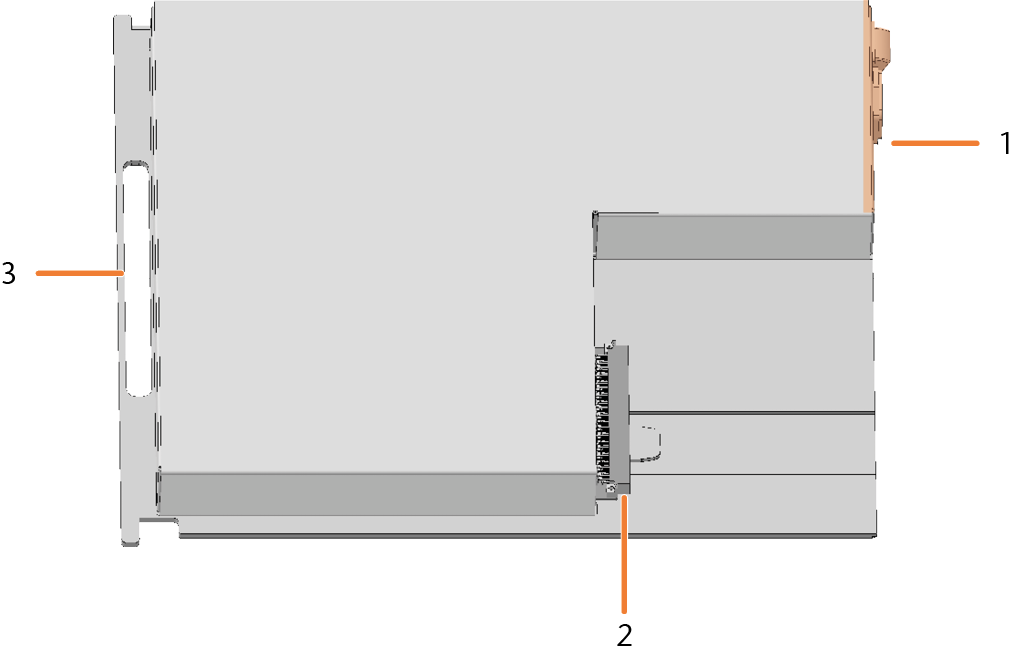

    1 x 备用系统模块



    1. 连接面板

    2. 用于插入系统模块插槽的连接器

    3. 把手

  3. 关闭 DentalCNC。

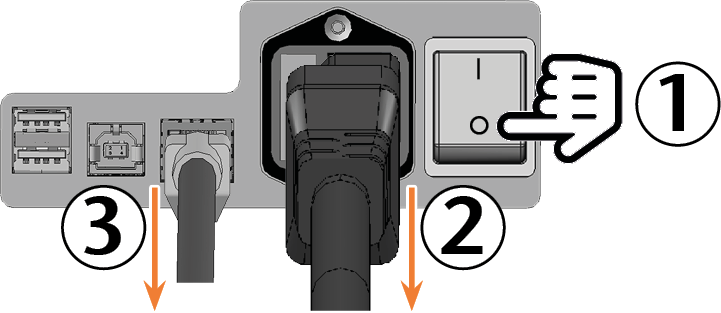

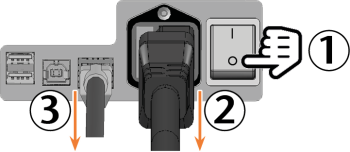

  4. 危险！关闭机器的主电源开关。

    5. 注意！ 如果电缆仍插在模块中，则会损坏电缆和系统模块。

  5. 断开电源线和网线。

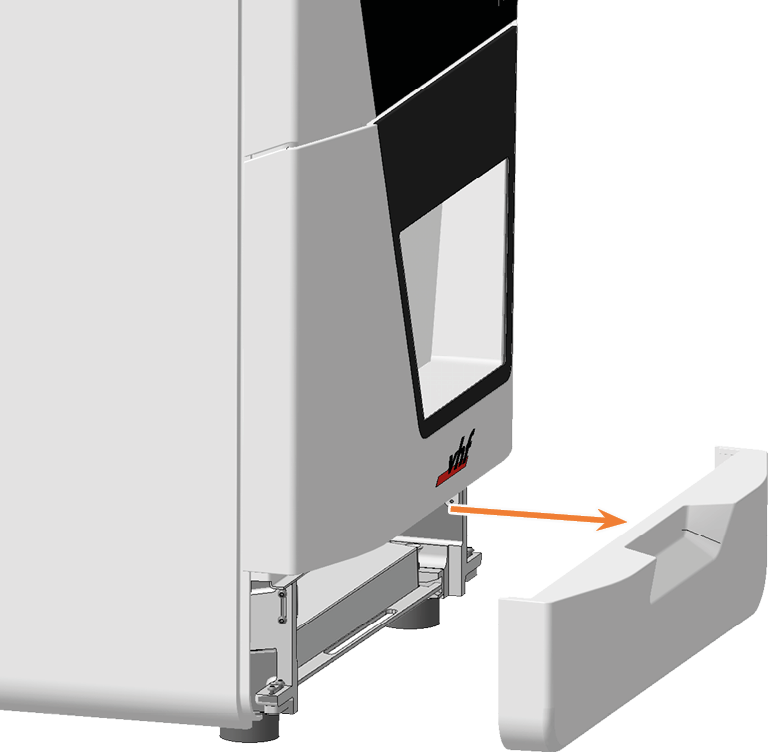

  6. 取出底部维修盖：

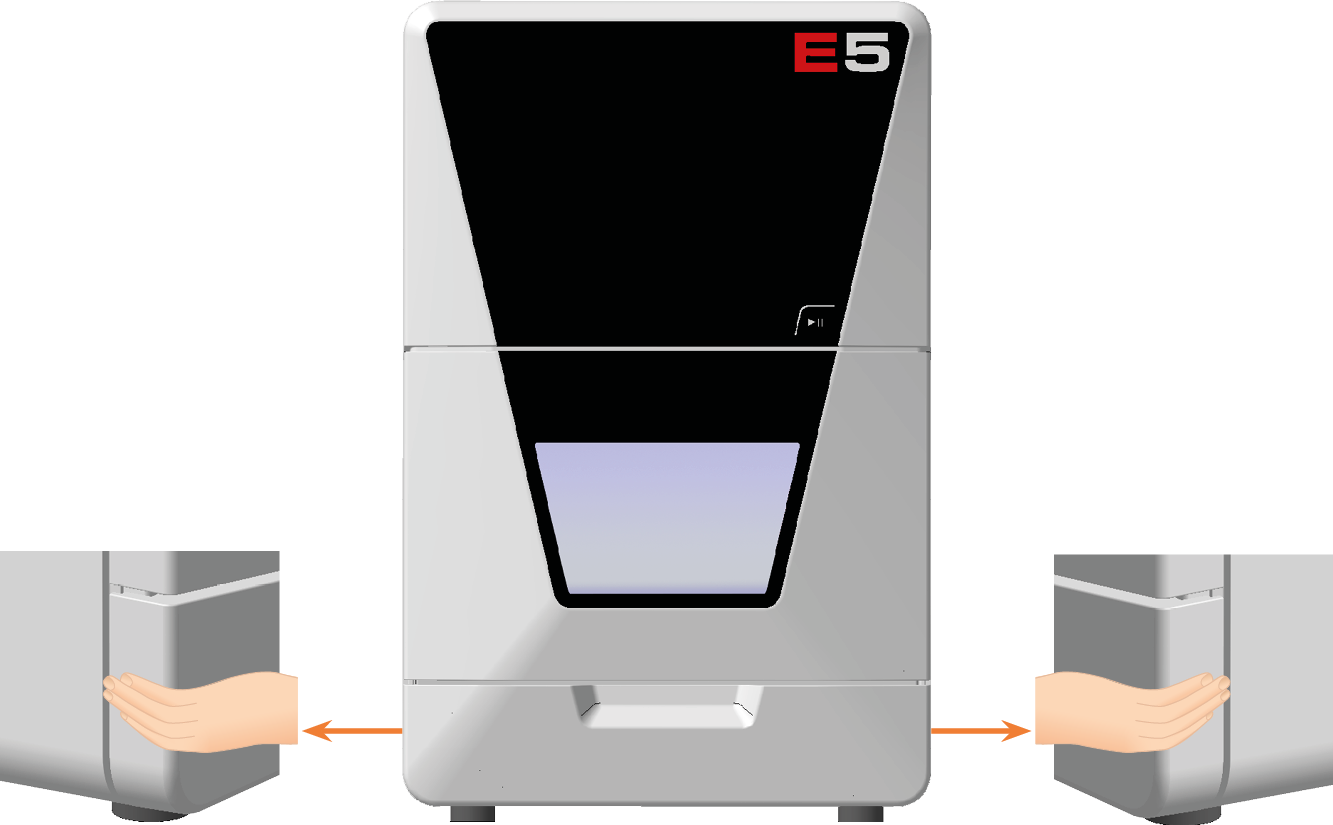

    1. 抓住盖子的左右两侧。

    2. 向前拉动盖子。

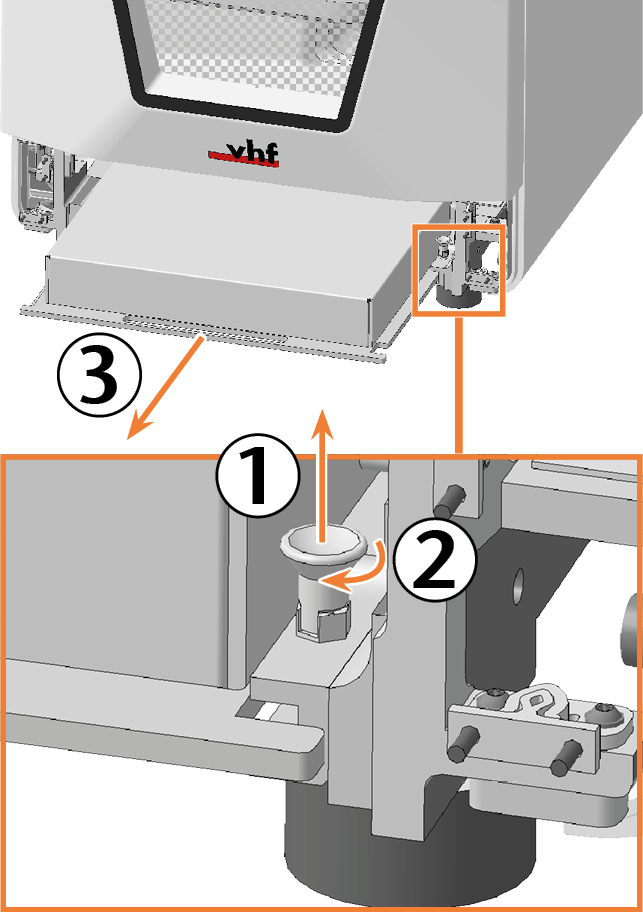

  7. 向上拉动锁定螺栓并顺时针转动。

    • 锁定螺栓保持就位。系统模块托架已解锁。

  8. 使用把手将系统模块从托架向前拉出。

    9.

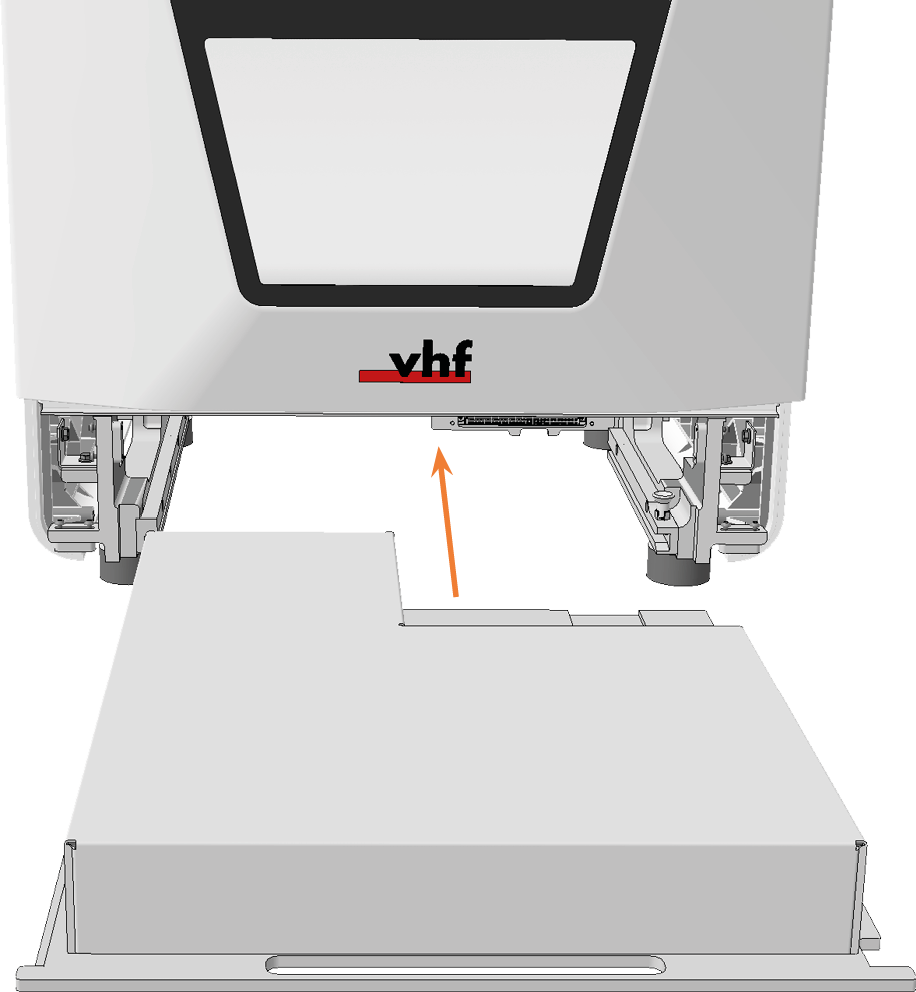

  9. 使用右后侧的连接器将备用系统模块推入系统模块托架。

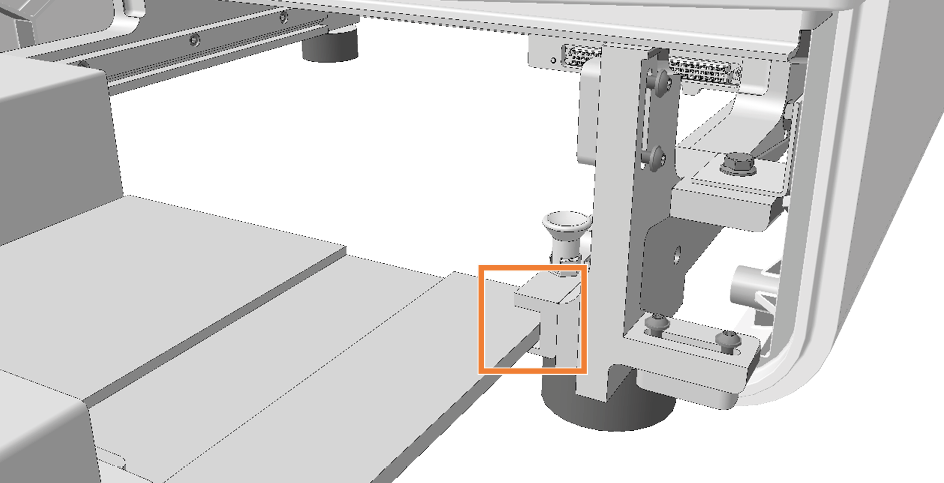

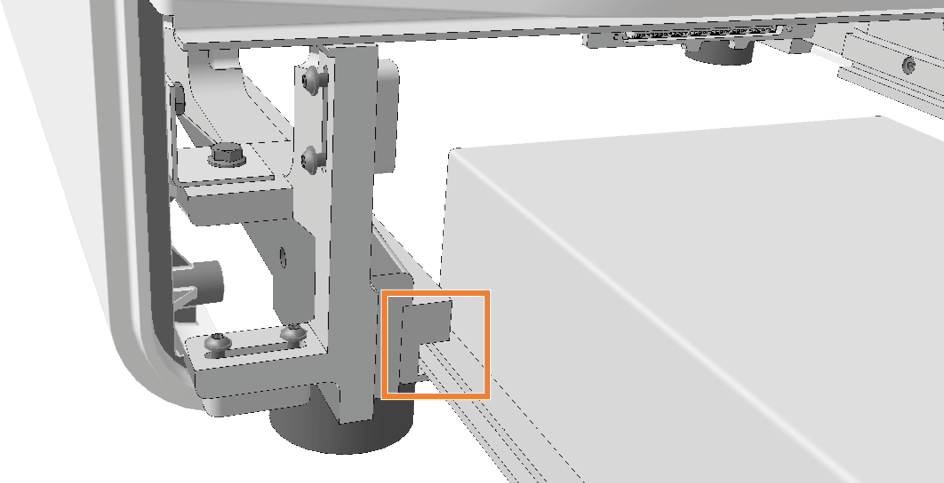

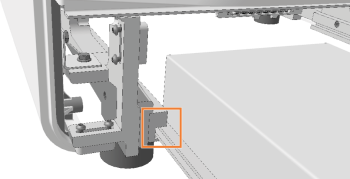

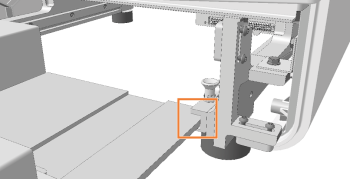

    将系统模块的底板插入左右导轨。







    • 您会感觉到连接器滑入系统模块插槽。

  10. 逆时针转动锁定螺栓。

    • 锁定螺栓向下滑动。系统模块托架被锁定。



  11. 安装底部维修盖：

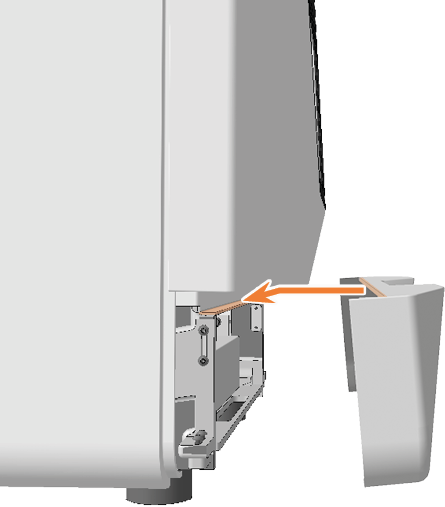

    1. 将盖子的上边缘放在系统模块托架上方的定位杆上。

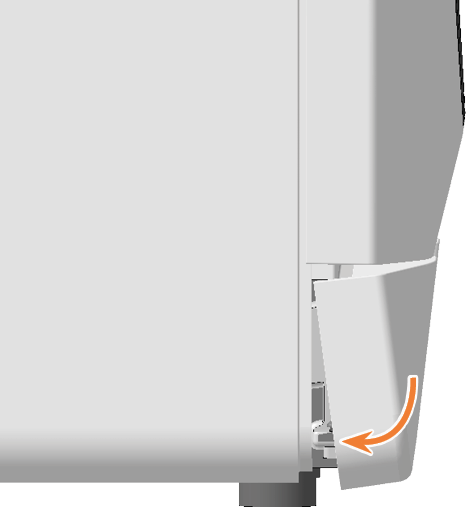

    2. 将盖子的下半部分朝着机器倾斜。

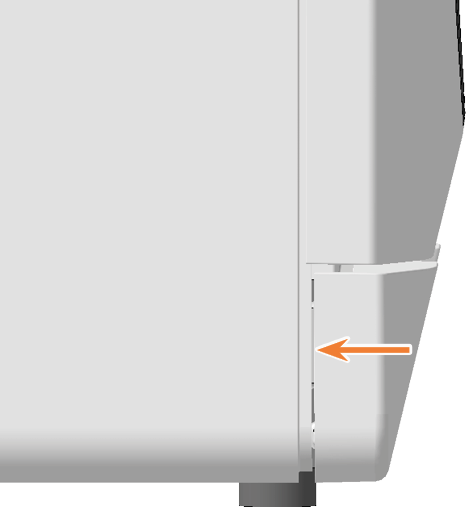

    3. 下压盖子直到其卡入到位。

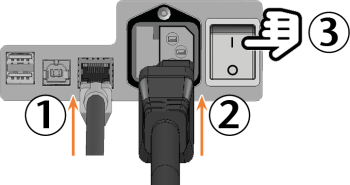

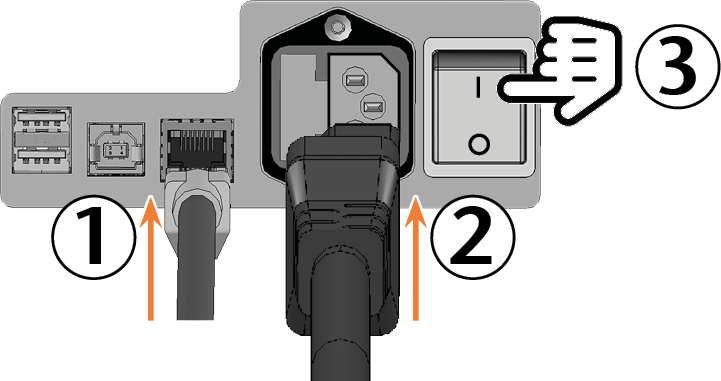

  12. 连接网线和电源线。

  13. 打开机器的主电源开关。

  14. 启动 DentalCNC





  15. 联系客服。

    • 客户服务部门设置系统模块。
