适用于： E5

更换顶部维修盖的固定杆和夹紧块

如果顶部维修盖不再固定，请更换固定杆，必要时更换夹紧块。

1. 准备好：

   TX10 偏置螺丝刀





   备用固定杆，数量应要求提供，最多 2 个



   断开的固定杆：左为插座，右为插头

   备用夹紧块 （可选），数量应要求提供，最多 2 个



   螺丝孔标记为橙色

2. 关闭加工室门。

3. 退出 DentalCNC。

4. 关闭机器的主电源开关。













1. 取出顶部维修盖：

1. 将手指探入盖子左右两侧的凹槽。

2. 将盖子从支架上取下。









2. 使用 1.5 Nm 扭矩扳手拧下固定安全盖的 4 个螺钉。

3. 取出安全盖。

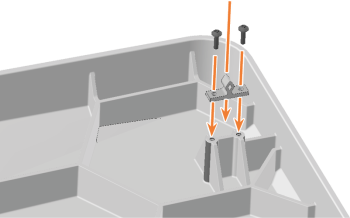

4. 更换维修盖上损坏固定杆的插头：

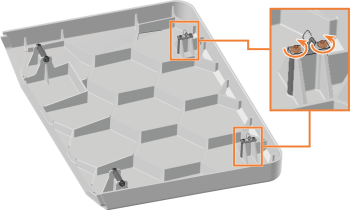

   1. 拧下 2 个螺钉并取出插头。

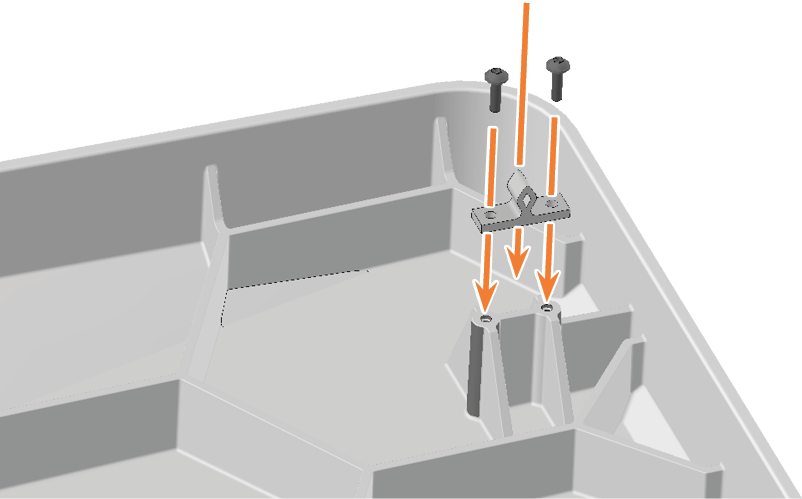

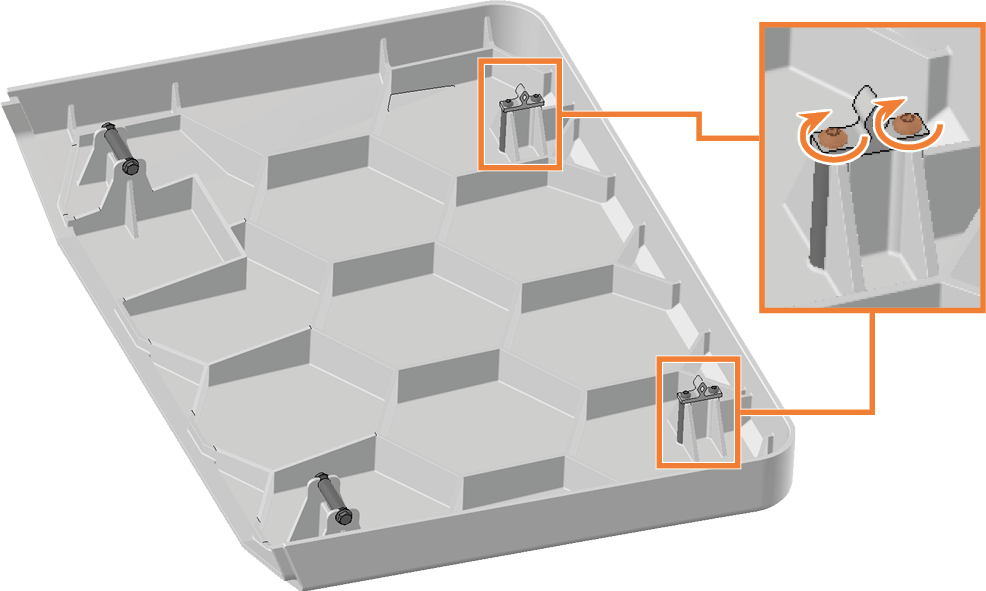

   2. 在相同位置拧上备用插头。

















5. 更换安全盖上损坏固定杆的衬套：

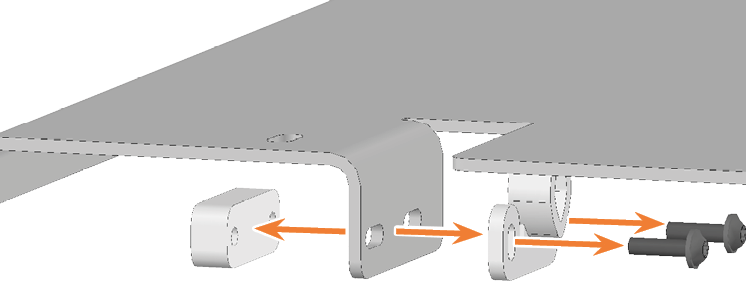

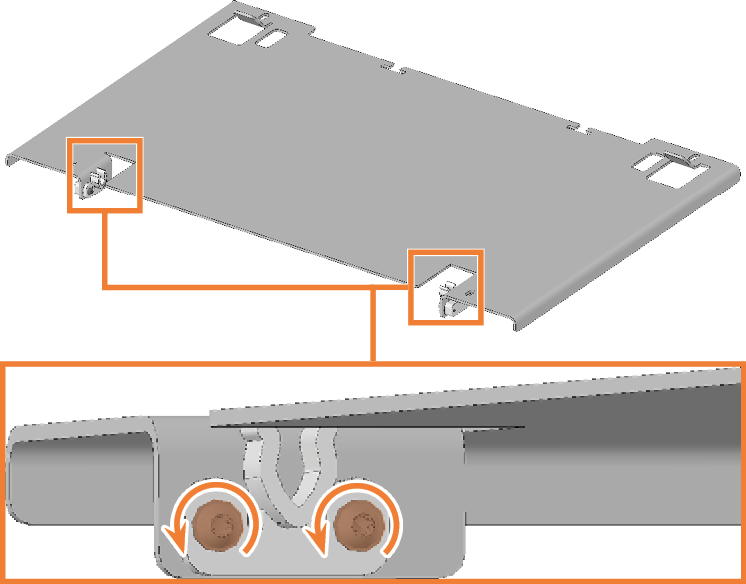

   1. 拧下 2 个螺钉并取出衬套和夹紧块。

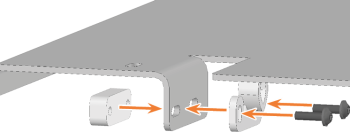

   2. 在相同位置拧上备用衬套和夹紧块。

      必要时使用备用夹紧块。

















6. 放置安全盖，使 4 个螺丝孔位于机器外壳的 4 个螺丝孔上方。

7. 使用 1.5 Nm 扭矩扳手将安全盖拧到机器外壳上。













8. 装上顶部的维修盖：

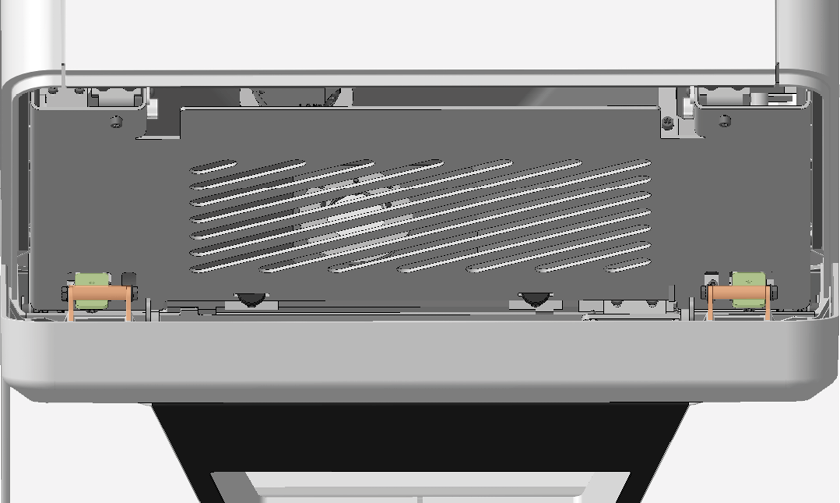

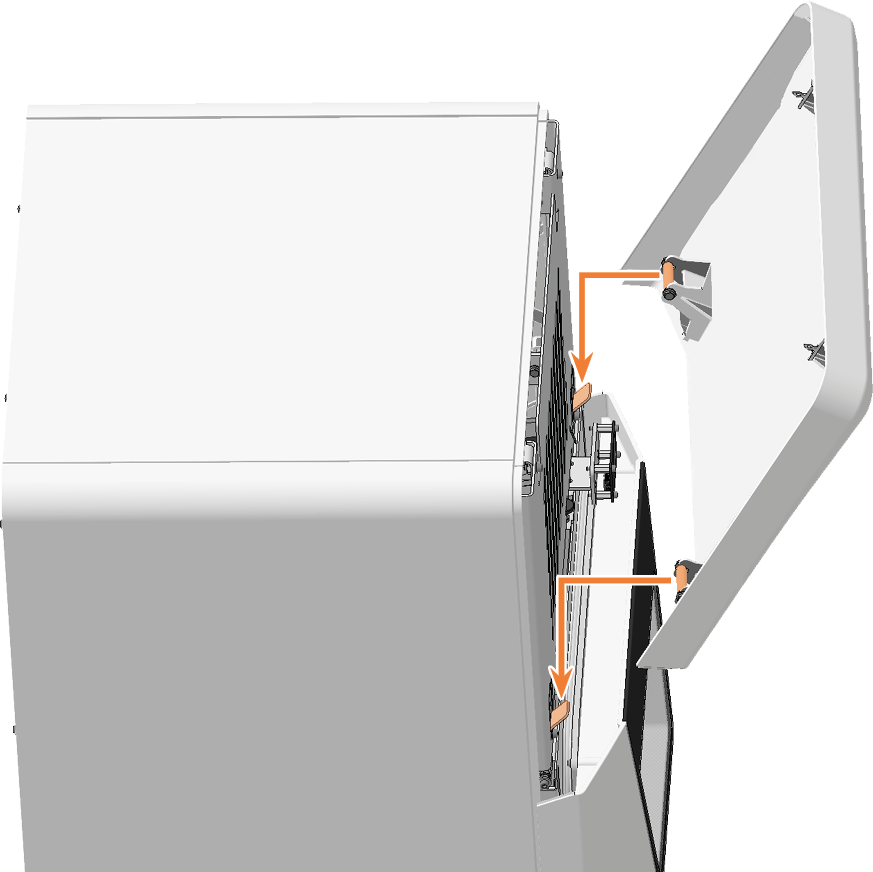

   1. 将维修盖的螺栓 （标记为橙色） 插入安全盖上的支架（标记为绿色）。

   2. 将维修盖朝着机器倾斜，直至其锁定到位。
