适用于： E5

更换底部维修盖的固定杆和夹紧块

如果底部维修盖不再固定，请更换固定杆，必要时更换夹紧块。

1. 准备好：

   TX10 偏置螺丝刀





   备用固定杆，数量应要求提供，最多 4 个

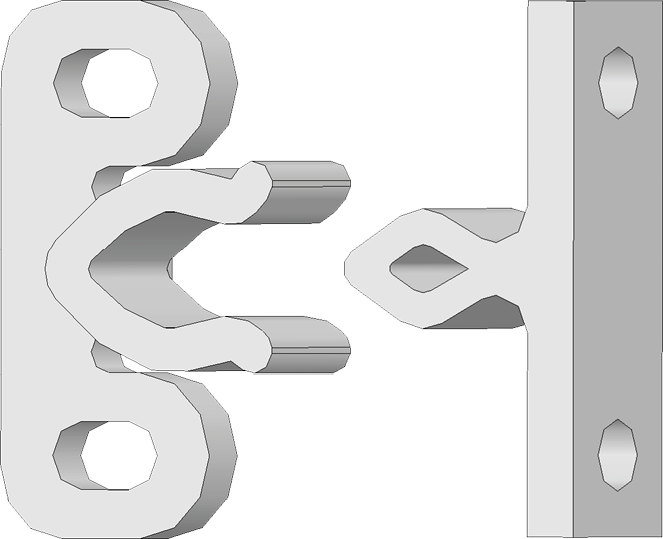

   断开的固定杆：左为插座，右为插头

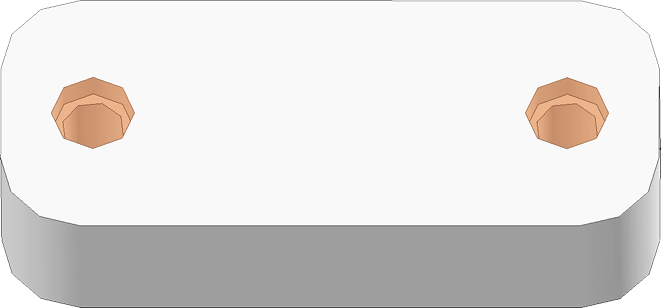

   备用夹紧块 （可选），数量应要求提供，最多 4 个



   螺丝孔标记为橙色

2. 关闭加工室门。

1. 取出底部维修盖：

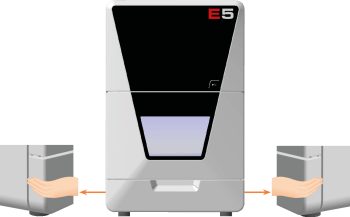

1. 抓住盖子的左右两侧。

2. 向前拉动盖子。









2. 更换维修盖上损坏固定杆的插头：

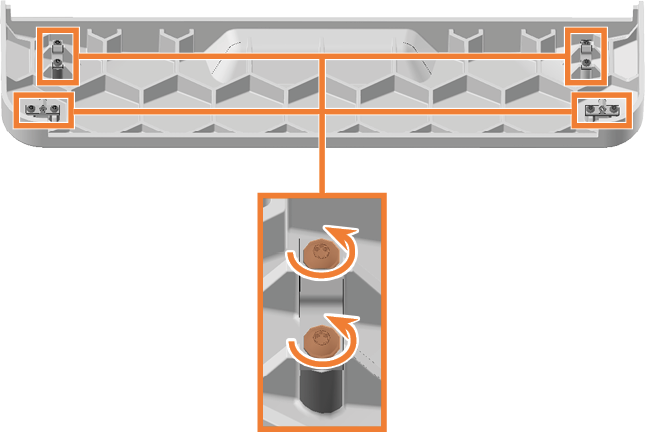

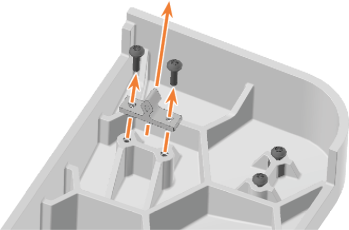

   1. 拧下 2 个螺钉并取出插头。

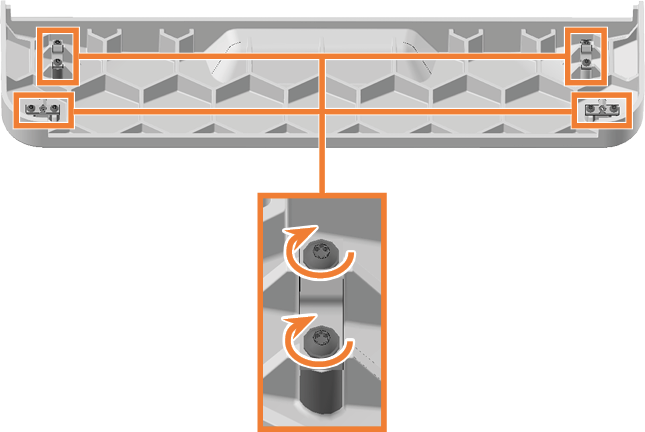

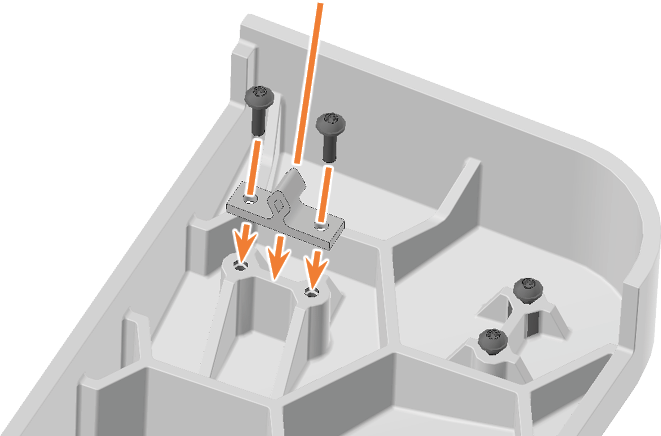

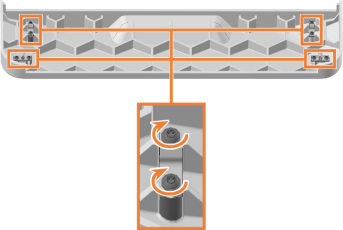

   2. 在相同位置拧上备用插头。

















3. 更换机器外壳上损坏固定杆的衬套：

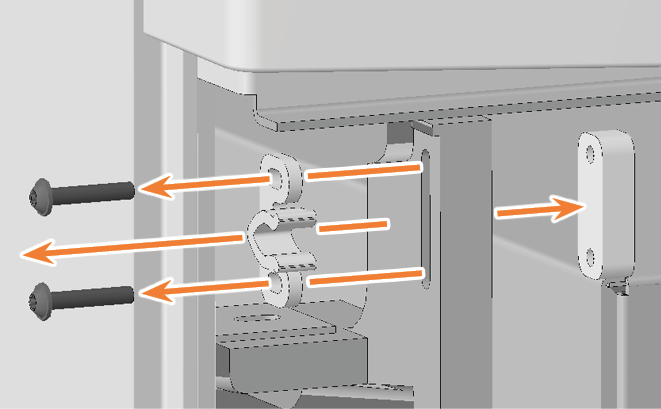

   1. 拧下 2 个螺钉并取出衬套和夹紧块。

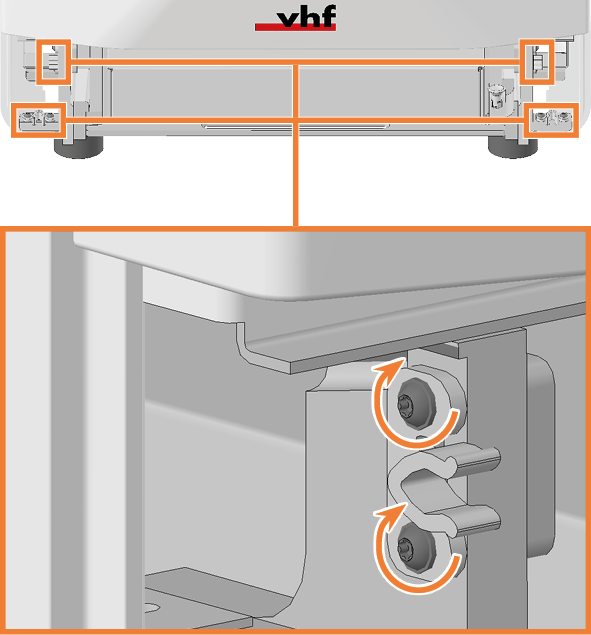

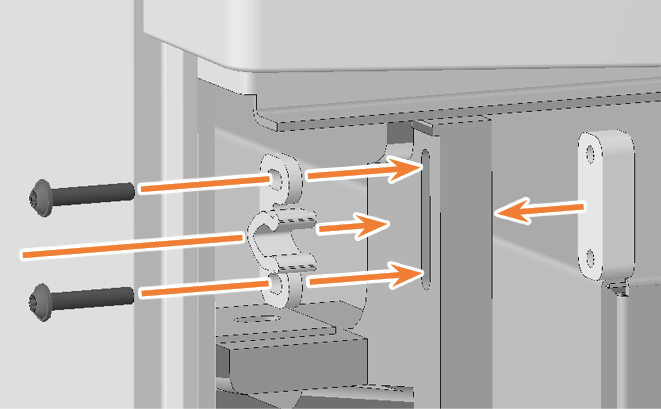

   2. 在相同位置拧上备用衬套和夹紧块。

      必要时使用备用夹紧块。

















4. 安装底部维修盖：

1. 将盖子的上边缘放在系统模块托架上方的定位杆上。

2. 将盖子的下半部分朝着机器倾斜。

3. 下压盖子直到其卡入到位。
