更换保护罩
建议：根据易损件和备件表更换保护罩时，请同时更换主轴单元。
在这种情况下，我们建议以下顺序：
-
从主轴单元上拆下保护罩。
-
拆下主轴单元。
-
拆下保护罩。
-
安装备用保护罩，固定备用保护罩的框架。
-
安装备用主轴单元。
-
在工作仓中安装备用保护罩。
步骤 1、3、4、6 描述：
步骤 2、5 描述： 更换主轴单元
观看视频
YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明
在本帮助文章中，为清晰起见，图片中隐藏了一些组件。
-
准备好：
-

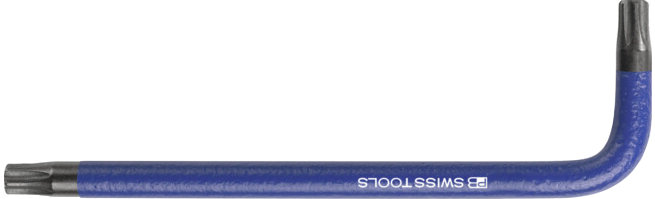

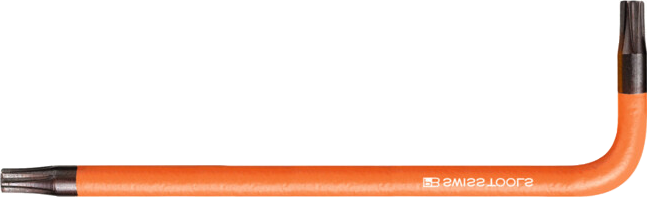

1 x 偏置螺丝刀 TX10
-
1 x 偏置螺丝刀 TX25
-
1 x 扭力螺丝刀 1.5 Nm，带 TX20 钻头
-
1 x 备用保护罩
-
通过在 DentalCNC 中的加工视图中选择所示图标，将轴移动到换刀位。-
退出 DentalCNC。
-
打开加工室门。
-
关闭机器的主电源开关。
-

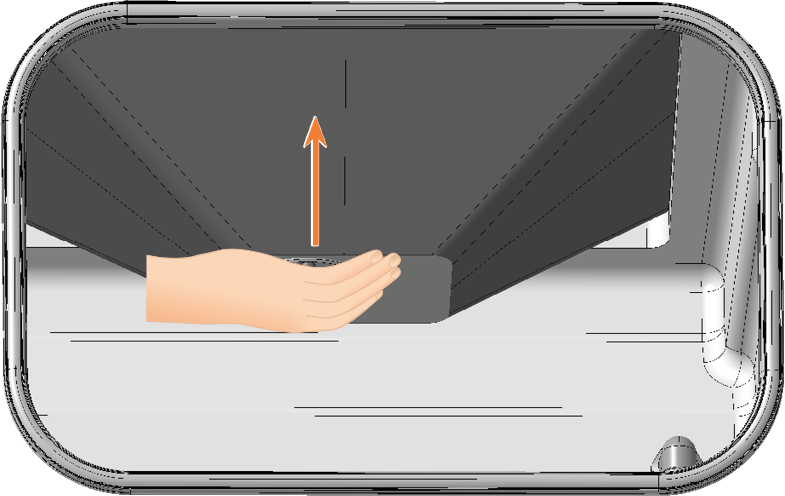

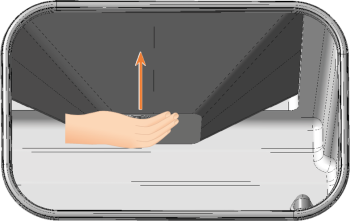

用手小心地将主轴单元向上滑动至停止。
-

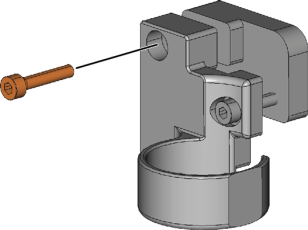

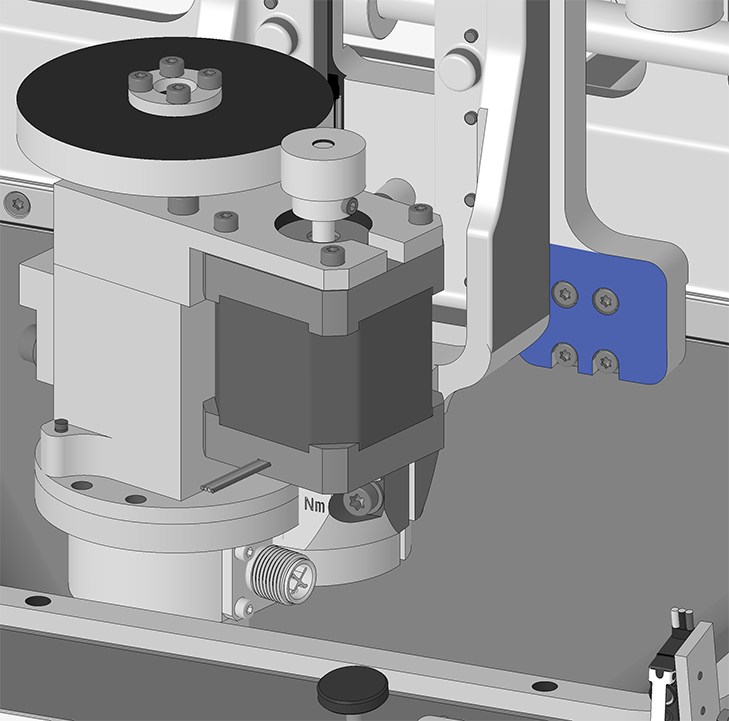

用带 TX20 刀头的 1.5 Nm 扭矩螺丝刀松开保护罩固定件的 6 个螺钉。
-

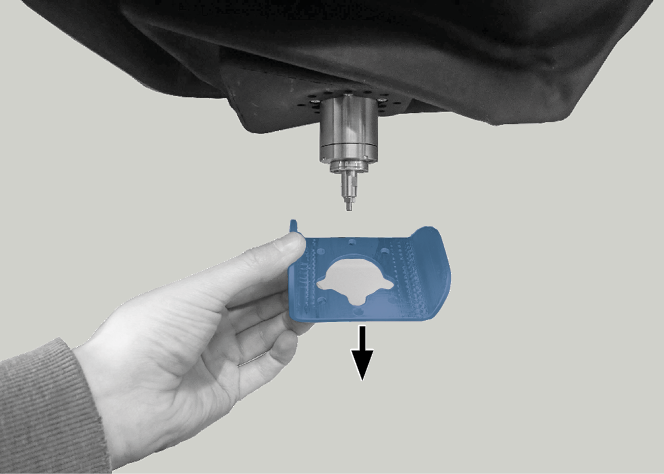

从保护罩向下拉动保护罩固定件。
-

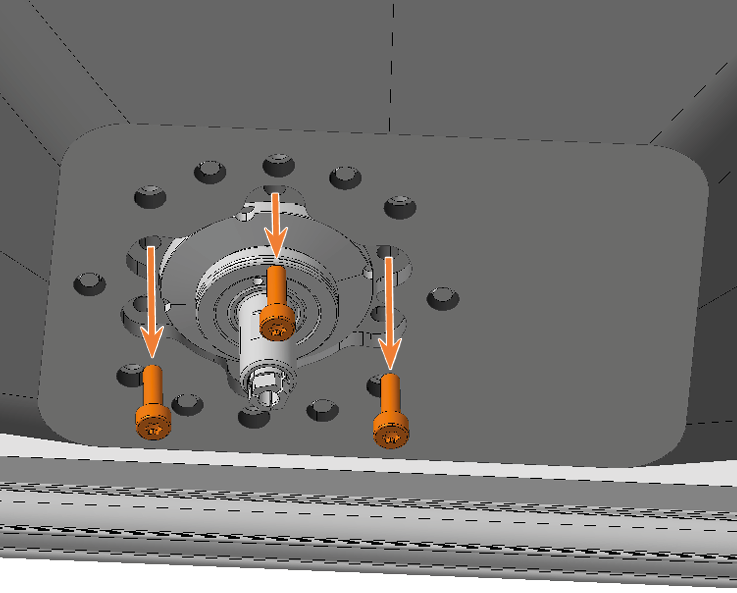

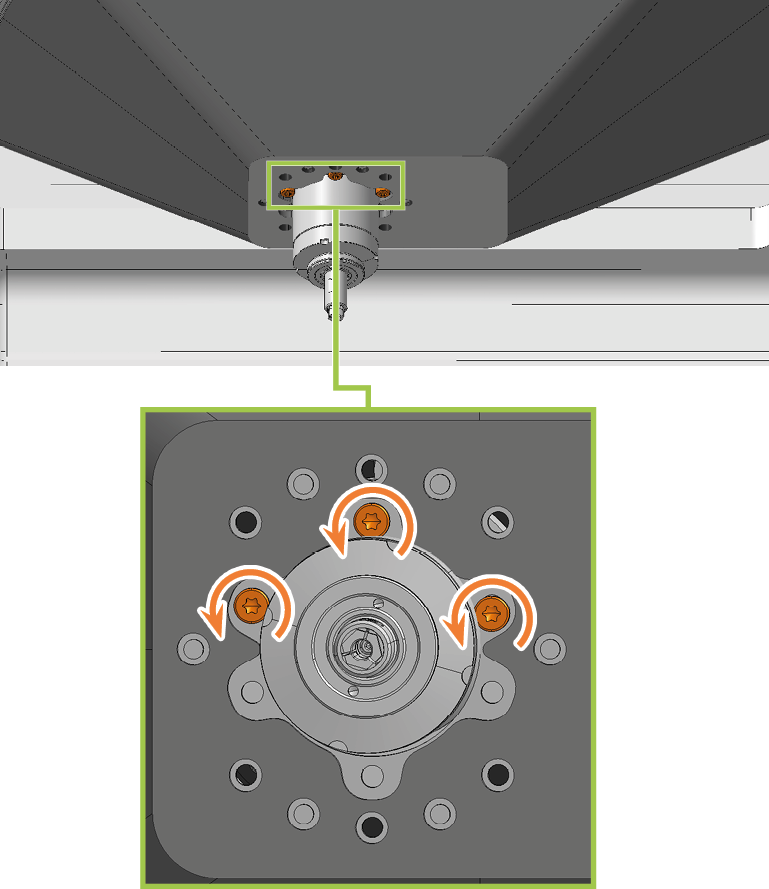

使用 TX10 偏置螺丝刀松开将保护罩固定在主轴单元上的 3 个螺钉。
-

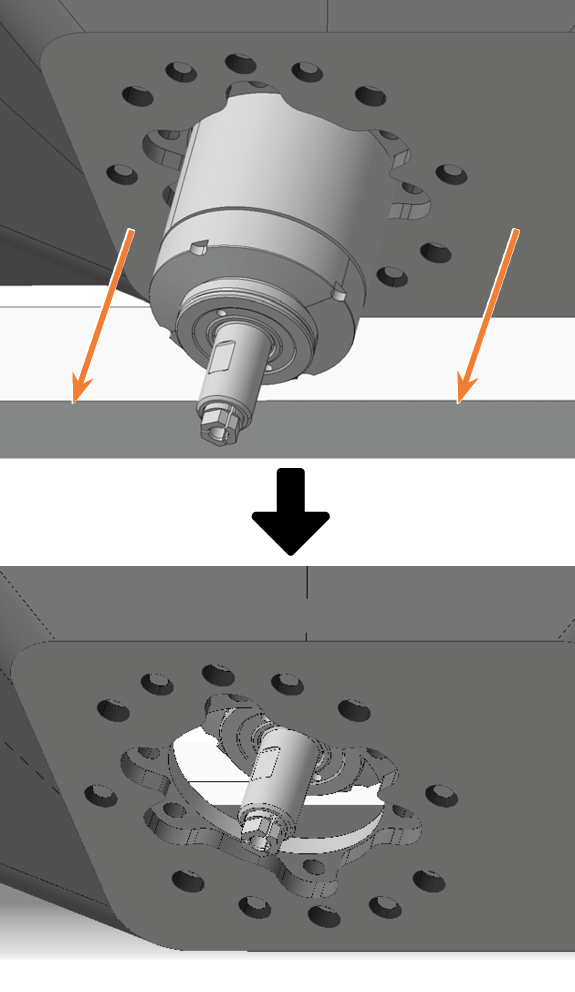

将保护罩向下拉到主轴上方，直到保护罩达到最大的延伸。
-
关闭加工室门。
为清晰起见，主轴显示在较高的位置。
大致的最大延伸图
-
取出顶部维修盖：
-
将手指探入盖子左右两侧的凹槽。
-
将盖子从支架上取下。
-
使用 1.5 Nm 扭矩扳手拧下固定安全盖的 4 个螺钉。
-
取出安全盖。
-
必要时拆卸主轴单元。
-
在顶部维修盖后面的区域，使用 TX25 偏置螺丝刀松开固定保护罩框架的 12 个螺钉。
-

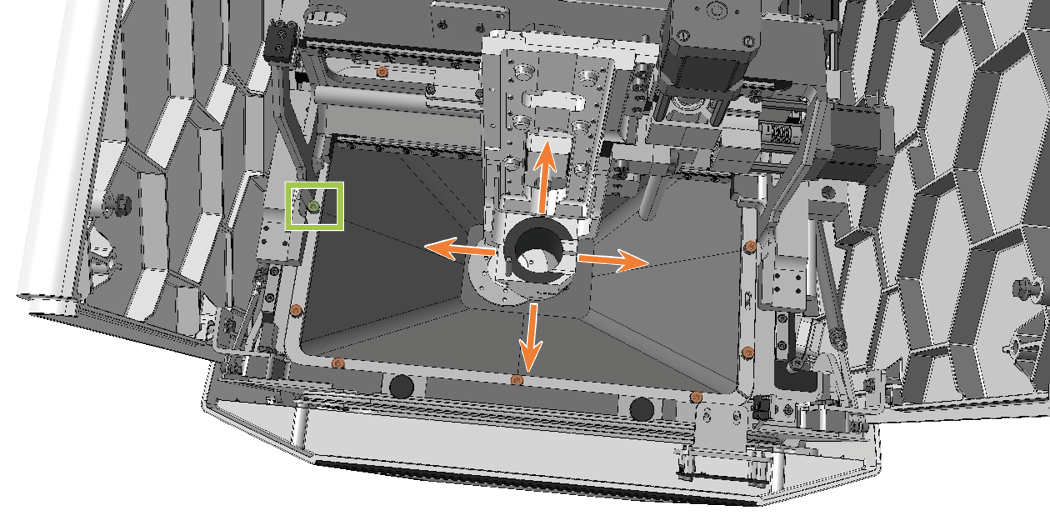

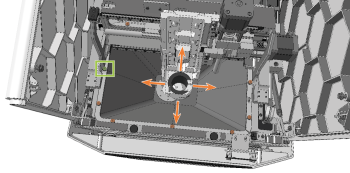

要松开每个螺钉，请小心地移动主轴单元；或者请沿 X 和 Y 方向手动移动主轴支架。
-
要松开中间左侧的螺钉（标记为绿色），它必须位于凹槽中。
-
-

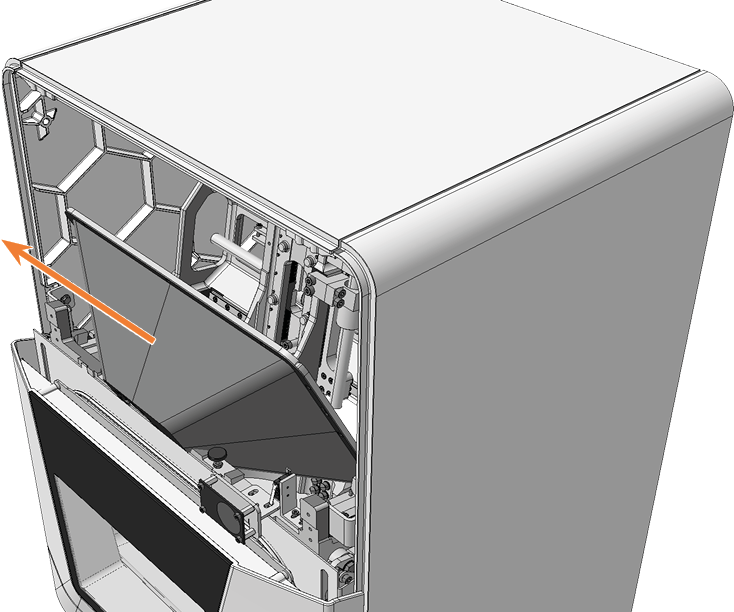

将保护罩向上拉出机器。
当未卸下主轴单元时，请按如下步骤操作：
-
保护罩框架分为两部分。抬起框架末端，将其向内移动。
-
转动保护罩，引导后部经过主轴单元底部。
-
将保护罩的前部向上倾斜，后部向下倾斜。

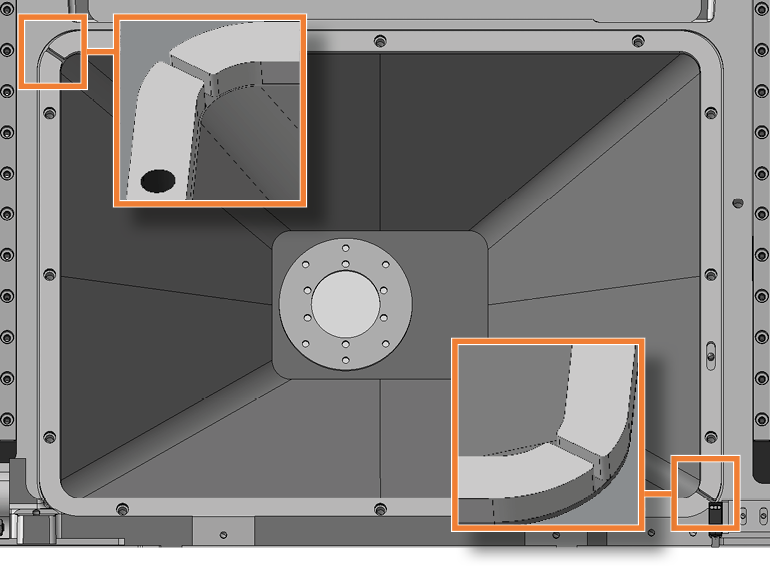

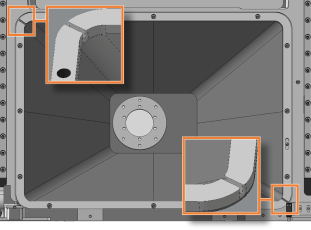

两部分框架的末端标记为橙色
-
-

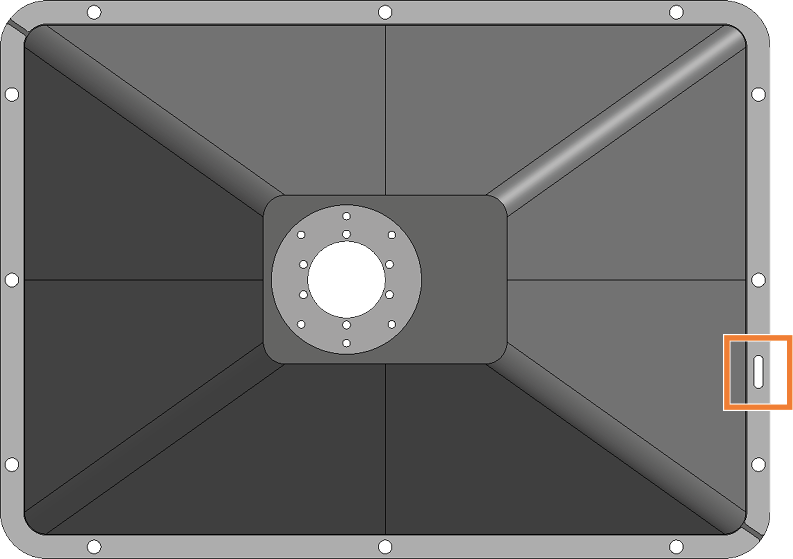

调整备用保护罩，使框架中定位销（标记为橙色）的开口位于右侧。

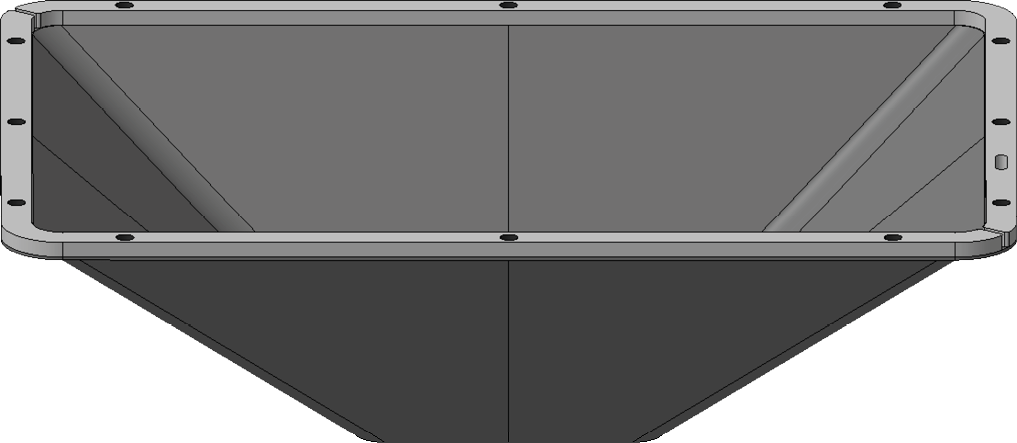

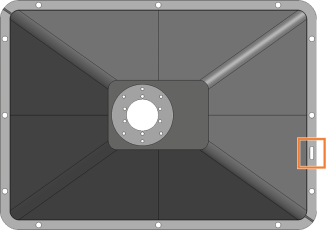

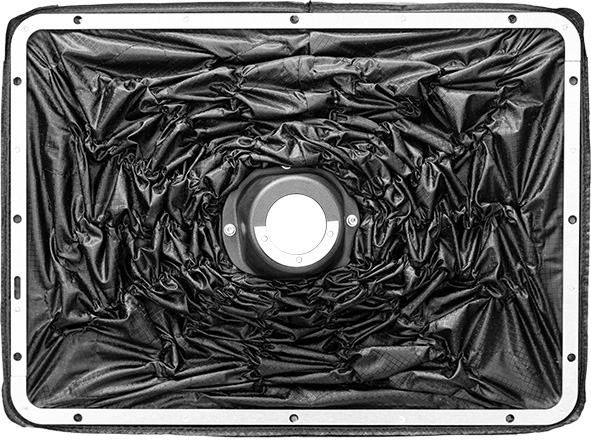

备用保护罩的顶视图：定位销开口 （标记为橙色）
-

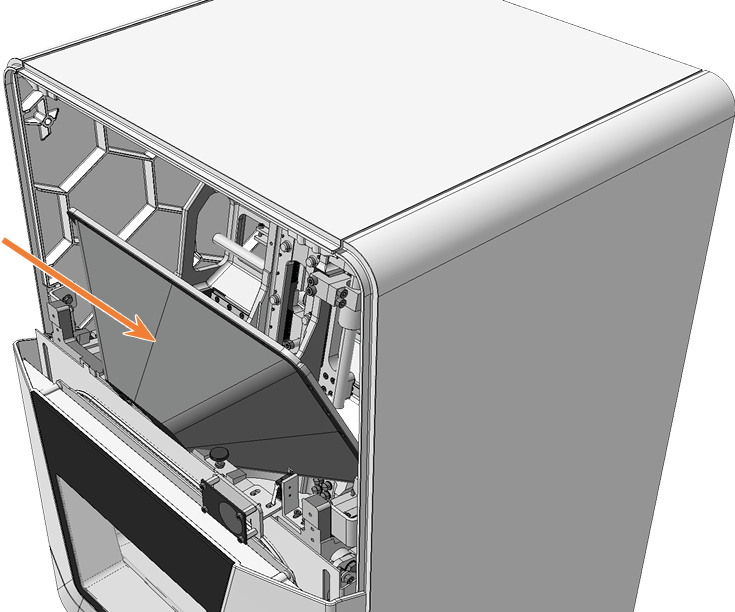

将保护罩插入机器。定位销必须位于框架的相应开口中。
-

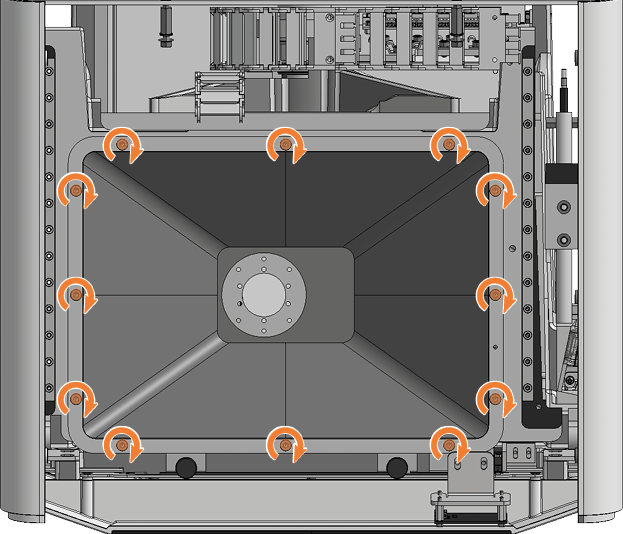

使用 TX25 偏心螺丝刀，用 12 个螺钉拧紧保护罩框架。

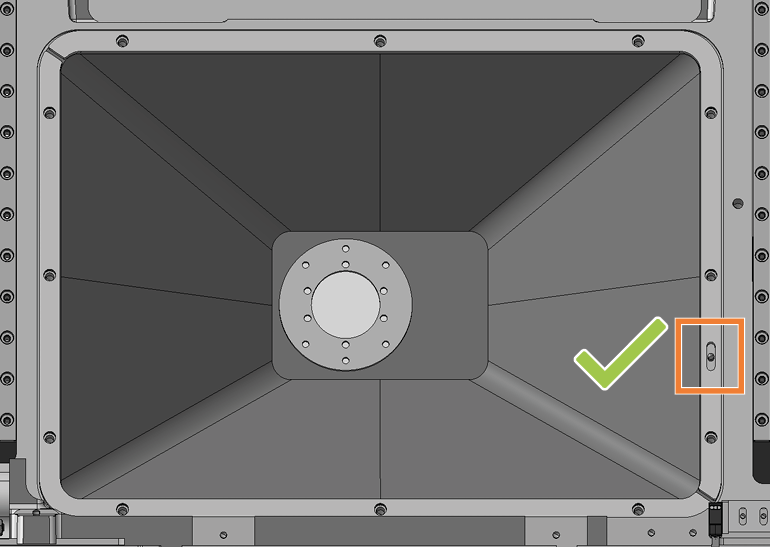

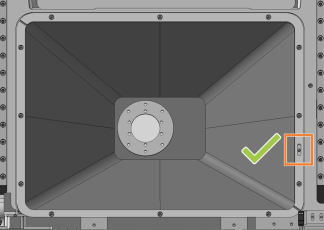

定位销位于开口中 （标记为橙色）
-
通过紧急解锁机构打开工作仓门。
-

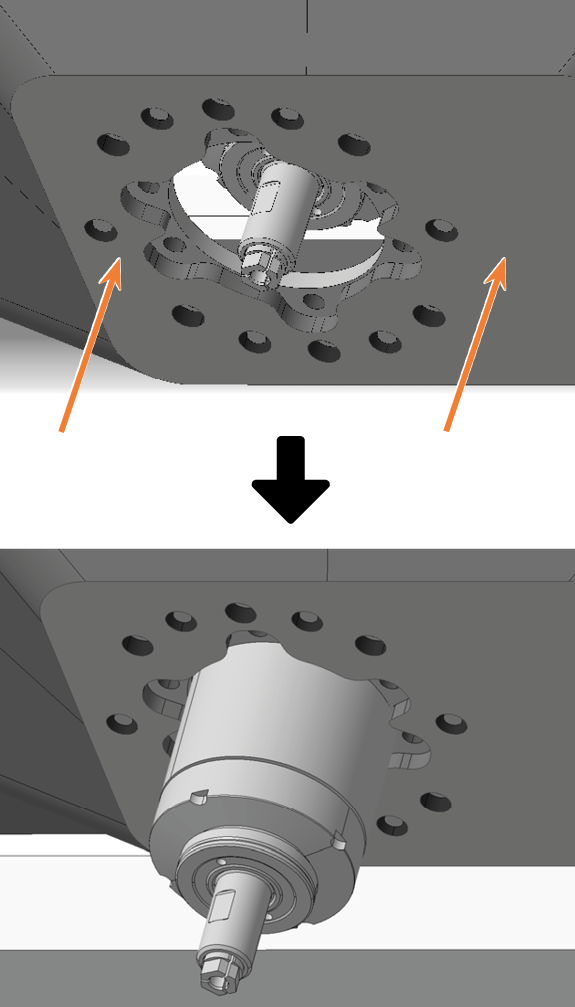

将保护罩的底部开口向上拉至主轴上方直至停止，并将保护罩保持在该位置。

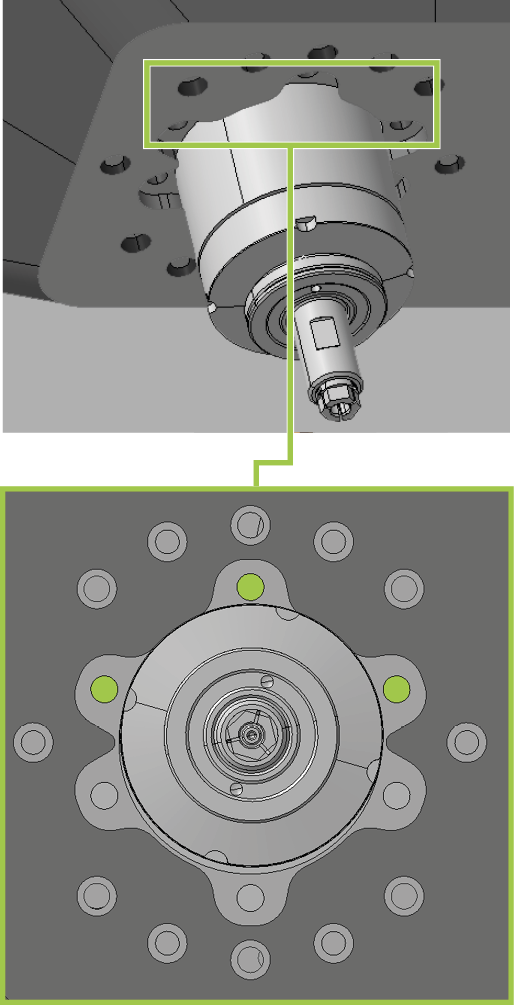

用于固定保护罩的螺丝孔必须与主轴单元的相应螺丝孔重叠。
- 用手沿 X 和 Y 方向小心地移动主轴单元，直到保护罩的任何一处都未张紧。
-

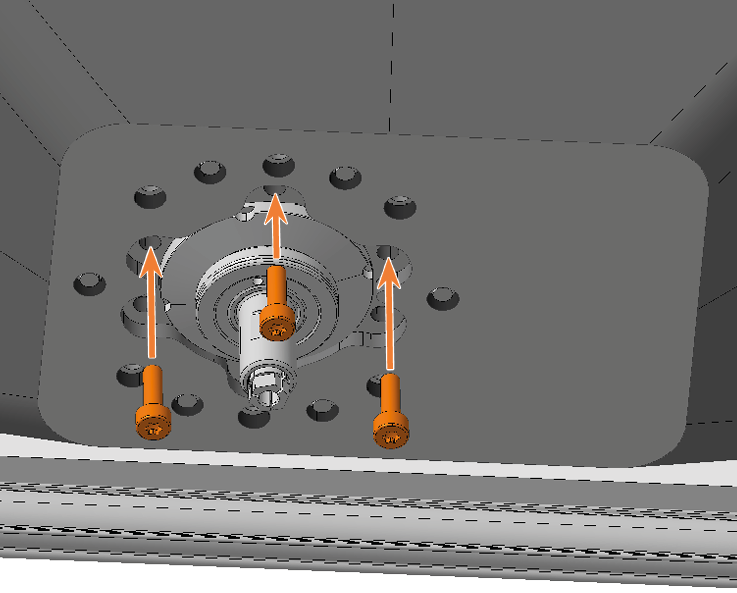

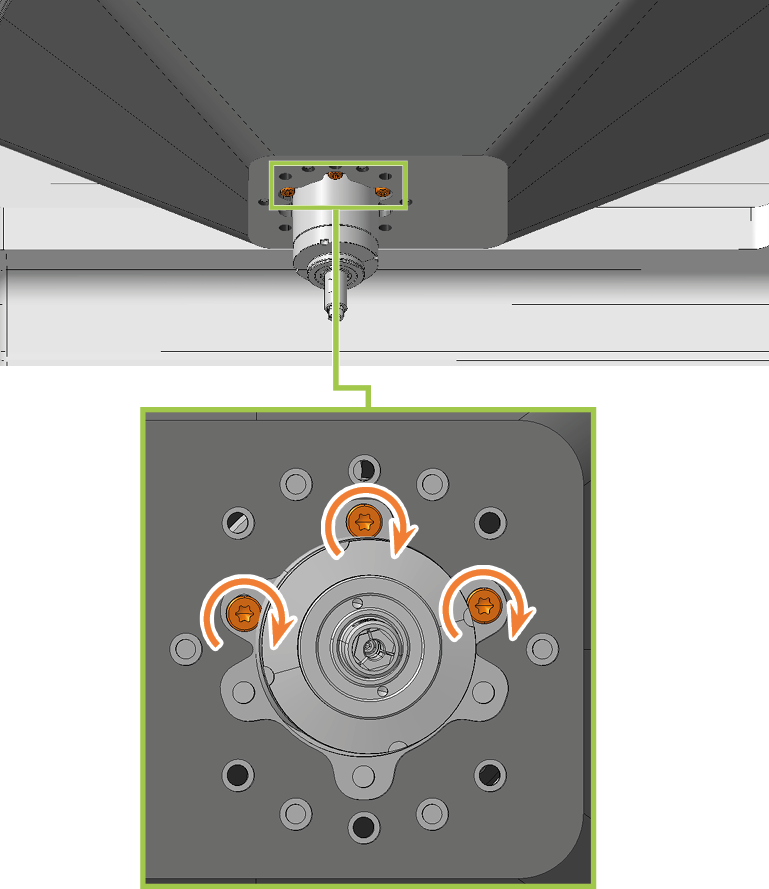

使用 TX10 偏置螺丝刀，用 3 颗螺钉将保护罩拧紧到前面的螺钉孔中：
-
小心地放置第一个螺钉，并检查是否可以将其拧入。否则，请更正保护罩的位置。
-
先拧入所有螺钉，但不要拧紧。这将允许您更正保护罩的位置。
-
正确拧入所有螺钉后，将其拧紧。
-
-

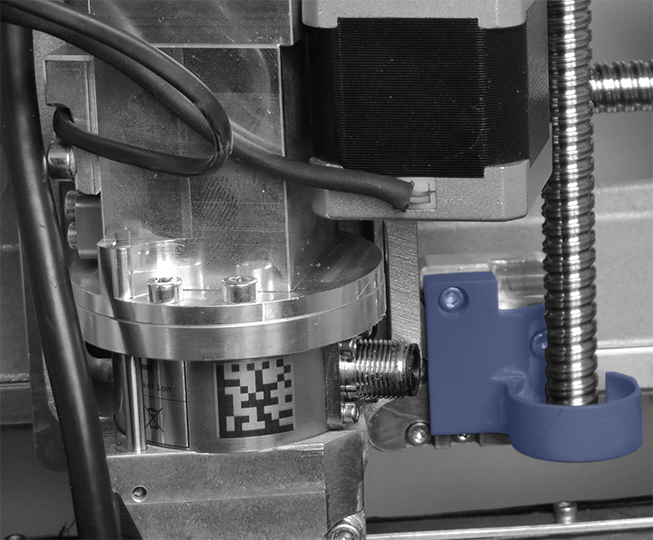

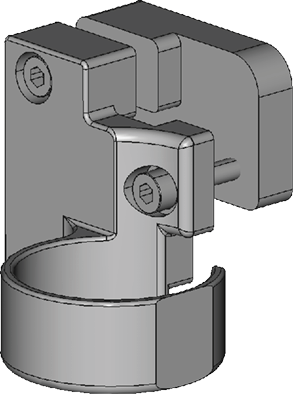

如下图所示，对准保护罩固定件。
-

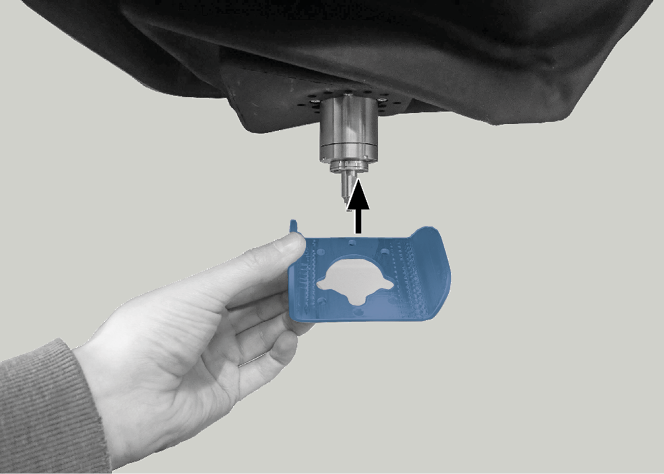

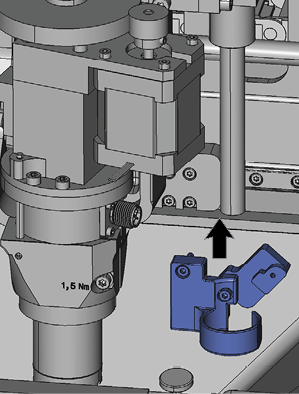

将保护罩固定件滑到主轴上，向上推动到保护罩处。
-
将用于安装保护罩固定件的 6 个螺丝孔与保护罩中相应的螺丝孔重叠。
-
使用带 TX20 钻头的 1.5 Nm 扭矩扳手，用 6 个螺钉拧紧保护罩固定件：
-
小心地放置第一个螺钉，并检查是否可以将其拧入。如果无法做到，请更正保护罩固定件的位置。
-
先拧入所有螺钉，但不要拧紧。这将允许您更正保护罩固定件的位置。
-
正确拧入所有螺钉后，将其拧紧。
-
-
关闭加工室门。
-
放置安全盖，使 4 个螺丝孔位于机器外壳的 4 个螺丝孔上方。
-
使用 1.5 Nm 扭矩扳手将安全盖拧到机器外壳上。
-
装上顶部的维修盖：
-
将维修盖的螺栓 （标记为橙色） 插入安全盖上的支架（标记为绿色）。
-
将维修盖朝着机器倾斜，直至其锁定到位。
-
-
打开机器的主电源开关。
-
启动 DentalCNC。
-
检查机器是否正确复位，并且保护罩没有任何划伤。
如有错误，请联系客户服务。

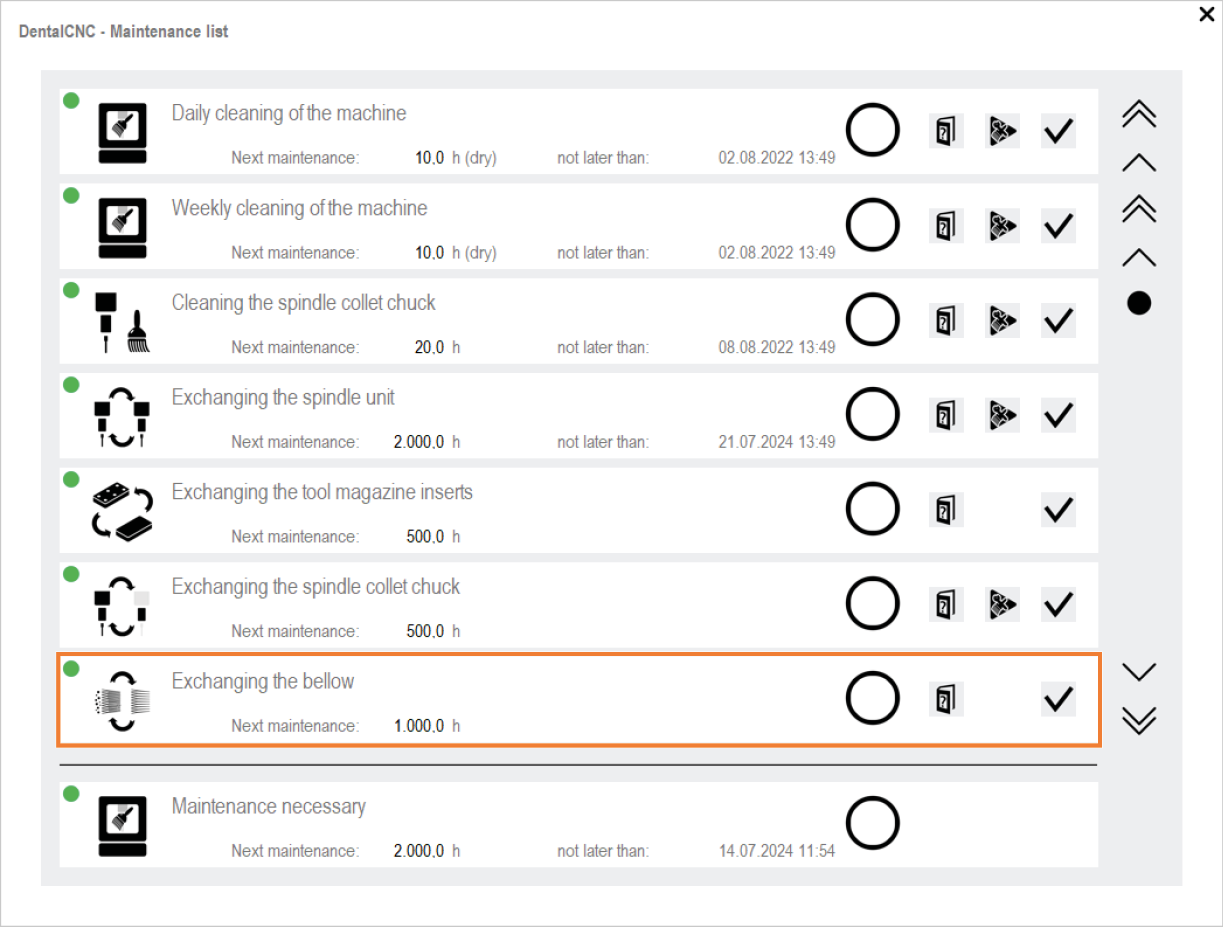

- 在主图标栏中选择以下图标来打开 维护部分窗口：
-
选择以下图标更换保护罩：
为清晰起见，主轴显示在较高的位置。
