Fehlercode -1000 oder -3000 – Fehler beim Laden des Rohlings

Befindet sich die Rohlingswechslerklappe (Schwenkachse) in der Grundposition?

Wie Sie dies prüfen:

• Vergleichen Sie die Position der Rohlingswechslerklappe (orange markiert) mit der folgenden Abbildung:

Rohlingswechslerklappe (orange markiert) in Grundposition

Ist der Rohling im Rohlingsgreifer mit einem Rohling im Rohlingsmagazin kollidiert?

Wie Sie dies prüfen:

1. Stellen Sie sicher, dass DentalCNC Sie vor Ausgabe des Fehlercodes dazu aufgefordert hat, den Rohling aus dem Rohlingshalter zu entfernen.
2. Öffnen Sie das Kombifach.
3. Lokalisieren Sie die Ladeposition auf der linken Seite des Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..
4. Prüfen Sie, ob sich ein Rohling in der Ladeposition befindet (orange markiert).

Die Ladeposition (orange markiert)

Sendet der entsprechende Endschalter oder Sensor jetzt ein Signal?

Wie Sie dies prüfen:

1. Starten Sie DentalCNC.
2. Öffnen Sie die DentalCNC Programmeinstellungen. Dazu wählen Sie das folgende Symbol in der Hauptsymbolleiste:
3. Öffnen Sie die Ansicht für die Maschinenwartung. Dazu wählen Sie das folgende Symbol in der unteren Symbolleiste:
4. Prüfen Sie, ob das obere mit 10 beschriftete Symbol in der Spalte DZ hervorgehoben ist.

Symbol, das hervorgehoben sein muss (orange markiert)

Ist der Arbeitsraum und insbesondere die Rohlingswechslerklappe verschmutzt?

• Prüfen Sie insbesondere die Klappe am unteren Rand (orange markiert).

Unterer Rand der Rohlingswechslerklappe (orange markiert)

Sind der Greifer und die Rohlingswechslerklappe (Schwenkachse) blockiert?

Wie Sie dies prüfen:

1. Öffnen Sie die Arbeitsraumtür.
2. Im Arbeitsraum:
   1. Prüfen Sie, ob sich Gegenstände im Schwenkbereich der Rohlingswechslerklappe (Schwenkachse) befinden.
   2. Prüfen Sie, ob sich Gegenstände im Ausfahrbereich des Rohlingsgreifers befinden.
3. Prüfen Sie, ob der Rohlingshalter inklusive seiner Spalte durch Bearbeitungsrückstände verschmutzt ist.
4. Öffnen Sie das Kombifach.
5. Im Kombifach:
   1. Prüfen Sie, ob sich Gegenstände im Schwenkbereich der Rohlingswechslerklappe (Schwenkachse) befinden.
   2. Prüfen Sie, ob sich Gegenstände im Ausfahrbereich des Rohlingsgreiferzylinders befinden.
6. Prüfen Sie, ob sich Gegenstände in der Ladeposition des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. (orange markiert) befinden.


Die Ladeposition (orange markiert)

Behebt eine Erhöhung des Drucks der einströmenden Luft das Problem?

Wie Sie dies prüfen:

1. Öffnen Sie das Kombifach.
2. Entfernen Sie den Kühlflüssigkeitsbehälter.
3. Verwenden Sie den Druckminderer (orange markiert), um den Druck der einströmenden Luft zu erhöhen, abhängig von den von Ihnen verwendeten Ronden:
   • Für Kobalt-Chrom-Ronden: 8 bar (120 psi)
   • Für andere Materialien: 7 bar (100 psi)
4. Laden und entladen Sie die schwerste, von Ihnen verwendete Ronde.

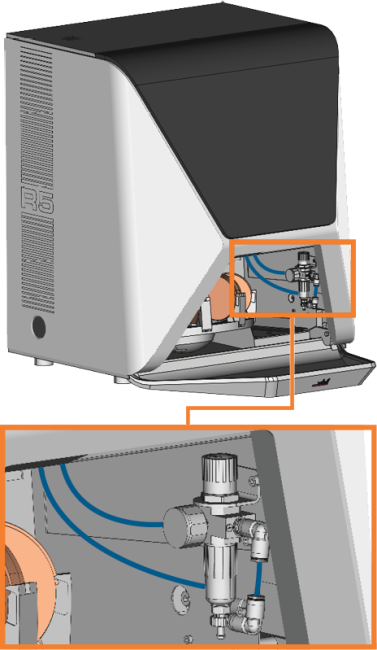

Die Position des Druckminderers (hängt von der Serie ab)

War der Rondendurchmesser zu groß?

Wie Sie dies prüfen:

1. Öffnen Sie das Kombifach.
2. Öffnen Sie die Arbeitsraumtür.
3. Prüfen Sie, ob mindestens eine der folgenden Bedingungen erfüllt ist:
   • Der Greifer hat die Ronde nicht richtig gegriffen.
   • Die Ronde ist mit der Öffnung zwischen dem Fach und dem Arbeitsraum kollidiert.
   • Der Rondendurchmesser ist zu groß.

Ist die Kurvenrolle gegen die Vertiefung in der Kurvenscheibe gefahren?

Wie Sie dies prüfen:

1. Öffnen Sie das Kombifach.
2. Lokalisieren Sie die Kurvenscheibe inklusive der Kurvenrolle auf der oberen Seite. Siehe die untere Abbildung.
3. Fühlen Sie mit Ihrem Finger, ob es eine kleine Lücke (0,3 – 0,5 mm) zwischen der Kurvenrolle und der Vertiefung in der Kurvenscheibe gibt.
• Wenn keine Lücke vorhanden ist, ist die Kurvenrolle gegen die Kurvenscheibe gefahren.

Der orangefarbene Pfeil zeigt auf die Position der Lücke

Empfehlung

Der Sensor, der die Position der Schwenkachse erkennt, muss möglicherweise eingestellt werden.

• Kontaktieren Sie Ihren Kundenservice.

Empfehlung

1. Entfernen Sie den Rohling aus dem Rohlingshalter.
2. Entfernen Sie den Rohling von der Ladeposition.
3. Reinigen Sie das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren.. Entfernen Sie alle abgebrochenen Materialstücke.
4. Testen Sie den Rohlingswechsler:
1. Spannen Sie Rohlinge aus verschiedenen Materialien in alle Rohlingsmagazinplätze ein.
2. Laden und entladen Sie die Rohlinge manuell.
• Wenn Folgendes zutrifft, ist der Rohlingswechslertest erfolgreich:
1. Alle Rohlinge wurden erfolgreich ge- und entladen.
2. Der Greifer und die Schwenkachse haben sich gleichmäßig und leichtgängig bewegt.
5. Wenn der Rohlingsmagazintest nicht erfolgreich war: Kontaktieren Sie Ihren Kundenservice.

Empfehlung

Möglicherweise handelte es sich um ein vorübergehendes Problem.

1. Schließen und starten Sie DentalCNC erneut.
2. Testen Sie den Rohlingswechsler:
1. Spannen Sie Rohlinge aus verschiedenen Materialien in alle Rohlingsmagazinplätze ein.
2. Laden und entladen Sie die Rohlinge manuell.
• Wenn Folgendes zutrifft, ist der Rohlingswechslertest erfolgreich:
1. Alle Rohlinge wurden erfolgreich ge- und entladen.
2. Der Greifer und die Schwenkachse haben sich gleichmäßig und leichtgängig bewegt.
3. Wenn der Rohlingsmagazintest nicht erfolgreich war: Kontaktieren Sie Ihren Kundenservice.

Empfehlung

1. Bewegen Sie die Achsen in die Reinigungsposition, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.
2. Öffnen Sie die Arbeitsraumtür.
3. Reinigen Sie den Arbeitsraum.
4. Reinigen Sie die Rohlingswechslerklappe und die Öffnung zum Kombifach.
   • Reinigen Sie insbesondere die Klappe an der unteren Kante (orange markiert).
   • Entfernen Sie alle Gegenstände innerhalb oder rund um die Öffnung, die verhindern, dass sich die Klappe bewegt.


Untere Kante der Rohlingswechslerklappe (orange markiert)

5. Bewegen Sie die Achsen in die Grundstellung, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.
6. Testen Sie den Rohlingswechsler:
1. Spannen Sie Rohlinge aus verschiedenen Materialien in alle Rohlingsmagazinplätze ein.
2. Laden und entladen Sie die Rohlinge manuell.
• Wenn Folgendes zutrifft, ist der Rohlingswechslertest erfolgreich:
1. Alle Rohlinge wurden erfolgreich ge- und entladen.
2. Der Greifer und die Schwenkachse haben sich gleichmäßig und leichtgängig bewegt.
7. Wenn der Rohlingsmagazintest nicht erfolgreich war: Kontaktieren Sie Ihren Kundenservice.

Empfehlung

1. Entfernen Sie alle Gegenstände, die die Schwenkachse und den Rohlingsgreifer blockieren.
2. Reinigen Sie den Rohlingshalter gründlich.
3. Testen Sie den Rohlingswechsler:
1. Spannen Sie Rohlinge aus verschiedenen Materialien in alle Rohlingsmagazinplätze ein.
2. Laden und entladen Sie die Rohlinge manuell.
• Wenn Folgendes zutrifft, ist der Rohlingswechslertest erfolgreich:
1. Alle Rohlinge wurden erfolgreich ge- und entladen.
2. Der Greifer und die Schwenkachse haben sich gleichmäßig und leichtgängig bewegt.
4. Wenn der Rohlingsmagazintest nicht erfolgreich war: Kontaktieren Sie Ihren Kundenservice.

Empfehlung

1. Testen Sie den Rohlingswechsler:
1. Spannen Sie Rohlinge aus verschiedenen Materialien in alle Rohlingsmagazinplätze ein.
2. Laden und entladen Sie die Rohlinge manuell.
• Wenn Folgendes zutrifft, ist der Rohlingswechslertest erfolgreich:
1. Alle Rohlinge wurden erfolgreich ge- und entladen.
2. Der Greifer und die Schwenkachse haben sich gleichmäßig und leichtgängig bewegt.
2. Wenn der Rohlingsmagazintest nicht erfolgreich war: Kontaktieren Sie Ihren Kundenservice.

Empfehlung

1. Entfernen Sie die Ronde aus dem Rohlingshalter.
2. Entfernen Sie alle Ronden mit einem zu großen Durchmesser aus dem Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..
3. Verwenden Sie ausschließlich Ronden mit dem korrekten Durchmesser.
4. Testen Sie den Rohlingswechsler:
1. Spannen Sie Rohlinge aus verschiedenen Materialien in alle Rohlingsmagazinplätze ein.
2. Laden und entladen Sie die Rohlinge manuell.
• Wenn Folgendes zutrifft, ist der Rohlingswechslertest erfolgreich:
1. Alle Rohlinge wurden erfolgreich ge- und entladen.
2. Der Greifer und die Schwenkachse haben sich gleichmäßig und leichtgängig bewegt.
5. Wenn der Rohlingsmagazintest nicht erfolgreich war: Kontaktieren Sie Ihren Kundenservice.

Empfehlung

Die Kurvenscheibe muss möglicherweise eingestellt werden.

• Kontaktieren Sie Ihren Kundenservice.

Empfehlung

• Kontaktieren Sie Ihren Kundenservice.

Empfehlung

• Kontaktieren Sie Ihren Kundenservice.
