Gilt für: K5, N4, S5, S1, S2, R5, Z4

MEDENTIKA PreFace® Abutmenthalter installieren und verwenden

Dieser Hilfeartikel beschreibt, wie Sie den Abutmenthalter für MEDENTIKA PreFace® Abutments installieren und verwenden. Der MEDENTIKA PreFace® Abutmenthalter ist für folgende Maschinen verfübar:

  • K5
  • N4 / N4+
  • R5
  • S5  / S1 / S2
  • Z4

Nicht jede Version von DentalCAM & DentalCNC unterstützt alle Abutmenthalter. Empfehlung: Aktualisieren Sie auf die neueste Version für maximale Kompatibilität.

Mit dem MEDENTIKA Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 1 x Sechskant-Schraubendreher
  2. 1 x MEDENTIKA PreFace Abutmenthalter

Installation vorbereiten

Halten Sie bereit:

  • Feuchtes Tuch
  • Milder Reiniger
  1. Schließen Sie die Arbeitsraumtür.
  2. Um die Spindel in die Grundstellung zu fahren, wählen Sie das folgende Symbol in DentalCNC:
  3. Öffnen Sie die Arbeitsraumtür.
  4. Schalten Sie die Maschine am Hauptschalter aus.
  5. Trennen Sie die Maschine von der Stromquelle.
  6. Reinigen Sie den Arbeitsraum gründlich, insbesondere den Rohlingshalter.

Einspannen von MEDENTIKA PreFace® Abutments

Sie können PreFace® Abutments folgerndermaßen im Abutmenthalter einspannen:

  1. Lösen Sie die Schraube der gewünschten Abutmentposition und drücken Sie die Schraube vorsichtig in den PreFace® Abutmenthalter. Entfernen Sie die Schraube nicht.
    • Die entsprechende Abutmentposition ist offen.
ACHTUNG

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das PreFace® Abutment in den Halter, bis es richtig sitzt. Achten Sie auf die Positionierhilfen am jeweiligen Abutment (orange markiert) und in der Abutmentposition (blau markiert).

    Positionierhilfen des PreFace® Abutments (orange markiert) und des Halters (blau markiert)

  2. Ziehen Sie die entsprechende Schraube des PreFace® Abutmenthalters wieder an.
    • Das PreFace® Abutment ist eingespannt.

MEDENTIKA PreFace® Abutmenthalter installieren

  1. Setzen Sie das MEDENTIKA PreFace® Abutment in den MEDENTIKA PreFace® Abutmenthalter ein.
  2. Öffnen Sie die Arbeitsraumtür.
  3. Lockern Sie die 4 Schrauben, die den Fixierring am Rohlingshalter befestigen.
  4. Entfernen Sie den Fixierring, indem Sie ihn im Uhrzeigersinn drehen und nach oben ziehen.
  5. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
  6. Richten Sie den MEDENTIKA PreFace® Abutmenthalter richtig aus:
    • Die Nummern, die die Abutmentpositionen kennzeichnen, müssen nach oben zeigen.
    • Die Positionierhilfen müssen auf der linken Seite positioniert werden.

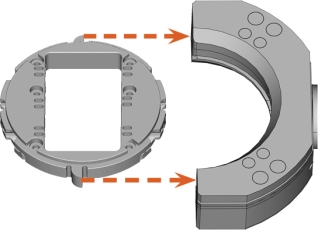

  7. Setzen Sie den MEDENTIKA PreFace® Abutmenthalter in den Rohlingshalter ein.

    MEDENTIKA PreFace® Abutmenthalter in den Rohlingshalter einsetzen

  8. Schrauben Sie den Fixierring mit dem mitgelieferten Drehmomentschlüssel fest.

Ziehen Sie die Schrauben fest an. Falls sich der Abutmenthalter während der Bearbeitung bewegt oder vibriert, kann das Ergebnis unbrauchbar werden.

Sie können den Abutmenthalter mit maximal 6 vorgefertigten Abutments vom Typ MEDENTIKA PreFace® bestücken.

Bearbeiten Sie ausschließlich PreFace® Abutments, die für Trockenbearbeitung geeignet sind.

Mit dem MEDENTIKA Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 1 x Ratsche mit Sechskant-Bit (1/4" Bit)
  2. 1 x Sechskant-Schraubendreher
  3. 2 x Zylinderschraube (M4 x 30)
  4. 1 x MEDENTIKA PreFace Abutmenthalter

Installation vorbereiten

Halten Sie bereit:

  • Feuchtes Tuch
  • Milder Reiniger
  1. Schließen Sie die Arbeitsraumtür.
  2. Um die Spindel in die Grundstellung zu fahren, wählen Sie das folgende Symbol in DentalCNC:
  3. Öffnen Sie die Arbeitsraumtür.
  4. Schalten Sie die Maschine am Hauptschalter aus.
  5. Trennen Sie die Maschine von der Stromquelle.
  6. Reinigen Sie den Arbeitsraum gründlich, insbesondere den Rohlingshalter.

MEDENTIKA PreFace® Abutmenthalter installieren

  1. Öffnen Sie die Arbeitsraumtür.
  2. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
  3. Richten Sie den MEDENTIKA PreFace® Abutmenthalter richtig aus:
    • Die 3 Positionierstifte müssen in die Bohrungen des eingesetzt werden MEDENTIKA PreFace® Abutmenthalter.

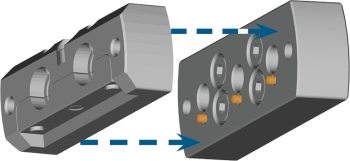

  4. Setzen Sie den MEDENTIKA PreFace® Abutmenthalter in den Rohlingshalter ein.

    MEDENTIKA PreFace® Abutmenthalter in den Rohlingshalter einsetzen

  5. Schieben Sie den MEDENTIKA PreFace® Abutmenthalter so weit wie möglich in den Rohlingshalter.
  6. Um den MEDENTIKA PreFace® Abutmenthalter zu fixieren, schrauben Sie die 2 Zylinderschrauben mit dem mitgelieferten Inbusschlüssel in den Rohlingshalter ein.

Sie können den Abutmenthalter mit maximal 2 vorgefertigten Abutments vom Typ MEDENTIKA PreFace® bestücken.

Bearbeiten Sie ausschließlich PreFace® Abutments, die für die Nassbearbeitung geeignet sind.

Einspannen von MEDENTIKA PreFace® Abutments

Sie können PreFace® Abutments folgerndermaßen im Abutmenthalter einspannen:

  1. Lösen Sie die Schraube des PreFace® Abutmenthalters. Drücken Sie die Schraube nach unten, um den Abstand zwischen den beiden Teilen des PreFace® Abutmenthalters zu vergrößern.
    • Die entsprechende Abutmentposition ist offen.
ACHTUNG

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das PreFace® Abutment in den Halter, bis es richtig sitzt. Achten Sie auf die Positionierhilfen am jeweiligen Abutment (orange markiert) und in der Abutmentposition (blau markiert).

    Positionierhilfen des PreFace® Abutments (orange markiert) und des Halters (blau markiert)

  2. Ziehen Sie die entsprechende Schraube des PreFace® Abutmenthalters wieder an.
    • Das PreFace® Abutment ist eingespannt.

Mit dem MEDENTIKA Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 1 x MEDENTIKA PreFace Abutmenthalter
  2. 1 x Sechskant-Schraubendreher

Installation vorbereiten

Halten Sie bereit:

  • Feuchtes Tuch
  • Milder Reiniger
  1. Schließen Sie die Arbeitsraumtür.
  2. Um die Spindel in die Grundstellung zu fahren, wählen Sie das folgende Symbol in DentalCNC:
  3. Öffnen Sie die Arbeitsraumtür.
  4. Schalten Sie die Maschine am Hauptschalter aus.
  5. Trennen Sie die Maschine von der Stromquelle.
  6. Reinigen Sie den Arbeitsraum gründlich, insbesondere den Rohlingshalter.

Einspannen von MEDENTIKA PreFace® Abutments

Sie können PreFace® Abutments folgerndermaßen im Abutmenthalter einspannen:

  1. Lösen Sie die Schraube des PreFace® Abutmenthalters. Drücken Sie die Schraube nach unten, um den Abstand zwischen den beiden Teilen des PreFace® Abutmenthalters zu vergrößern.
    • Die entsprechende Abutmentposition ist offen.
ACHTUNG

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das PreFace® Abutment in den Halter, bis es richtig sitzt. Achten Sie auf die Positionierhilfen am jeweiligen Abutment (orange markiert) und in der Abutmentposition (blau markiert).

    Positionierhilfen des PreFace® Abutments (orange markiert) und des Halters (blau markiert)

  2. Ziehen Sie die entsprechende Schraube des PreFace® Abutmenthalters wieder an.
    • Das PreFace® Abutment ist eingespannt.

MEDENTIKA PreFace® Abutmenthalter installieren

  1. Setzen Sie das MEDENTIKA PreFace® Abutment in den MEDENTIKA PreFace® Abutmenthalter ein.
  2. Öffnen Sie die Arbeitsraumtür.
  3. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
  4. Richten Sie den MEDENTIKA PreFace® Abutmenthalter richtig aus:
    • Die Beschriftung des Abutmenthalters muss nach oben zeigen und der flache Teil der Positionierhilfen muss in Richtung Rohlingshalter zeigen.

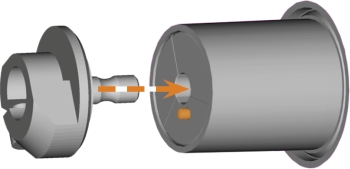

  5. Setzen Sie den MEDENTIKA PreFace® Abutmenthalter in den Rohlingshalter ein.

    MEDENTIKA PreFace® Abutmenthalter in den Rohlingshalter einsetzen

  6. Schieben Sie den MEDENTIKA PreFace® Abutmenthalter so weit wie möglich in den Rohlingshalter.

Sie können den Abutmenthalter mit maximal 6 vorgefertigten Abutments vom Typ MEDENTIKA PreFace® bestücken.

Bearbeiten Sie ausschließlich PreFace® Abutments, die für den entsprechenden Bearbeitungstyp geeignet sind.

Mit dem MEDENTIKA Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 1 x Sechskant-Schraubendreher
  2. 1 x MEDENTIKA PreFace Abutmenthalter

Installation vorbereiten

Halten Sie bereit:

  • Feuchtes Tuch
  • Milder Reiniger
  1. Schließen Sie die Arbeitsraumtür.
  2. Um die Spindel in die Grundstellung zu fahren, wählen Sie das folgende Symbol in DentalCNC:
  3. Öffnen Sie die Arbeitsraumtür.
  4. Schalten Sie die Maschine am Hauptschalter aus.
  5. Trennen Sie die Maschine von der Stromquelle.
  6. Reinigen Sie den Arbeitsraum gründlich, insbesondere den Rohlingshalter.

Einspannen von MEDENTIKA PreFace® Abutments

Sie können PreFace® Abutments folgerndermaßen im Abutmenthalter einspannen:

  1. Lösen Sie die Schraube der gewünschten Abutmentposition und drücken Sie die Schraube vorsichtig in den PreFace® Abutmenthalter. Entfernen Sie die Schraube nicht.
    • Die entsprechende Abutmentposition ist offen.
ACHTUNG

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das PreFace® Abutment in den Halter, bis es richtig sitzt. Achten Sie auf die Positionierhilfen am jeweiligen Abutment (orange markiert) und in der Abutmentposition (blau markiert).

    Positionierhilfen des PreFace® Abutments (orange markiert) und des Halters (blau markiert)

  2. Ziehen Sie die entsprechende Schraube des PreFace® Abutmenthalters wieder an.
    • Das PreFace® Abutment ist eingespannt.

MEDENTIKA PreFace® Abutmenthalter installieren

  1. Setzen Sie das MEDENTIKA PreFace® Abutment in den MEDENTIKA PreFace® Abutmenthalter ein.
  2. Öffnen Sie die Arbeitsraumtür.
  3. Lockern Sie die 4 Schrauben, die den Fixierring am Rohlingshalter befestigen.
  4. Entfernen Sie den Fixierring, indem Sie ihn im Uhrzeigersinn drehen und nach oben ziehen.
  5. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
  6. Richten Sie den MEDENTIKA PreFace® Abutmenthalter richtig aus:
    • Die Nummern, die die Abutmentpositionen kennzeichnen, müssen nach oben zeigen.
    • Die Positionierhilfen müssen auf der linken Seite positioniert werden.
  7. Setzen Sie den MEDENTIKA PreFace® Abutmenthalter in den Rohlingshalter ein.

    MEDENTIKA PreFace® Abutmenthalter in den Rohlingshalter einsetzen

  8. Schrauben Sie den Fixierring mit dem mitgelieferten Drehmomentschlüssel fest.

Ziehen Sie die Schrauben fest an. Falls sich der Abutmenthalter während der Bearbeitung bewegt oder vibriert, kann das Ergebnis unbrauchbar werden.

Sie können den Abutmenthalter mit maximal 6 vorgefertigten Abutments vom Typ MEDENTIKA PreFace® bestücken.

Bearbeiten Sie ausschließlich PreFace® Abutments, die für den entsprechenden Bearbeitungstyp geeignet sind. Für die Nassbearbeitung von Titan PreFace® Abutments ist ein Durchflusssensor erforderlich.

Mit dem MEDENTIKA Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 1 x Sechskant-Schraubendreher
  2. 1 x MEDENTIKA PreFace Abutmenthalter

Einspannen von MEDENTIKA PreFace® Abutments

Sie können PreFace® Abutments folgerndermaßen im Abutmenthalter einspannen:

  1. Lösen Sie die Schraube der gewünschten Abutmentposition und drücken Sie die Schraube vorsichtig in den PreFace® Abutmenthalter. Entfernen Sie die Schraube nicht.
    • Die entsprechende Abutmentposition ist offen.
ACHTUNG

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das PreFace® Abutment in den Halter, bis es richtig sitzt. Achten Sie auf die Positionierhilfen am jeweiligen Abutment (orange markiert) und in der Abutmentposition (blau markiert).

    Positionierhilfen des PreFace® Abutments (orange markiert) und des Halters (blau markiert)

  2. Ziehen Sie die entsprechende Schraube des PreFace® Abutmenthalters wieder an.
    • Das PreFace® Abutment ist eingespannt.

MEDENTIKA PreFace® Abutmenthalter installieren

  1. Setzen Sie das MEDENTIKA PreFace® Abutment in den MEDENTIKA PreFace® Abutmenthalter ein.
  2. Wählen Sie einen leeren Platz im RohlingsmagazinGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. und bewegen Sie ihn auf die Wechselposition. Stellen Sie sicher, dass der Rohlingsmagazinplatz in DentalCNC verfügbar ist.
  3. Entnehmen Sie den leeren Rohlingsrahmen aus dem RohlingsmagazinGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..
  4. Richten Sie den MEDENTIKA PreFace® Abutmenthalter richtig aus:
    • Die Zahlen, die die Abutmentpositionen kennzeichnen, müssen in dieselbe Richtung zeigen, wie die Fixierbügel des Rohlingsrahmens.
  5. Setzen Sie den MEDENTIKA PreFace® Abutmenthalter in den Rohlingsrahmen ein.
  6. Befestigen Sie die Fixierbügel wieder.

    7. Ziehen Sie die Schrauben fest an. Falls sich der Abutmenthalter während der Bearbeitung bewegt oder vibriert, kann das Ergebnis unbrauchbar werden.

    Einsetzen des MEDENTIKA PreFace® Abutmenthalters in den Rohlingsrahmen

  7. Setzen Sie die Ronde oder den Blockhalter in die Wechselposition des Werkzeugmagazin ein. Stellen Sie sicher, dass der Rohlingsmagazinplatz in DentalCNC verfügbar ist.

Sie können den Abutmenthalter mit maximal 6 vorgefertigten Abutments vom Typ MEDENTIKA PreFace® bestücken.

Bearbeiten Sie ausschließlich PreFace® Abutments, die für den entsprechenden Bearbeitungstyp geeignet sind. Für die Nassbearbeitung von Titan PreFace® Abutments ist ein Durchflusssensor erforderlich.

Mit dem MEDENTIKA Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 1 x MEDENTIKA PreFace Abutmenthalter
  2. 1 x Sechskant-Schraubendreher

Einspannen von MEDENTIKA PreFace® Abutments

Sie können PreFace® Abutments folgerndermaßen im Abutmenthalter einspannen:

  1. Lösen Sie die Schraube der Abutmentposition, stellen Sie sicher, dass die Unterlegscheibe nicht herausfällt. Entfernen Sie die Schraube nicht.
    • Die entsprechende Abutmentposition ist offen.
ACHTUNG

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das PreFace® Abutment in den Halter, bis es richtig sitzt. Achten Sie auf die Positionierhilfen am jeweiligen Abutment (orange markiert) und in der Abutmentposition (blau markiert).

    Positionierhilfen des PreFace® Abutments (orange markiert) und des Halters (blau markiert)

  2. Ziehen Sie die entsprechende Schraube des PreFace® Abutmenthalters wieder an.
    • Das PreFace® Abutment ist eingespannt.

MEDENTIKA PreFace® Abutmenthalter installieren

  1. Setzen Sie das MEDENTIKA PreFace® Abutment in den MEDENTIKA PreFace® Abutmenthalter ein.
  2. Öffnen Sie die Arbeitsraumtür.
  3. Öffnen Sie die Spannzange des Rohlingshalters.
  4. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
  5. Richten Sie den MEDENTIKA PreFace® Abutmenthalter richtig aus:
    • Der Stift des Spannzangenfutters des Rohlingshalters muss in die Bohrung des eingesetzt werden MEDENTIKA PreFace® Abutmenthalter.
  6. Setzen Sie den MEDENTIKA PreFace® Abutmenthalter in den Rohlingshalter ein.

    MEDENTIKA PreFace® Abutmenthalter in den Rohlingshalter einsetzen

  7. Schieben Sie den MEDENTIKA PreFace® Abutmenthalter so weit wie möglich in den Rohlingshalter.
  8. Schließen Sie den Rohlingshalter.

Sie können den Abutmenthalter mit maximal 1 vorgefertigten Abutments vom Typ MEDENTIKA PreFace® bestücken.

Bearbeiten Sie ausschließlich PreFace® Abutments, die für die Nassbearbeitung geeignet sind.
