Gilt für: N4

MIT Pre-Mill® Abutmenthalter installieren und verwenden

Wie verwende ich MIT Pre-Mill® Abutments? Wie installiere ich den Halter für MIT Pre-Mill® Abutments?

Dieser Hilfeartikel beschreibt, wie Sie den Abutmenthalter für MIT Pre-Mill® Abutments installieren und verwenden. Der MIT Pre-Mill® Abutmenthalter ist für die N4 verfügbar.

Nicht jede Version von DentalCAM & DentalCNC unterstützt alle Abutmenthalter. Empfehlung: Aktualisieren Sie auf die neueste Version für maximale Kompatibilität.

Installation vorbereiten

Halten Sie bereit:

  • Feuchtes Tuch
  • Milder Reiniger
  1. Schließen Sie die Arbeitsraumtür.
  2. Um die Spindel in die Grundstellung zu fahren, wählen Sie das folgende Symbol in DentalCNC:
  3. Öffnen Sie die Arbeitsraumtür.
  4. Schalten Sie die Maschine am Hauptschalter aus.
  5. Trennen Sie die Maschine von der Stromquelle.
  6. Reinigen Sie den Arbeitsraum gründlich, insbesondere den Rohlingshalter.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

N4

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 1 x MIT Pre-Mill Abutmenthalter
  2. 2 x Zylinderschraube (M4 x 30)
  3. 1 x Kugelkopf-Sechskant-Schraubendreher

MIT Pre-Mill® Abutmenthalter und Abutments installieren

Mit dem MIT Dentium Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Abutmenthalter installieren

MIT Pre-Mill® Abutmenthalter installieren

  1. Öffnen Sie die Arbeitsraumtür.
  2. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.

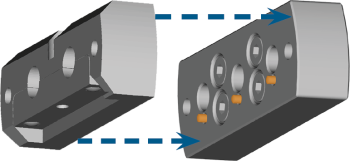

  3. Richten Sie den MIT Pre-Mill® Abutmenthalter richtig aus:
    • Die 3 Positionierstifte müssen in die Bohrungen des eingesetzt werden MIT Pre-Mill® Abutmenthalter.

  4. Setzen Sie den MIT Pre-Mill® Abutmenthalter in den Rohlingshalter ein.

    5. MIT Pre-Mill® Abutmenthalter in den Rohlingshalter einsetzen

  5. Schieben Sie den MIT Pre-Mill® Abutmenthalter so weit wie möglich in den Rohlingshalter.
  6. Um den MIT Pre-Mill® Abutmenthalter zu fixieren, schrauben Sie die 2 Zylinderschrauben mit dem mitgelieferten Inbusschlüssel in den Rohlingshalter ein.

Sie können den Abutmenthalter mit maximal 2 vorgefertigten Abutments vom Typ MIT Pre-Mill® bestücken.

Bearbeiten Sie ausschließlich Pre-mill® Abutments, die für die Nassbearbeitung geeignet sind.

Einspannen von MIT Pre-Mill® Abutments

Sie können Pre-mill® Abutments folgerndermaßen im Abutmenthalter einspannen:

  1. Lösen Sie die Schraube des Pre-mill® Abutmenthalters. Drücken Sie die Schraube nach unten, um den Abstand zwischen den beiden Teilen des Pre-mill® Abutmenthalters zu vergrößern.
    • Die entsprechende Abutmentposition ist offen.
ACHTUNG

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das Pre-mill® Abutment in den Halter, bis es richtig sitzt. Achten Sie auf die Positionierhilfen am jeweiligen Abutment (orange markiert) und in der Abutmentposition (blau markiert).

    Positionierhilfen des Pre-mill® Abutments (orange markiert) und des Halters (blau markiert)

    • Wenn das Abutment korrekt positioniert ist, befinden sich die Markierungen in einer Linie mit der Fuge zwischen den 2 Teilen des Abutmenthalters.

      Richtige Positionierung des Pre-mill® Abutments

  2. Ziehen Sie die entsprechende Schraube des Pre-mill® Abutmenthalters wieder an.
    • Das Pre-mill® Abutment ist eingespannt.
