Gilt für: N4

DENRACLE Pre-milled Abutmenthalter installieren und verwenden

Wie verwende ich DENRACLE Pre-milled Rohlinge? Wie installiere ich den Halter für DENRACLE Pre-milled Abutments?

Dieser Hilfeartikel beschreibt, wie Sie den Abutmenthalter für DENRACLE Pre-milled Abutments installieren und verwenden. Der DENRACLE Pre-milled Abutmenthalter ist für folgende Maschinen verfügbar:

  • N4

Nicht jede Version von DentalCAM & DentalCNC unterstützt alle Abutmenthalter. Empfehlung: Aktualisieren Sie auf die neueste Version für maximale Kompatibilität.

Installation vorbereiten

Halten Sie bereit:

  • Feuchtes Tuch
  • Milder Reiniger
  1. Schließen Sie die Arbeitsraumtür.
  2. Um die Spindel in die Grundstellung zu fahren, wählen Sie das folgende Symbol in DentalCNC:
  3. Öffnen Sie die Arbeitsraumtür.
  4. Schalten Sie die Maschine am Hauptschalter aus.
  5. Trennen Sie die Maschine von der Stromquelle.
  6. Reinigen Sie den Arbeitsraum gründlich, insbesondere den Rohlingshalter.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

N4

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 2 x Zylinderschraube (M4 x 25)
  2. 1 x DENRACLE Pre-milled Abutmenthalter
  3. 1 x Inbusschlüssel

DENRACLE Pre-milled Abutmenthalter und Abutments installieren

Mit dem DENRACLE Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

DENRACLE Pre-milled Abutmenthalter installieren

  1. Öffnen Sie die Arbeitsraumtür.
  2. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.

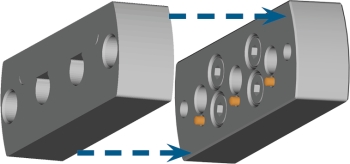

  3. Richten Sie den DENRACLE Pre-milled Abutmenthalter richtig aus:
    • Die 3 Positionierstifte müssen in die Bohrungen des eingesetzt werden DENRACLE Pre-milled Abutmenthalter.
  4. Setzen Sie den DENRACLE Pre-milled Abutmenthalter in den Rohlingshalter ein.

    Setzen Sie den DENRACLE Pre-milled Abutmenthalter in den Rohlingshalter ein

  5. Schieben Sie den DENRACLE Pre-milled Abutmenthalter so weit wie möglich in den Rohlingshalter.
  6. Um den DENRACLE Pre-milled Abutmenthalter zu fixieren, schrauben Sie die 2 Zylinderschrauben mit dem mitgelieferten Inbusschlüssel in den Rohlingshalter ein.

Sie können den Abutmenthalter mit maximal 2 vorgefertigten Abutments vom Typ DENRACLE Pre-milled bestücken.

Bearbeiten Sie ausschließlich PreFace Abutments, die für die Nassbearbeitung geeignet sind.

Einspannen von DENRACLE Pre-milled Abutments

Sie können PreFace Abutments folgendermaßen im Abutmenthalter einspannen:

  1. Lösen Sie die Schraube der gewünschten Abutmentposition. Entfernen Sie die Schraube nicht.
    • Die entsprechende Abutmentposition ist offen.
ACHTUNG

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das PreFace Abutment in den Halter, bis es richtig sitzt. Die Basis des Abutments muss mit seinem flachen Teil (blau markiert) in Richtung der Schraube der Abutmentposition zeigen (orange markiert).

    Positionierhilfen des PreFace Abutments (blau markiert) und des Halters (orange markiert)

  2. Ziehen Sie die entsprechende Schraube des PreFace Abutmenthalters wieder an.
    • Das PreFace Abutment ist eingespannt.
