Maschinenüberblick

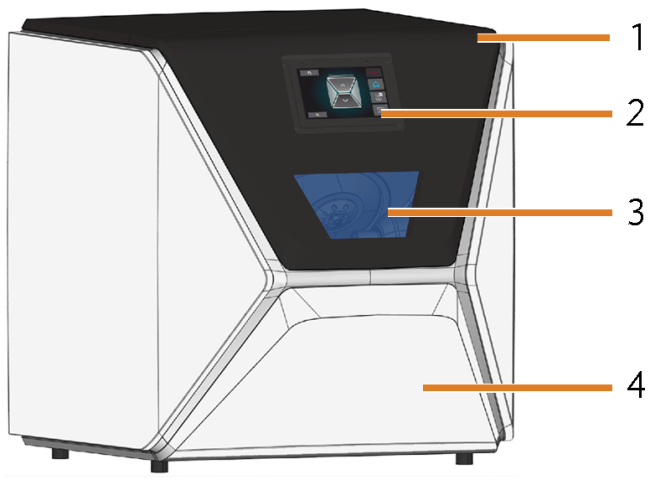

Vorderseite der Maschine



  1. Arbeitsraumtür
  2. Touchscreen zur Steuerung der Maschine
  3. Sichtfenster zum Arbeitsraum
  4. Kombischublade

Rückseite der Maschine

Maschinen ab Seriennummer Z4ID4... werden mit einem externen CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. geliefert. Maschinen mit Seriennummer Z4ID2... + Z4ID3... können mit einem externen CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. nachgerüstet werden. Der externe CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. ist leistungsfähiger und leichter zugänglich. Die Bearbeitung mit der Maschine ändert sich dadurch nicht.

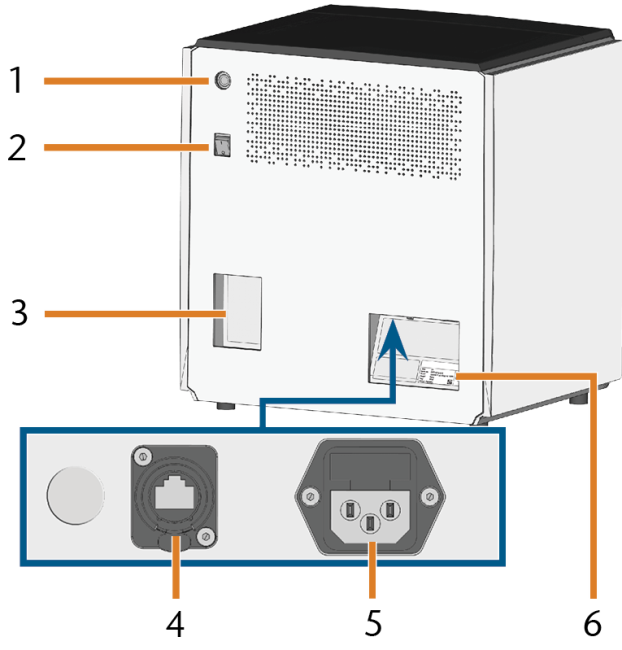

Maschinen mit internem CAM-Rechner



  1. Startknopf
  2. Hauptschalter
  3. CAM-Rechner-Panel
  4. Netzwerkanschluss (Ethernet RJ-45)
  5. Stromanschluss
  6. Typenschild

CAM-Rechner-Panel interner CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen.

  1. HDMI 1.4b-Port
  2. USB 2.0-Port mit WiFi-Gerät

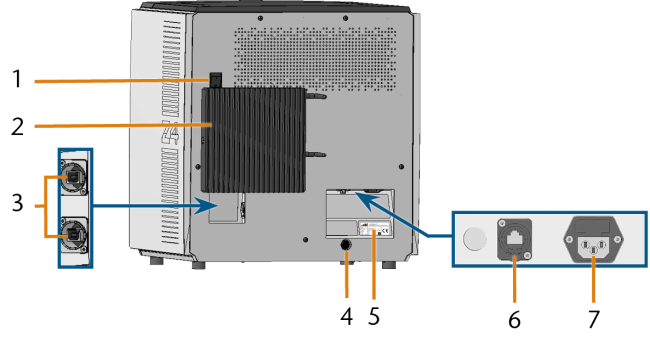

Maschinen mit externem CAM-Rechner

Maschinen ab 08/2022 und nachgerüstete Maschinen

  1. Hauptschalter
  2. CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen.
  3. USB-Anschluss 2.0 Typ B
  4. Öffnung für Notentriegelung Schublade
  5. Typenschild
  6. Netzwerkanschluss (Ethernet RJ-45)
  7. Stromanschluss

Die Maschinen werden mit unterschiedlichen Varianten des CAM-RechnersGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. ausgeliefert. Folgen Sie den Angaben für Ihre Variante.

Variante 1

Anschlüsse CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen.

  1. Startknopf
  2. Stromanschluss
  3. Netzwerkanschluss (Ethernet RJ-45)
  4. DP 1.2
  5. WLAN-Antenne
  6. Netzwerkanschluss (Ethernet RJ-45)
  7. USB-Anschluss 2.0 Typ A
  8. WLAN-Antenne

Variante 2

Anschlüsse CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen.

  1. Startknopf
  2. Stromanschluss
  3. HDMI-Port 1.4
  4. DP 1.2
  5. Netzwerkanschluss (Ethernet RJ-45)
  6. USB-Anschluss 3.1 Gen 1
  7. USB-Anschluss 2.0 Typ A

Touchscreen

Der Bildschirm Ihrer Arbeitsraumtür reagiert auf Berührung. Sie können mit ihm die Maschine steuern, indem Sie Symbole auf der Benutzeroberfläche anwählen sowie Informationen über Aufträge, Werkzeuge und den Maschinenstatus erhalten.

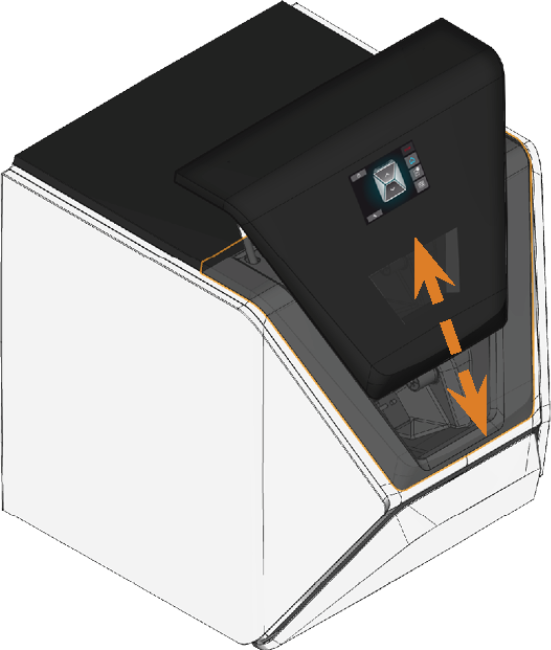

Arbeitsraumtür

Die Arbeitsraumtür verschließt den Arbeitsraum und schützt so den Benutzer während des Betriebs vor Verletzungen.

Die Arbeitsraumtür ist elektrisch betrieben. Sie können die Tür über den Touchscreen oder mit DentalCNC öffnen und schließen. Sie können die Tür nicht öffnen, wenn die Maschine ausgeschaltet ist oder wenn die Achsen verfahren.



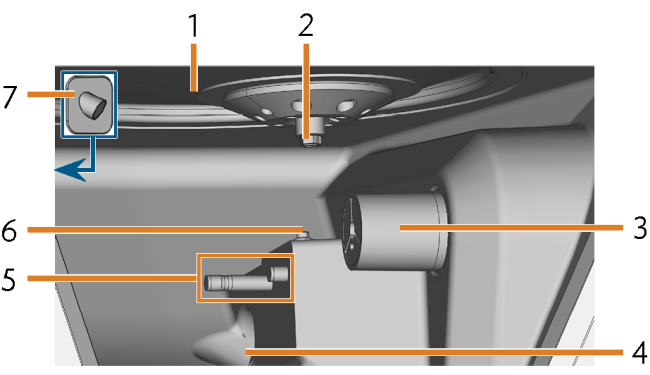

Arbeitsraum



  1. Faltenbalg / Düsenplatte
  2. Spindel mit Spannzange für die Aufnahme von Werkzeugen
  3. Rohlingshalter (mit Spannzange); Drehachse A
  4. Auslass für die Kühlflüssigkeit
  5. Werkzeugmagazinhalter
  6. Messtaster
  7. Webcam

Farben der Arbeitsraumbeleuchtung

Farbe

Status

Arbeitsraumtür

Weiß

Die Maschine ist betriebsbereit.

entsperrt

Blau

Die Maschine arbeitet.

gesperrt

Rot

Eine Maschinenstörung ist aufgetreten.

gesperrt

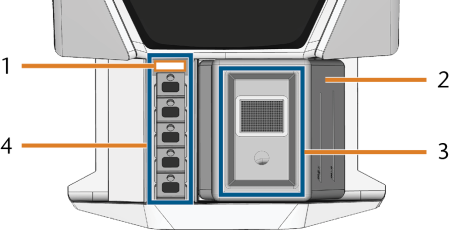

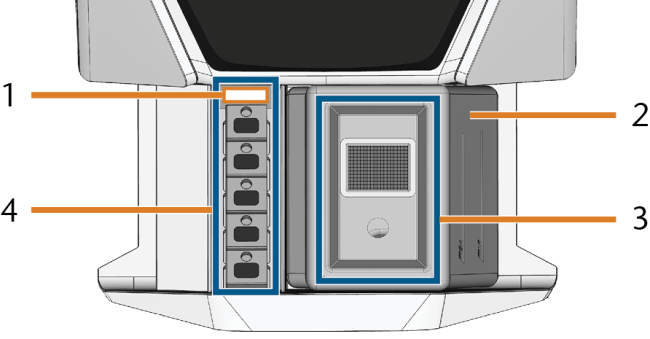

Kombischublade

Die Kombischublade beinhaltet den Kühlflüssigkeitsbehälter und bis zu 5 Werkzeugmagazine. Sie entriegeln die Mehrzweckschublade über den Touchscreen und ziehen sie dann manuell heraus.



  1. Seriennummer der Maschine
  2. Kühlflüssigkeitsbehälter
  3. Abdeckung des Kühlflüssigkeitsbehälters mit Siebkorb
  4. Fach für Werkzeugmagazine

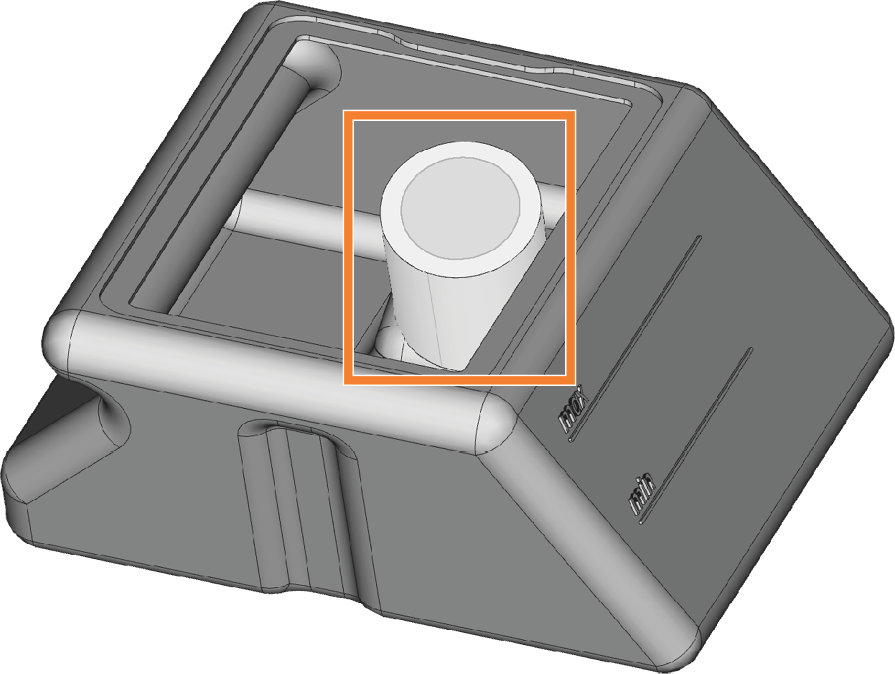

Kühlflüssigkeitsfilter

Der Kühlflüssigkeitsfilter befindet sich im Kühlflüssigkeitsbehälter.



Benötigte Rechnerhardware und -software

Diese Maschine ist für einen integrierten CAD / CAM-Workflow konzipiert, mit dem Sie Restaurationen unter Verwendung der folgenden Komponenten herstellen:

*nicht mitgeliefert

Sie verwenden den Touchscreen für den Standardbetrieb und die Grundwartung.

Wenn Sie keinen integrierten CAD / CAM-Workflow verwenden, müssen Sie auf Windows® auf dem CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. zugreifen, um direkt mit DentalCAM & DentalCNC zu arbeiten.

Typenschild und Seriennummer

Das Typenschild der Maschine enthält Angaben zur Identifikation wie etwa die Seriennummer. Sie finden das Typenschild und die Seriennummer der Maschine an der folgenden Stelle: Rückseite der Maschine
