Gilt für: Z4

Maschine reinigen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

ACHTUNG

Beschädigung an den Linearführungen oder der Spindel bei Reinigung mit Druckluft

Wenn Sie den Arbeitsraum mit Druckluft reinigen, können Späne an empfindliche Komponenten wie die Linearführungen oder die Spindellager gelangen.

  • Reinigen Sie den Arbeitsraum niemals mit Druckluft.

Die Reinigung des Arbeitsraums umfasst folgende Komponenten:

  • Messtaster
  • Rohlingshalter
  • Sichtfenster
  • Webcam
  • Werkzeugmagazine
  • Werkzeugmagazinhalter
  • Düsenplatte

Diese Komponenten haben unterschiedliche Wartungsintervalle gemäß der Wartungstabelle. Deshalb führen Sie je nach Komponenten, die gereinigt werden müssen, eine tägliche oder wöchentliche Reinigung des Arbeitsraums durch.

  • Wenn Sie die wöchentliche Reinigung durchführen, führen Sie auch eine tägliche Reinigung durch.

Tägliche Reinigung durchführen

Wir empfehlen, den Arbeitsraum nach allen anderen Wartungsaufgaben zu reinigen.

Lassen Sie kein zusätzliches Wasser in den Arbeitsraum fließen. Der Kühlflüssigkeitsbehälter kann überlaufen.

  1. Halten Sie bereit:
    • Ein feuchtes Tuch
    • Einen milden Reiniger (optional)
    • Einen Staubsauger
    • Reinigungspinsel für den Rohlingshalter
  2. Öffnen Sie die Arbeitsraumtür.
  3. Entfernen Sie das Werkzeugmagazin aus dem Arbeitsraum und reinigen Sie es mit dem feuchten Tuch.
  4. Reinigen Sie alle Flächen und Spalten im Arbeitsraum gründlich mit dem feuchten Tuch. Verwenden Sie bei Bedarf einen milden Reiniger.
  5. Saugen Sie aus 3 cm Entfernung alle Bearbeitungsrückstände vom Messtaster ab.

  6. Wechseln Sie die Kühlflüssigkeit. Kühlflüssigkeit wechseln und den Kühlflüssigkeitsbehälter reinigen

Düsenplatte reinigen

Sie reinigen die Öffnungen in der Düsenplatte jedes Mal, wenn Sie die Spannzange reinigen.

  1. Halten Sie die Interdentalbürste bereit.
  2. Bewegen Sie die Achsen in die Reinigungsposition, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.
  3. Öffnen Sie die Arbeitsraumtür.

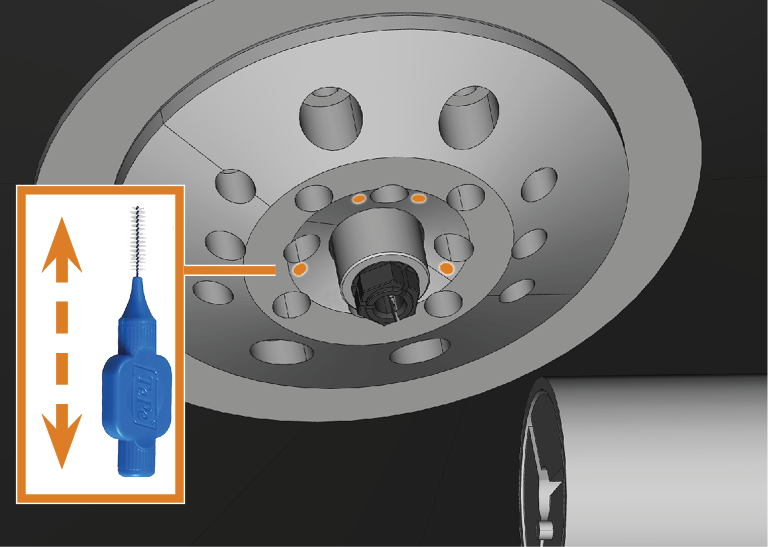

  4. Reinigen Sie die kleineren Öffnungen im inneren Bereich der Düsenplatte. Bewegen Sie die Bürste dabei auf und ab.

    (Die Anzahl der Düsen in Ihrer Maschine kann abweichen)

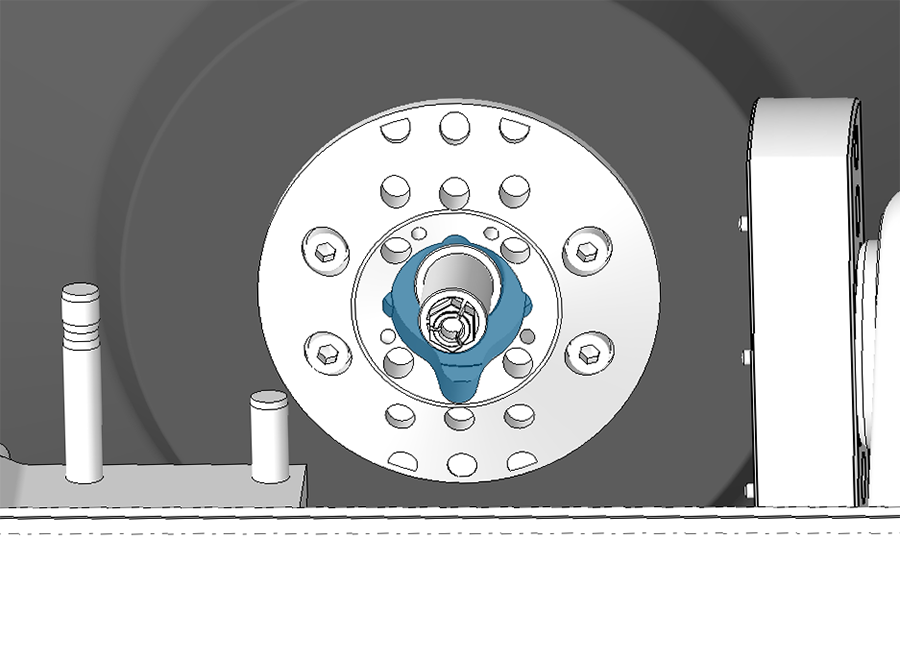

  5. Reinigen Sie den Bereich um die Spannzange mit einem Pinsel.



Bei Bedarf tragen Sie Wasser mit etwas Reiniger auf die Flächen auf und lassen es einige Minuten einwirken.

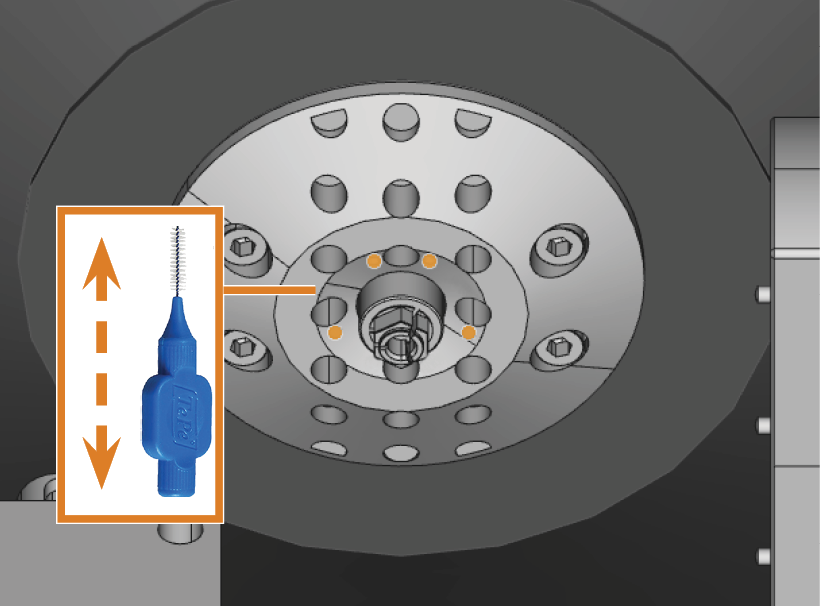

Düsen orange markiert (die Anzahl der Düsen in Ihrer Maschine kann abweichen)

Wöchentliche Reinigung durchführen

  1. Halten Sie bereit: Die Reinigungsbürste für den Rohlingshalter
  2. Entfernen Sie das Werkzeugmagazin aus dem Arbeitsraum. Reinigen Sie es mit dem Tuch und der Bürste.
  3. Öffnen Sie die Kombischublade. Reinigen Sie die übrigen Werkzeugmagazine.
  4. Reinigen Sie den Rohlingshalter mit der entsprechenden Bürste.

    5.

    1. Werkzeugmagazinhalter
    2. Messtaster mit Schutzkäfig (orange markiert)
    3. Rohlingshalter

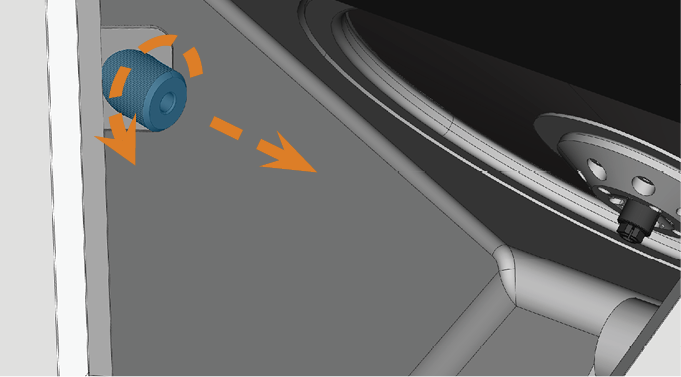

  5. Schrauben Sie die Schutzhülse von der Webcam ab und reinigen Sie diese mit einem trockenen Tuch von innen.

    6.

  6. Reinigen Sie die Kamera mit einem feuchten Tuch. Schrauben Sie die Schutzhülse auf.
  7. Reinigen Sie den Werkzeugmagazinhalter gründlich.
  8. Fetten Sie die Stifte des Werkzeugmagazinhalters mit Spannzangenfett leicht ein.
  9. Um das Spannzangenfett in die Löcher aller Werkzeugmagazine aufzutragen, montieren und entfernen Sie einmal alle Werkzeugmagazine.
  10. Reinigen Sie das Gehäuse. Gehäuse reinigen
