Spannzange des Rohlingshalters reinigen
Schauen Sie sich das Video an
YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung
Beschädigung des Blockhalters bei Verwendung des falschen Drehmoment-Schraubendrehers oder beim Durchführen der Wartung bei ausgeschalteter Maschine
Wenn Sie einen anderen Drehmoment-Schraubendreher als den mitgelieferten verwenden, oder wenn Sie die Wartung bei ausgeschalteter Maschine durchführen, kann der Blockhalter beschädigt werden.
- Stellen Sie sicher, dass die Maschine während der gesamten Reparatur eingeschaltet ist.
- Verwenden Sie nur den mitgelieferten Drehmoment-Schraubendreher.
- Stellen Sie sicher, dass das Drehmoment maximal 1,8 Nm beträgt.
Das Schmierfett für die Spannzange der Spindel und für die Spannzange des Rohlingshalters ist dasselbe.
- Halten Sie bereit:

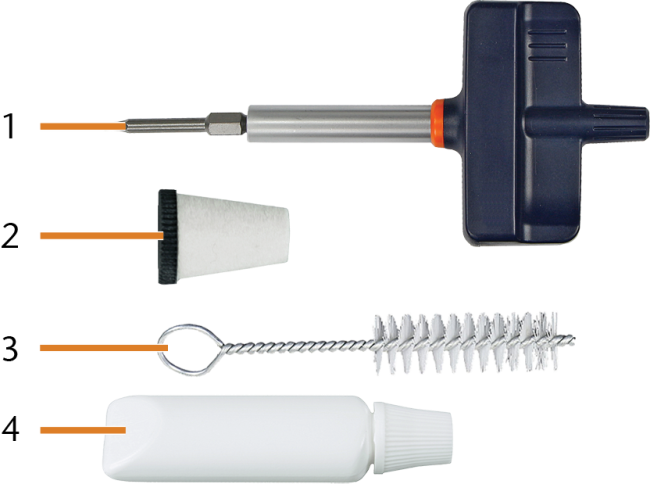

- Blockhalter-Service-Set
- Spannzangenfett
- Drehmoment-Schraubendreher (1,8 Nm)
- Reinigungskegel
- Reinigungsbürste
- Tube Spannzangenfett
- Schalten Sie die Maschine am Hauptschalter ein.
- Öffnen Sie die Arbeitsraumtür.
-
Führen Sie den Einsatz des Drehmoment-Inbusschlüssels in die Spannzange ein und halten Sie ihn fest.
-
Setzen Sie den Drehmoment-Inbusschlüssel auf den Einsatz und entfernen Sie die Schraube.
-
Entfernen Sie die Spannzange aus dem Rohlingshalter.
-
- Reinigen Sie den Innenkegel des Rohlingshalters mit dem Reinigungskegel des Service-Sets.
- Reinigen Sie die Spannzange mit der Bürste des Service-Sets.
- Reinigen Sie die Außenseite der Spannzange.
- Stellen Sie vor dem Auftragen des Fettes sicher, dass die Spannzange perfekt sauber ist.
- Achten Sie darauf, dass kein Fett in die Längsschlitze der Spannzange gelangt.
- Verwenden Sie nur eine sehr kleine Menge Fett, die weniger als die Stecknadelkopfgröße beträgt.
- Benutzen Sie nur das mitgelieferte Spannzangenfett des Service-Sets.
- Fetten Sie die Spannzange. Tragen Sie Fett ausschließlich auf die konische Fläche (blau markiert) der Spannzange auf. Halten Sie den Schlitz (rot markiert) fettfrei.
- Prüfen Sie den Zustand der Befestigungsschraube und ersetzen Sie diese bei Bedarf durch eine Ersatzschraube.
- Schieben Sie die Spannzange mit Befestigungsschraube so weit wie möglich in den Rohlingshalter. Drehen Sie die Spannzange, bis sie einrastet und fest sitzt. Abhängig von der Position müssen Sie die Spannzange um bis zu 360° drehen.
- Führen Sie den Einsatz des Drehmoment-Inbusschlüssels in die Spannzange ein und halten Sie ihn fest.
- Setzen Sie den Drehmoment-Inbusschlüssel auf den Einsatz und schrauben Sie die Schraube fest.
Beschädigung der Spannzange bei falschem oder falsch aufgetragenem Fett
Wenn Sie für die Spindel ungeeignetes Fett verwenden oder Fett in die Längsschlitze der Spannzange gelangt, kann die Spindel beschädigt werden.
