Gilt für: Z4

Spannzange des Rohlingshalters und die Befestigungsschraube tauschen

Wie tausche ich die Spannzange des Rohlingshalters? Wie tausche ich die Befestigungsschraube der Spannzange im Rohlingshalter?

Übersicht Ersatzteil

Artikel 240210: 1 x Spannzange des Rohlingshalters; 3 x Befestigungsschraube für die Spannzange des Rohlingshalters

Artikel 248620: 3 x Befestigungsschraube für die Spannzange des Rohlingshalters

Austausch vorbereiten

  1. Halten Sie neben dem vhf-Servicekoffer noch folgende Gegenstände bereit:
    • Blockhalter-Service-Set
    • Spannzangenfett
  2. Schalten Sie die Maschine am Hauptschalter ein.
  3. Öffnen Sie die Arbeitsraumtür.

Spannzange des Rohlingshalters und Befestigungsschraube ersetzen

Es gibt 2 Fälle:

  • Die Befestigungsschraube ist abgenutzt, aber die Spannzange ist noch in gutem ZustandIn diesem Fall bauen Sie die Spannzange aus und setzen sie mit einer neuen Befestigungsschraube wieder ein.
  • Die Spannzange ist abgenutztIn diesem Fall tauschen Sie die Spannzange gegen ein Ersatzteil mit neuer Befestigungsschraube aus.
  • Verwenden Sie beim Einbau einer Ersatzspannzange immer eine neue Befestigungsschraube, die mit dem Ersatzteil geliefert wurde.
ACHTUNG

Beschädigung des Blockhalters bei Verwendung des falschen Drehmoment-Schraubendrehers oder beim Durchführen der Wartung bei ausgeschalteter Maschine

Wenn Sie einen anderen Drehmoment-Schraubendreher als den mitgelieferten verwenden, oder wenn Sie die Wartung bei ausgeschalteter Maschine durchführen, kann der Blockhalter beschädigt werden.

  • Stellen Sie sicher, dass die Maschine während der gesamten Reparatur eingeschaltet ist.
  • Verwenden Sie nur den mitgelieferten Drehmoment-Schraubendreher.
  • Stellen Sie sicher, dass das Drehmoment maximal 1,8 Nm beträgt.

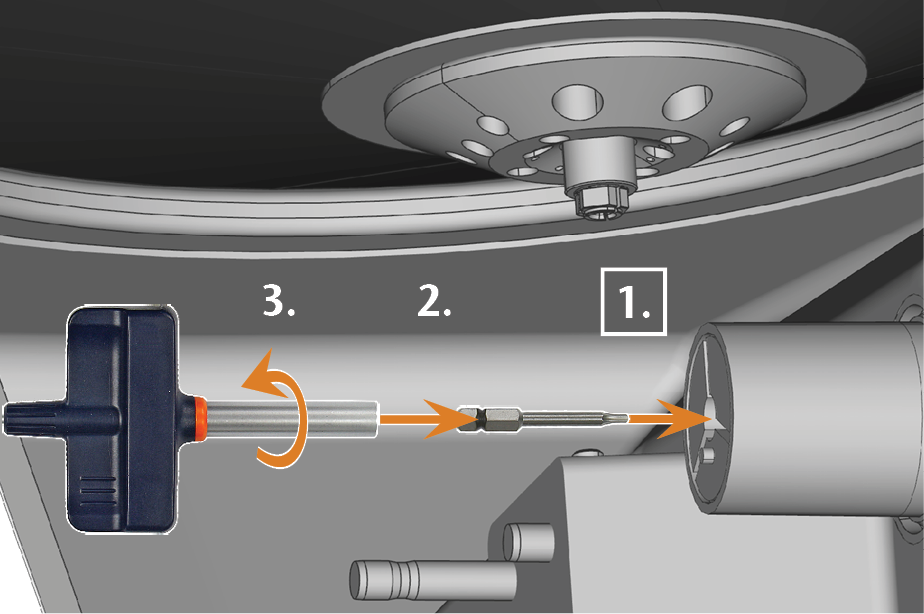

  1. Führen Sie den Einsatz des Drehmoment-Inbusschlüssels in die Spannzange ein und halten Sie ihn fest.
  2. Setzen Sie den Drehmoment-Inbusschlüssel auf den Einsatz und lösen Sie die Schraube, indem Sie den Drehmoment-Inbusschlüssel drehen.

    3.

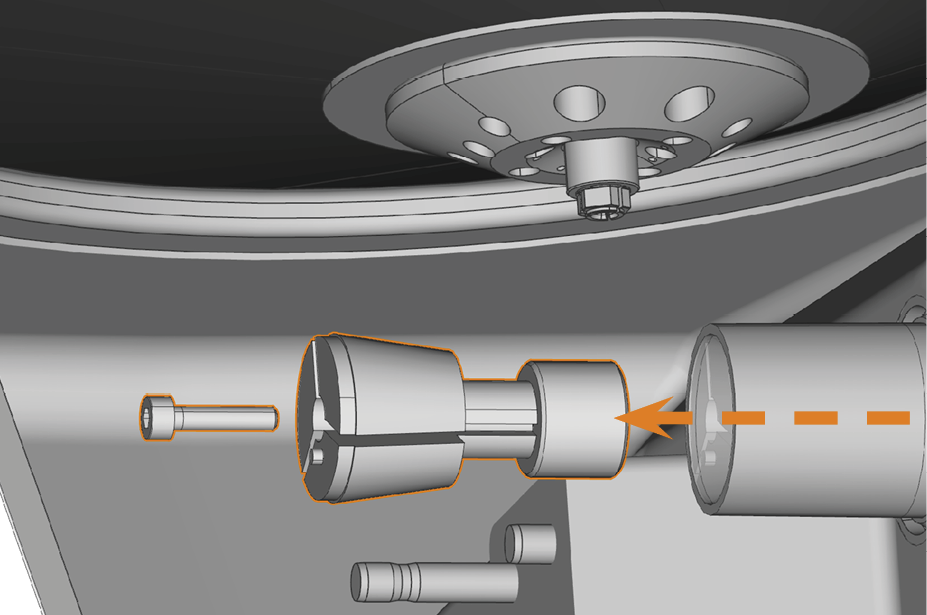

  3. Entfernen Sie die Spannzange und die Schraube aus dem Rohlingshalter. Entsorgen Sie die Schraube.

    4.

  4. Reinigen Sie den Innenkegel des Rohlingshalters mit dem Reinigungskegel des Service-Sets.
    • Sie haben die Spannzange des Rohlingshalters erfolgreich ausgebaut.

Sie können entweder die Ersatzspannzange oder die vorhandene Spannzange installieren, wenn diese nicht abgenutzt ist.

  1. Verwenden Sie beim Einbau einer Ersatzspannzange immer eine neue Befestigungsschraube, die mit dem Ersatzteil geliefert wurde.
  2. Wenn Sie die vorhandene Spannzange weiterhin verwenden möchten, reinigen und fetten Sie diese Spannzange wie in der Betriebsanleitung der Maschine beschrieben.
  3. Schieben Sie die Spannzange inklusive der neuen Befestigungsschraube so weit wie möglich in den Rohlingshalter.

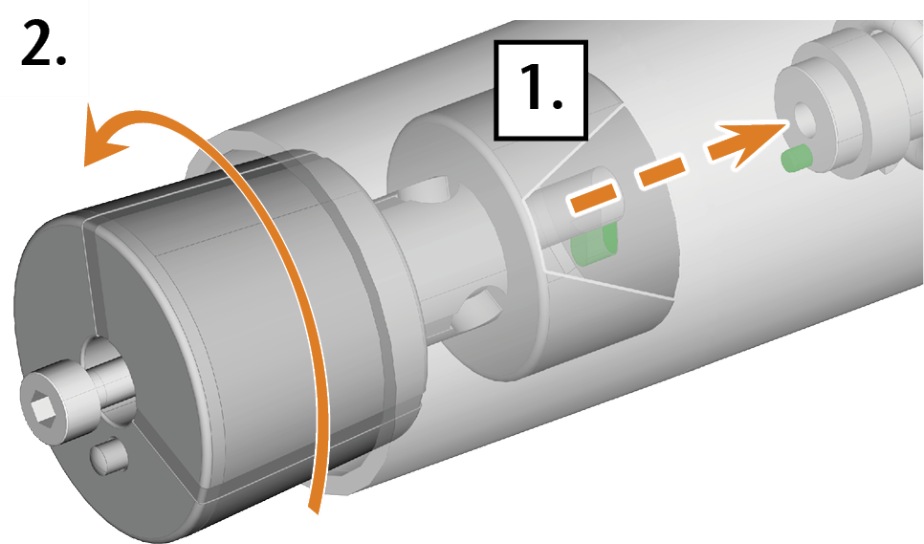

  4. Drehen Sie die Spannzange, bis sie einrastet und fest sitzt. Abhängig von der Position müssen Sie die Spannzange um bis zu 360° drehen.

    5.

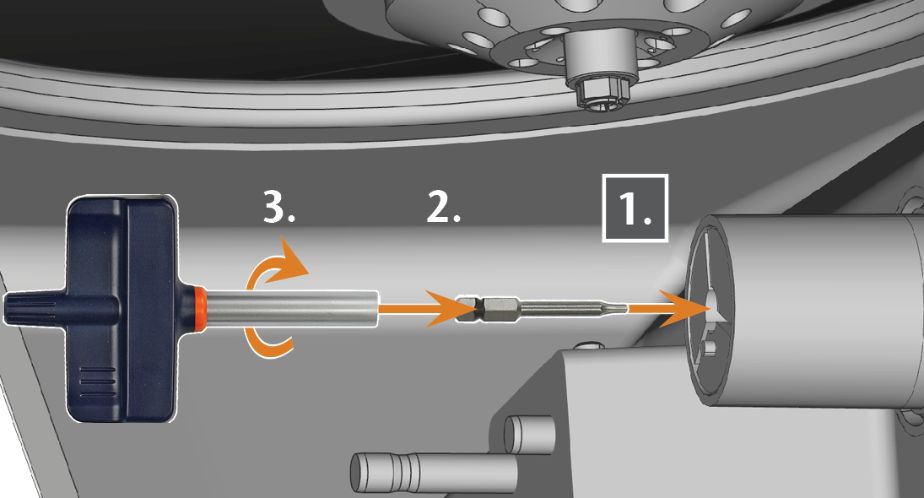

  5. Führen Sie den Einsatz des Drehmoment-Inbusschlüssels in die Spannzange ein und halten Sie ihn fest.
  6. Setzen Sie den Drehmoment-Inbusschlüssel auf den Einsatz und befestigen Sie die Schraube, indem Sie den Drehmoment-Inbusschlüssel drehen.

    7.

    • Sie haben die Spannzange des Rohlingshalters erfolgreich installiert.
