Gilt für: S5

Maschinenüberblick

Mit Ihrer S5 bearbeiten Sie Rohlinge aus unterschiedlichen Materialien, um hochwertige Arbeiten für den Dentalbereich zu erstellen. Eine Liste der Materialien, die Sie mit der Maschine bearbeiten können, finden Sie in der Fertigungssoftware Ausdruck für das Softwarepaket aus DentalCAM und DentalCNC..

Der Rohlingswechsler der S5 ermöglicht die Verarbeitung von bis zu 8 Aufträgen nacheinander, ohne jeden Auftrag manuell starten zu müssen.

Die Maschine ist für die Nass- und Trockenbearbeitung ausgelegt.

Bei der Nassbearbeitung werden die Werkzeuge und Rohlinge ständig durch eine Kühlflüssigkeit gekühlt.

Bei der Trockenbearbeitung reduziert unser Anti-Verschmutzungskonzept die Verschmutzung empfindlicher Maschinenteile.

Nassbearbeitung erfordert das optionale vhf-Nass-Schleif-Modul. Das Nass-Schleif-Modul und der benötigte Kühlschmierstoff Tec Liquid Pro sind beim Kundendienst erhältlich.

Vorderseite der Maschine

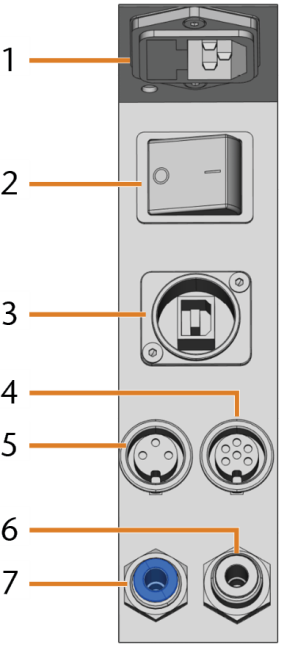

Anschlusspanel

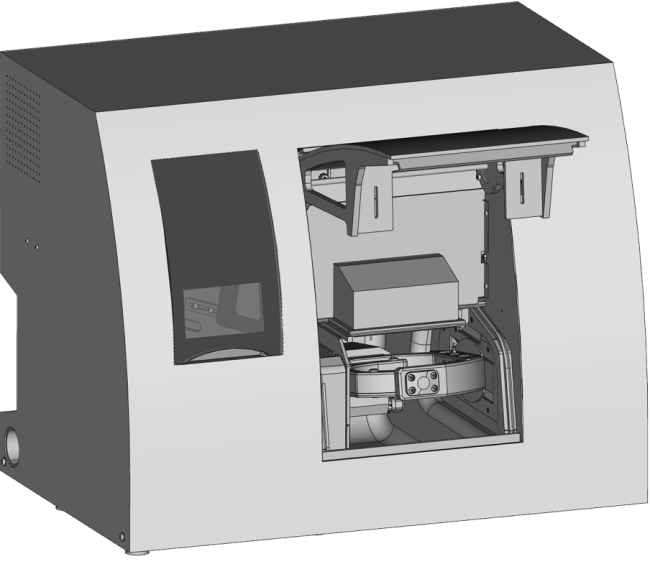

Arbeitsraumtür

Die Arbeitsraumtür verschließt den Arbeitsraum und schützt so den Benutzer während des Betriebs vor Verletzungen. Sie können die Arbeitsraumtür manuell öffnen und schließen.

Sie können die Tür nicht öffnen, wenn die Maschine ausgeschaltet ist oder wenn die Achsen verfahren.

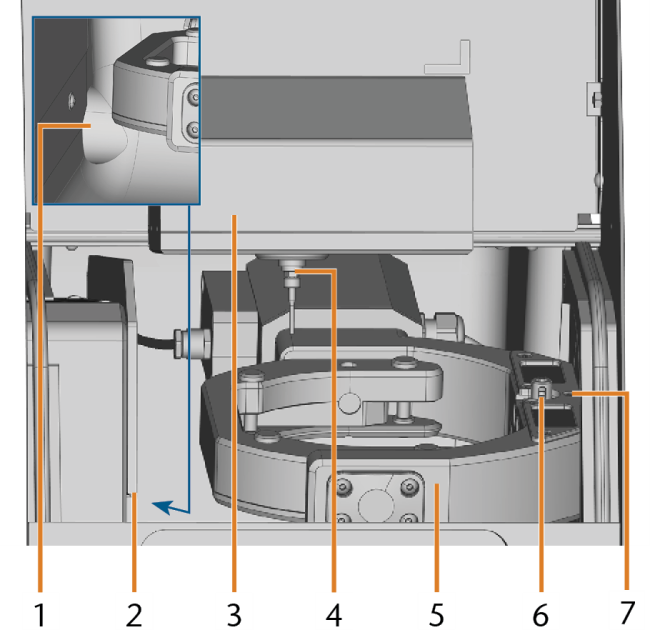

Arbeitsraum

Sie können Rohlinge und Werkzeuge in den Arbeitsraum einsetzen. Dort bearbeitet die Maschine die Rohlinge.

Farben der Arbeitsraumbeleuchtung

Farbe	Status	Arbeitsraumtür
Weiß	Die Maschine ist betriebsbereit.	entsperrt
Blau	Die Maschine arbeitet.	gesperrt
Rot	Eine Maschinenstörung ist aufgetreten.	gesperrt

Rohlingsmagazin

Das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. ist der Teil des Rohlingswechslers, in dem Sie die Rohlinge einsetzen, die Sie bearbeiten möchten. Der Rohlingswechsler lädt und entlädt die Rohlinge automatisch in und aus dem Arbeitsraum. Die Maschine kann mit bis zu 8 Rohlingen bestückt werden.

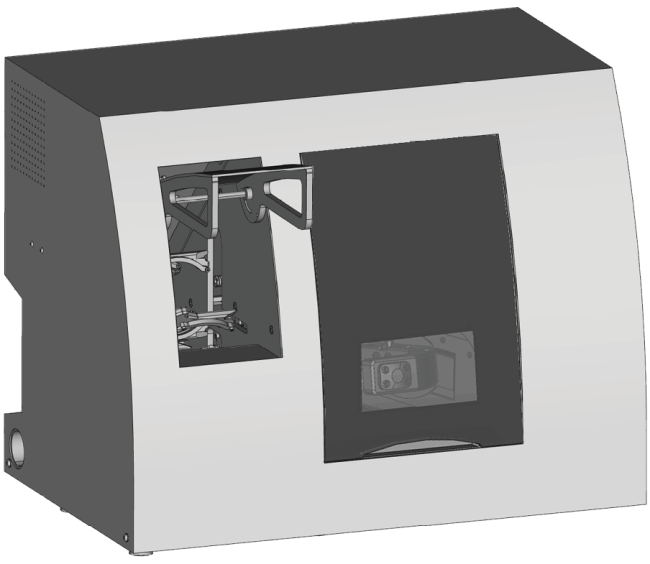

Die Rohlingsmagazintür verschließt das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. und schützt so den Benutzer während des Betriebs vor Verletzungen. Der Rohlingswechsler arbeitet nur wenn die Rohlingsmagazintür geschlossen ist. Sie können die Rohlingsmagazintür manuell öffnen und schließen.

CAM-Rechner

Um mit der Maschine zu arbeiten, verwenden Sie einen Windows®-Rechner („CAM-Rechner Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen.“) und speziell dafür entwickelte Software („Fertigungssoftware Ausdruck für das Softwarepaket aus DentalCAM und DentalCNC.”). Die Fertigungssoftware Ausdruck für das Softwarepaket aus DentalCAM und DentalCNC. besteht aus den folgenden Komponenten:

• DentalCAMEine CAM Anwendung, um virtuelle Rohlinge („Aufträge“) zu erstellen und zu berechnen
• DentalCNCEine CNC Anwendung, um Aufträge zu bearbeiten und die Maschine zu warten.

Zur Erstellung und Gestaltung der Dentalarbeiten benötigen Sie zusätzlich ein CAD-Programm (separat im Fachhandel erhältlich).

Sie möchten vielleicht die Übersicht über den Workflow von DentalCAM und DentalCNC lesen.

Typenschild und Seriennummer

Das Typenschild der Maschine enthält Angaben zur Identifikation wie etwa die Seriennummer. Sie finden das Typenschild und die Seriennummer der Maschine an der folgenden Stelle:  Vorderseite der Maschine

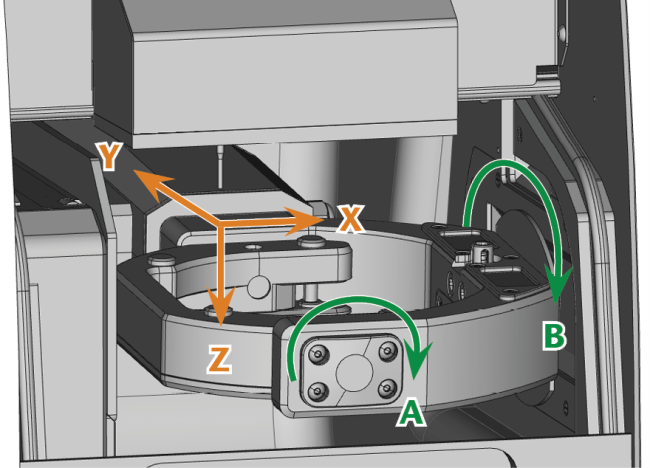

Achsen

Diese Maschine hat 5 Achsen: 3 Linearachsen und 2 Drehachsen.
