Rohlinge einspannen und entfernen

Der Workflow für die Restaurationserstellung ist folgendermaßen:

Die Maschine kann die folgenden Rohlinge verarbeiten:

• Ronden mit einem Durchmesser von 98,5 mm bis 98,8 mm
• Blöcke, max. Größe: 45 x 20 x 20 mm (L/T/H)*
• Vorgefertigte Abutments*

*erfordert Zusatzausstattung Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt.

Zusatzausstattung Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt. erhalten Sie über Ihren Kundenservice.

Wie Sie die verschiedenen Rohlingstypen einspannen

Rohlingstyp	Halter benötigt?	So einspannen
Ronden	Nein	Ronden >> Rohlingsrahmen* *>> Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren.
Blöcke	Ja	Blöcke >> Blockhalter >> Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren.
Vorgefertigte Abutments	Ja	Vorgefertigte Abutments >> Halter für vorgefertigte Abutments >> Rohlingsrahmen* *>> Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren.

* 8 Rohlingsrahmen werden mit der Maschine geliefert

Ronden in den Rohlingshalter einspannen

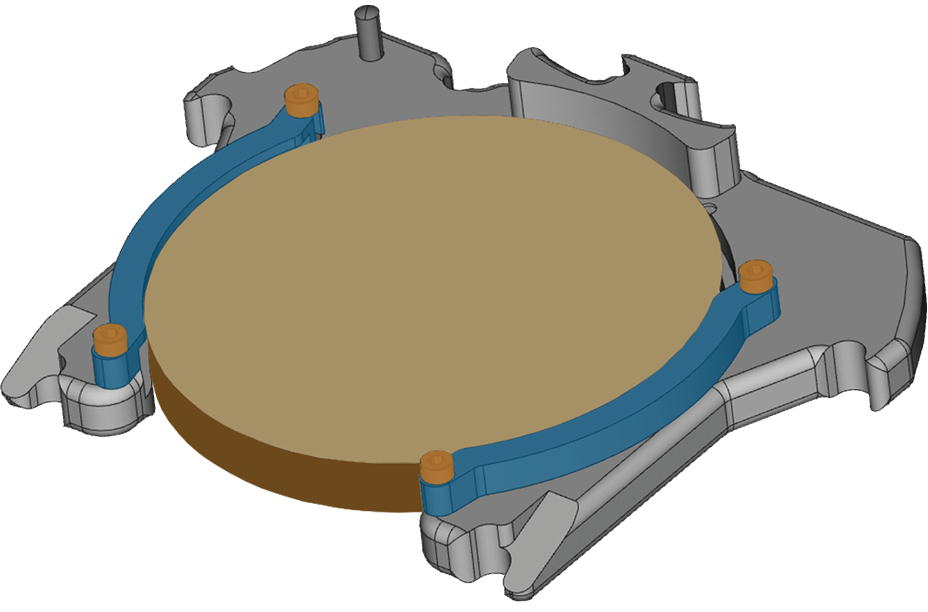

1. Lockern Sie die 4 Befestigungsschrauben (orange markiert) des Rohlingsrahmens und öffnen Sie die Fixierbügel (blau markiert). Entfernen Sie die Schrauben nicht.





2. Entfernen Sie vorhandene Gegenstände aus dem Rohlingsrahmen.
3. Setzen Sie die gewünschte Ronde in den Rohlingsrahmen ein.

4. Wenn die Ronde für das Wiedereinspannen markiert wurde, drehen Sie die Ronde, bis die Markierung an den entsprechenden Aussparungen (orange markiert) des Rohlingsrahmens ausgerichtet ist.





5. Schließen Sie die Fixierbügel (blau markiert) des Rohlingsrahmens und schrauben Sie die Befestigungsschrauben (orange markiert) fest.





(Optional) QuickFrame verwenden

1. Legen Sie den Rohlingsrahmen auf eine ebene Fläche.
2. Halten Sie mit einer Hand den Rohlingsrahmen und die eingespannte Ronde fest (falls vorhanden).

ACHTUNG! Die Abdeckung des Rohlingsrahmens wird von Magneten fixiert. Wenn Sie die Abdeckung entfernen, ist der Rohling nicht mehr gesichert und kann herausfallen, wenn Sie den Rohlingsrahmen neigen.

3. Um die Abdeckung des Rohlingsrahmens zu entfernen, heben Sie sie mit der anderen Hand seitlich an. Verwenden Sie die Aussparung (blau markiert) auf der linken und rechten Seite der Abdeckung.





4. Entfernen Sie vorhandene Gegenstände aus dem Rohlingsrahmen.

   ACHTUNG

   Beschädigung der Maschine oder schlechte Bearbeitungsergebnisse durch unzureichende Fixierung des Rohlings

   Wenn Sie den Rohlingsrahmen und insbesondere die Magnete nicht vollständig reinigen oder die Abdeckung des Rohlingsrahmens nicht richtig platzieren, wird der Rohling möglicherweise nicht ausreichend fixiert. Dies kann dazu führen, dass die Maschine und Werkzeuge beschädigt werden und die Bearbeitungsergebnisse nicht zufriedenstellend sind.

   • Bevor Sie eine Ronde platzieren, reinigen Sie den Rohlingsrahmen gründlich, insbesondere die Magnete, Positionierstifte und Aussparungen.
   • Platzieren Sie die Abdeckung des Rohlingsrahmens immer so, dass Sie auf die Positionierstifte passt und bündig auf dem unteren Teil des Rohlingsrahmens aufliegt.

5. Reinigen Sie den unteren Teil und die Abdeckung des Rohlingsrahmens mit einem Tuch. Reinigen Sie insbesondere die Magnete (grün markiert), Positionierstifte (orange markiert) und Aussparungen (blau markiert). Verwenden Sie bei Bedarf einen milden Reiniger.





6. Setzen Sie die gewünschte Ronde in den Rohlingsrahmen ein.

7. Wenn die Ronde für das Wiedereinspannen markiert wurde, drehen Sie die Ronde, bis die Markierung an den entsprechenden Aussparungen (orange markiert) des Rohlingsrahmens ausgerichtet ist.





8. Um die Abdeckung des Rohlingsrahmens zu platzieren, positionieren Sie die Aussparungen (blau markiert) der Abdeckung auf den Positionierstiften (orange markiert) des Rohlingsrahmens. Stellen Sie sicher, dass die Abdeckung bündig auf dem unteren Teil des Rohlingsrahmens aufliegt.





• Die Abdeckung wird von Magneten fixiert. Die Ronde ist in den Rohlingsrahmen eingespannt.

Blöcke in den Blockhalter einspannen

Sie können bis zu 3 Blöcke in den Blockhalter einspannen.

1. VORSICHT!Tragen Sie Handschuhe.

ACHTUNG! Werkzeugbrüche und fehlerhafte Bearbeitungsergebnisse bei falscher Blockzuordnung

2. Der Blocktyp, die Anzahl der Blöcke ​​und die Blockpositionen müssen dem entsprechenden Auftrag in DentalCAM entsprechen.

3. Lösen Sie die Fixierschraube an der gewünschten Position mit dem mitgelieferten Drehmoment-Schraubendreher.

4. Falls der Block mehrschichtig ist, richten Sie den Rohling so aus, dass die oberste Farbschicht oben liegt.

5. Positionieren Sie den Block so, dass der Positionierstift am Blockhalter (linke Markierungen) in der Nut des Blockschafts (rechte Markierung) liegt.





6. Führen Sie den Schaft des Blocks bis zum Anschlag in die gewünschte Position im Blockhalter ein.



7. Verwenden Sie den mitgelieferten Drehmoment-Schraubendreher, um den Block mit der zugehörigen Fixierschraube zu fixieren. Ziehen Sie die Schraube fest an.

Verwenden eines optionalen Abutmenthalters

Mit einem optionalen Abutmenthalter kann Ihre Maschine vorgefertigte Abutments mit vorgefertigter Anschlussgeometrie bearbeiten.

 Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8

 Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 7
