Gilt für: R5

Dichtung und Ventile des Rohlingshalters austauschen

Wenn der Rohlingshalter die Rohlinge nicht mehr richtig fixiert, kann der Austausch der Dichtung und der Ventile des Rohlingshalters das Problem lösen.

1. Halten Sie bereit:
   • Ein feuchtes Tuch
   • Wartungsset für den Rohlingshalter
2. Öffnen Sie die Arbeitsraumtür.

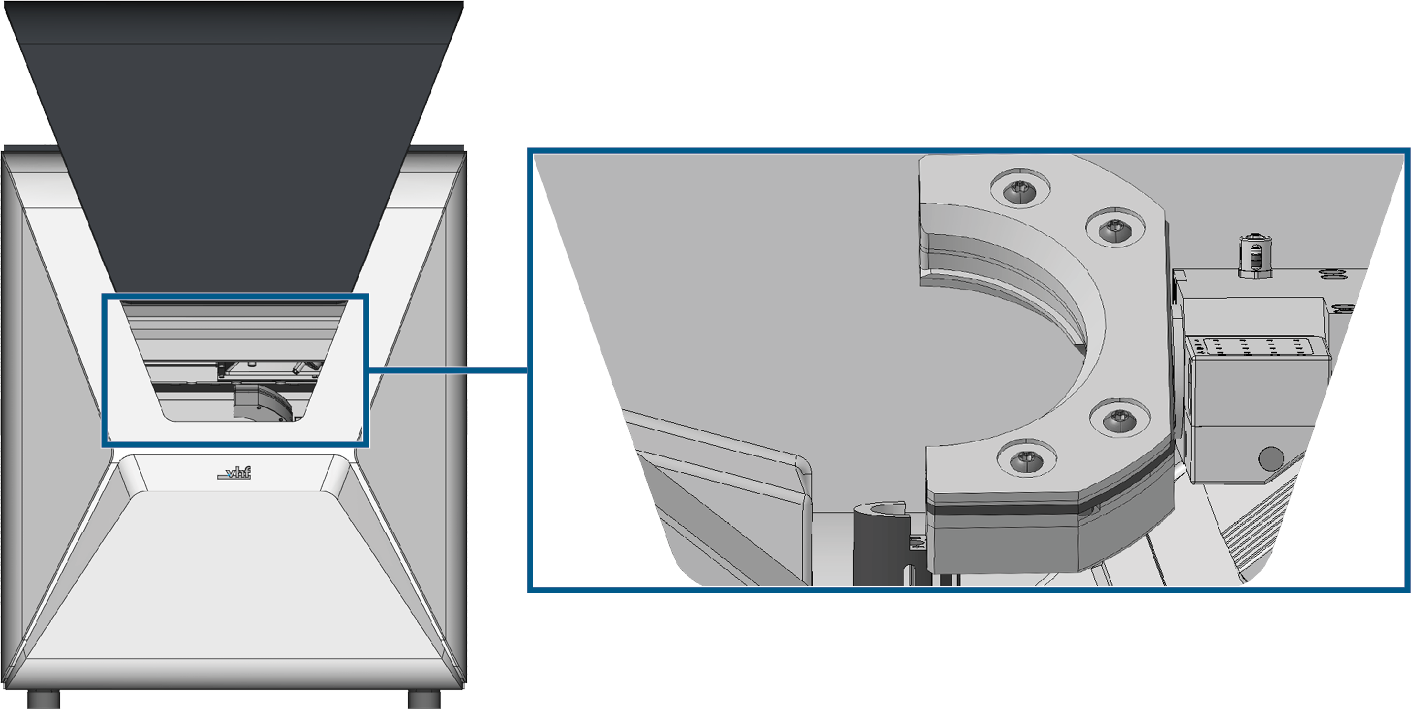

3. Bewegen und kippen Sie den Rohlingshalter manuell in Richtung Vorderseite der Maschine, bis Sie die Schrauben der Spannpratze erreichen.

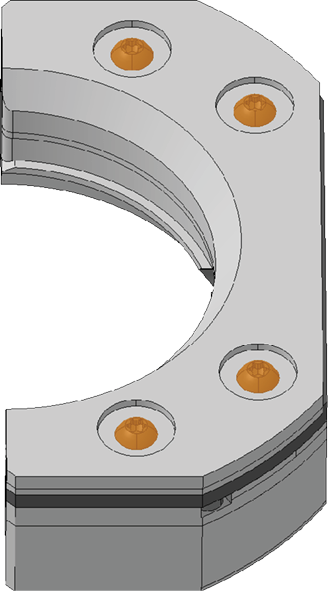

4. Entfernen Sie die 4 Schrauben (orange markiert), die die Spannpratze des Rohlingshalters fixieren.

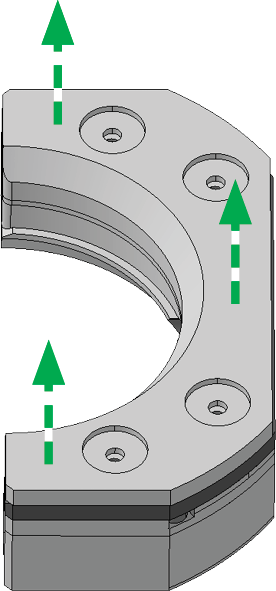

5. Heben Sie die Spannpratze ab.

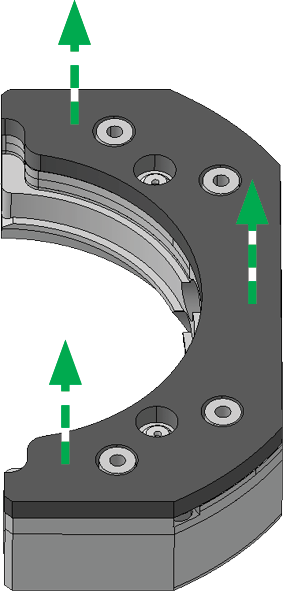

6. Heben Sie die Dichtung ab.

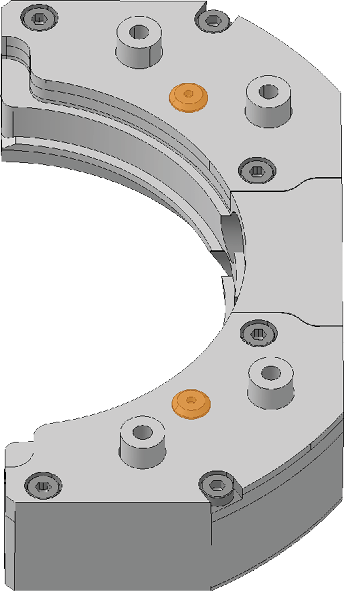

7. Entfernen Sie die zwei Ventile (orange markiert) von Hand.





8. Reinigen Sie den Rohlingshalter gründlich mit einem feuchten Tuch und einer Bürste.

   ACHTUNG! Der untere Teil des Rohlingshalters darf nicht nass sein, da sonst empfindliche Teile des Klemmmechanismus rosten können. Stellen Sie sicher, dass Sie nur ein feuchtes Tuch verwenden.

9. Drücken Sie die zwei neuen Ventile (orange markiert) von Hand in die jeweilige Bohrung im Rohlingshalter.

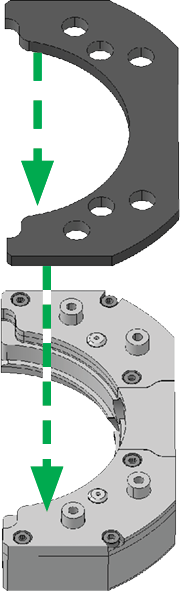

10. Bauen Sie die neue Dichtung ein.

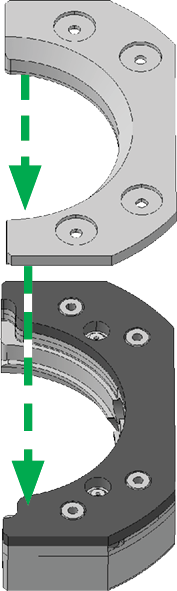

11. Bauen Sie die Spannpratze ein.





12. Schrauben Sie die vier Schrauben (orange markiert) ein, die die Spannpratze fixieren.
